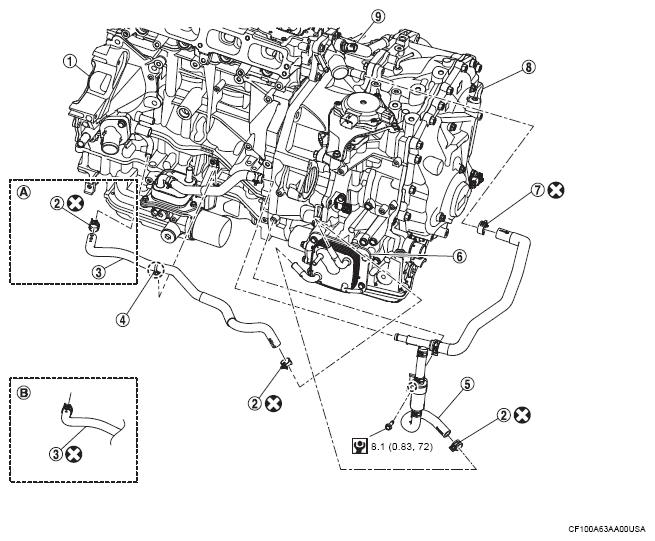

Exploded View
| (1) | Water pump |
| (2) | Hose clamp |
| (3) | CVT water hose* |
| (4) | Clip |
| (5) | Water control valve |
| (6) | CVT oil warmer |
| (7) | Hose clamp |
| (8) | Transaxle assembly |
| (9) | Water outlet |
| (A) | Type of separated hose clamp |
| (B) | Type of combined with hose clamp |
| : N.m (kg-m, in-lb) | |
| : Always replace after every disassembly. | |
| *: | CVT water hose and hose clamp of water pump side are separated into two parts or combined together. |
