Side Structure
- The 590-MPa class high tensile strength steel panels or 980-MPa class ultra high tensile strength steel panels have been adopted for the front pillar, center pillar, side sill, and roof side rail to improve the body rigidity.
- Rigidity was heightened and driving stability was improved by bonding the roof bow and roof rail and the roof side rail inner by the roof rail extension.
- A rear shelf lower brace is used to connect the spring house middle panel and rear shelf upper brace, so that the body rigidity, handling stability, and riding comfort are improved.
- The number of the spot welding points at the door opening has been increased to heighten the body rigidity and to improve handling stability.

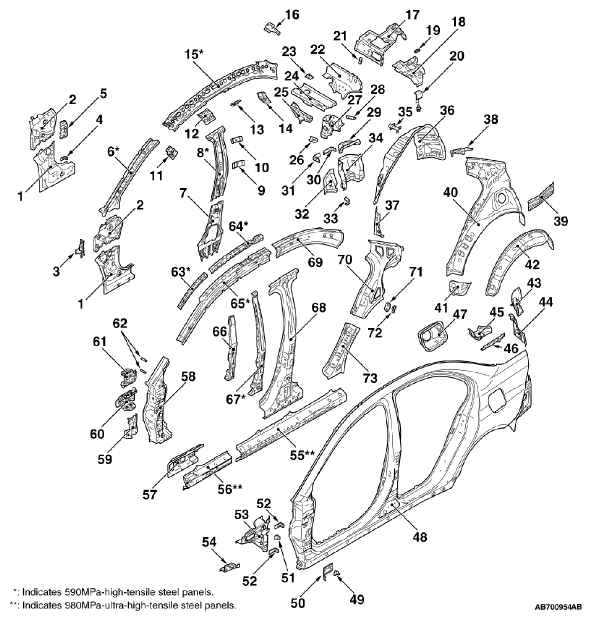

PART DESCRIPTION
| 1. | Front pillar inner lower |
| 2. | Front pillar inner center |
| 3. | Hood opener bracket (Left side) |
| 4. | Cowl side trim bracket (Right side) |
| 5. | Deck crossmember bracket (Right side) |
| 6. | Front upper inner pillar |
| 7. | Center pillar inner lower |
| 8. | Center pillar inner upper |
| 9. | Center pillar seat belt reinforcement lower |
| 10. | Center pillar seat belt reinforcement upper |
| 11. | Roof rail front extension |
| 12. | Roof rail center extension <Vehicles without sunroof (aluminum panel)> |
| 13. | Bracket C <Vehicles with sunroof (steel panel)> |
| 14. | Roof rail rear extension |
| 15. | Roof side rail inner |
| 16. | Harness bracket (Right side) |
| 17. | Rear shelf upper brace |
| 18. | Rear seat belt reinforcement |
| 19. | Nut plate <Vehicles with subwoofer> |
| 20. | Subwoofer upper bracket <Vehicles with subwoofer> |
| 21. | Rear seat hook A |
| 22. | Rear seatback brace rear |
| 23. | Rear seatback plate reinforcement |
| 24. | Rear seatback brace bulkhead |
| 25. | Rear seatback brace front |
| 26. | Rear spring house reinforcement upper front |
| 27. | Rear shelf lower brace |
| 28. | Rear spring house reinforcement upper rear |
| 29. | Rear spring house bracket |
| 30. | Trunk trim bracket |
| 31. | Washer tank center bracket (Left side) |
| 32. | Spring house middle front panel (Left side) |
| 33. | Filler pipe mounting bracket (Left side) |
| 34. | Spring house middle panel |
| 35. | Harness bracket (Left side) |
| 36. | Rear wheel house panel inner |
| 37. | Rear wheel house panel front lower outer |
| 38. | Curtain air bag bracket |
| 39. | Quarter panel lower inner (Left side) |
| 40. | Quarter inner panel |
| 41. | Quarter panel extension inner |
| 42. | Quarter panel extension lower outer |
| 43. | Rear combination light housing |
| 44. | Quarter corner panel |
| 45. | Quarter outer upper extension |
| 46. | Quarter outer upper side extension |
| 47. | Fuel filler neck bracket (Left side) |
| 48. | Side outer panel |
| 49. | Fender bracket |
| 50. | Fender bracket lower |
| 51. | Front fender bracket |
| 52. | Cowl side trim bracket |
| 53. | Front upper outer frame rear |
| 54. | Upper frame outer reinforcement |
| 55. | Side sill reinforcement outer rear |
| 56. | Side sill reinforcement outer front |
| 57. | Side sill inner support front |
| 58. | Front pillar reinforcement lower |
| 59. | Front door hinge reinforcement lower |
| 60. | Front pillar reinforcement center bulkhead |
| 61. | Front door hinge reinforcement upper |
| 62. | Deck support pipe (Left side) |
| 63. | Front pillar support |
| 64. | Roof side rail support |
| 65. | Roof side rail reinforcement front |
| 66. | Rear door hinge reinforcement support |
| 67. | Rear door hinge reinforcement |
| 68. | Center pillar reinforcement |
| 69. | Roof side rail reinforcement rear |
| 70. | Rear pillar reinforcement |
| 71. | Flap gate striker reinforcement |
| 72. | Nut plate |
| 73. | Rear pillar reinforcement lower |
