Sensor Location

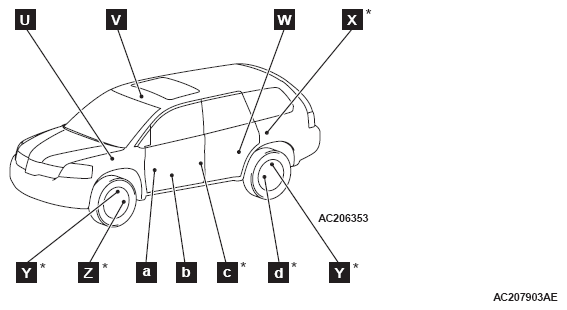

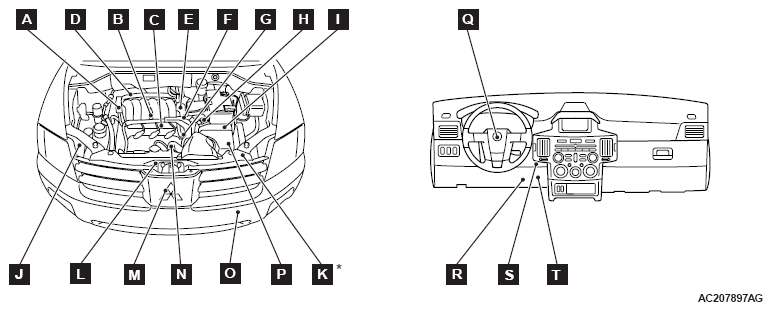

SENSORS REFERENCE CHART
| NAME | SYMBOL |
|---|---|
| A/C pressure sensor | J |
| A/T control solenoid valve assembly (incorporating transmission fluid temperature sensor) | P |
| Accelerator pedal position sensor | R |
| Air thermo sensor | T |
| Ambient temperature sensor | O |
| Camshaft position sensor | G |

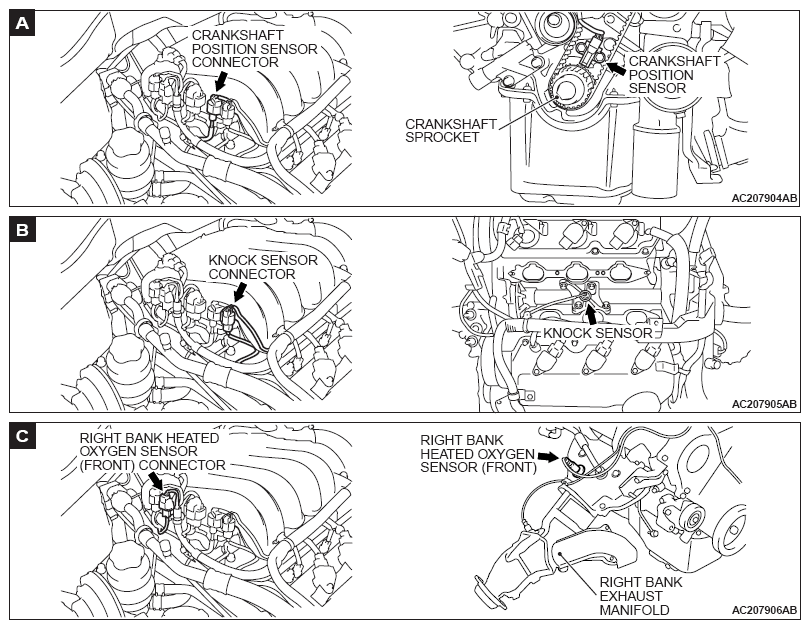

| Crankshaft position sensor | A |
| Engine coolant temperature sensor | F |
| Front impact sensor | K |
| Fuel level sensor (sub) | W |
| Fuel pump module (incorporating fuel level sensor (main) and fuel tank temperature sensor) | W |
| Fuel tank differential pressure sensor | W |
| G and yaw rate sensor | a |
| Input shaft speed sensor | I |
| Interior temperature sensor <Automatic A/C> | S |
| Knock sensor | B |

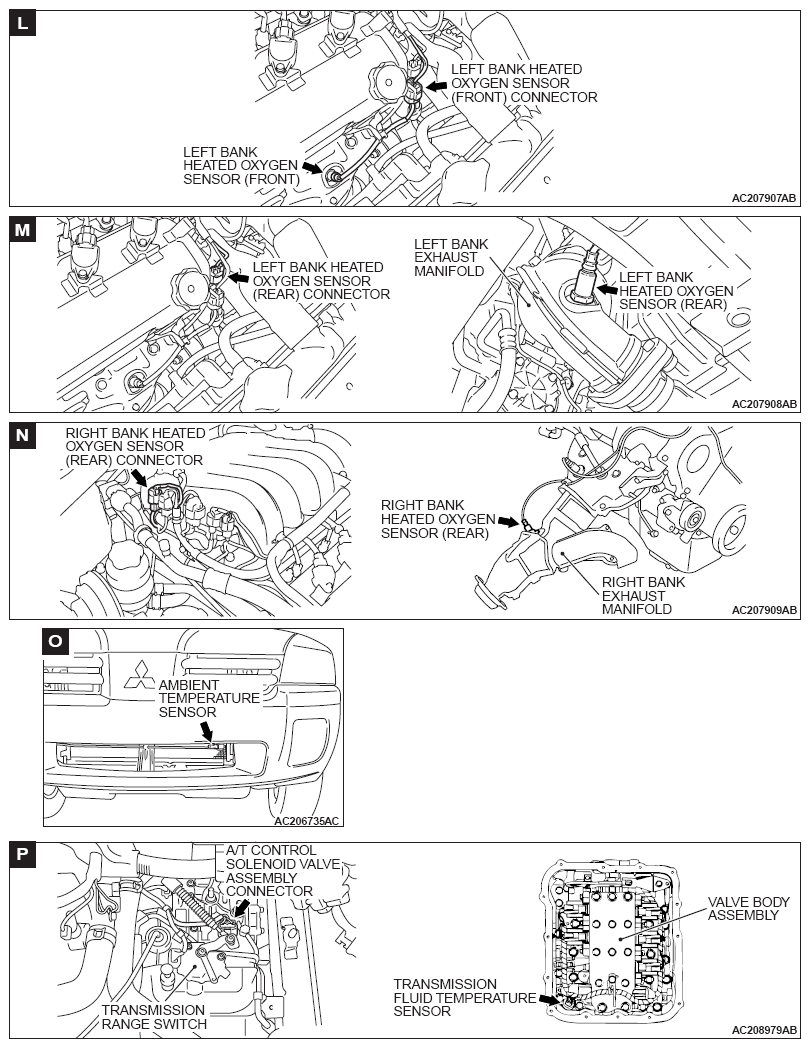

| Left bank heated oxygen sensor (front) | L |
| Left bank heated oxygen sensor (rear) | M |

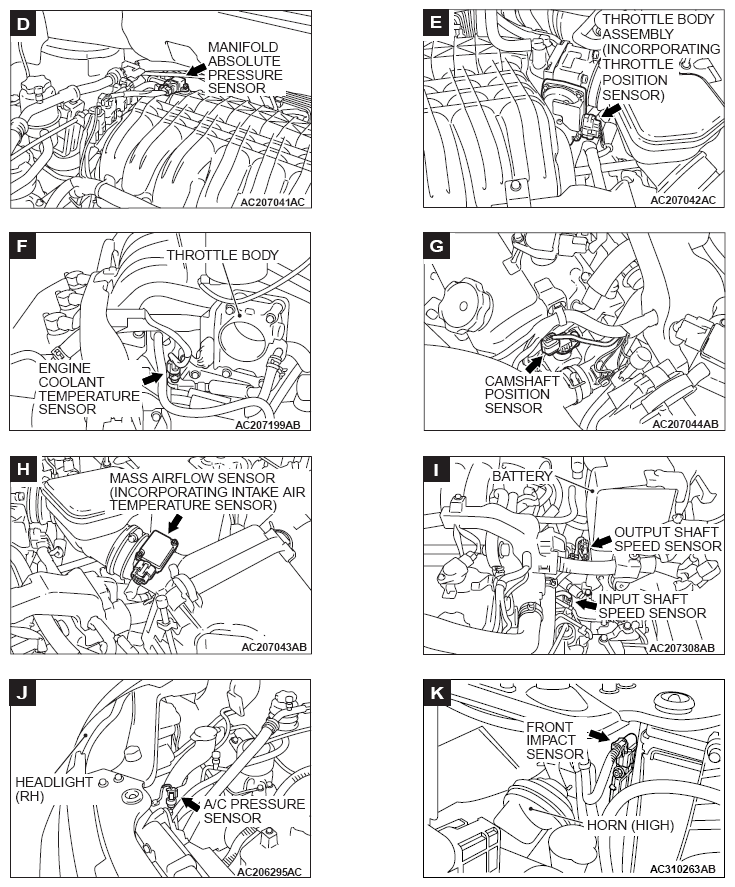

| Manifold absolute pressure sensor | D |
| Mass airflow sensor (incorporating intake air temperature sensor) | H |
| Occupant classification sensor (LH), (RH) | U |
| Output shaft speed sensor | I |
| Right bank heated oxygen sensor (front) | C |
| Right bank heated oxygen sensor (rear) | N |
| Seat slide sensor | b |

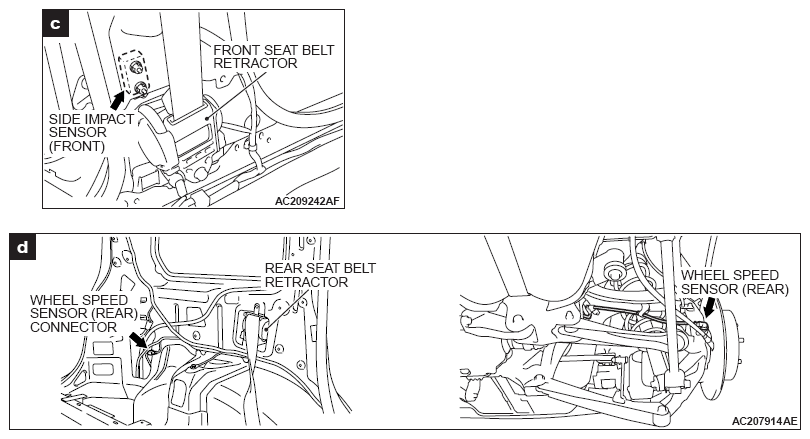

| Side impact sensor (front) | c |

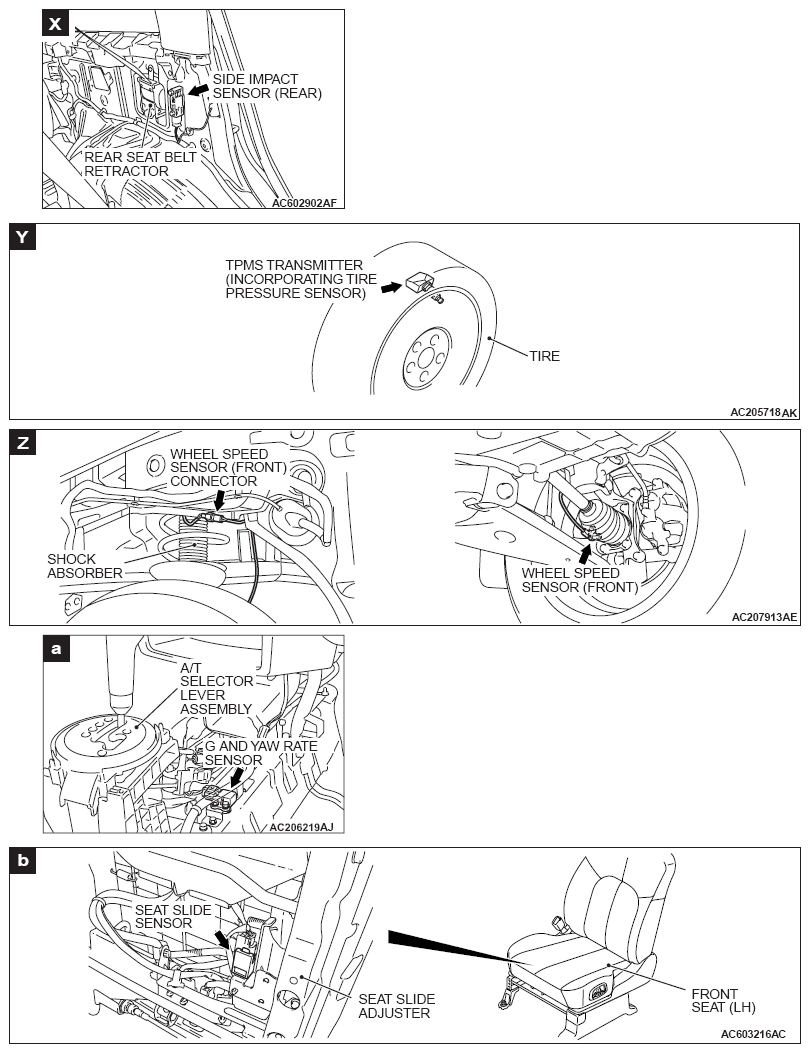

| Side impact sensor (rear) | X |

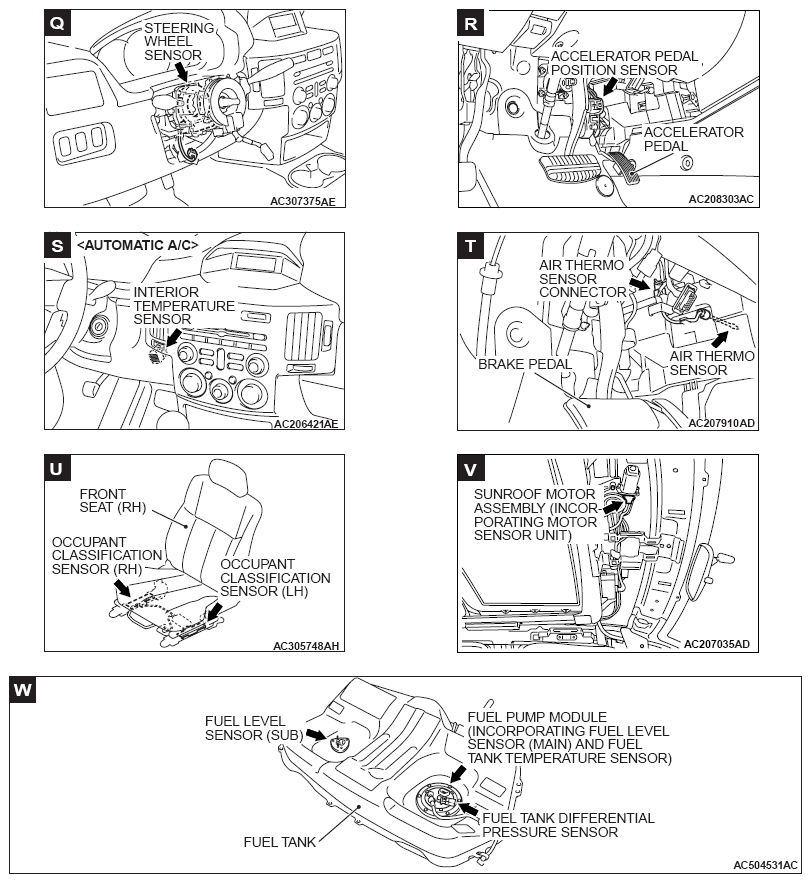

| Steering wheel sensor | Q |
| Sunroof motor assembly (incorporating motor sensor unit) | V |
| Throttle body assembly (incorporating throttle position sensor) | E |
| TPMS transmitter (incorporating tire pressure sensor) | Y |
| Wheel speed sensor (front) | Z |
| Wheel speed sensor (rear) | d |
NOTE:
The * symbols indicate equipped at both sides.
