OEM Component Locations: Relay

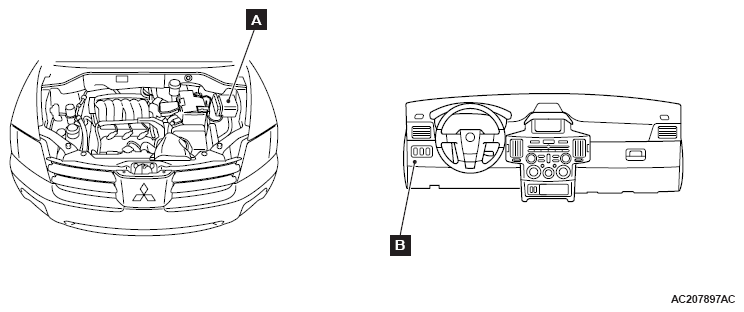

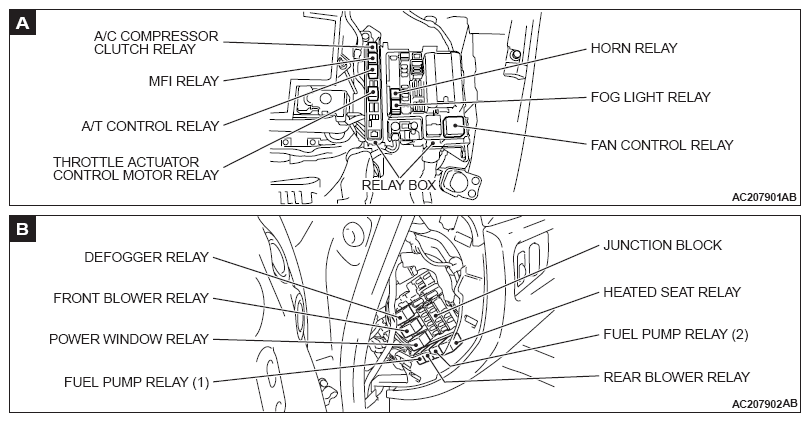

RELAY REFERENCE CHART
| NAME | SYMBOL |
|---|---|
| A/C compressor clutch relay | A |
| A/T control relay | A |
| Defogger relay | B |
| Fan control relay | A |
| Fog light relay | A |
| Front blower relay | B |
| Fuel pump relay (1) | B |
| Fuel pump relay (2) | B |
| Heated seat relay | B |
| Horn relay | A |
| MFI relay | A |
| Power window relay | B |
| Rear blower relay <Automatic A/C> | B |
| Throttle actuator control motor relay | A |
