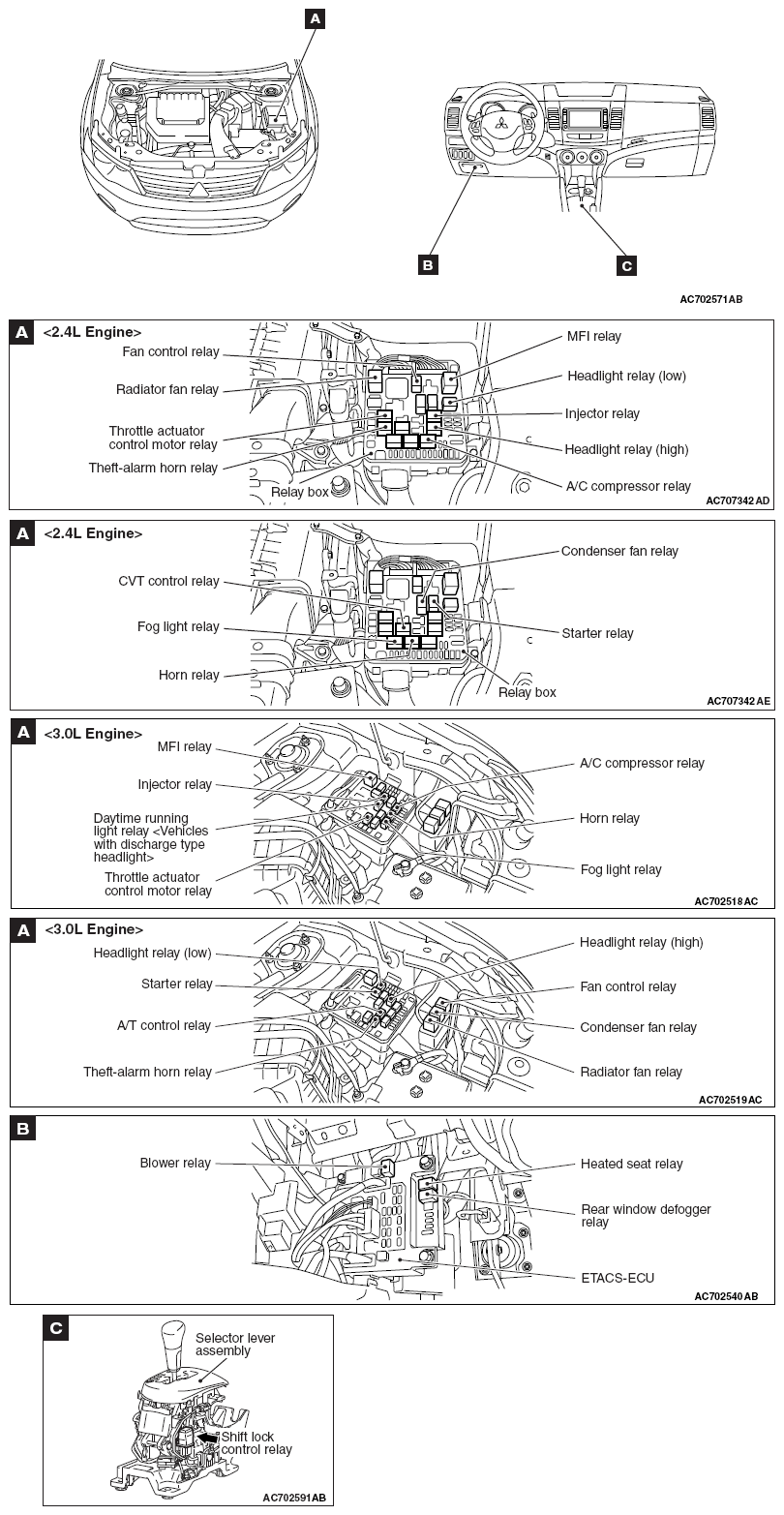

OEM Component Locations: Relay
CONNECTORS SYMBOL REFERENCE CHART
| Name | Symbol | Name | Symbol |
|---|---|---|---|
| A/C compressor relay | A | Heated seat relay | B |
| A/T control relay < 3.0L Engine > | A | Horn relay | A |
| Blower relay | B | Injector relay | A |
| Condenser fan relay | A | MFI relay | A |
| CVT control relay < 2.4L Engine > | A | Radiator fan relay | A |
| Daytime running light relay < Vehicles with discharge type headlight > | A | Rear window defogger relay | B |
| Fan control relay | A | Shift lock control relay | C |
| Fog light relay | A | Starter relay | A |
| Headlight relay (high) | A | Theft-alarm horn relay | A |
| Headlight relay (low) | A | Throttle actuator control motor relay | A |
