Electrical Component Locator - Lancer Evolution: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|

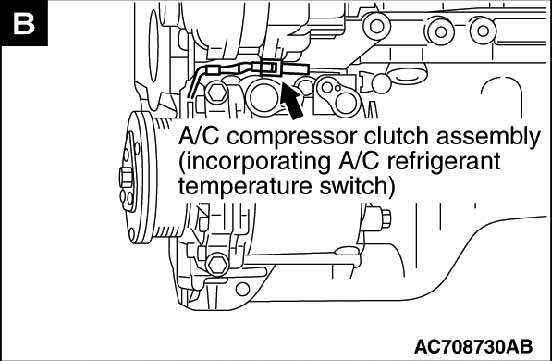

| A/C Refrigerant Temperature Switch | On A/C compressor. See Figure. |
| Backup Light Switch (B-105) | On transaxle. See Figure. |
| Brake Fluid Level Switch (A-09) | On brake fluid reservoir. See Figure. |
| Clutch Interlock Switch (C-51) | Top of clutch pedal assembly. See Figure. |
| Clutch Pedal Position Switch (C-49) | Top of clutch pedal assembly. See Figure. |
| Door Switch (Left Front) (D-28) | In left "B" pillar. See Figure. |
| Door Switch (Left Rear) (D-18) | In left "C" pillar. See Figure. |
| Door Switch (Right Front) (D-43) | In right "B" pillar. See Figure. |
| Door Switch (Right Rear) (D-08) | In right "C" pillar. See Figure. |
| Engine Oil Pressure Switch (B-15) | Lower left side of engine. See Figure. |
| Hood Switch (A-48) | Center front of engine compartment. See Figure. |
| Lock Switch (Left) (E-17) | Rear of driver's door. See Figure. |
| Lock Switch (Right) (E-06) | Rear of front passenger's door. See Figure. |
| Parking Brake Switch (C-122) | Under center console. See Figure. |

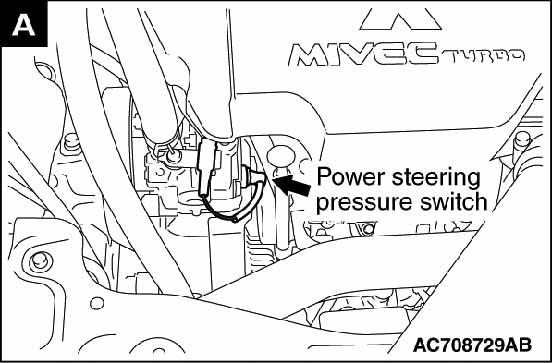

| Power Steering Pressure Switch | On power steering pump. See Figure. |
| Seat Belt Switch (Driver's) (D-33) | In driver's seat belt buckle assembly. See Figure. |
| Seat Belt Switch (Front Passenger's) (D-37) | In front passenger's seat belt buckle assembly. See Figure. |
| Side Air Bag Module (Squib) (Left) (D-34) | In driver's seat back. See Figure. |
| Side Air Bag Module (Squib) (Right) (D-36) | In front passenger's seat back. See Figure. |
| Stoplight Switch (C-48) | Top of brake pedal assembly. See Figure. |
| 1st & 2nd Rail Switch (B-106) | On transaxle. See Figure. |
