Electrical Component Locator - Lancer Evolution: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

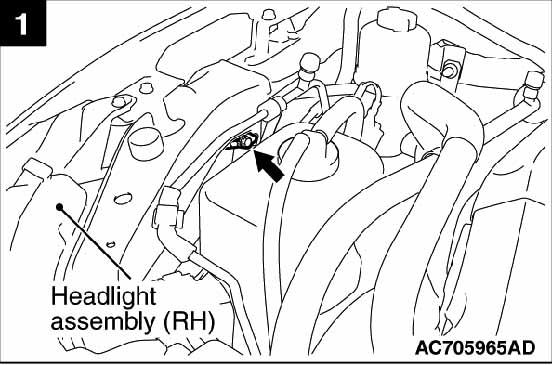

| G1 | At right front corner of engine compartment. See Figure. |

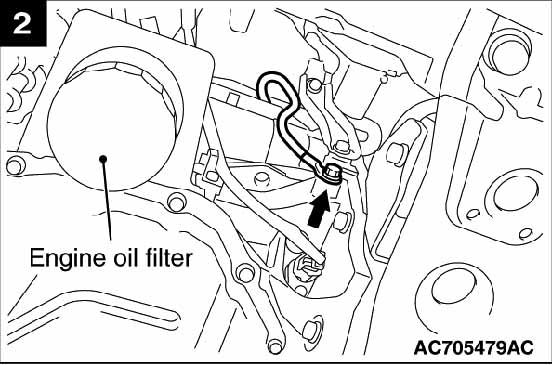

| G2 | Next to oil filter. See Figure. |

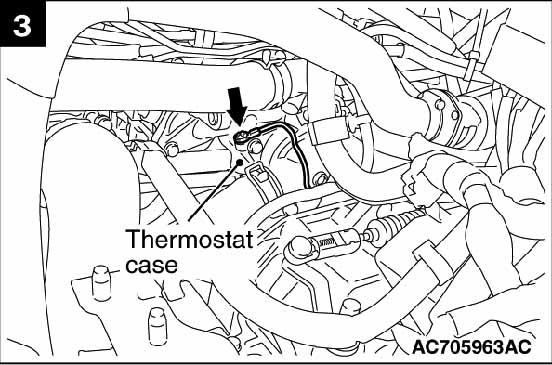

| G3 | Top rear of engine. See Figure. |

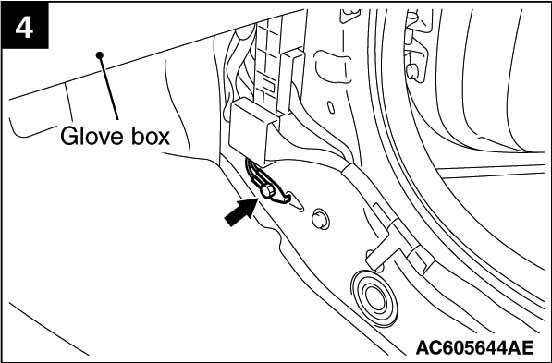

| G4 | Behind right kick panel. See Figure. |

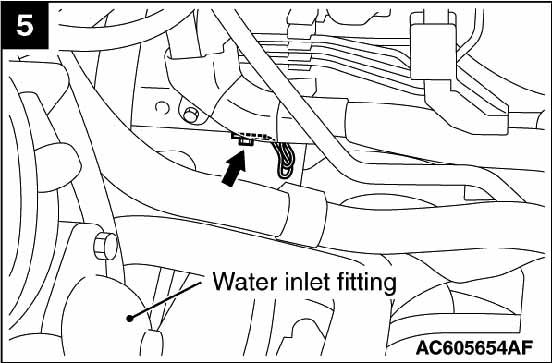

| G5 | Near water inlet. See Figure. |

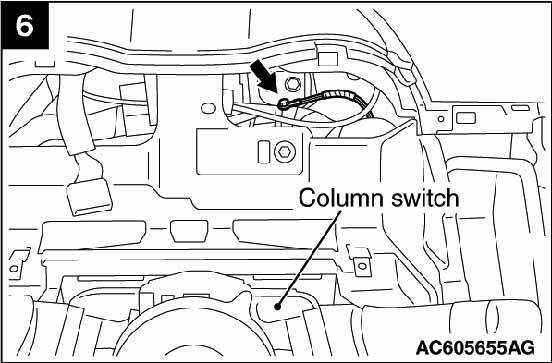

| G6 | Behind left side of dash. See Figure. |

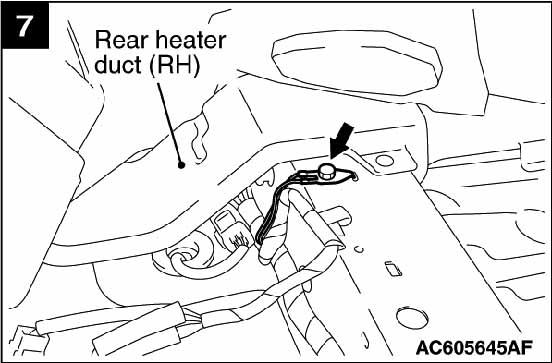

| G7 | Under front passenger's seat. See Figure. |

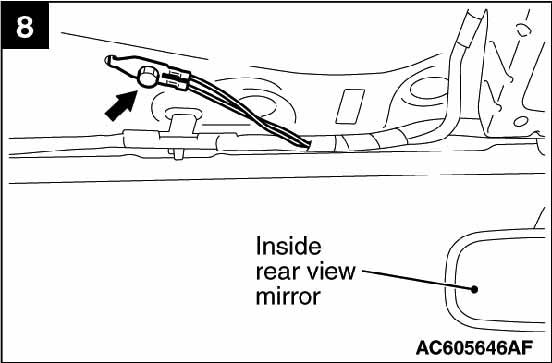

| G8 | Center front of headliner. See Figure. |

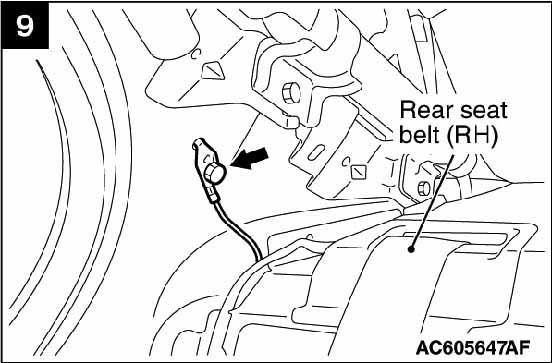

| G9 | In right "C" pillar. See Figure. |

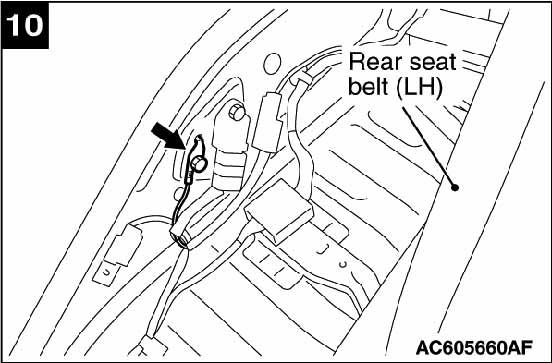

| G10 | In left "C" pillar. See Figure. |

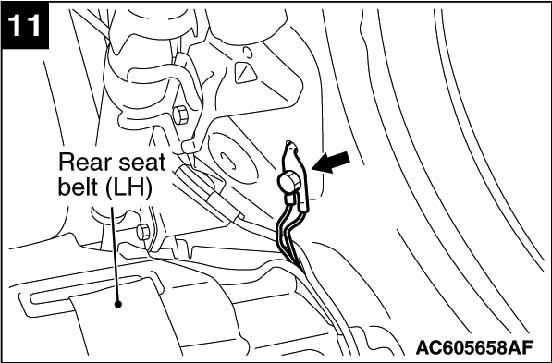

| G11 | In left "C" pillar. See Figure. |

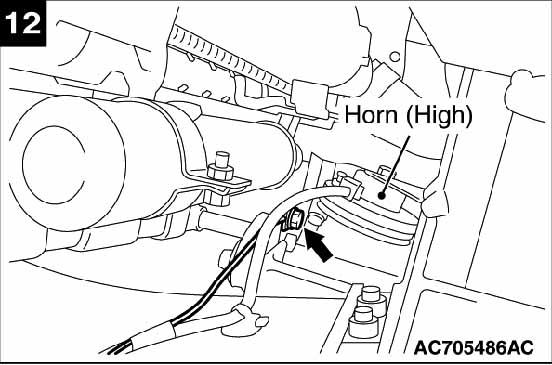

| G12 | Near high horn. See Figure. |

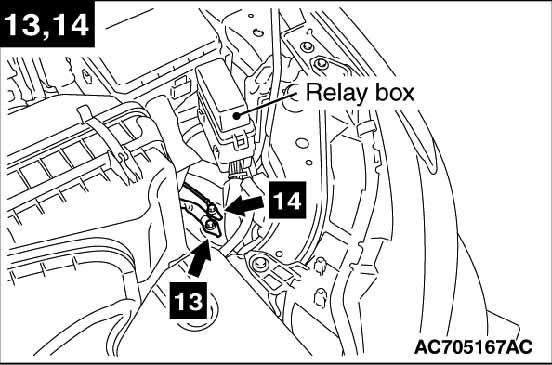

| G13 | Left side of engine compartment. See Figure. |
| G14 | Left side of engine compartment. See Figure. |

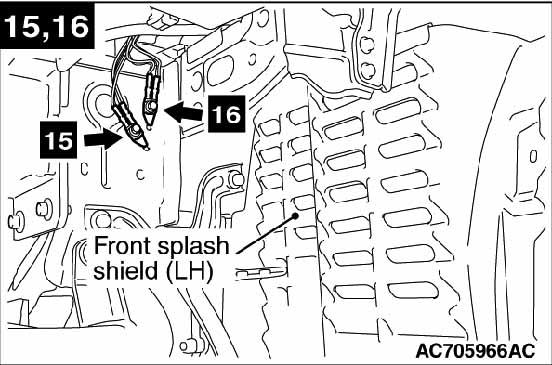

| G15 | Left front of engine compartment. See Figure. |
| G16 | Left front of engine compartment. See Figure. |

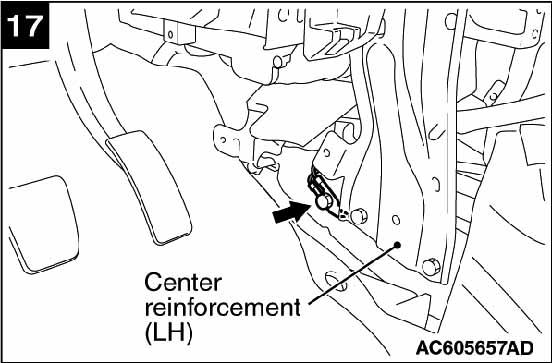

| G17 | Left side of center console. See Figure. |

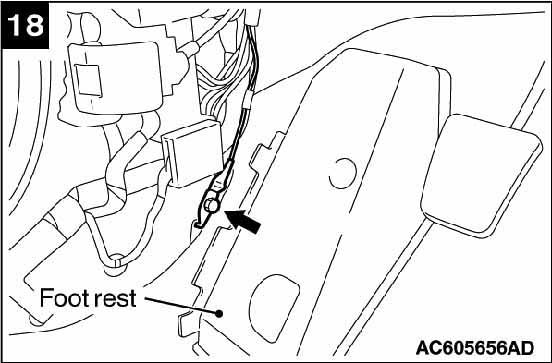

| G18 | Behind left kick panel. See Figure. |

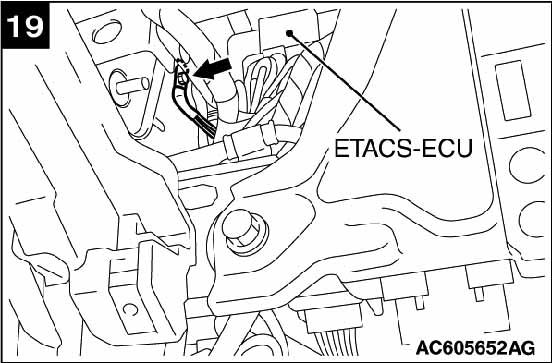

| G19 | Under left end of dash. See Figure. |

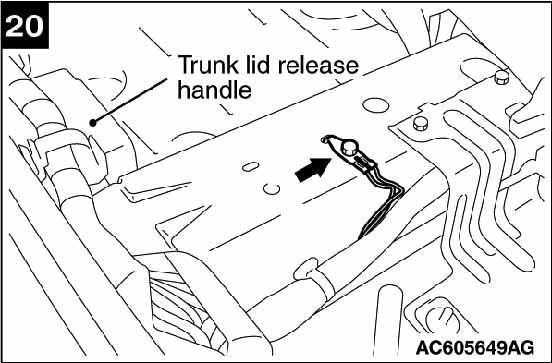

| G20 | Under driver's seat. See Figure. |

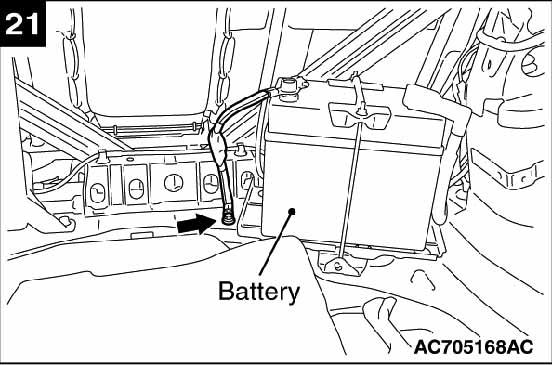

| G21 | Near battery. See Figure. |

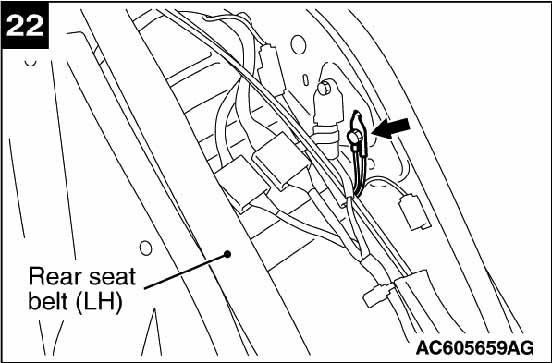

| G22 | Behind left rear quarterpanel. See Figure. |
