Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|

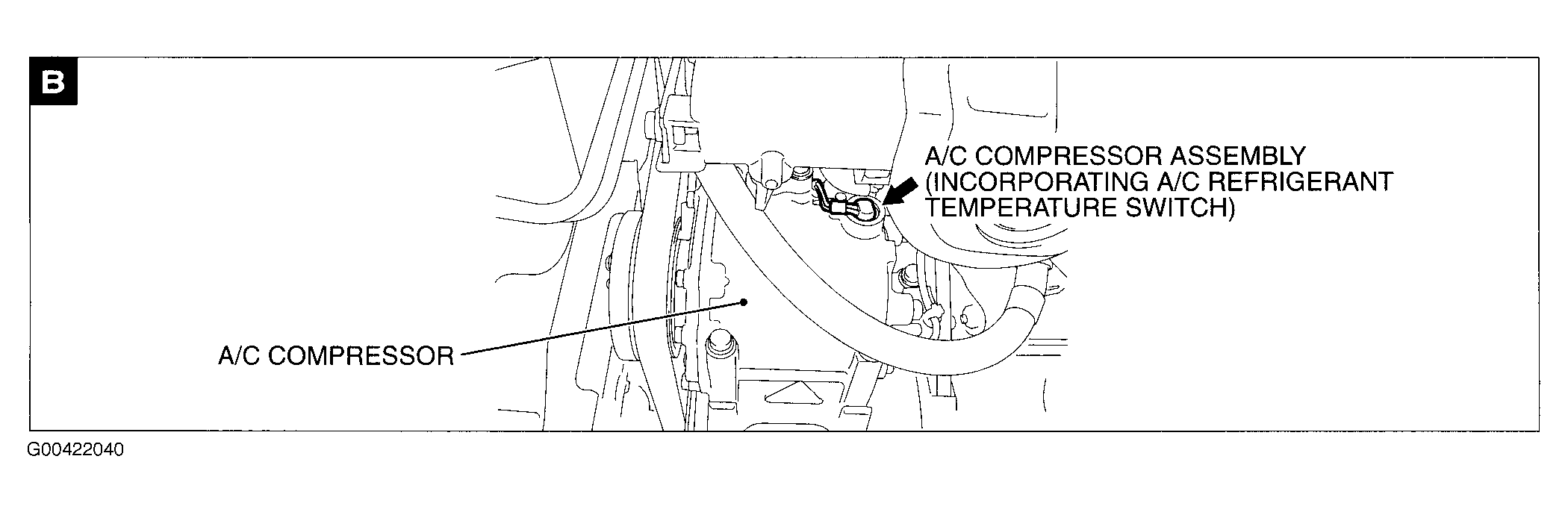

| A/C Refrigerant Temperature Switch | On rear of A/C compressor. See Figure. |
| Backup Light Switch (B-114) | At left side of engine compartment, on transaxle. See Figure. |
| Brake Fluid Level Switch (A-04) | On side of master cylinder. See Figure. |
| Clutch Pedal Position Switch (C-129) | On clutch pedal support. See Figure. |

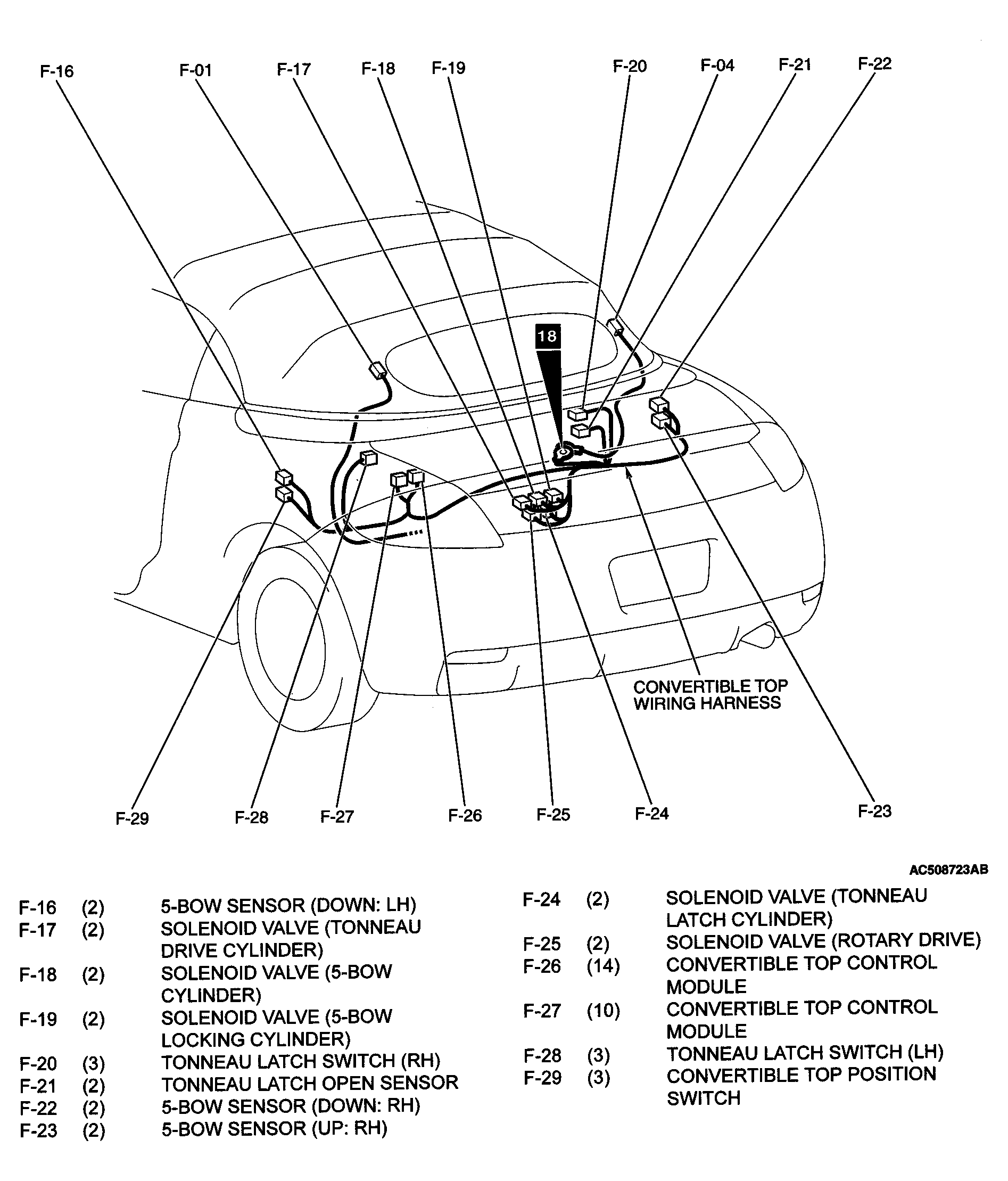

| Convertible Top Position Switch (F-29) | Left side of tonneau compartment. See Figure. |
| Door Lock Key Cylinder Switch (E-10) | Inside rear of left door. See Figure. |
| Door Switch (Left) (Convertible) (D-15) | At left "B" pillar. See Figure. |
| Door Switch (Left) (Coupe) (D-15) | At left "B" pillar. See Figure. |
| Door Switch (Right) (Convertible) (D-01) | At right "B" pillar. See Figure. |
| Door Switch (Right) (Coupe) (D-01) | At right "B" pillar. See Figure. |
| Engine Oil Pressure Switch (2.4L) (B-33) | Lower right side of engine. See Figure. |
| Header Latch Switch (Left) (D-38) | Left end of windshield header. See Figure. |
| Header Latch Switch (Right) (D-36) | Right end of windshield header. See Figure. |
| Hood Switch (A-37) | Right side of engine compartment. See Figure. |
| Interlock Switch (M/T) (C-101) | Behind left side of dash. See Figure. |
| Key Reminder Switch (C-310) | In steering column. See Figure. |
| Liftgate Latch Switch (F-09) | At center rear of luggage compartment. See Figure. |
| Outside Handle Switch (Left) (E-09) | Inside rear of left door. See Figure. |
| Outside Handle Switch (Right) (E-04) | Inside rear of right door. See Figure. |
| Parking Brake Switch (C-16) | Under center floor console, at base of parking brake assembly. See Figure. |

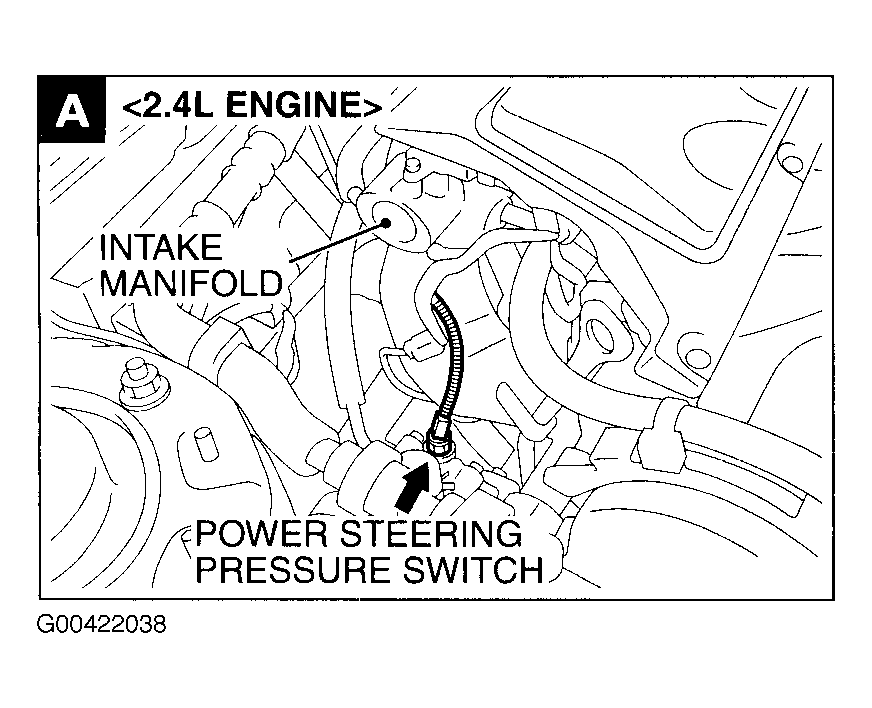

| Power Steering Pressure Switch (2.4L) | Front of engine. See Figure. |

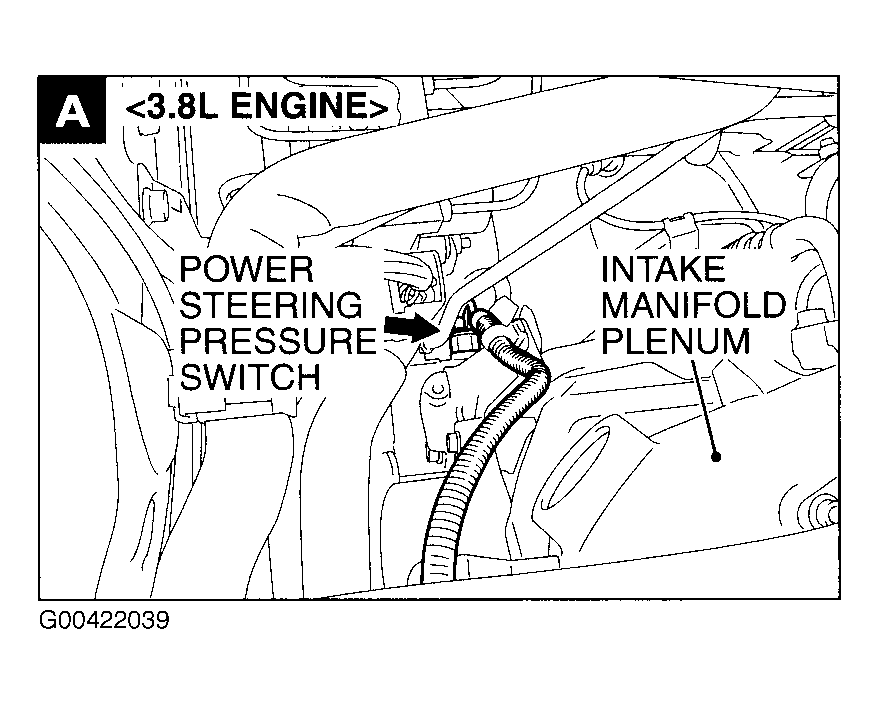

| Power Steering Pressure Switch (3.8L) | Front of engine. See Figure. |
| Seat Belt Switch (Driver's) (Convertible) (D-22) | In driver's seat belt buckle. See Figure. |
| Seat Belt Switch (Driver's) (Coupe) (D-22) | In driver's seat belt buckle. See Figure. |
| Seat Belt Switch (Passenger's) (Convertible) (D-25) | In front passenger's seat belt buckle. See Figure. |
| Seat Belt Switch (Passenger's) (Coupe) (D-25) | In front passenger's seat belt buckle. See Figure. |
| Shift Switch Assembly (A/T) (C-17) | At base of shift selector. See Figure. |
| Stoplight Switch (C-103) | Behind left side of dash, on brake pedal support. See Figure. |
| Tonneau Latch Switch (Left) (F-28) | Left side of tonneau compartment. See Figure. |
| Tonneau Latch Switch (Right) (F-20) | Right side of tonneau compartment. See Figure. |

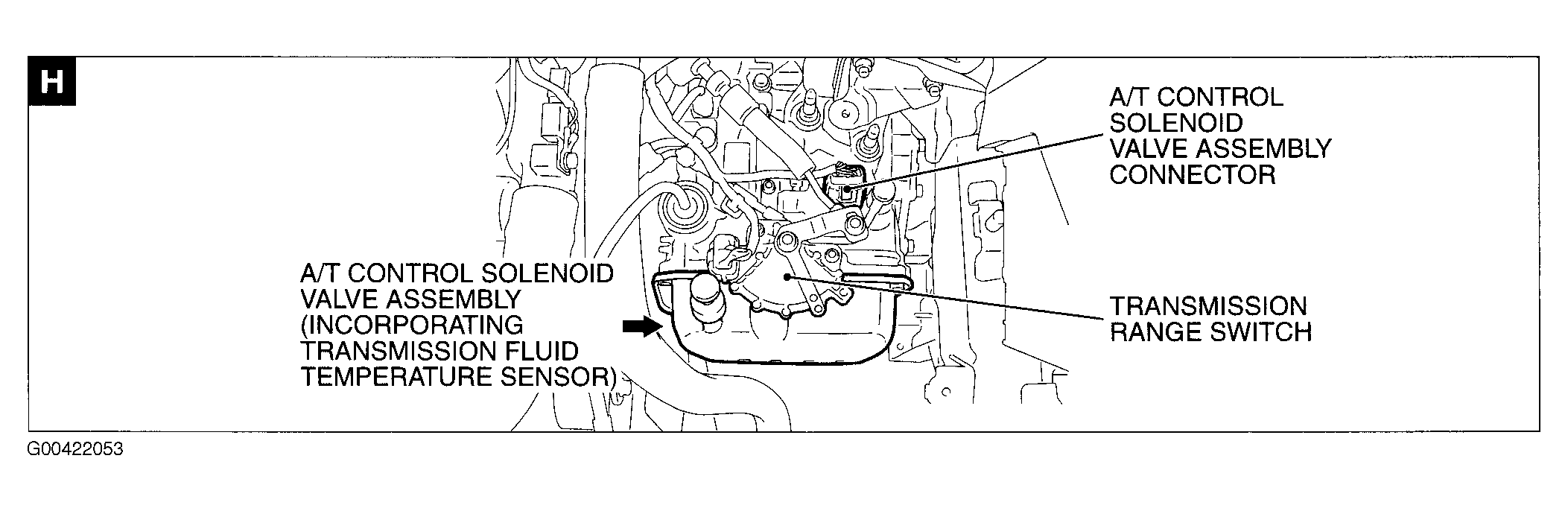

| Transmission Range Switch | On automatic transaxle. See Figure. |

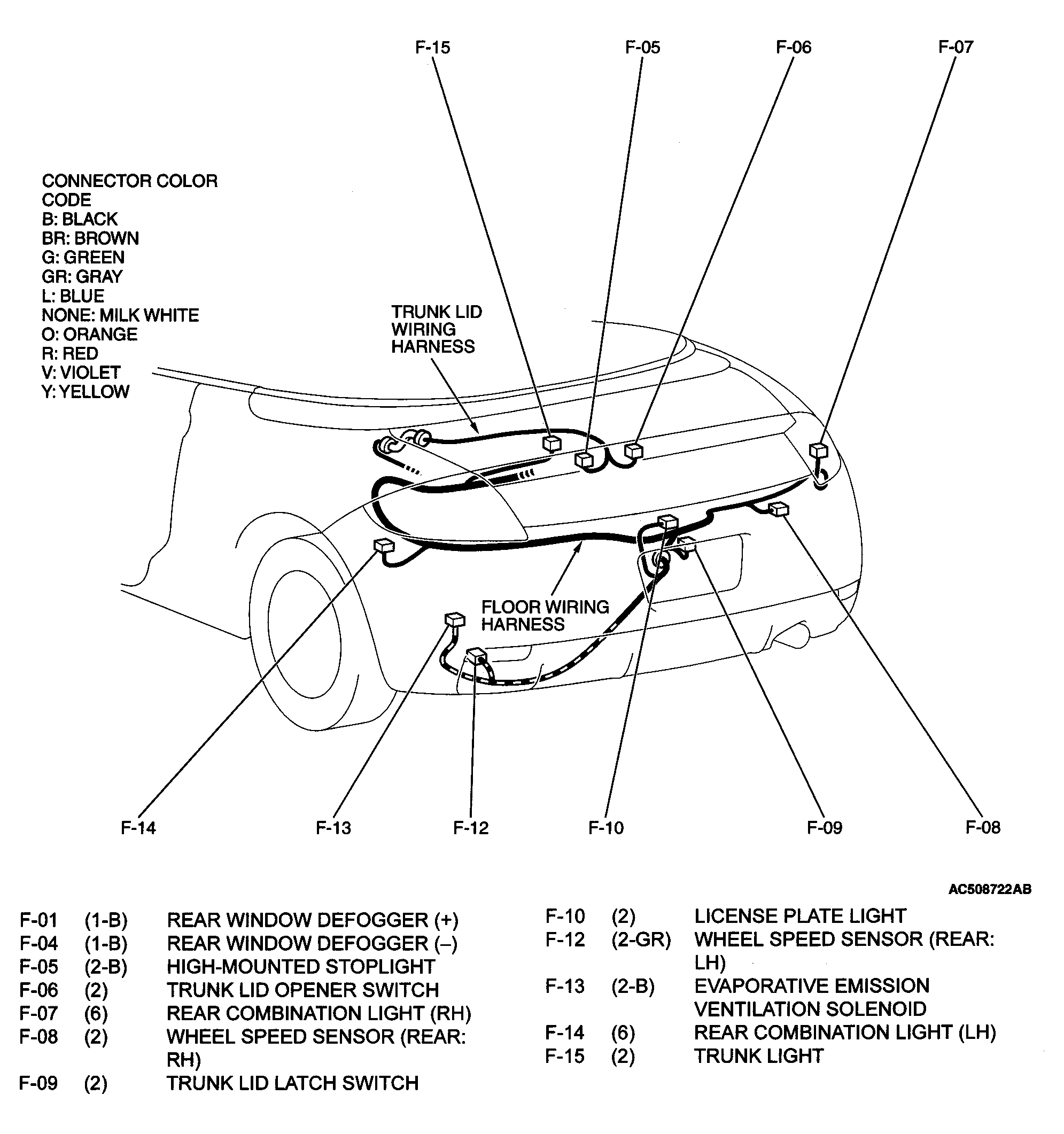

| Trunk Lid Latch Switch (F-09) | Center rear of luggage compartment. See Figure. |
| Trunk Lid Opener Switch (F-06) | Center rear of luggage compartment lid. See Figure. |
