Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Air Mixing Damper Control Motor & Potentiometer (C-109) | Behind right side of dash. See Figure. |
| Blower Motor (C-116) | Behind right side of dash, on HVAC unit. See Figure. |

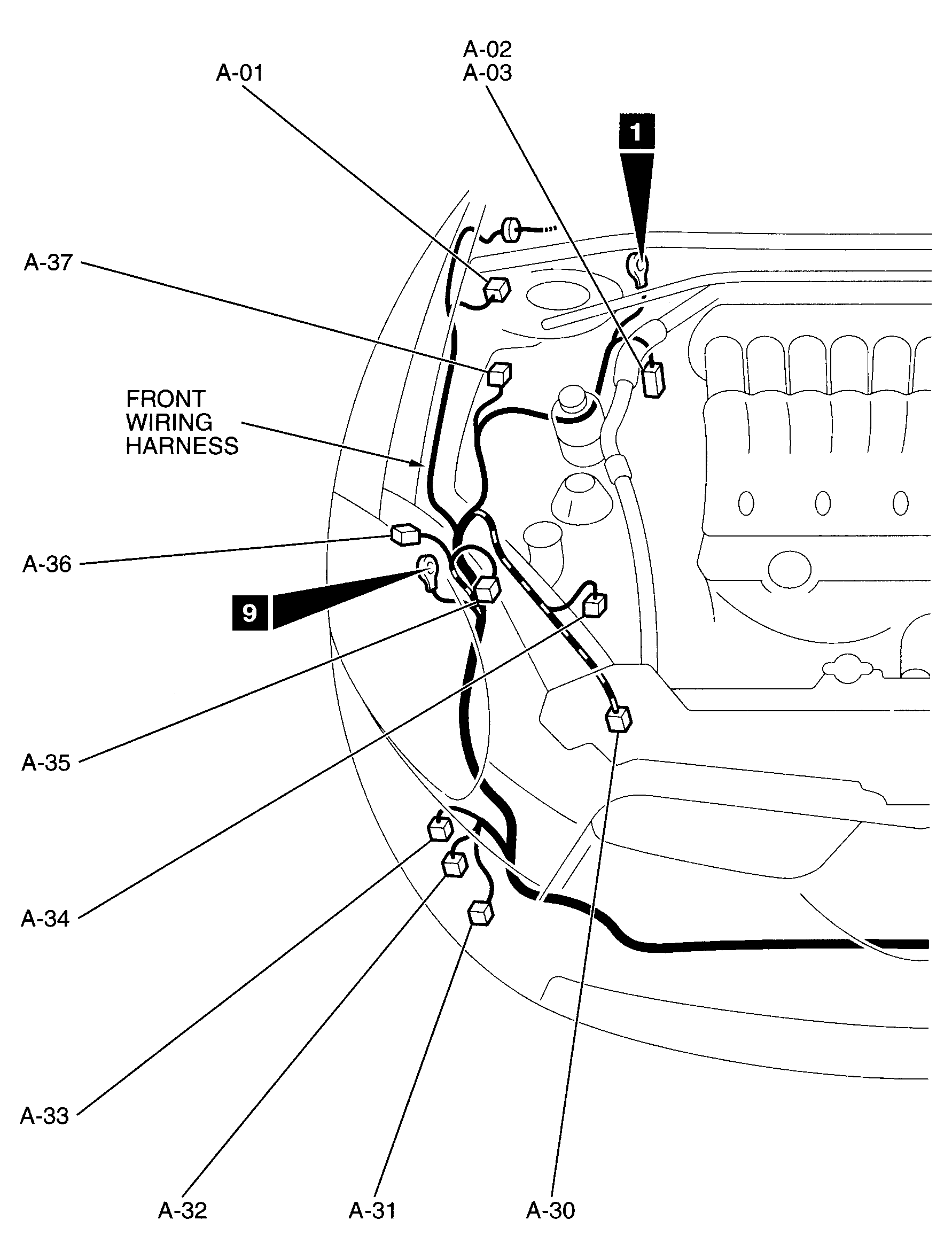

| Condenser Fan Motor (2.4L) (A-29) | Left front of engine compartment. See Figure. |

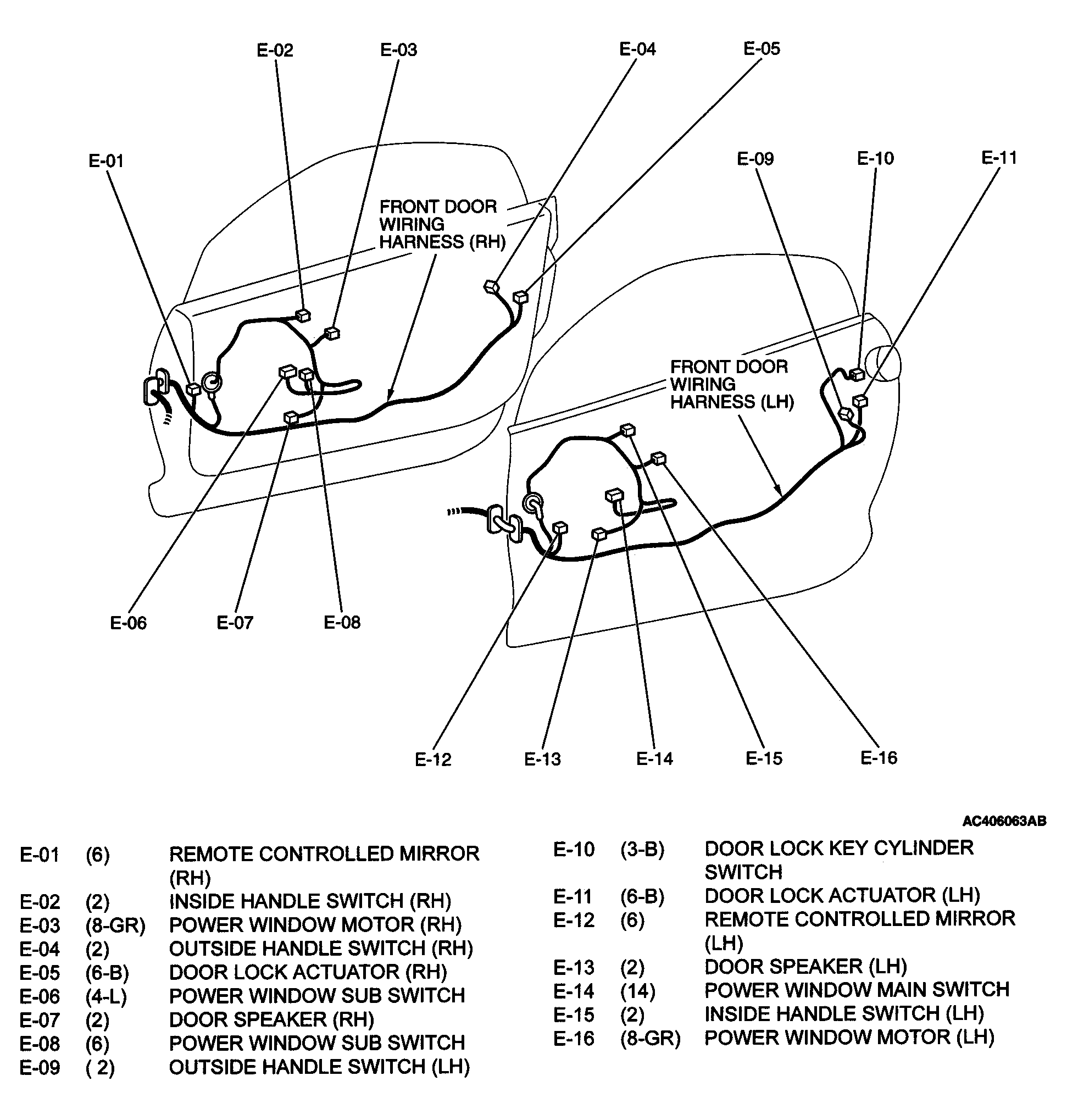

| Door Lock Actuator (Left) (E-11) | Inside rear of left door. See Figure. |
| Door Lock Actuator (Right) (E-05) | Inside rear of right door. See Figure. |
| Fuel Pump Module (D-19) | At top of fuel tank. See Figure. |
| Hydraulic Unit Pump Motor (D-41) | Right side of tonneau compartment. See Figure. |

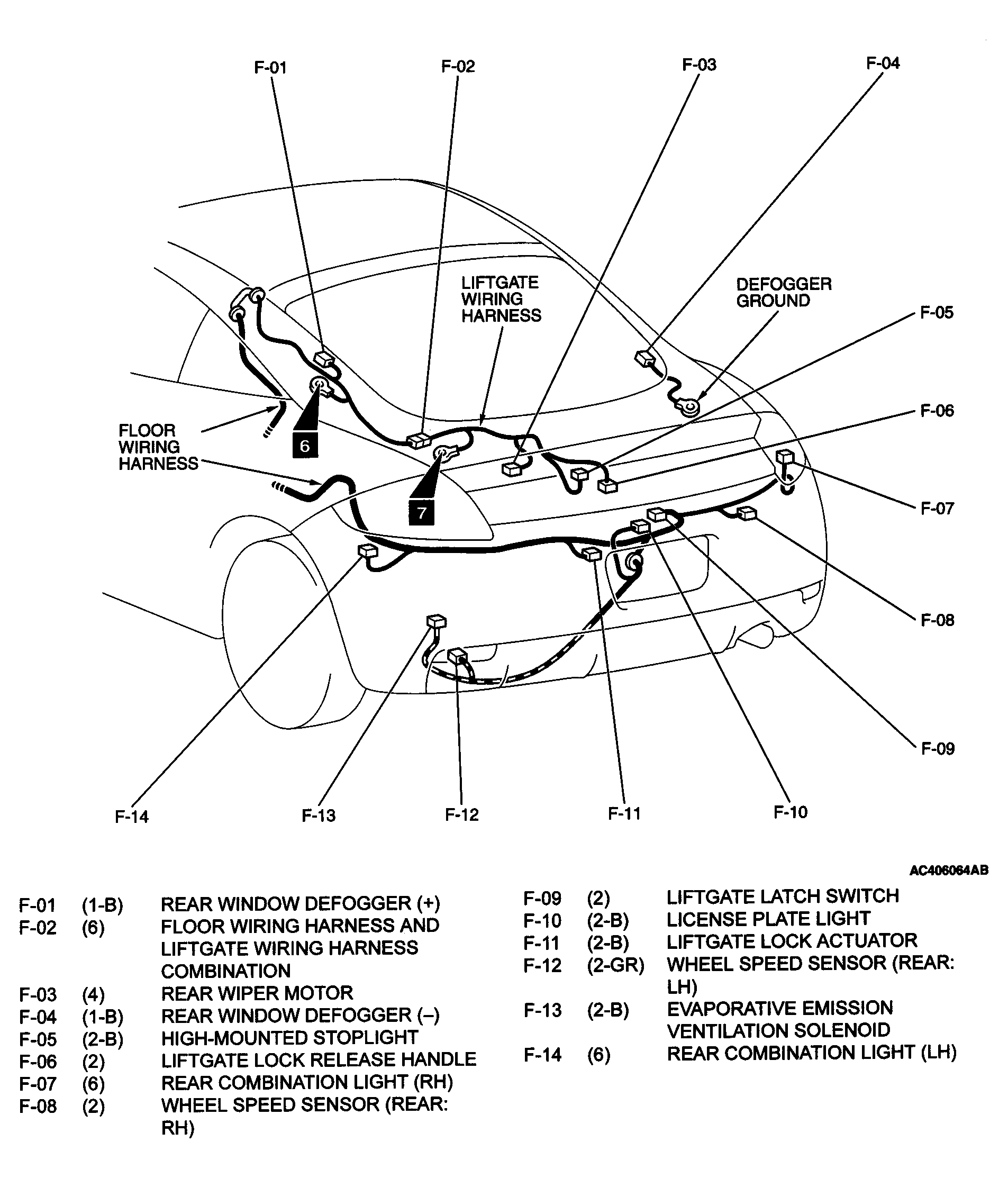

| Liftgate Lock Actuator (F-11) | At center rear of luggage compartment. See Figure. |

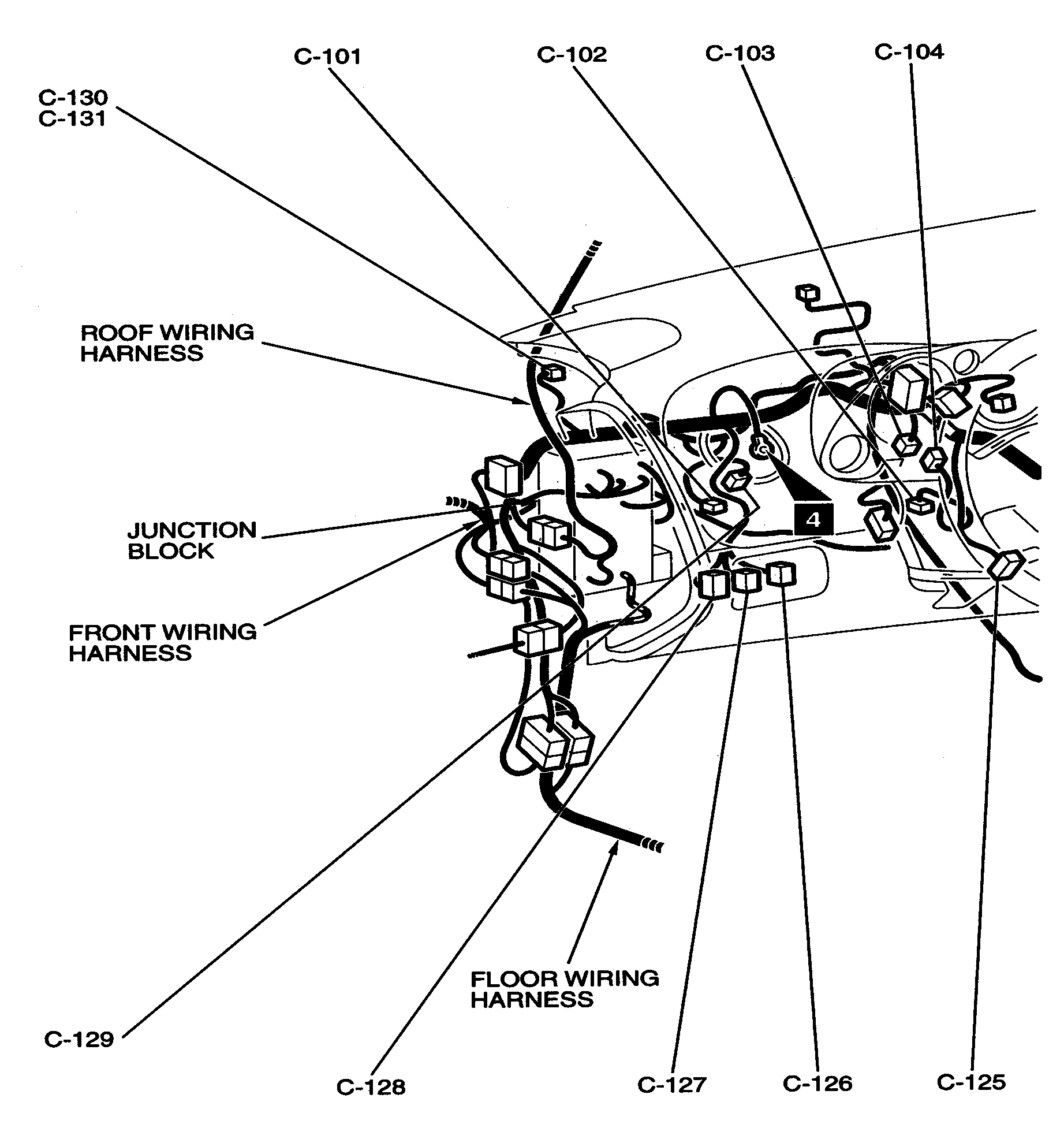

| Mode Selection Damper Control Motor & Potentiometer (C-104) | Behind left side of dash. See Figure. |
| Outside/Inside Air Selection Damper Control Motor (C-108) | Behind right side of dash, on HVAC unit. See Figure. |
| Power Seat Assembly (Convertible) (D-20) | Under driver's seat. See Figure. |
| Power Seat Assembly (Coupe) (D-20) | Under driver's seat. See Figure. |
| Power Window Motor (Left) (E-16) | In left front door. See Figure. |
| Power Window Motor (Left Quarter) (D-47) | Behind left quarterpanel. See Figure. |
| Power Window Motor (Right) (E-03) | Inside right front door. See Figure. |
| Power Window Motor (Right Quarter) (D-37) | Behind right quarter panel. See Figure. |
| Radiator Fan Motor (A-26) | Left front of engine compartment. See Figure. |
| Rear Wiper Motor (F-03) | In liftgate. See Figure. |
| Remote Controlled Mirror (Left) (E-12) | On left front door. See Figure. |
| Remote Controlled Mirror (Right) (E-01) | On right front door. See Figure. |
| Starter (2.4L) (B-117) | Lower left rear of engine. See Figure. |
| Starter (3.8L) (B-117) | Lower left side of engine. See Figure. |

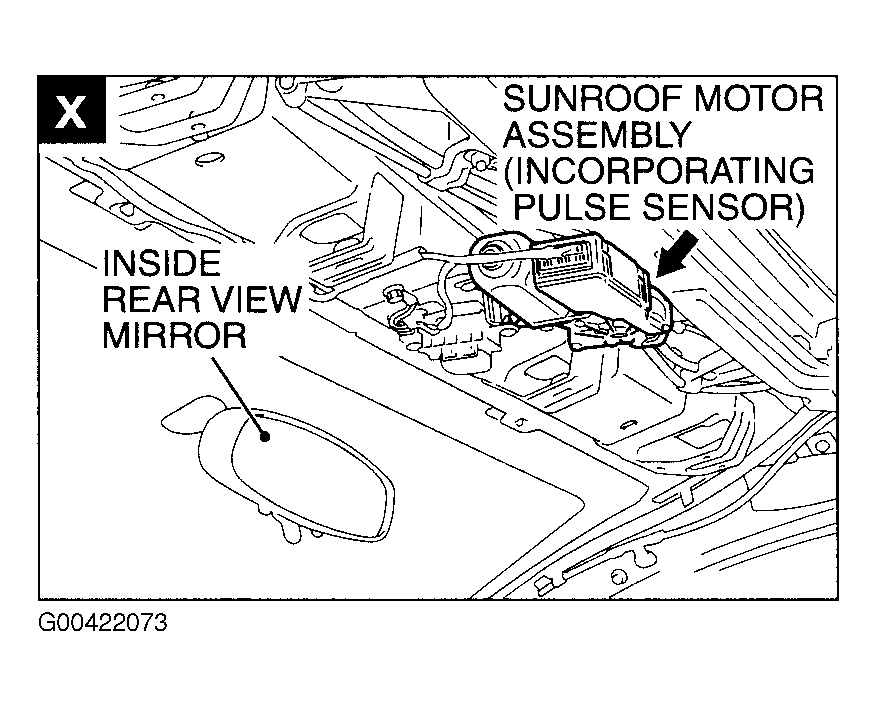

| Sunroof Motor Assembly | On front center of roof. See Figure. |

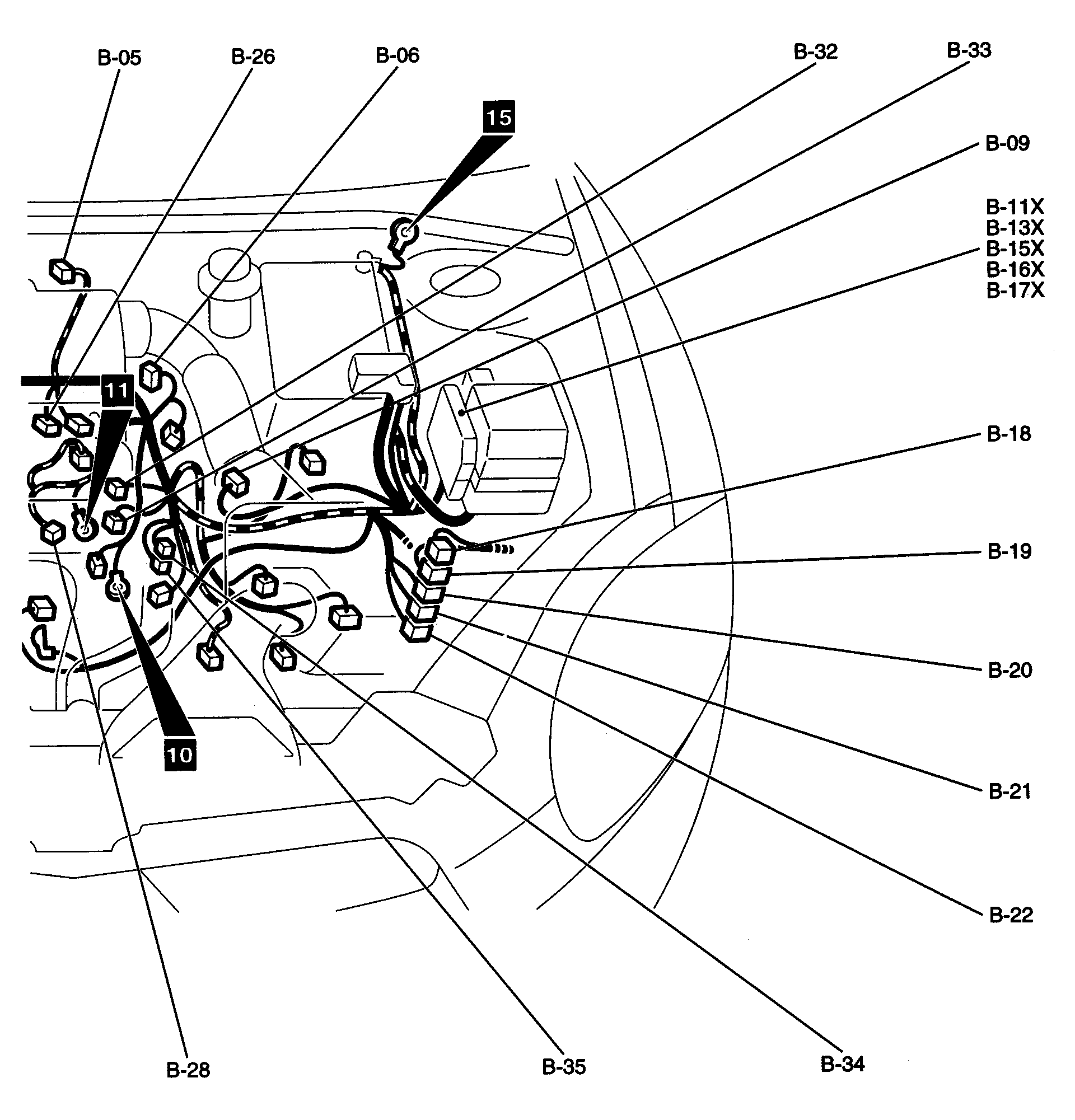

| Throttle Body Assembly (2.4L) (B-06) | Top right rear of engine. See Figure. |

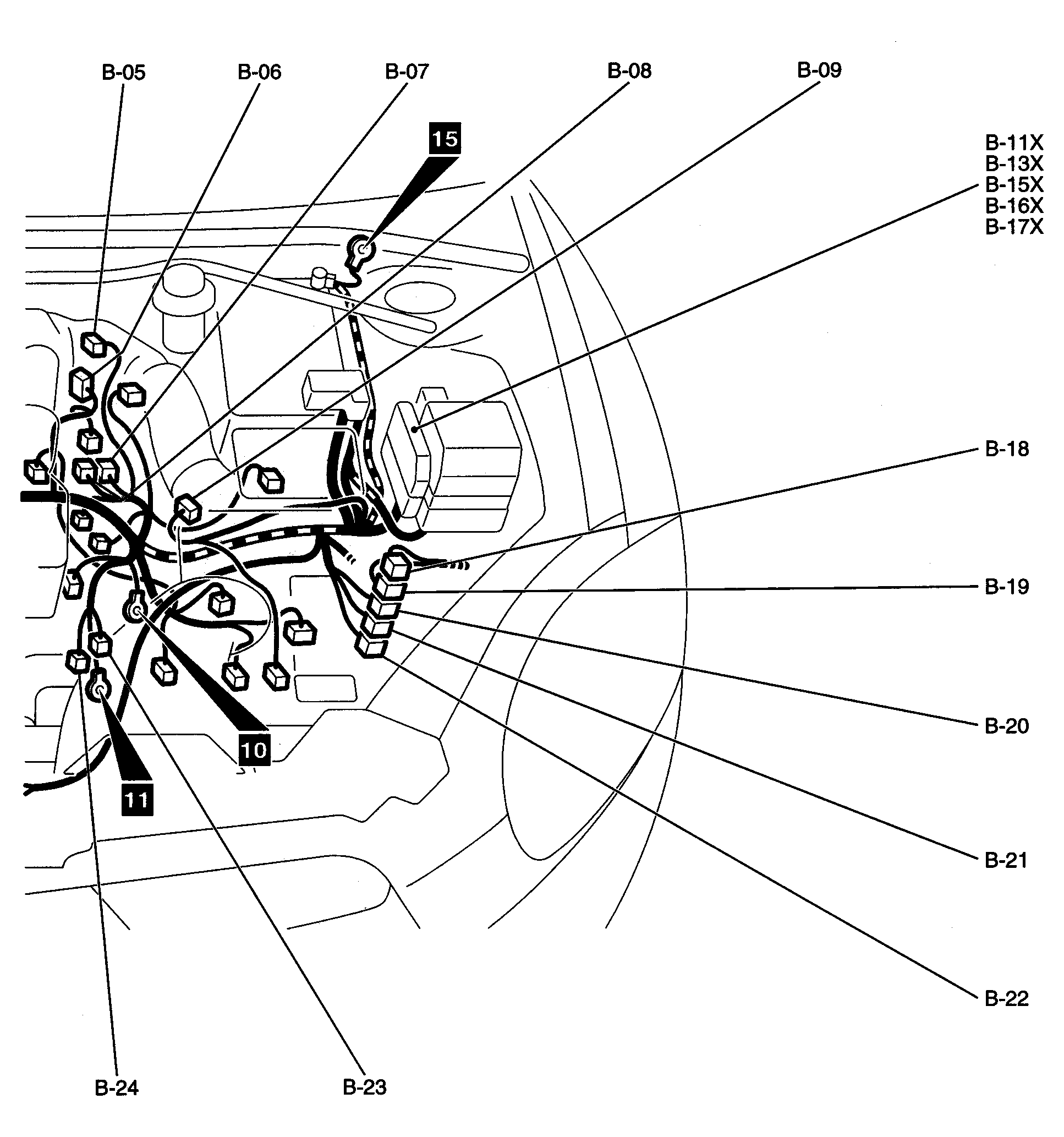

| Throttle Body Assembly (3.8L) (B-06) | Top right rear of engine. See Figure. |
| Windshield & Rear Washer Motor (Coupe) (A-32) | In washer fluid reservoir. See Figure. |
| Windshield Washer Motor (A-33) | In washer fluid reservoir. See Figure. |
| Windshield Washer Motor (Convertible) (A-33) | In washer fluid reservoir. See Figure. |
| Windshield Wiper Motor (A-05) | Left rear of engine compartment. See Figure. |
