Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

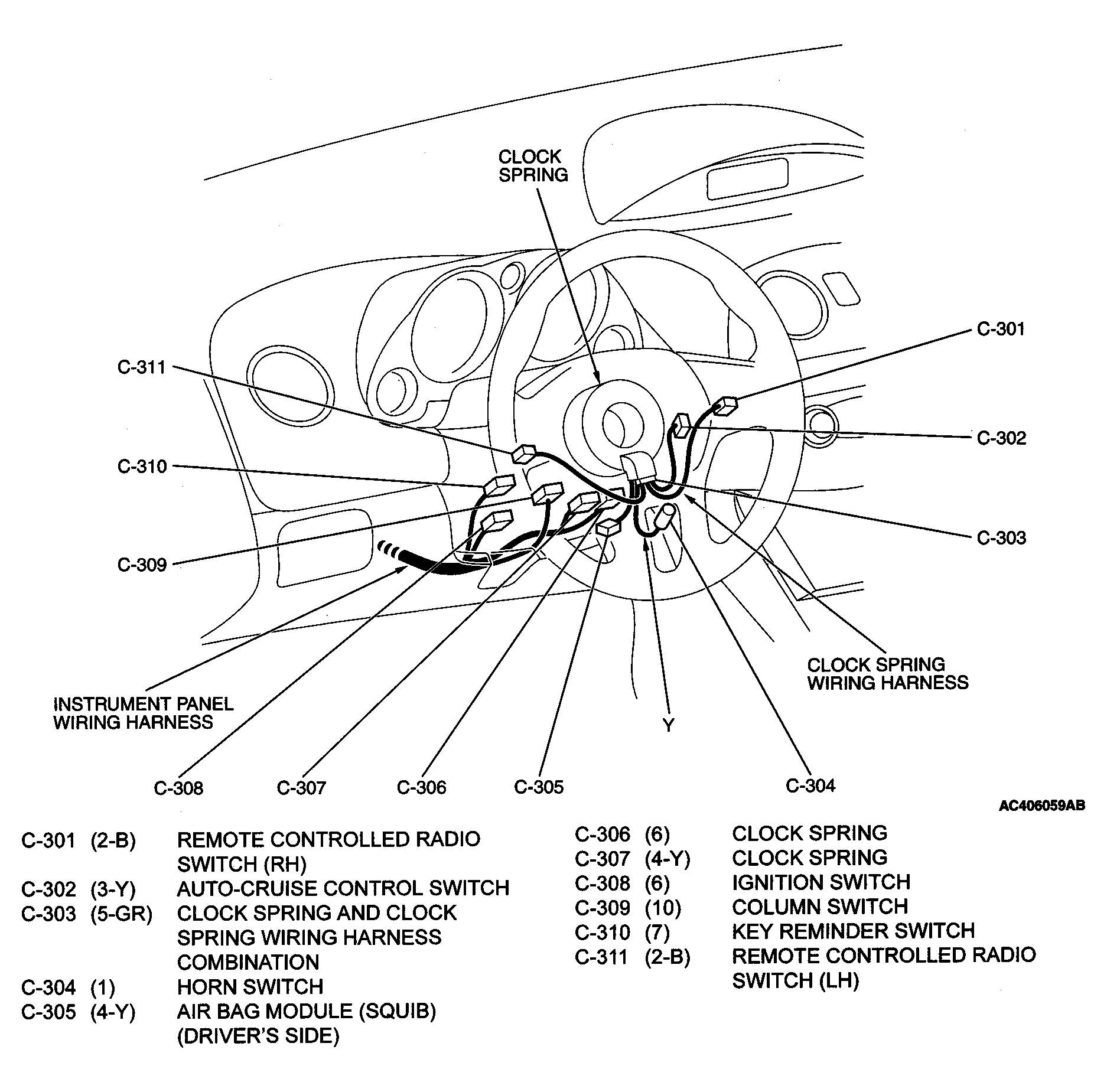

| Air Bag Module Squib (Driver's Side) (C-305) | In steering column. See Figure. |

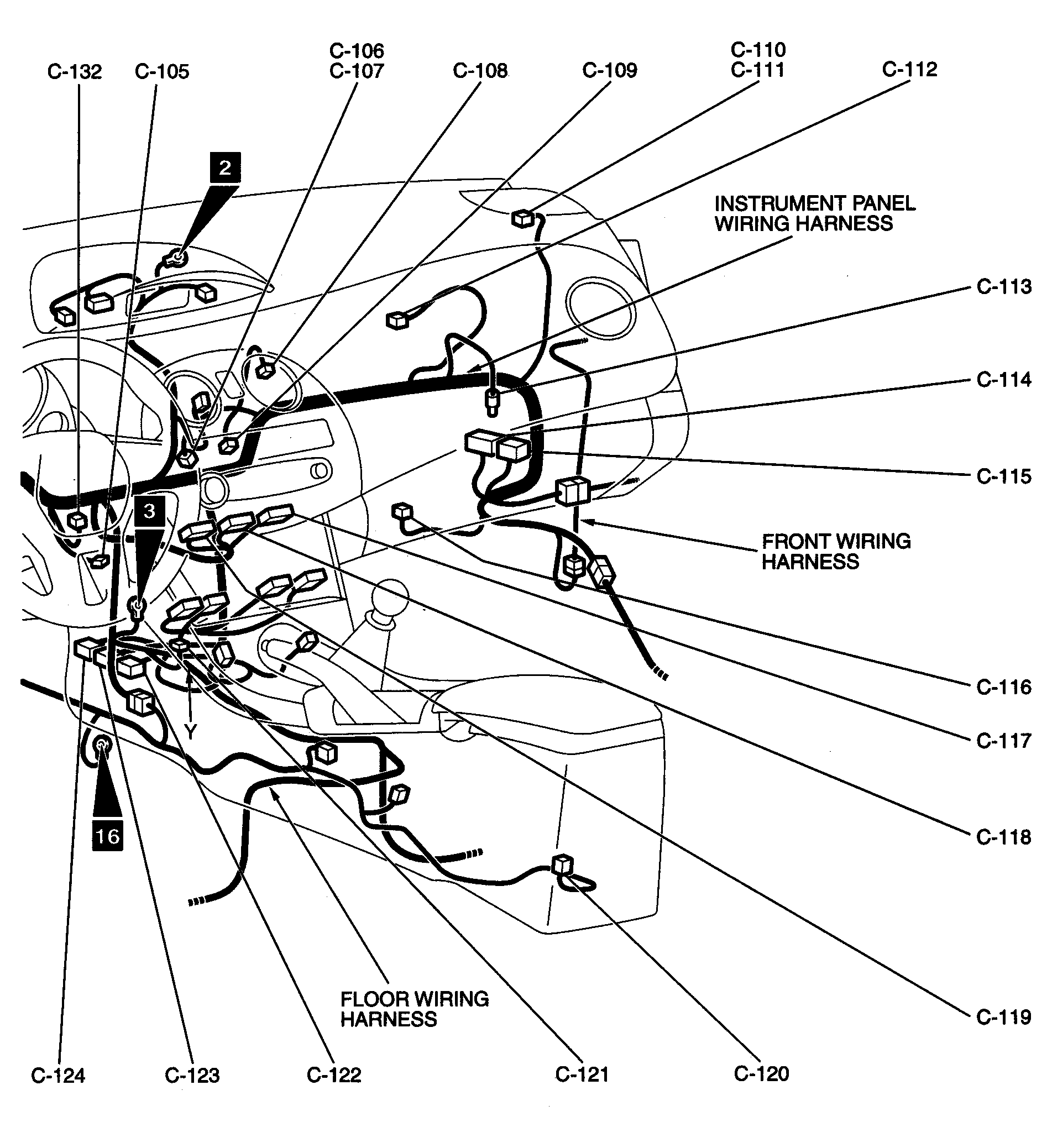

| Air Bag Module Squib (Passenger's Side) (C-112) | Behind right side of dash. See Figure. |

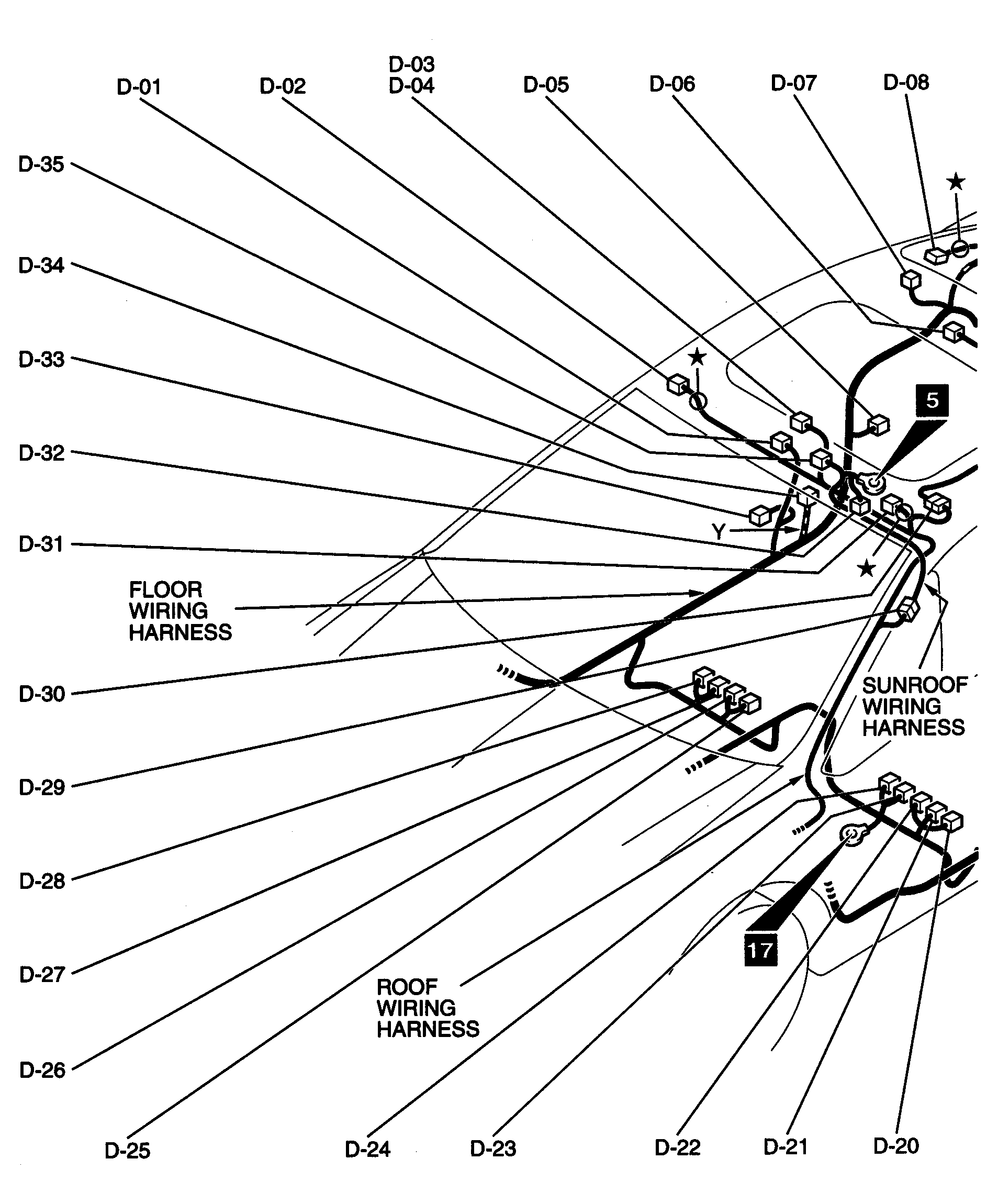

| Antenna Amplifier (D-07) | Behind right quarterpanel. See Figure. |

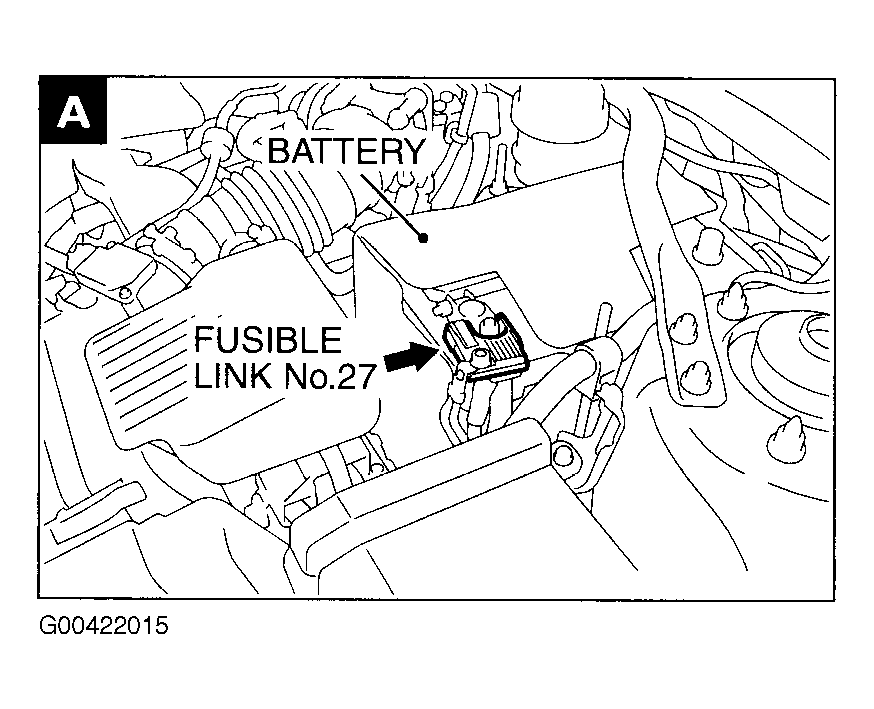

| Battery | Left rear of engine compartment. See Figure. |

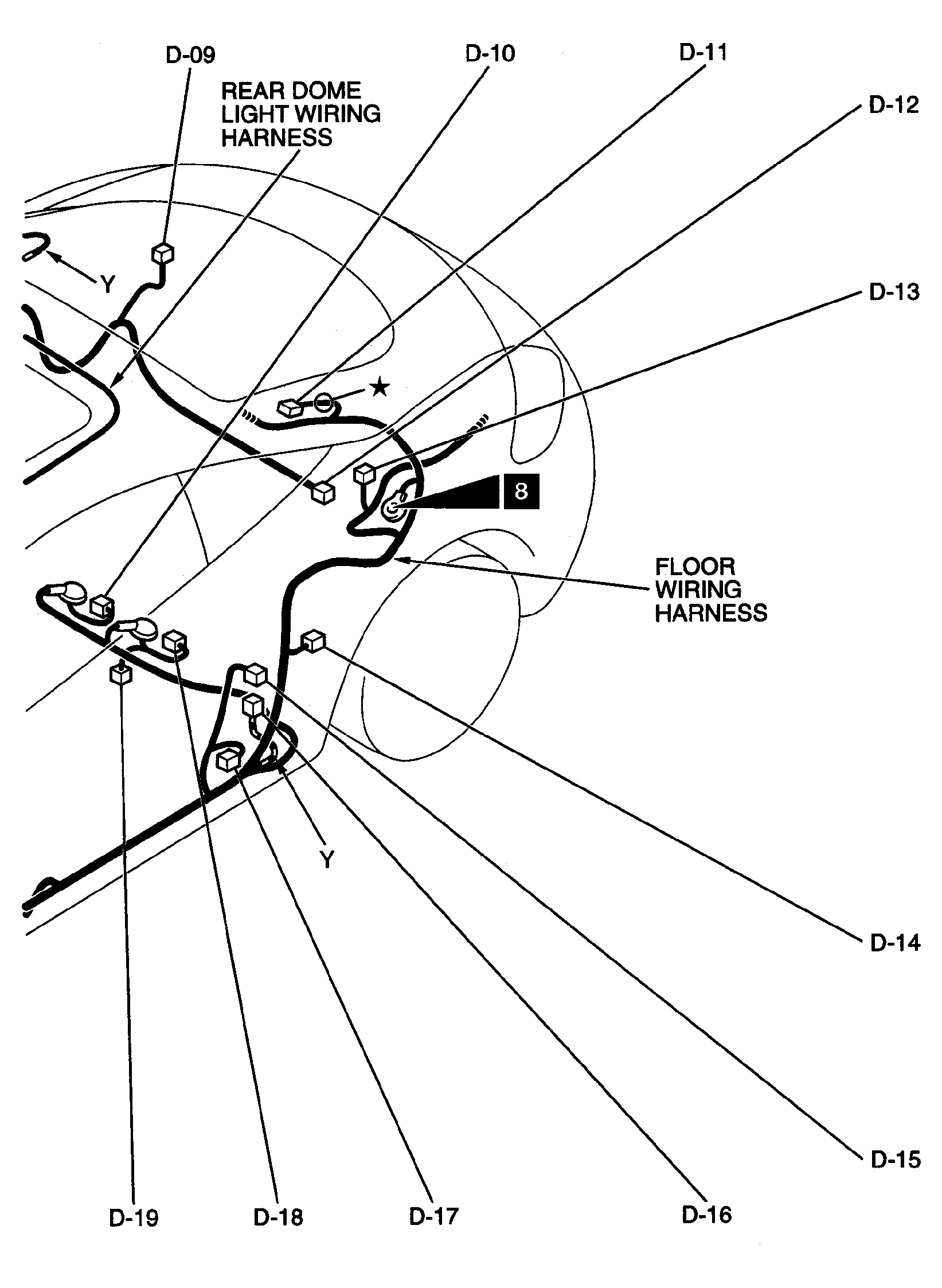

| Capacitor (D-13) | At left "C" pillar. See Figure. |
| Clock Spring (C-306) | In steering column. See Figure. |
| Curtain Air Bag Module Squib (Left) (D-11) | At left "C" pillar. See Figure. |
| Curtain Air Bag Module Squib (Right) (D-08) | At right "C" pillar. See Figure. |

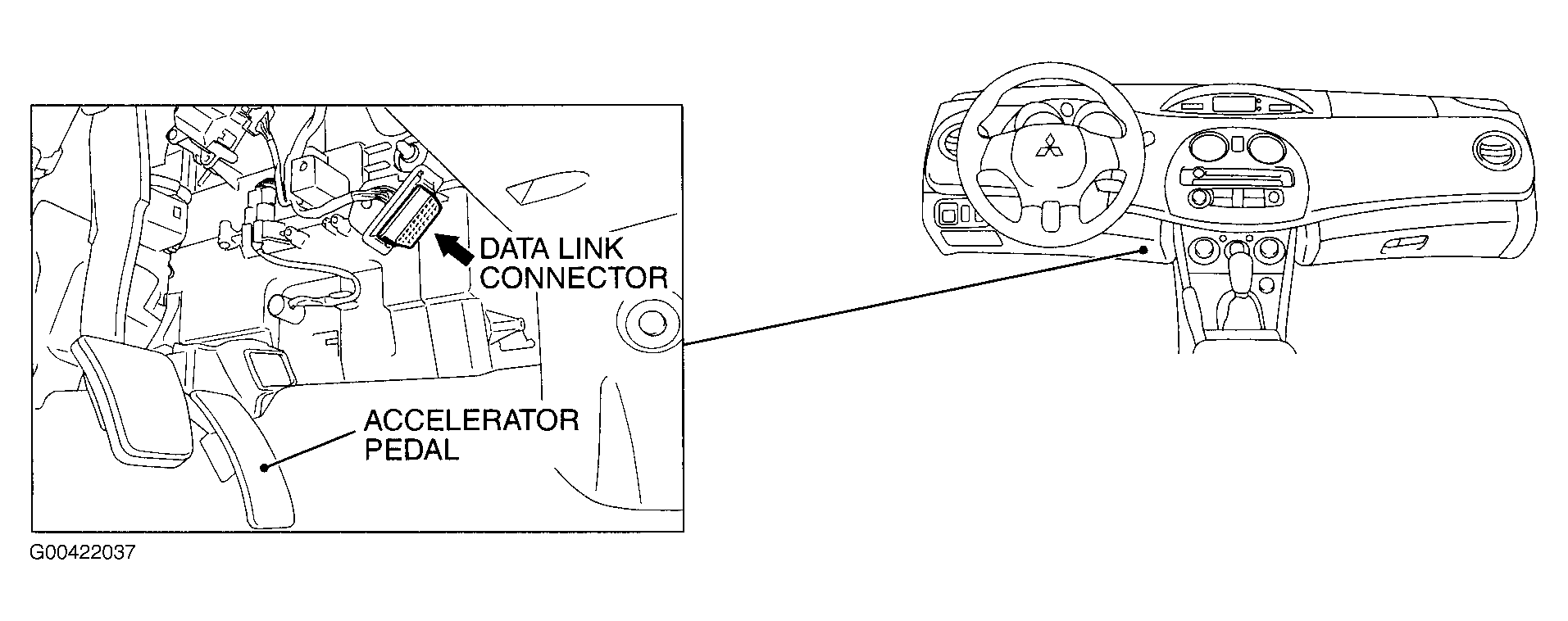

| Data Link Connector | Below left side of dash. See Figure. |

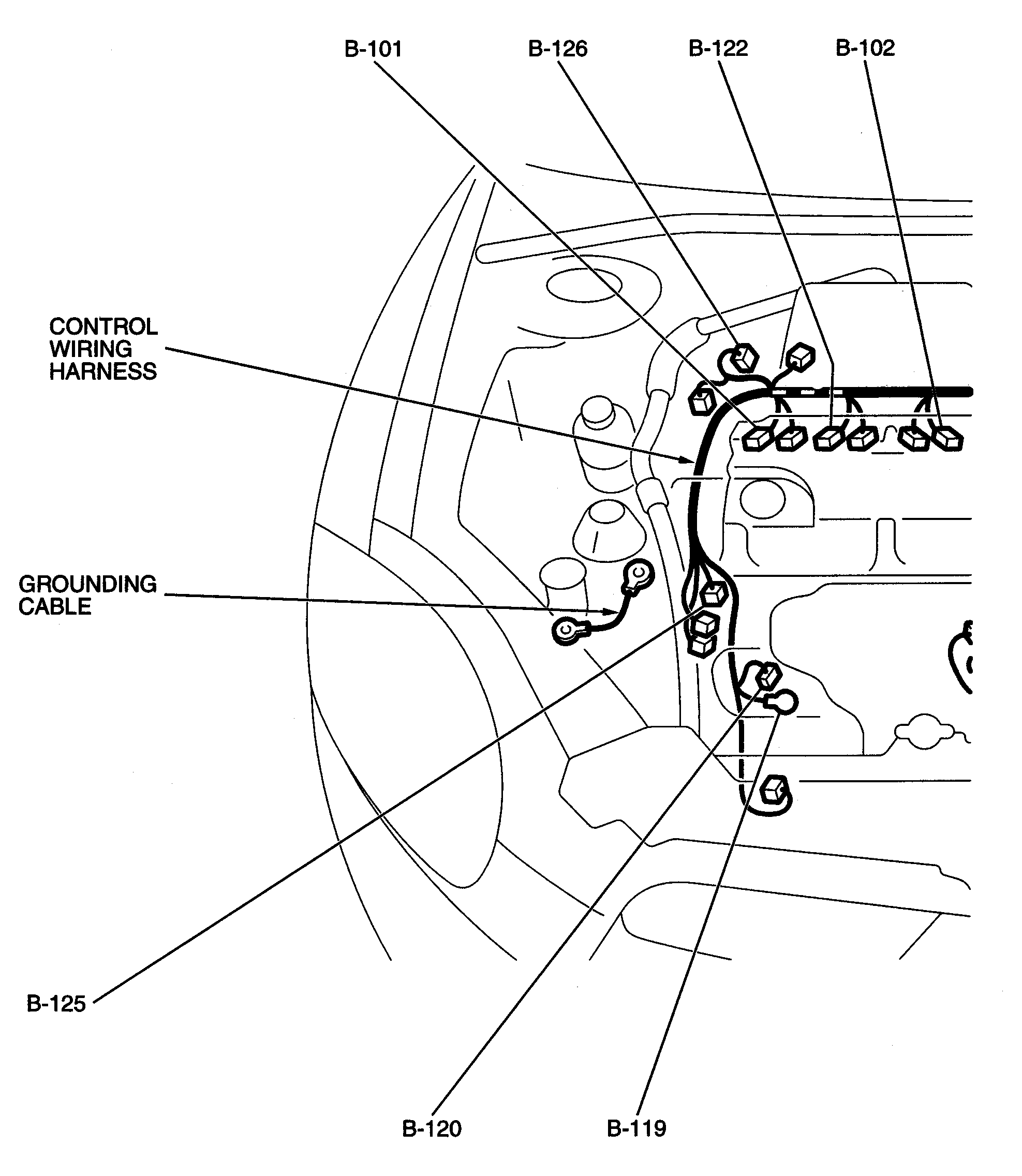

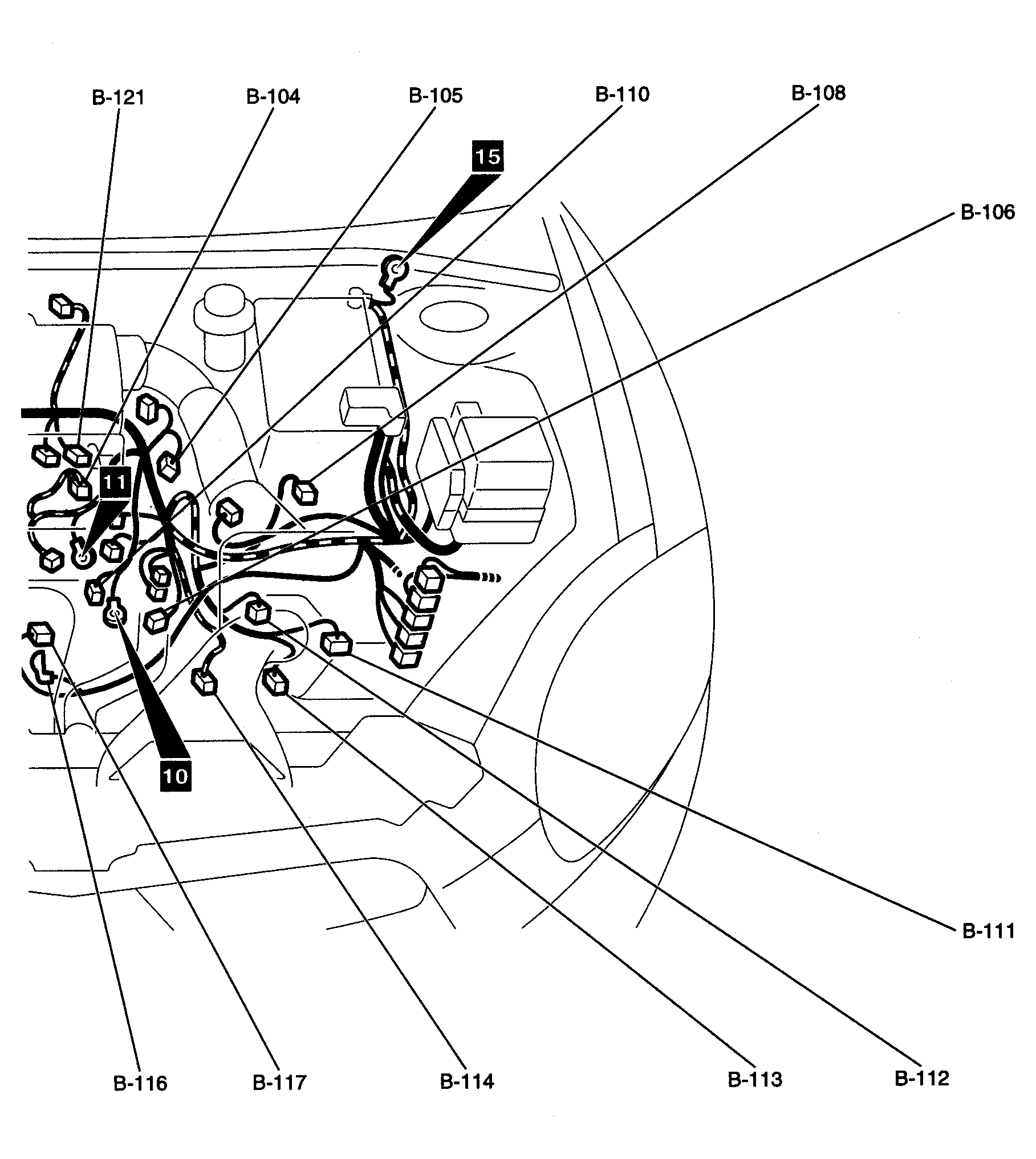

| Generator (2.4L) (B-119) | Left front of engine. See Figure. |
| Generator (3.8L) (B-119) | Left front side of engine. See Figure. |

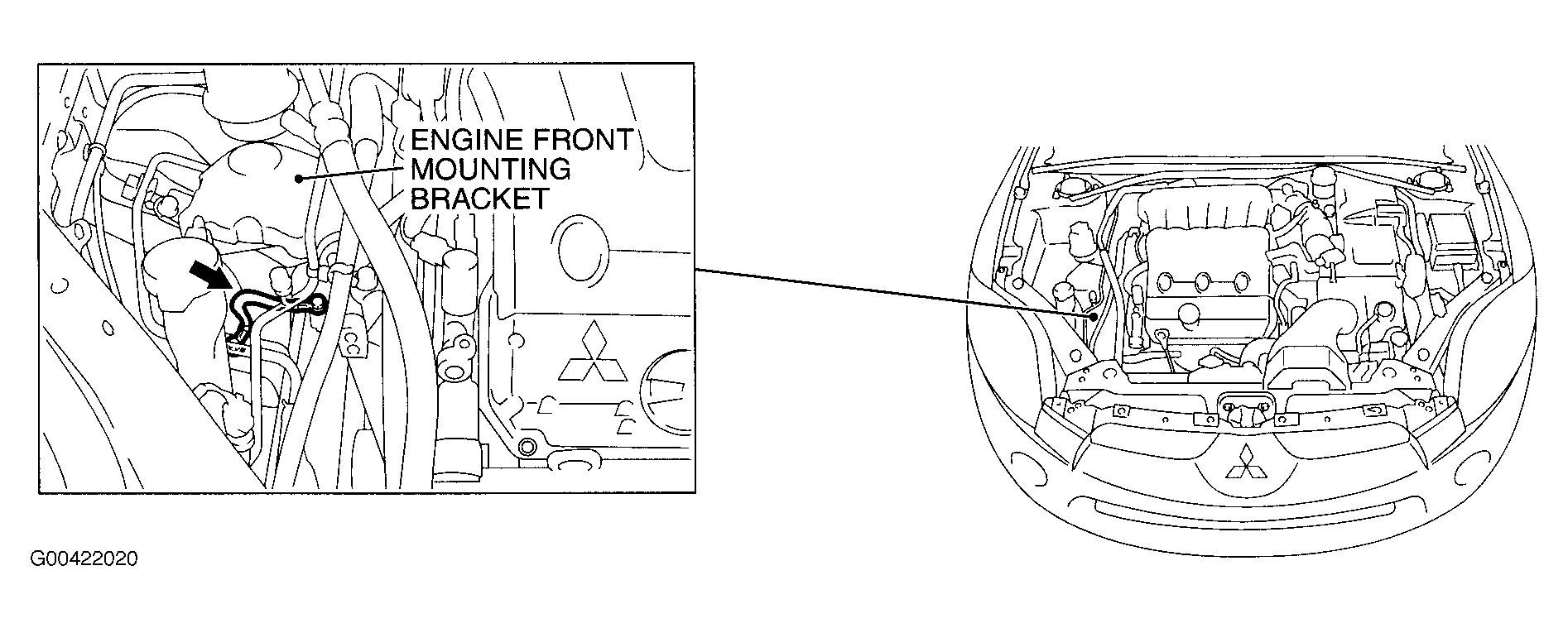

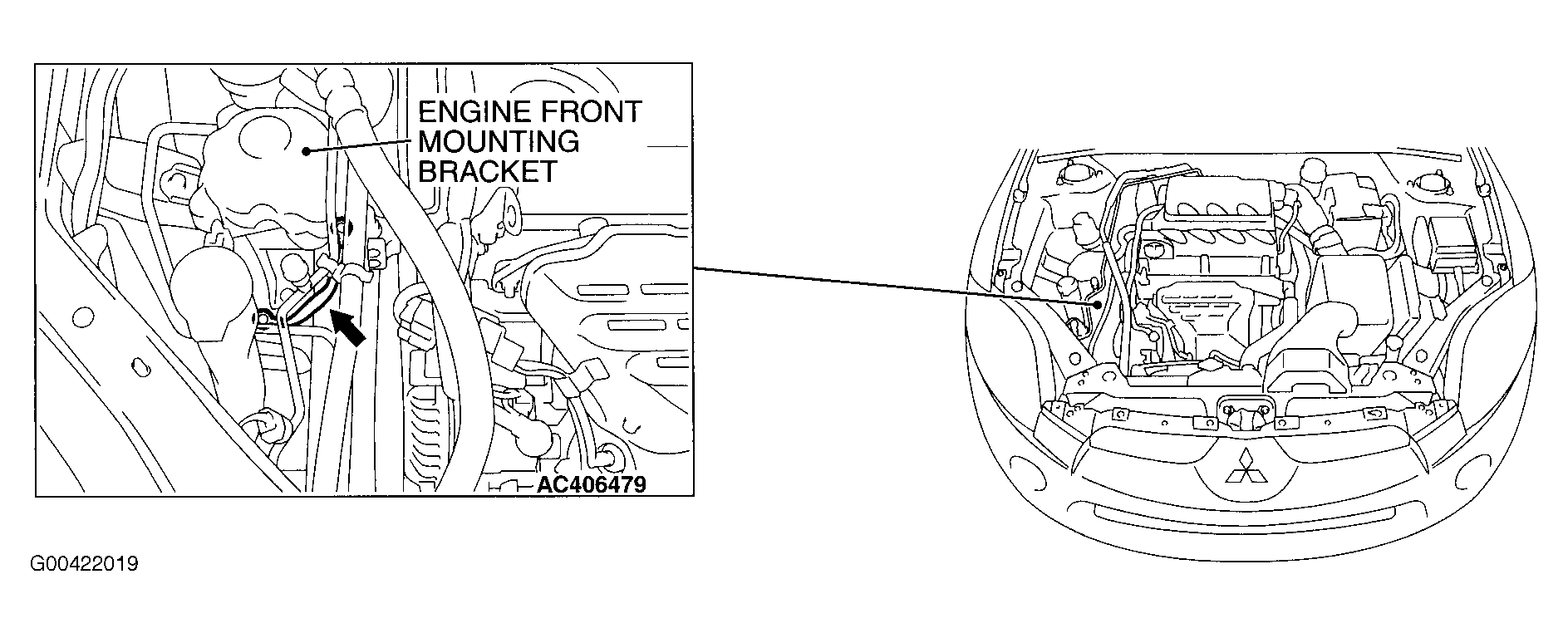

| Grounding Cable (2.4L) | Right side of engine compartment. See Figure. |
| Grounding Cable (3.8L) | Right side of engine compartment. See Figure. |

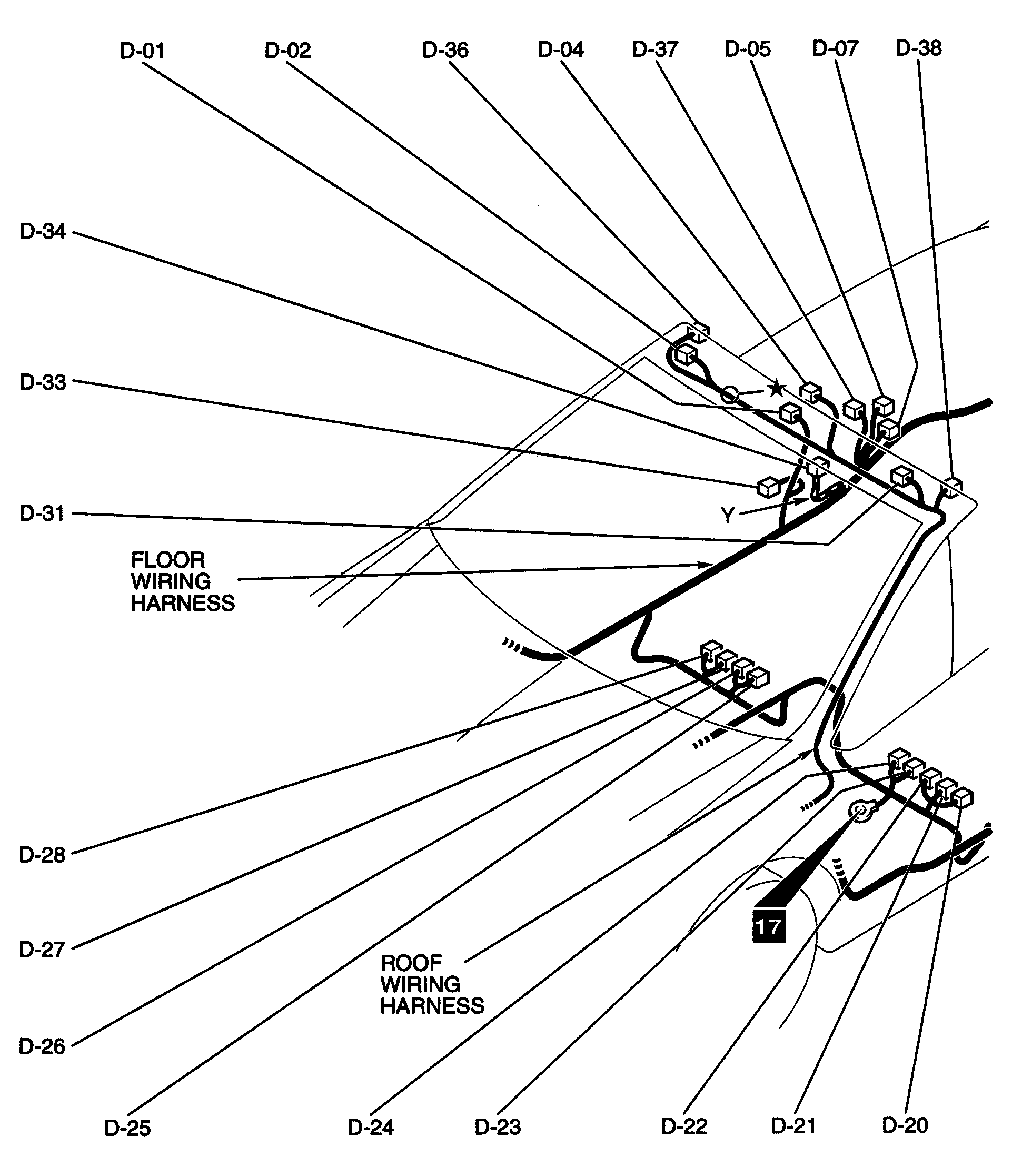

| Heated Seat Assembly (Left) (Convertible) (D-21) | Under driver's seat. See Figure. |
| Heated Seat Assembly (Left) (Coupe) (D-21) | Under driver's seat. See Figure. |
| Heated Seat Assembly (Right) (Convertible) (D-27) | Under front passenger's seat. See Figure. |
| Heated Seat Assembly (Right) (Coupe) (D-27) | Under front passenger's seat. See Figure. |

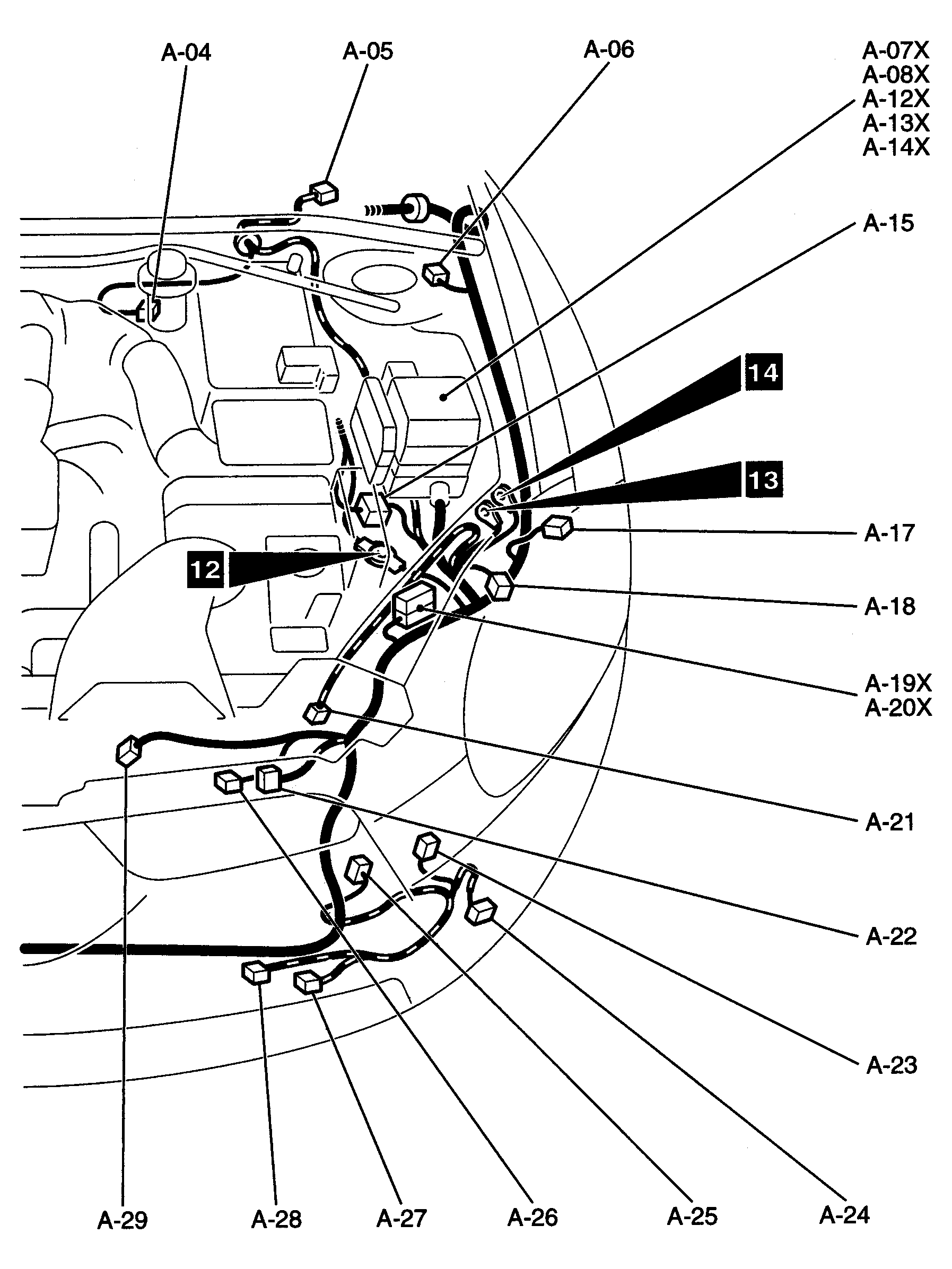

| Horn (High) (A-25) | Left front of engine compartment. See Figure. |
| Horn (Low) (A-23) | Left front of engine compartment. See Figure. |

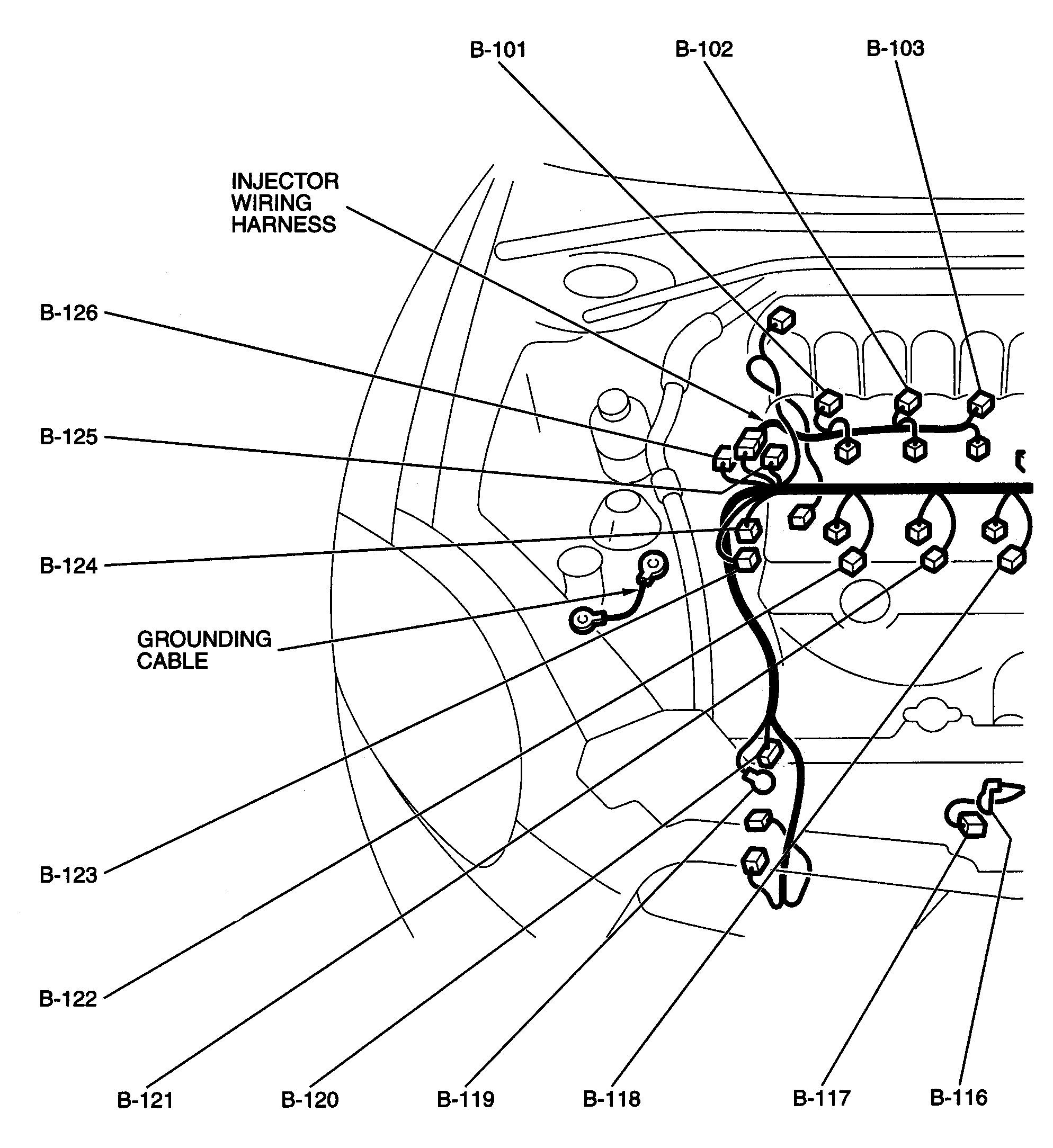

| Ignition Coil 1 (2.4L) (B-101) | Right side of engine. See Figure. |
| Ignition Coil 1 (3.8L) (B-101) | Top right side of engine. See Figure. |
| Ignition Coil 2 (2.4L) (B-122) | Right side of engine. See Figure. |
| Ignition Coil 2 (3.8L) (B-122) | Top left side of engine. See Figure. |
| Ignition Coil 3 (2.4L) (B-102) | Right side of engine. See Figure. |
| Ignition Coil 3 (3.8L) (B-102) | Top right side of engine. See Figure. |
| Ignition Coil 4 (2.4L) (B-121) | Right side of engine. See Figure. |
| Ignition Coil 4 (3.8L) (B-121) | Top left side of engine. See Figure. |
| Ignition Coil 5 (3.8L) (B-103) | Top right side of engine. See Figure. |
| Ignition Coil 6 (3.8L) (B-118) | Top left side of engine. See Figure. |

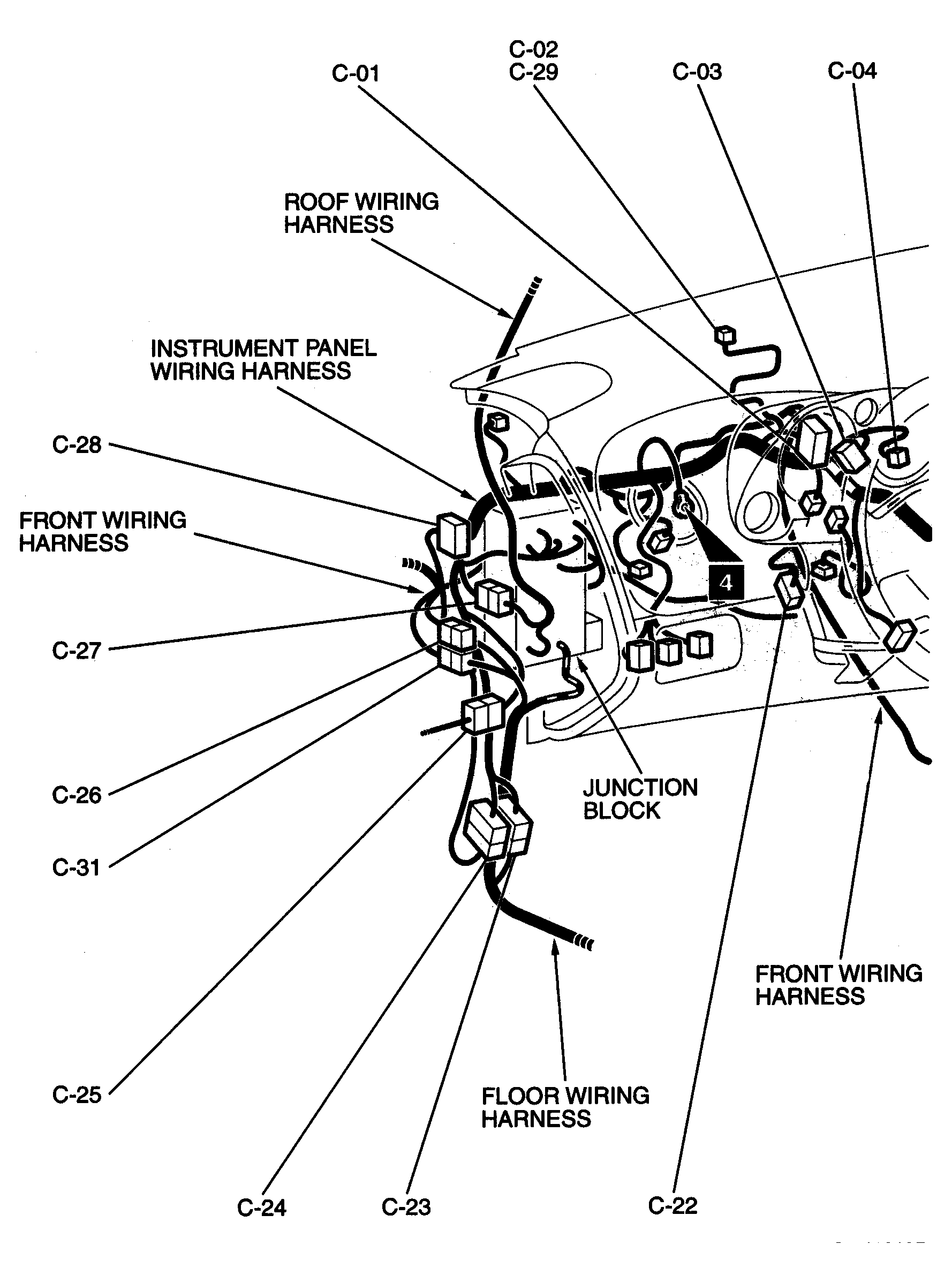

| Joint Connector 1 (C-28) | Behind left side of dash. See Figure. |
| Joint Connector 2 (C-01) | Behind left side of dash. See Figure. |
| Joint Connector 3 (C-03) | Behind left side of dash. See Figure. |
| Power Transistor (Automatic A/C) (C-17) | Behind right side of dash. See Figure. |
| Resistor (Manual A/C) (C-106) | Behind right side of dash. See Figure. |

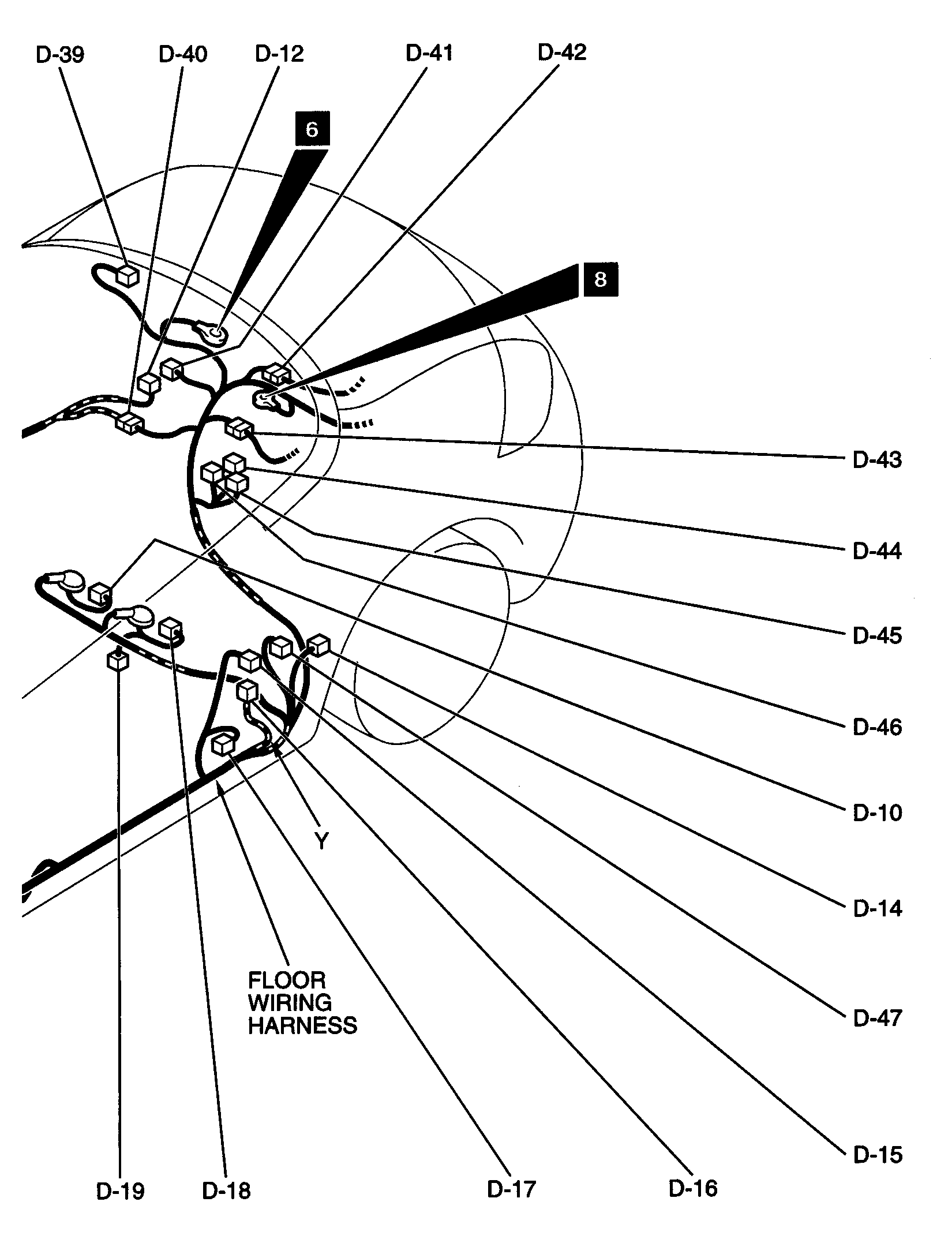

| Seat Belt Pre-Tensioner (Left) (Convertible) (D-16) | Near base of left "B" pillar. See Figure. |
| Seat Belt Pre-Tensioner (Left) (Coupe) (D-16) | Near base of left "B" pillar. See Figure. |
| Seat Belt Pre-Tensioner (Right) (Convertible) (D-34) | Near base of right "B" pillar. See Figure. |
| Seat Belt Pre-Tensioner (Right) (Coupe) (D-34) | Near base of right "B" pillar. See Figure. |
| Side Air Bag Module Squib (Left) (Convertible) (D-23) | Under driver's seat. See Figure. |
| Side Air Bag Module Squib (Left) (Coupe) (D-23) | Under driver's seat. See Figure. |
| Side Air Bag Module Squib (Right) (Convertible) (D-28) | Under front passenger's seat. See Figure. |
| Side Air Bag Module Squib (Right) (Coupe) (D-28) | Under front passenger's seat. See Figure. |

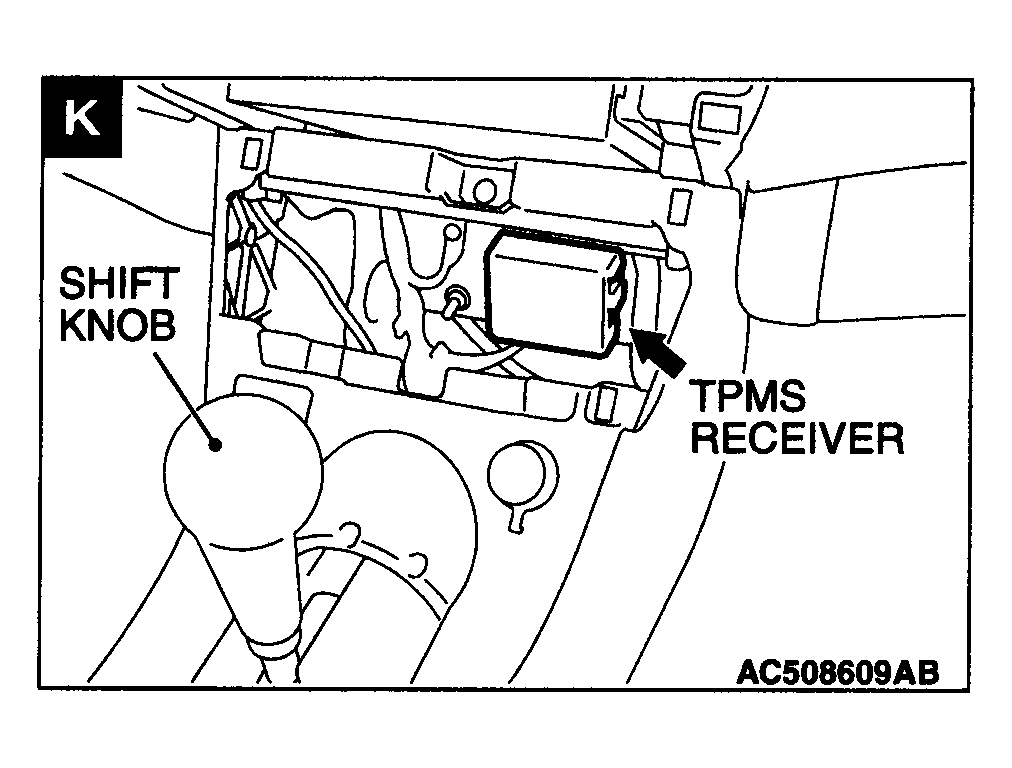

| TPMS Receiver | Under center of dash. See Figure. |
