Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

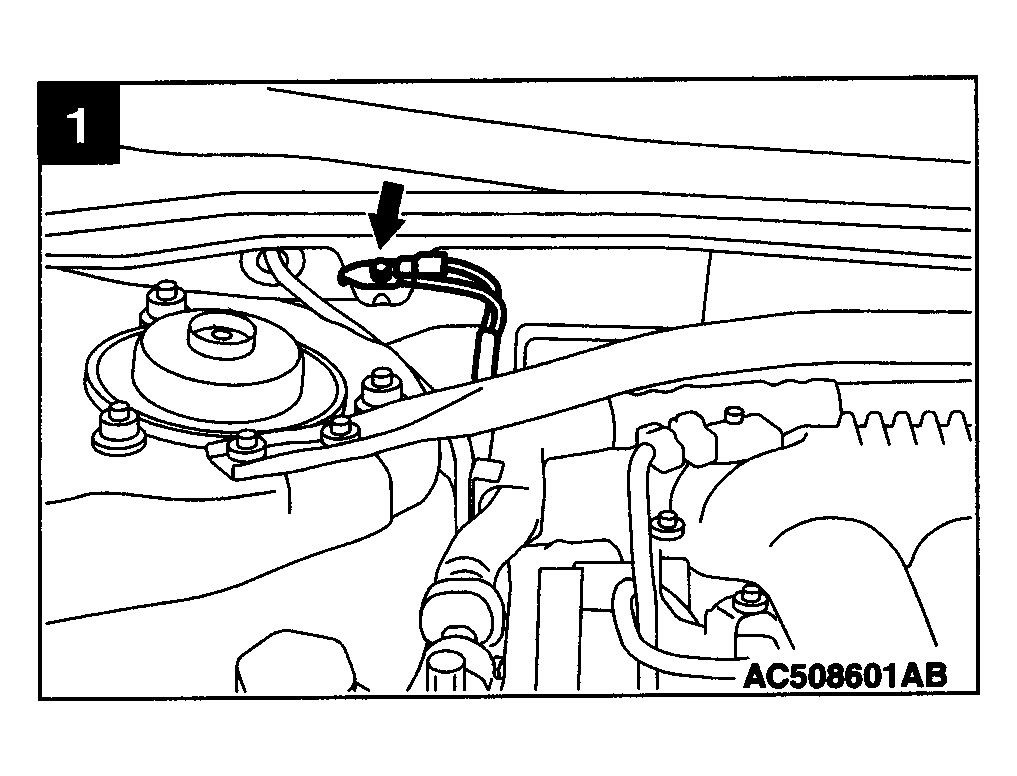

| G1 | At right rear of engine compartment, on firewall. See Figure. |

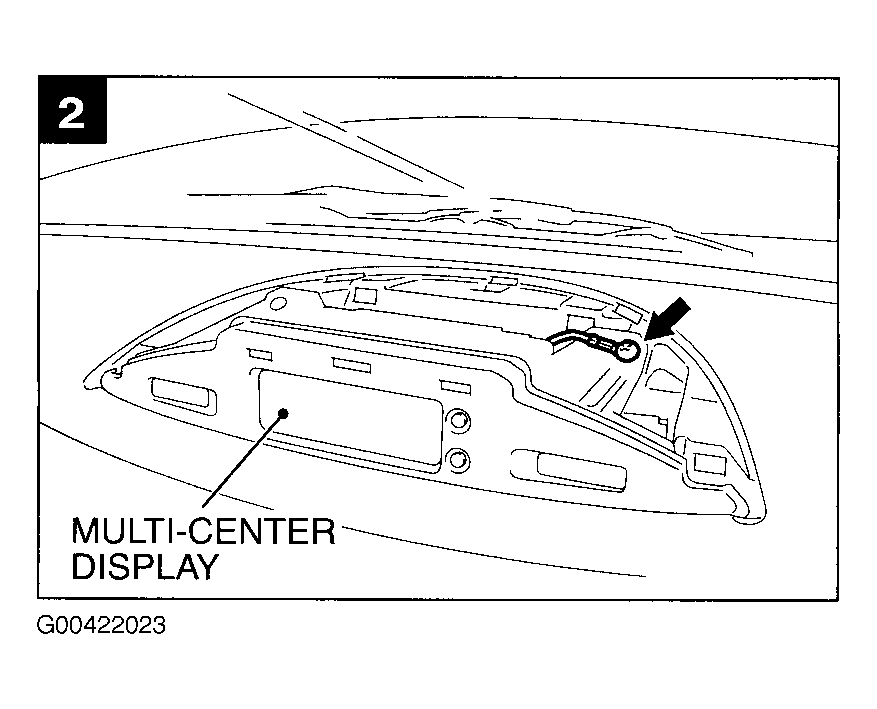

| G2 | Behind multi-center display. See Figure. |

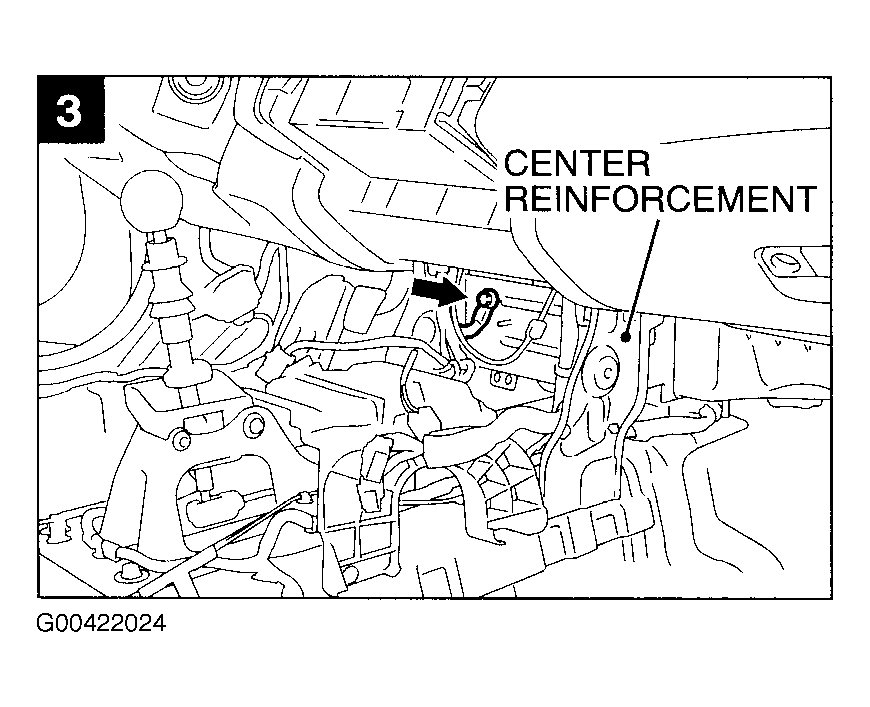

| G3 | Under center of dash. See Figure. |

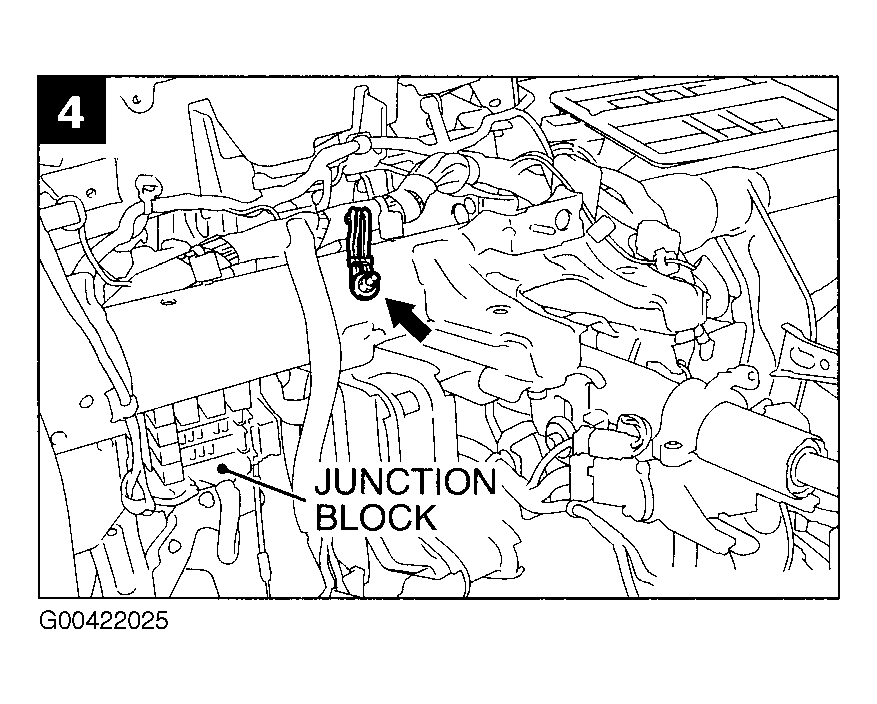

| G4 | Behind left side of dash. See Figure. |

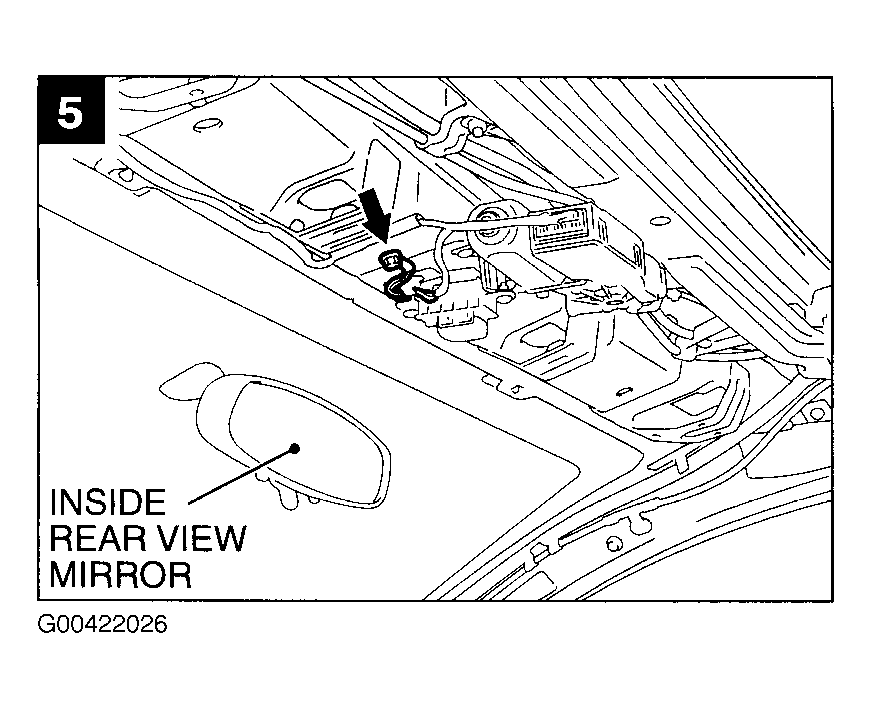

| G5 | Front center of roof. See Figure. |

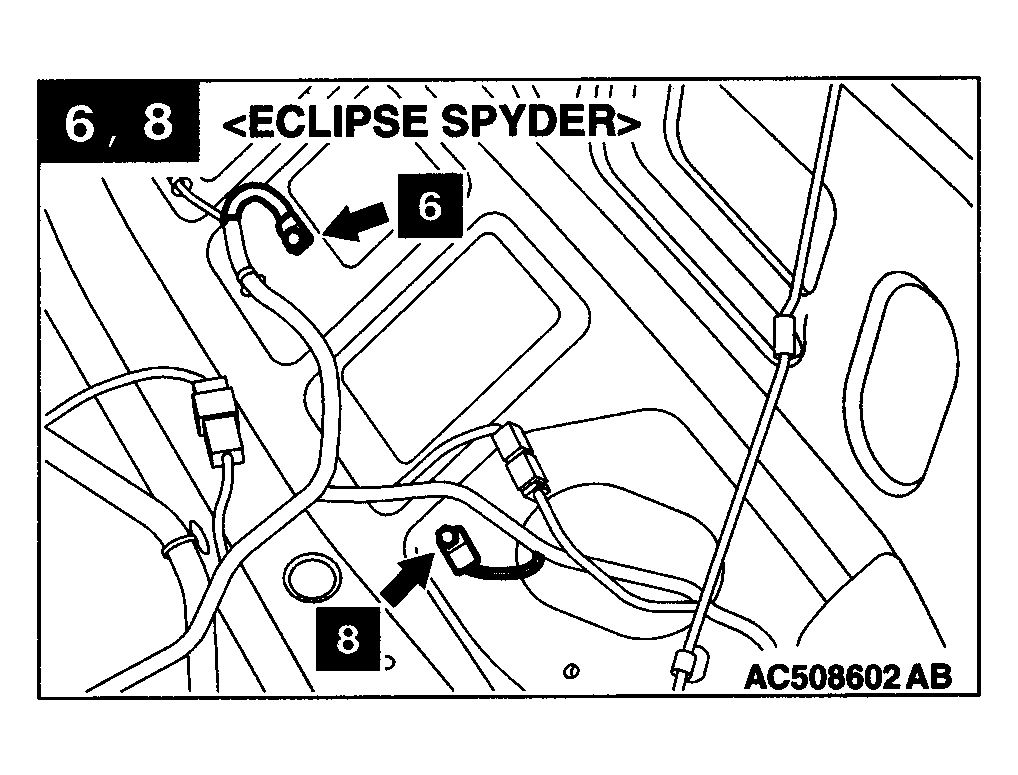

| G6 (Convertible) | Front of luggage compartment. See Figure. |

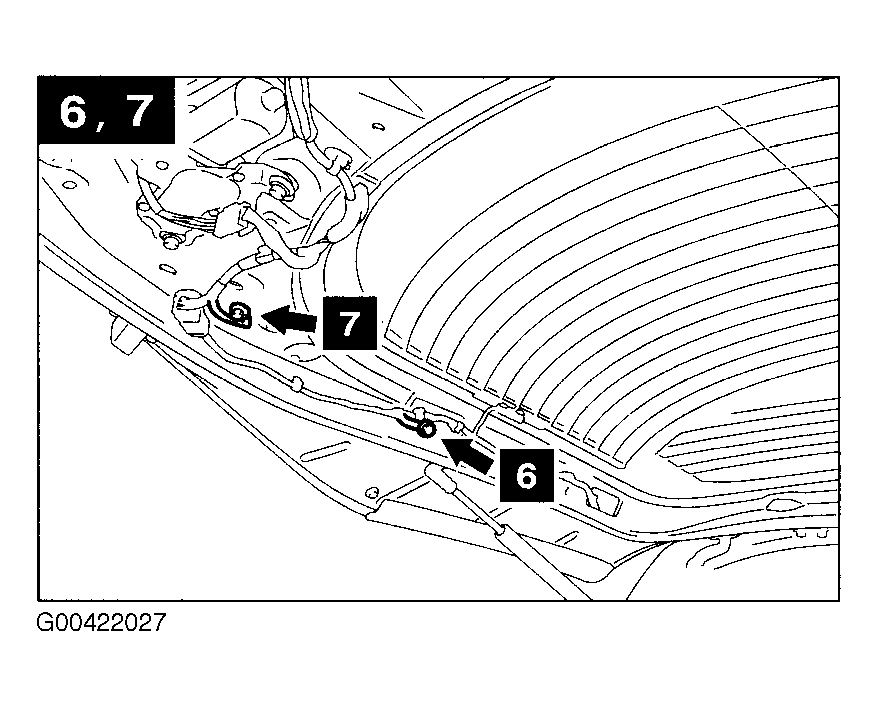

| G6 (Coupe) | Left side of liftgate. See Figure. |
| G7 | Left side of liftgate. See Figure. |

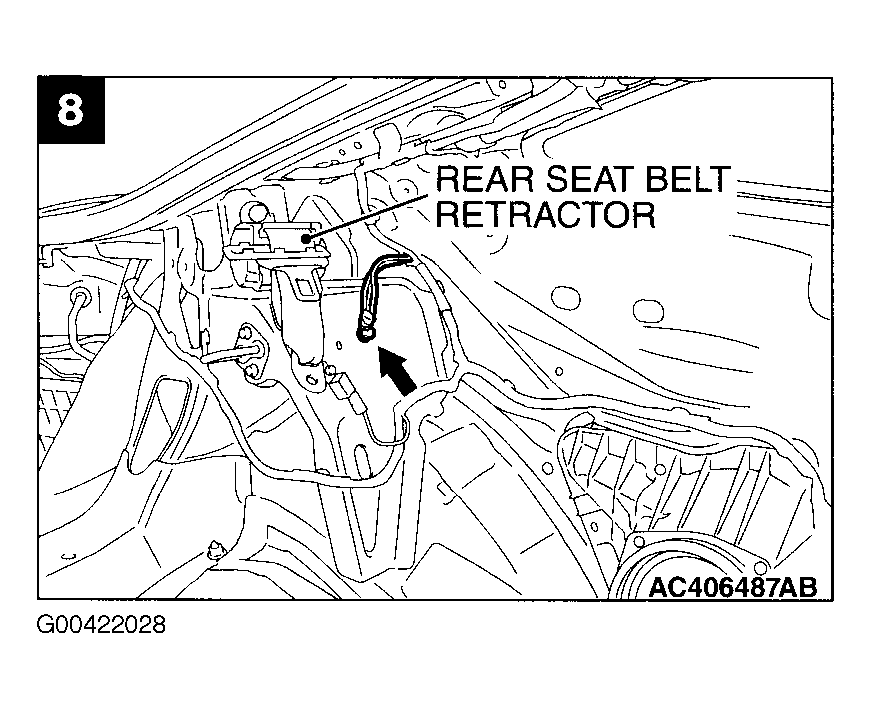

| G8 (Convertible) | Front of luggage compartment. See Figure. |
| G8 (Coupe) | Left side of luggage compartment. See Figure. |

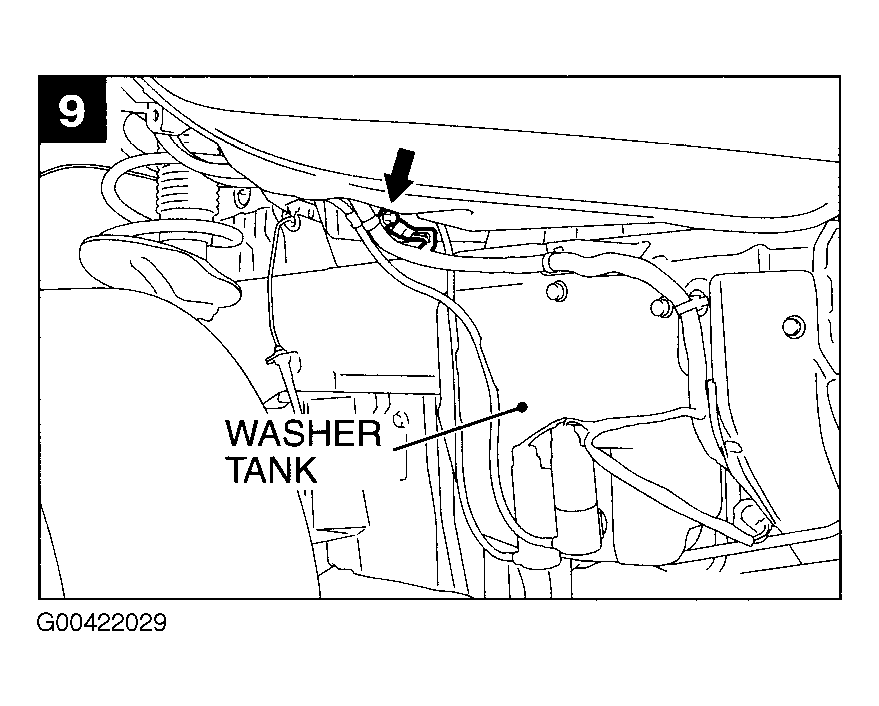

| G9 | Right front corner of engine compartment. See Figure. |

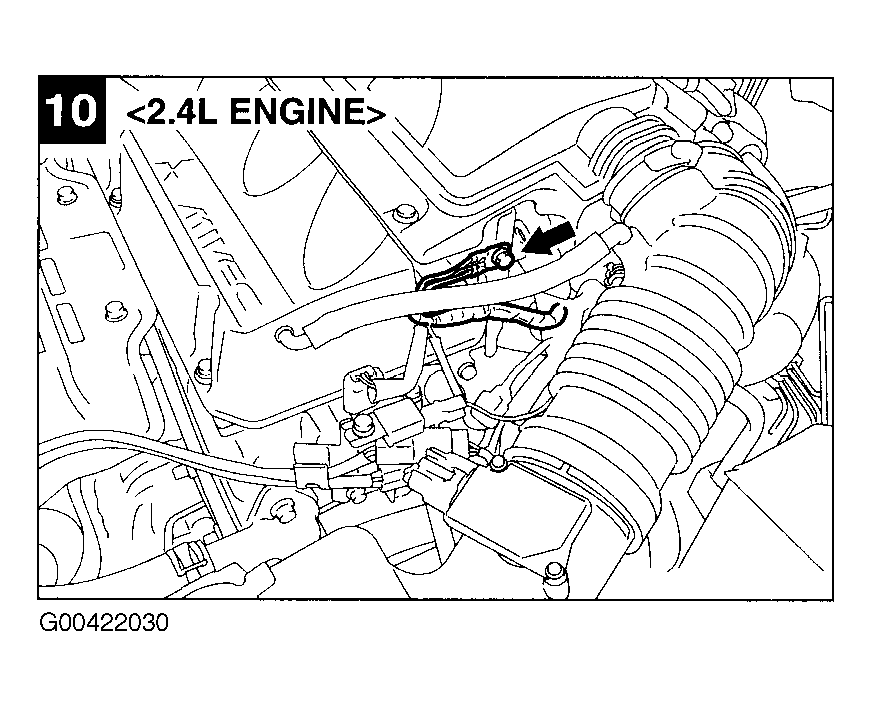

| G10 (2.4L) | Top rear of engine, near air intake duct. See Figure. |

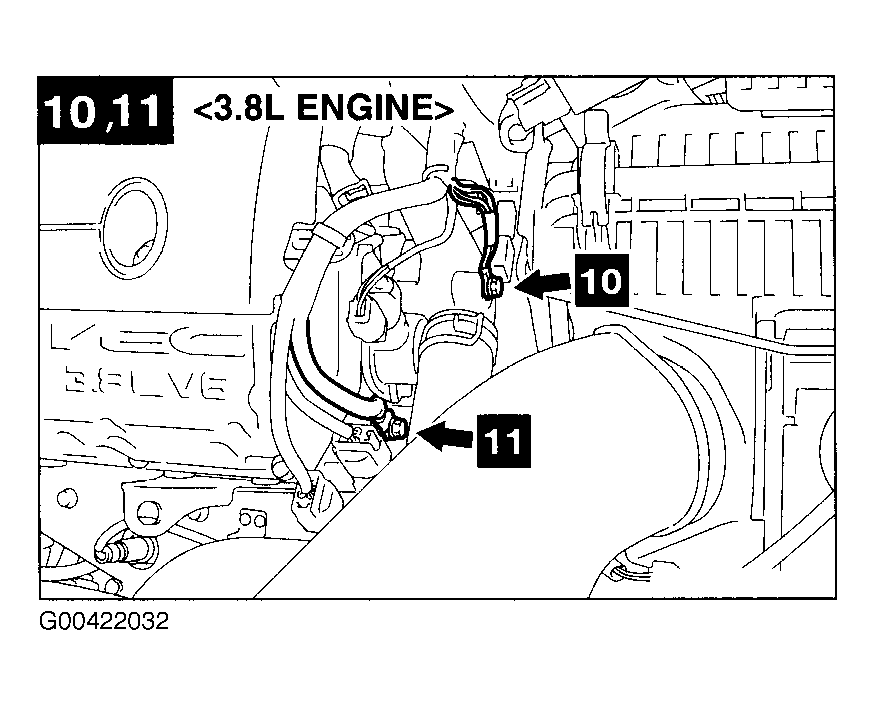

| G10 (3.8L) | Rear of engine. See Figure. |

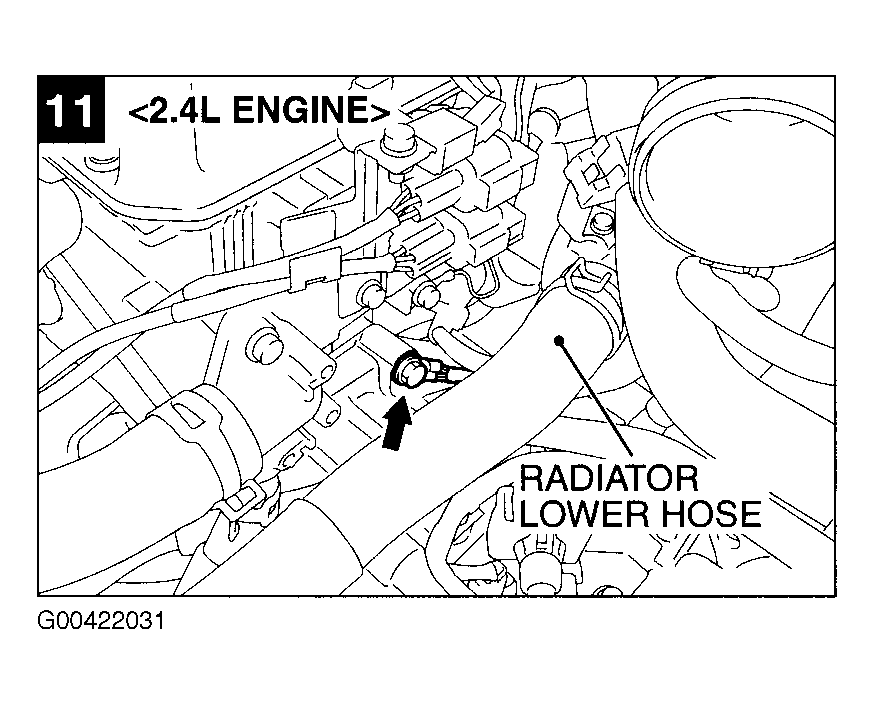

| G11 (2.4L) | Lower rear of engine. See Figure. |
| G11 (3.8L) | Rear of engine. See Figure. |

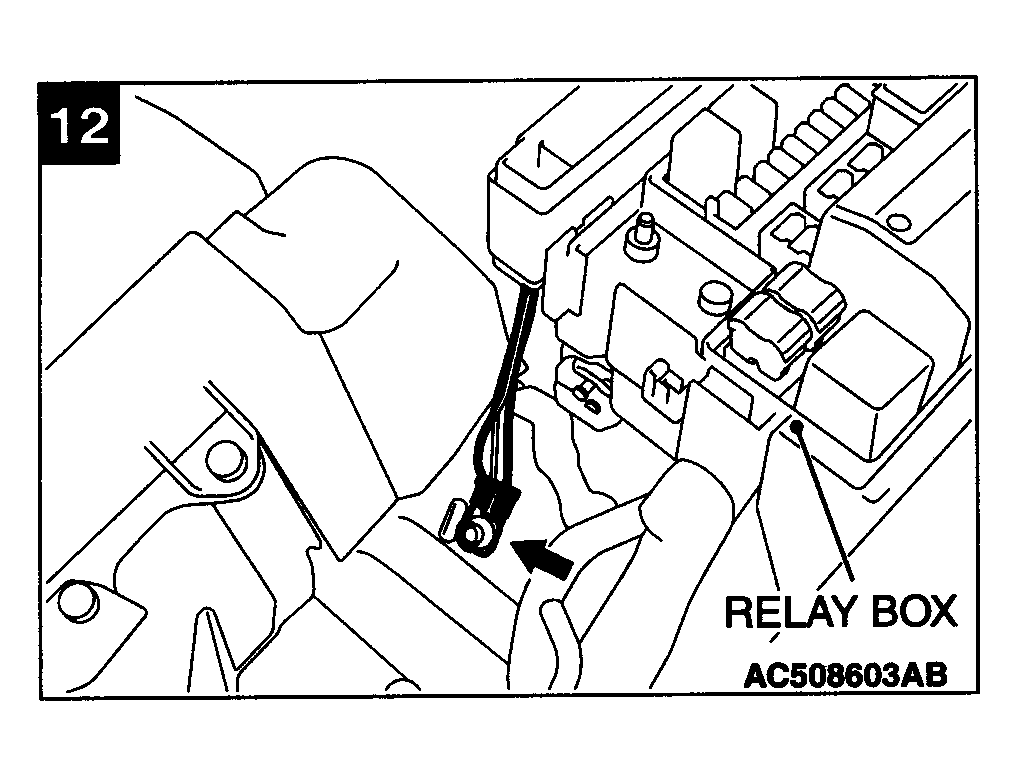

| G12 | At left rear of engine compartment, under relay box. See Figure. |

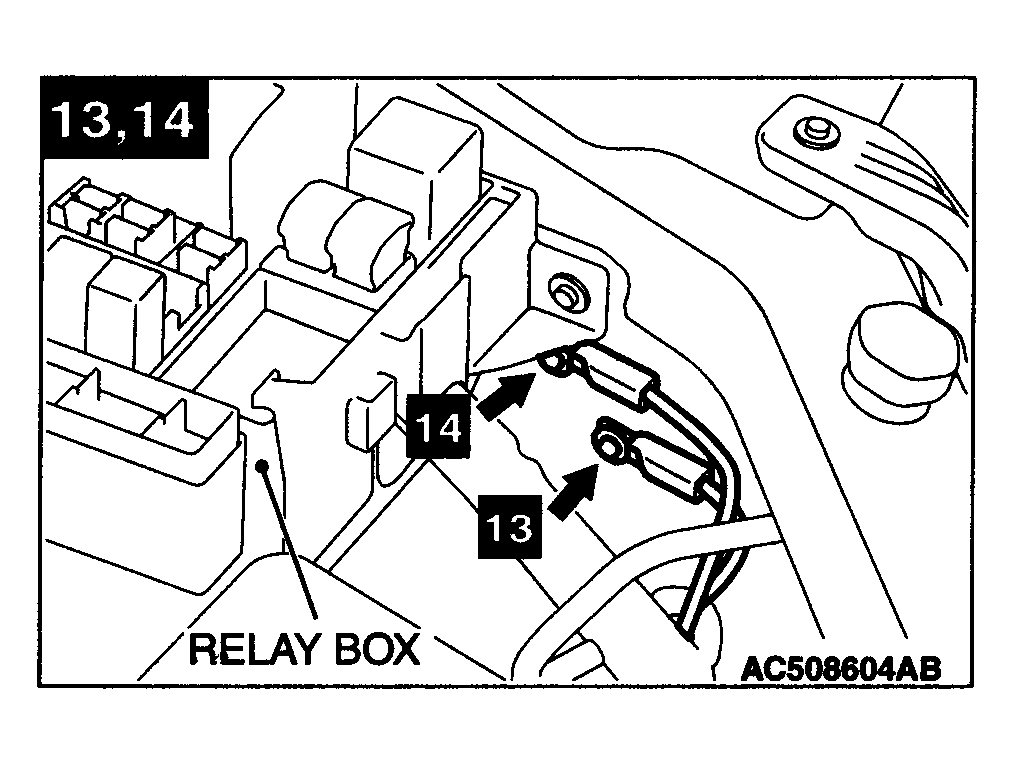

| G13 | At left rear of engine compartment, near relay box. See Figure. |
| G14 | At left rear of engine compartment, near relay box. See Figure. |

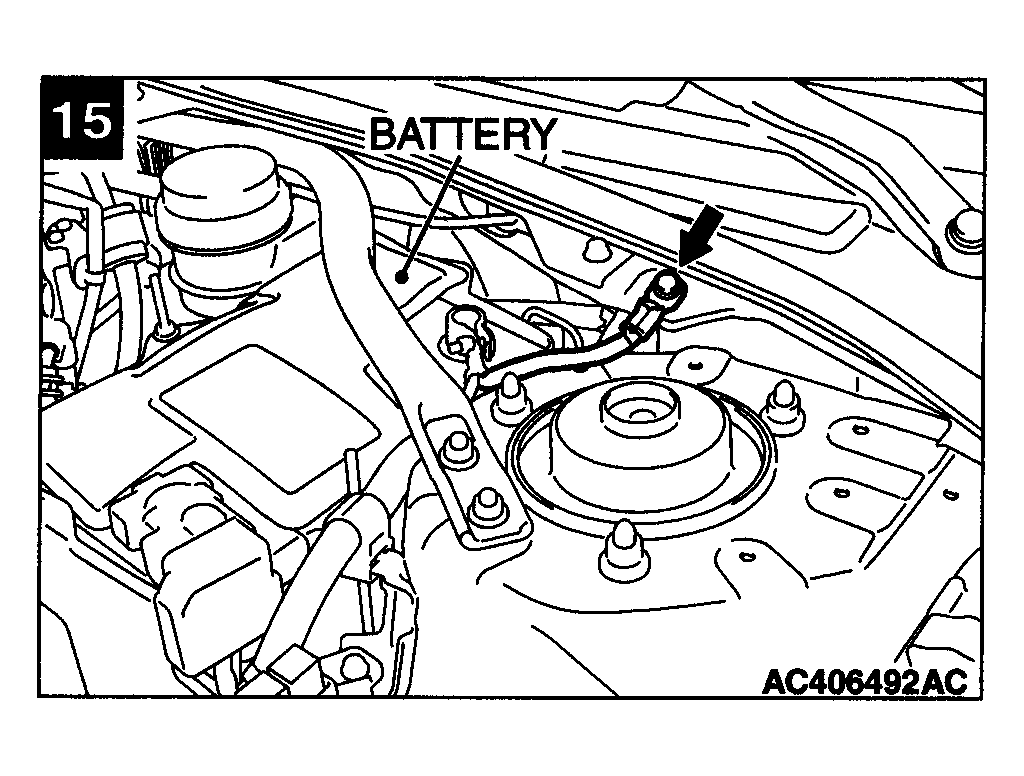

| G15 | Near left front shock tower. See Figure. |

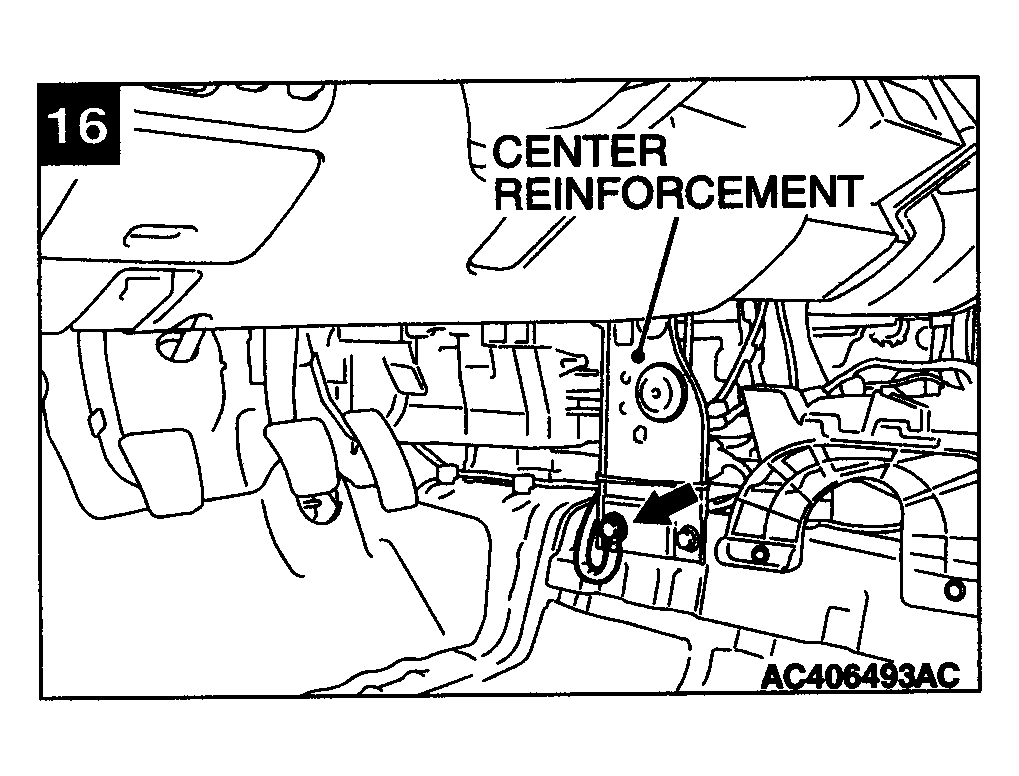

| G16 | Below center of dash. See Figure. |

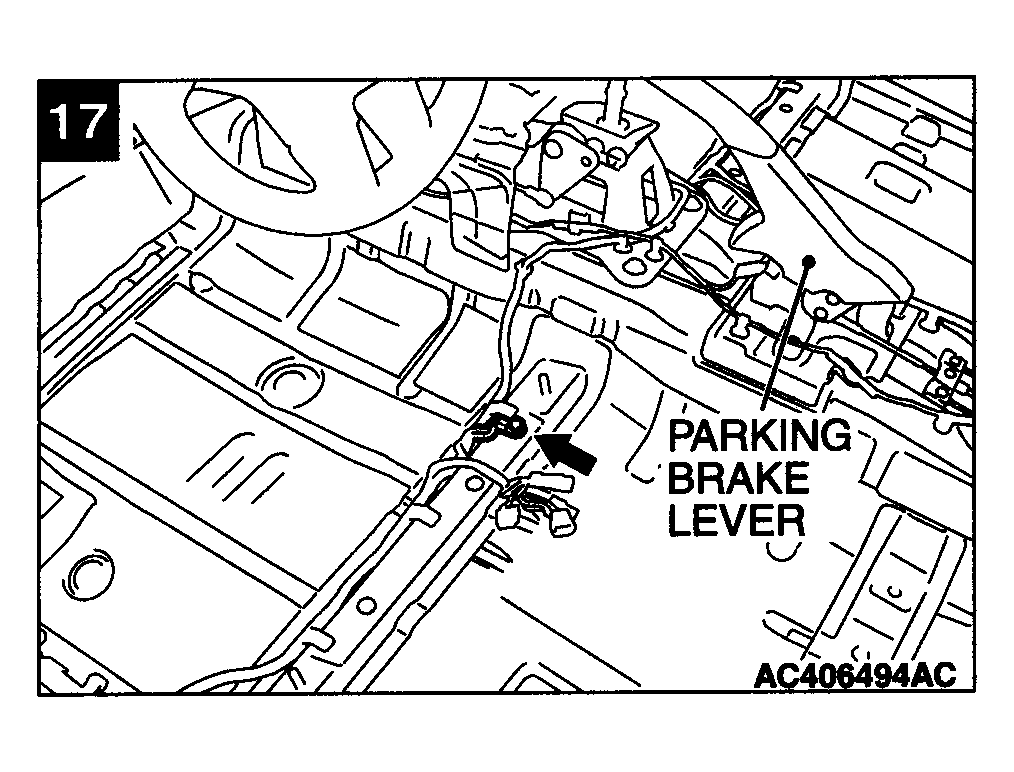

| G17 | Under floor console, near parking brake lever. See Figure. |
| G18 | Right front of luggage compartment. See Figure. |
