Electrical Component Locator: Connectors

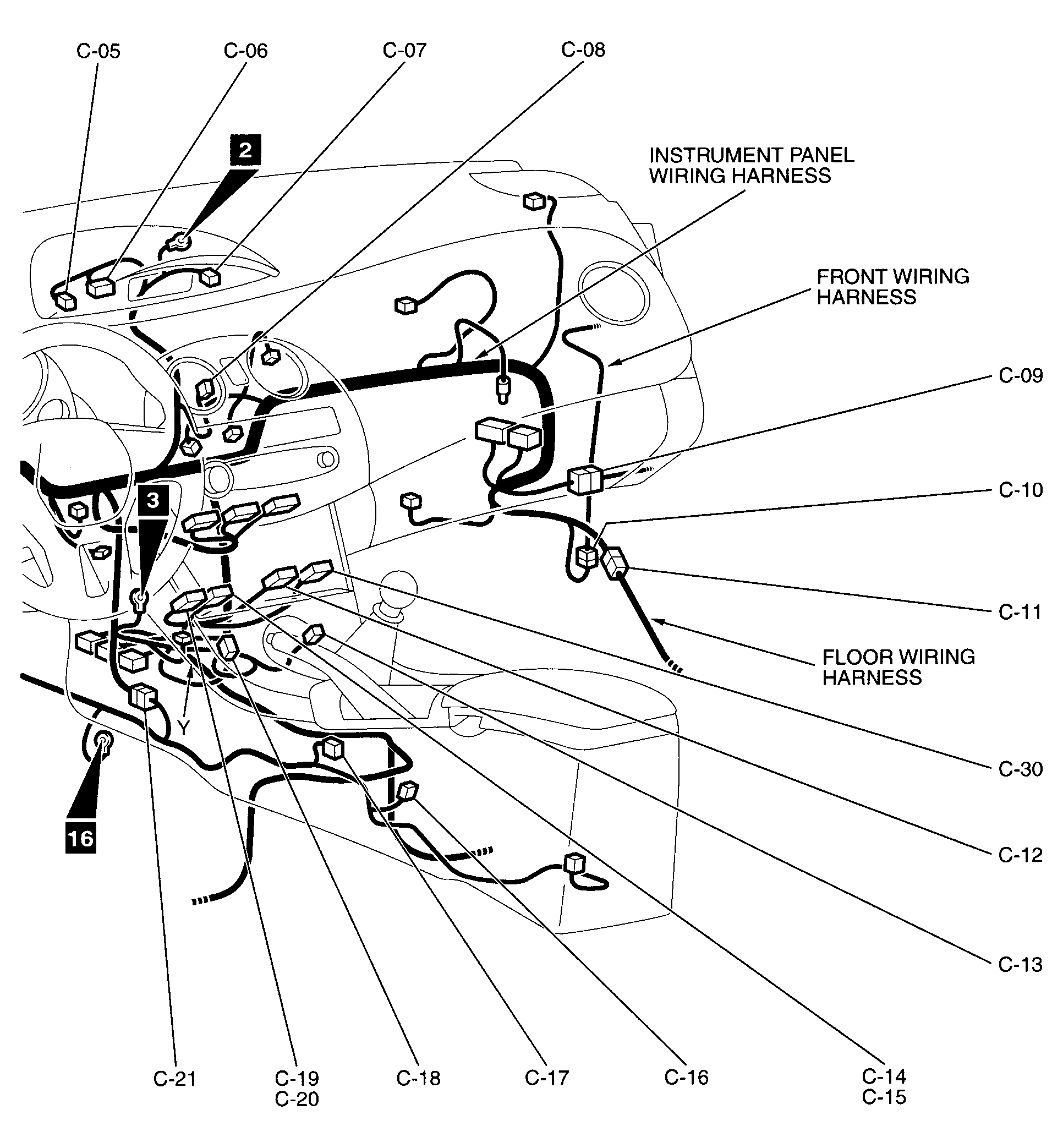

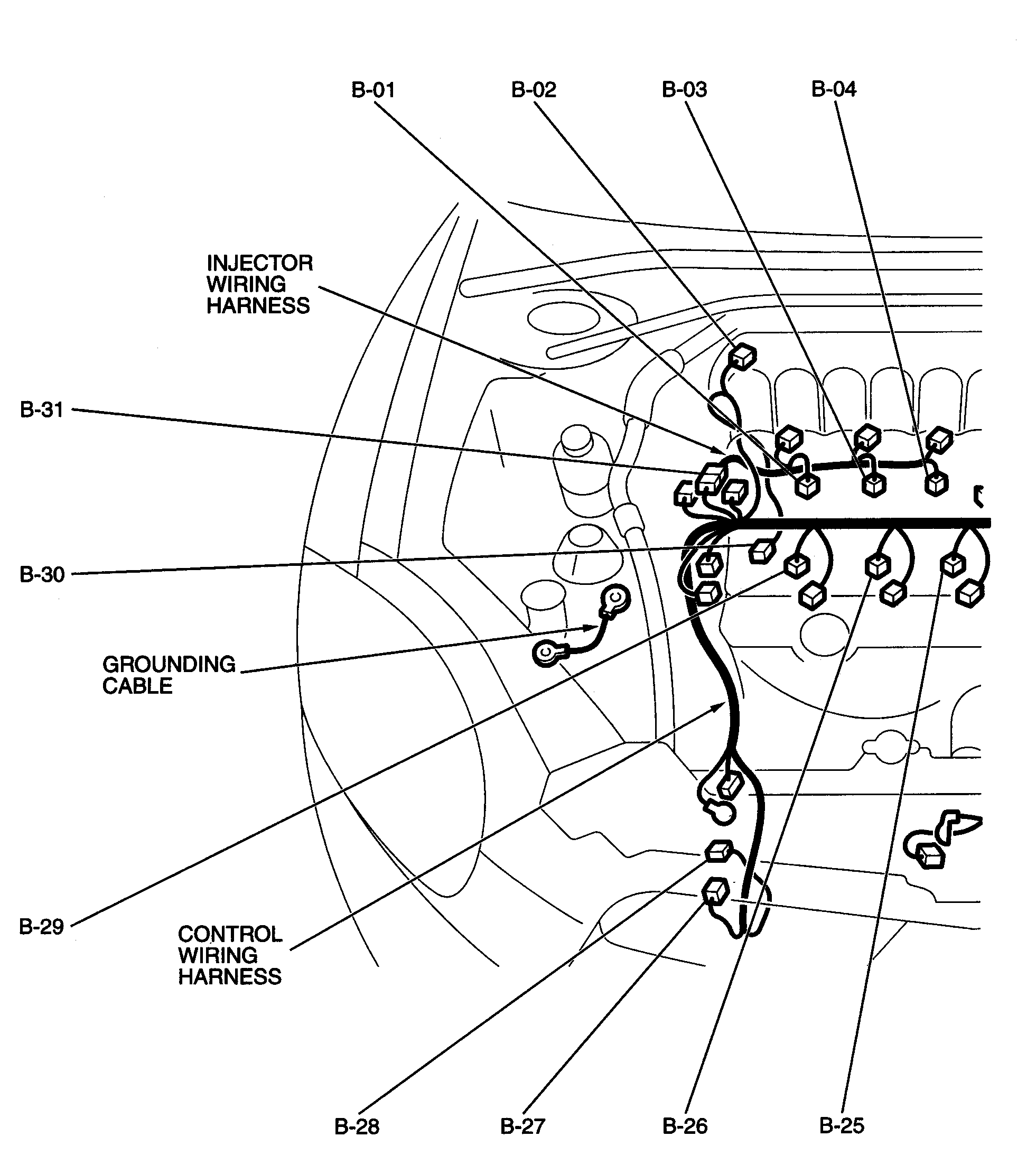

CONNECTORS LOCATION
| Component | Location |
|---|---|
| A15 (Gray, 17 Pin) | Left side of engine compartment. See Figure. |
| B31 (Black, 10 Pin) | Right front of engine. See Figure. |
| C09 (White, 19 Pin) | Behind right end of dash. See Figure. |
| C10 (White, 2 Pin) | At right kick panel. See Figure. |
| C11 (White, 10 Pin) | At right kick panel. See Figure. |
| C21 (White, 16 Pin) | Under front of center floor console. See Figure. |
| C23 (White, 43 Pin) | At left kick panel. See Figure. |
| C24 (White, 38 Pin) | At left kick panel. See Figure. |
| C25 (White, 32 Pin) | Under left end of dash. See Figure. |
| C26 (White, 16 Pin) | Behind left end of dash. See Figure. |
| C27 (White, 5 Pin) | Behind left end of dash. See Figure. |
| C31 (Black, 2 Pin) | Behind left end of dash. See Figure. |
| C303 (Gray, 5 Pin) | In steering column. See Figure. |
| D29 (White, 3 Pin) | In left "A" pillar. See Figure. |
| D30 (White, 3 Pin) | Left front of roof. See Figure. |
| D40 (Gray, 2 Pin) | Behind right quarterpanel. See Figure. |
| D42 (White, 4 Pin) | Right front of luggage compartment. See Figure. |
| D43 (Gray, 1 Pin) | Right front of luggage compartment. See Figure. |
| F02 (White, 6 Pin) | Left side of liftgate. See Figure. |
