Ignition Switch Continuity Check

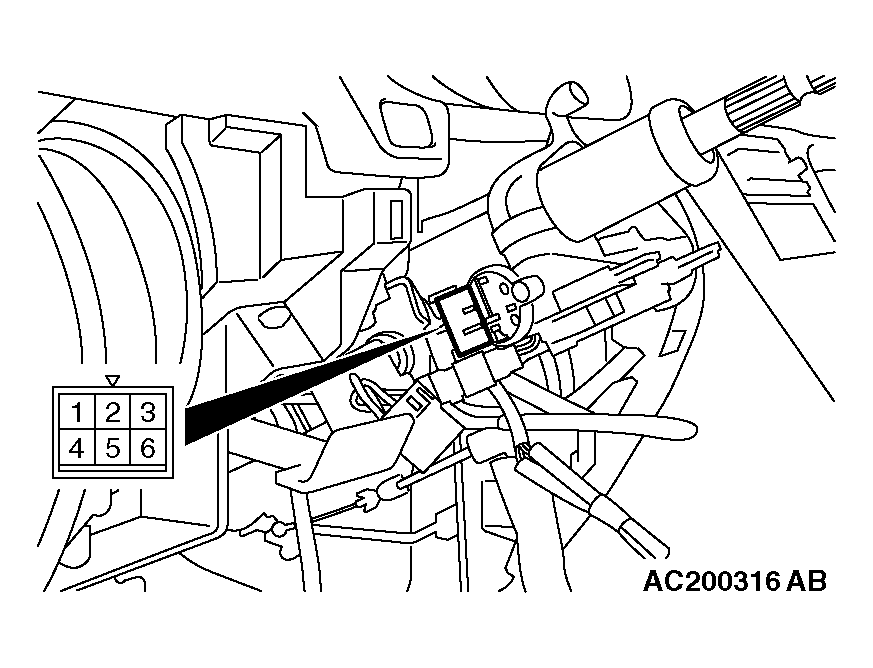

Disconnect ignition switch connector C-303 without removing the ignition switch. Then check the continuity.
TESTER CONNECTION SPECIFIED CONDITION
| SWITCH POSITION | TESTER CONNECTION | SPECIFIED CONDITION |
|---|---|---|
| "LOCK" (OFF) | 1 -2, 1 -3, 1 -4, 1 -5, 1 -6, 2 -3, 2 -4, 2 -5, 2 -6, 3 -4, 3 -5, 3 -6, 4 -5, 4 -6, 5 -6 | Open circuit |
| "ACC" | 1 -6 | Less than 2 ohms |
| "ON" | 1 -2, 1 -4, 1 -6, 2 -4, 2 -6, 4 -6 | Less than 2 ohms |
| "START" | 1 -2, 1 -5, 2 -5 | Less than 2 ohms |
