A/T Control Component Layout

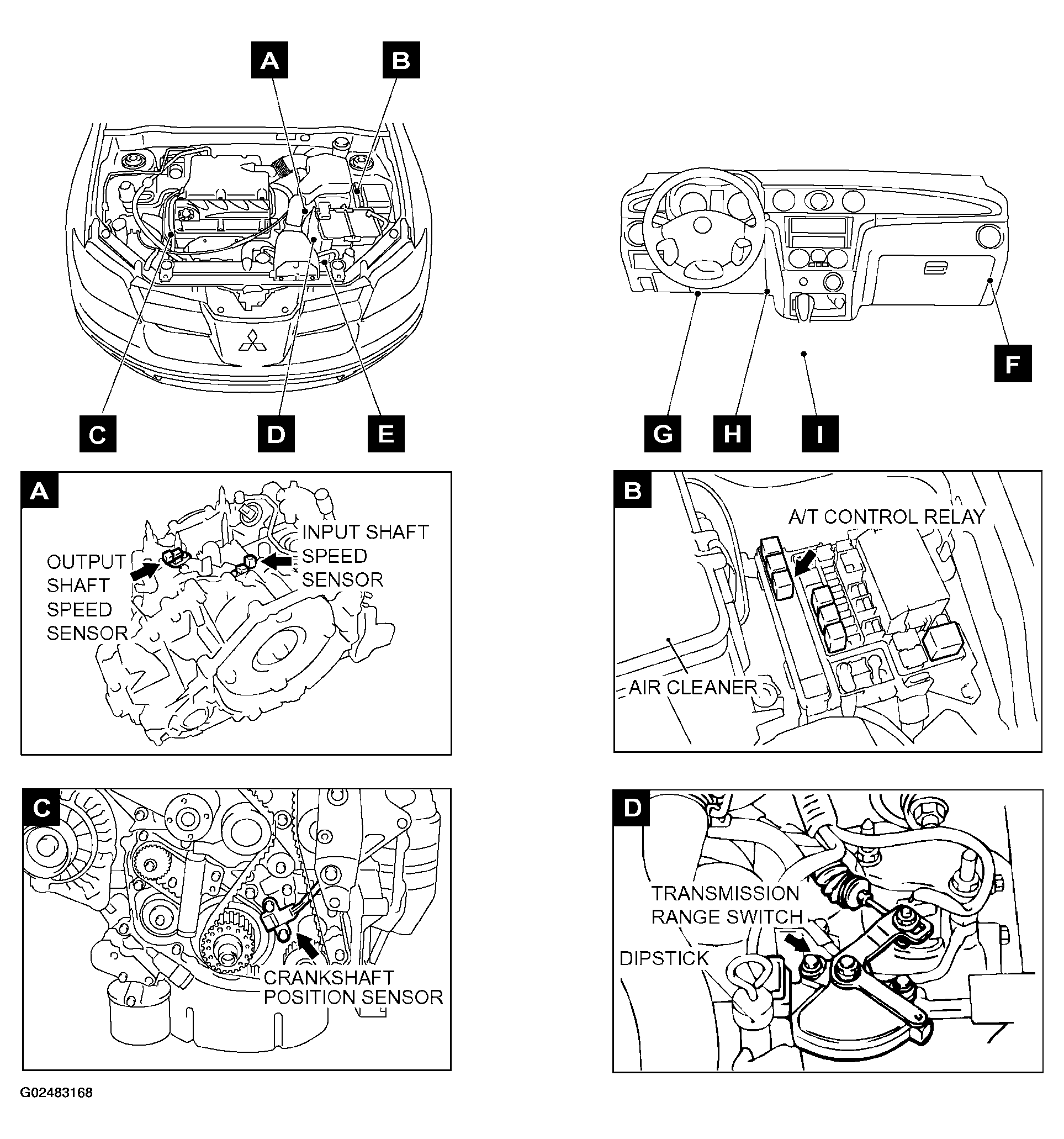

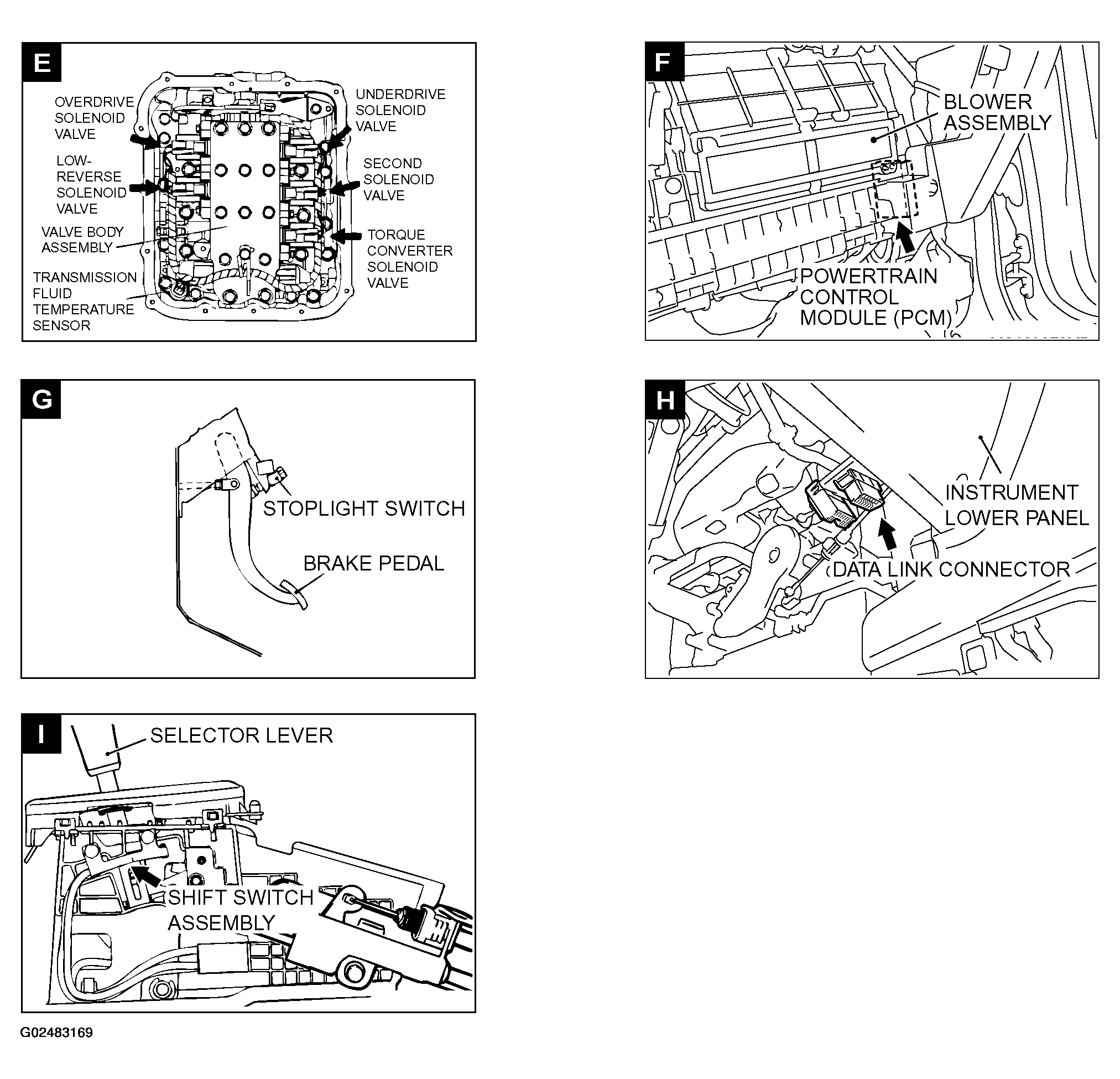

A/T CONTROL COMPONENT LAYOUT
| NAME | SYMBOL | NAME | SYMBOL |
|---|---|---|---|
| A/T control relay | B | Shift switch assembly | I |
| Crankshaft position sensor | C | Solenoid valves | E |
| Data link connector | H | Stoplight switch | G |
| Input shaft speed sensor | A | Transmission fluid temperature sensor | E |
| Output shaft speed sensor | A | Transmission range switch | D |
| Power train control module (PCM) | F |
