Rear Suspension & Wheel Alignment - Except Evolution: General Description

A trailing arm type multi-link suspension has been adopted as the rear suspension. The shock absorber is a hydraulic, cylindrical double-acting type.

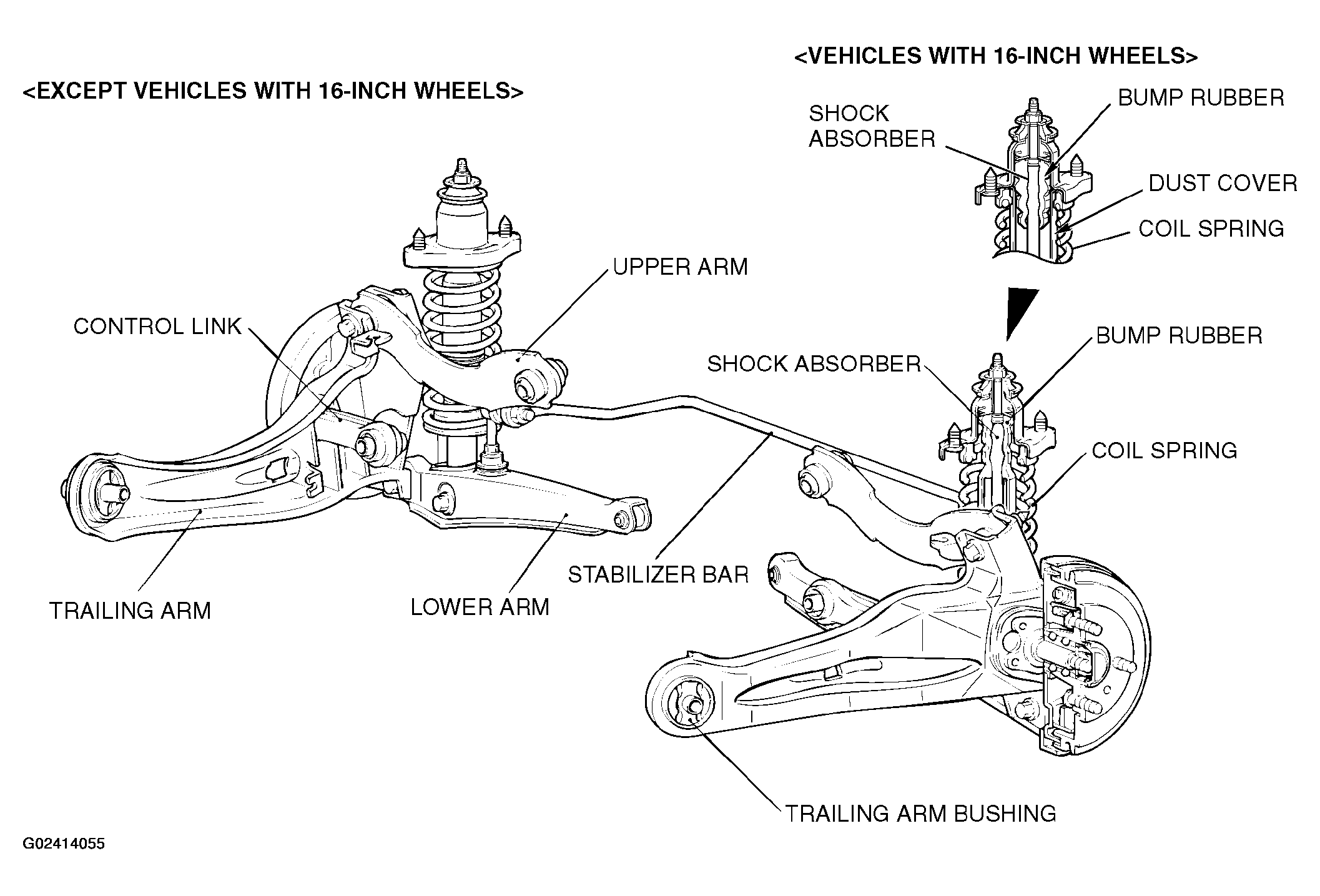

Fig 1: Identifying Trailing Arm Type Multi-Link Suspension
G02414055Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
