Fog Light Switch Continuity Check
FOG LIGHT SWITCH CONTINUITY CHECK
SWITCH POSITION
TESTER CONNECTION
SPECIFIED CONDITION
Pressed
1 - 2
Less than 2 ohms
Released
1 - 2
Open circuit

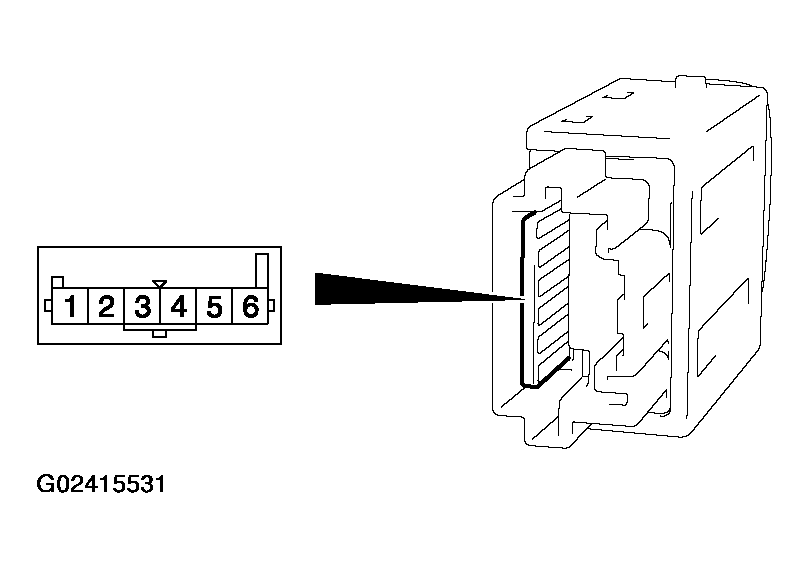

Fig 1: Checking Fog Light Switch Connector
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
