Endeavor XLS, FWD
>>
Repair and Diagnosis
>>
Electrical
>>
Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

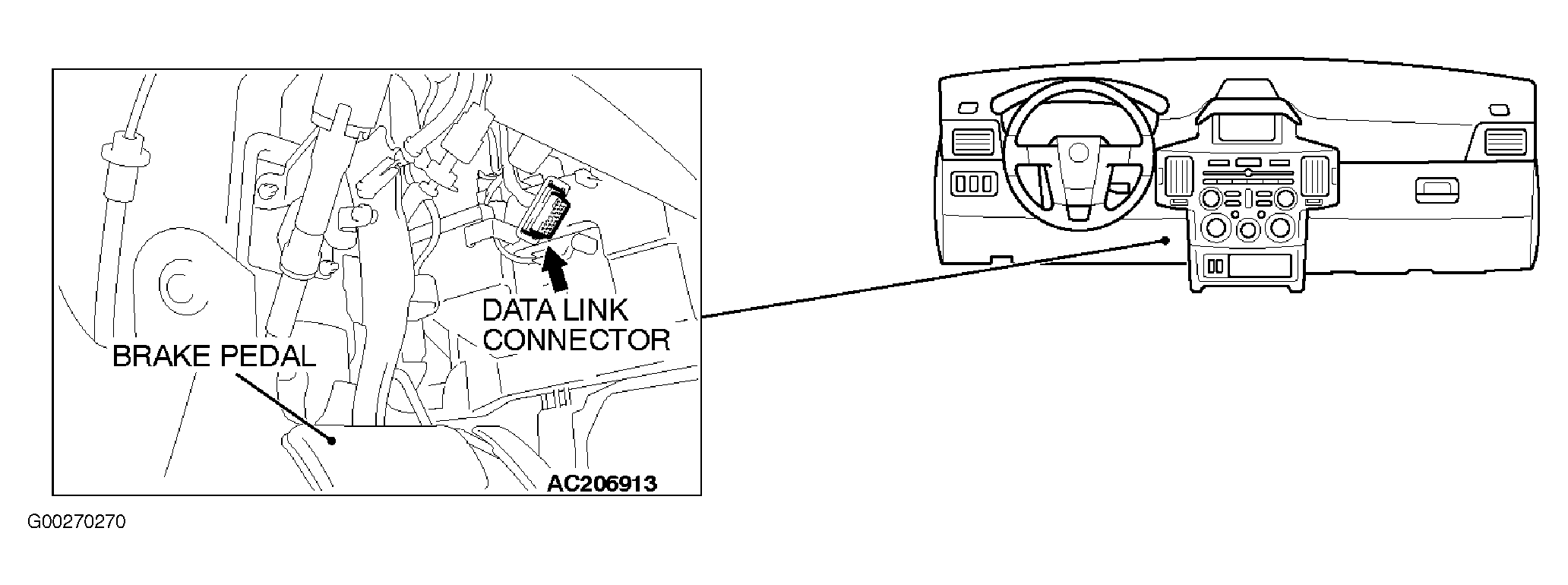

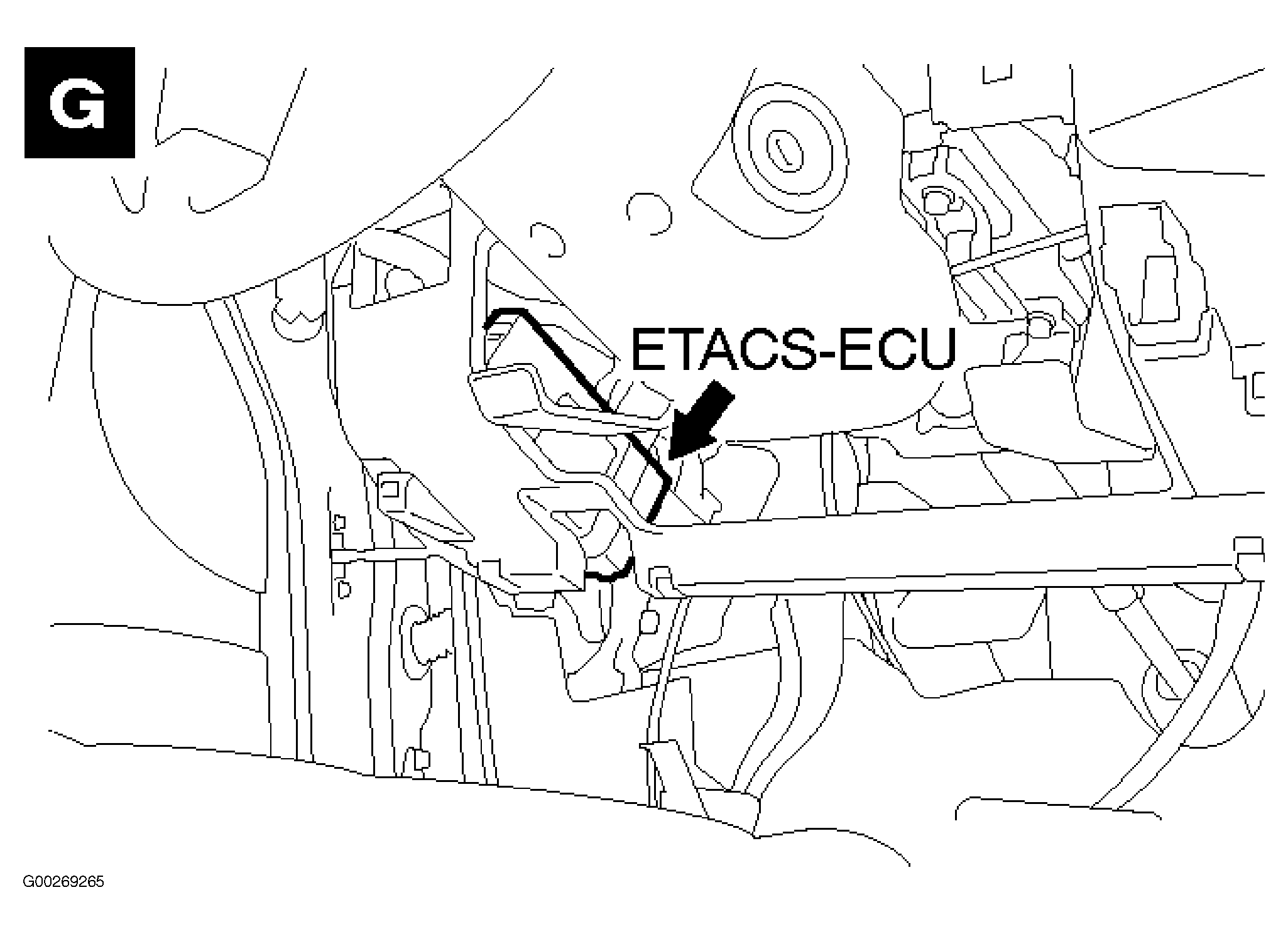

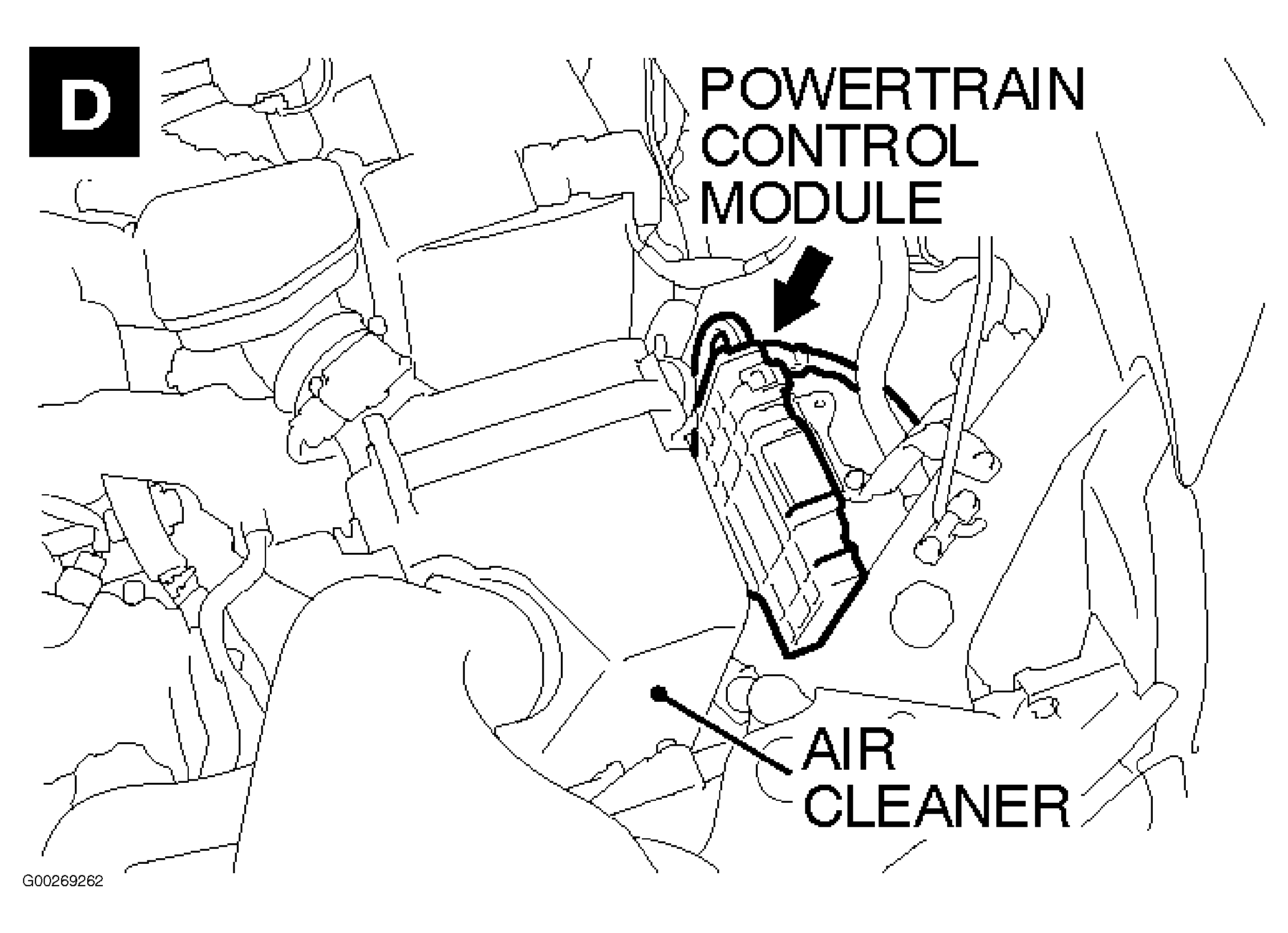

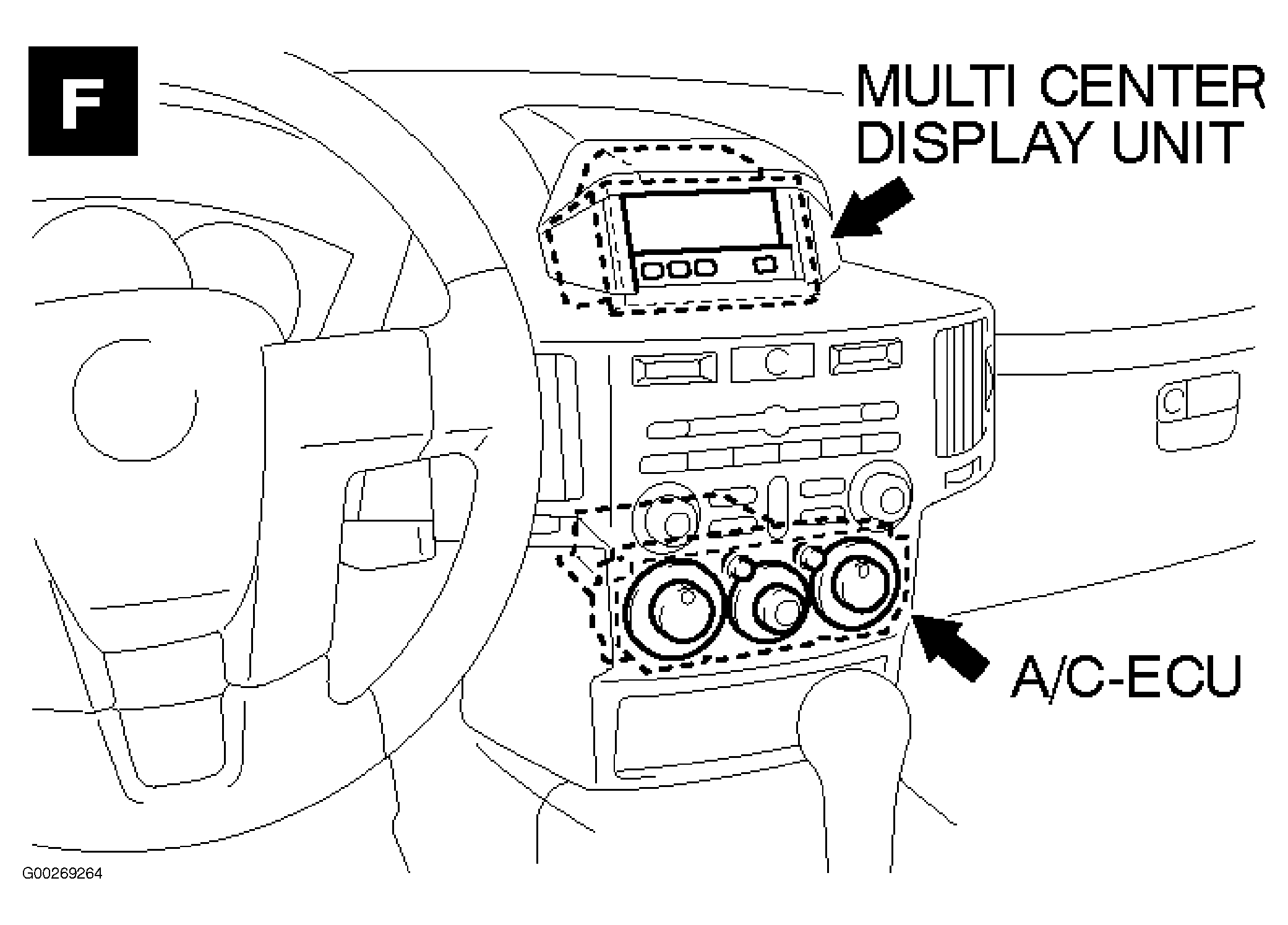

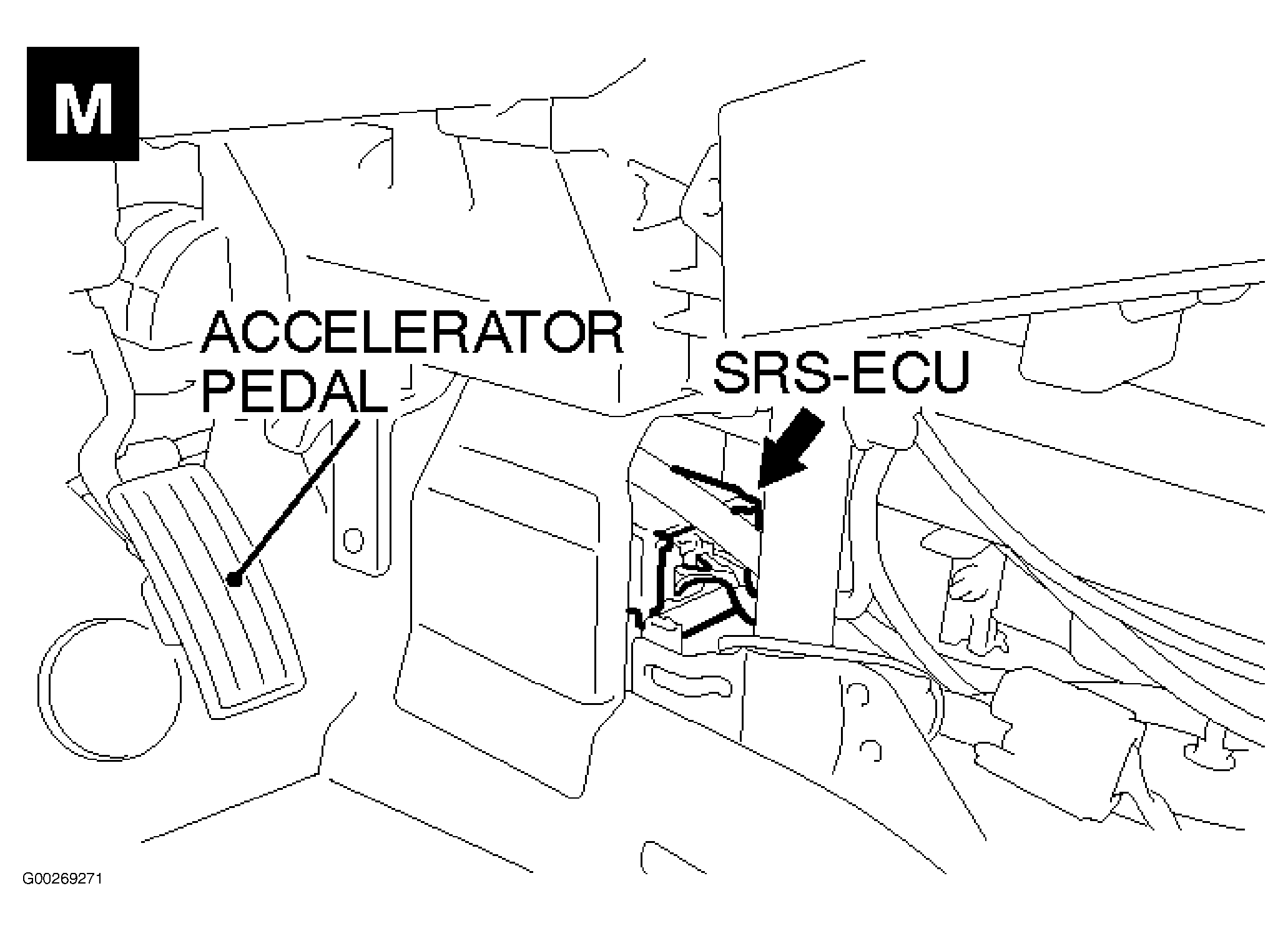

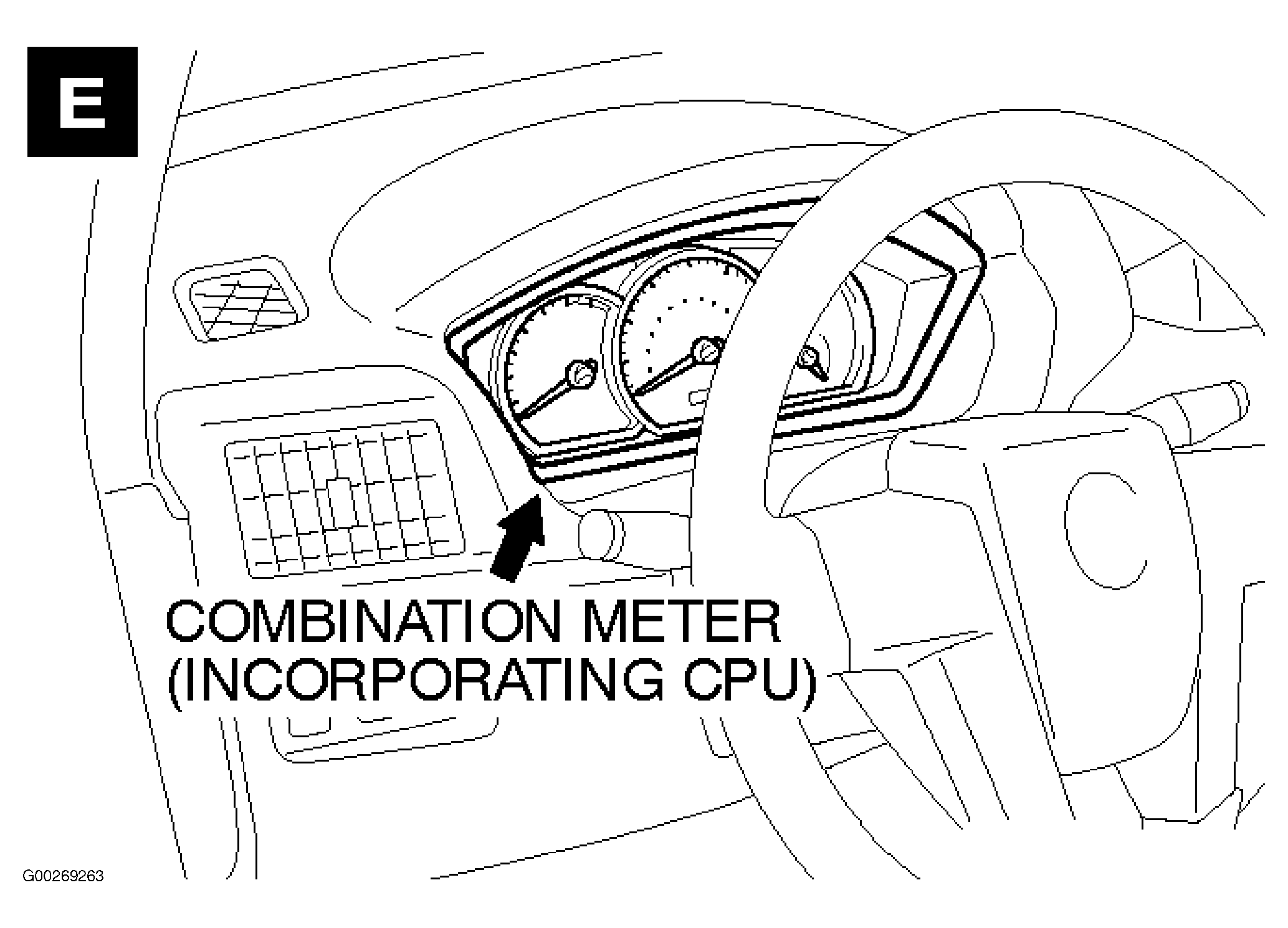

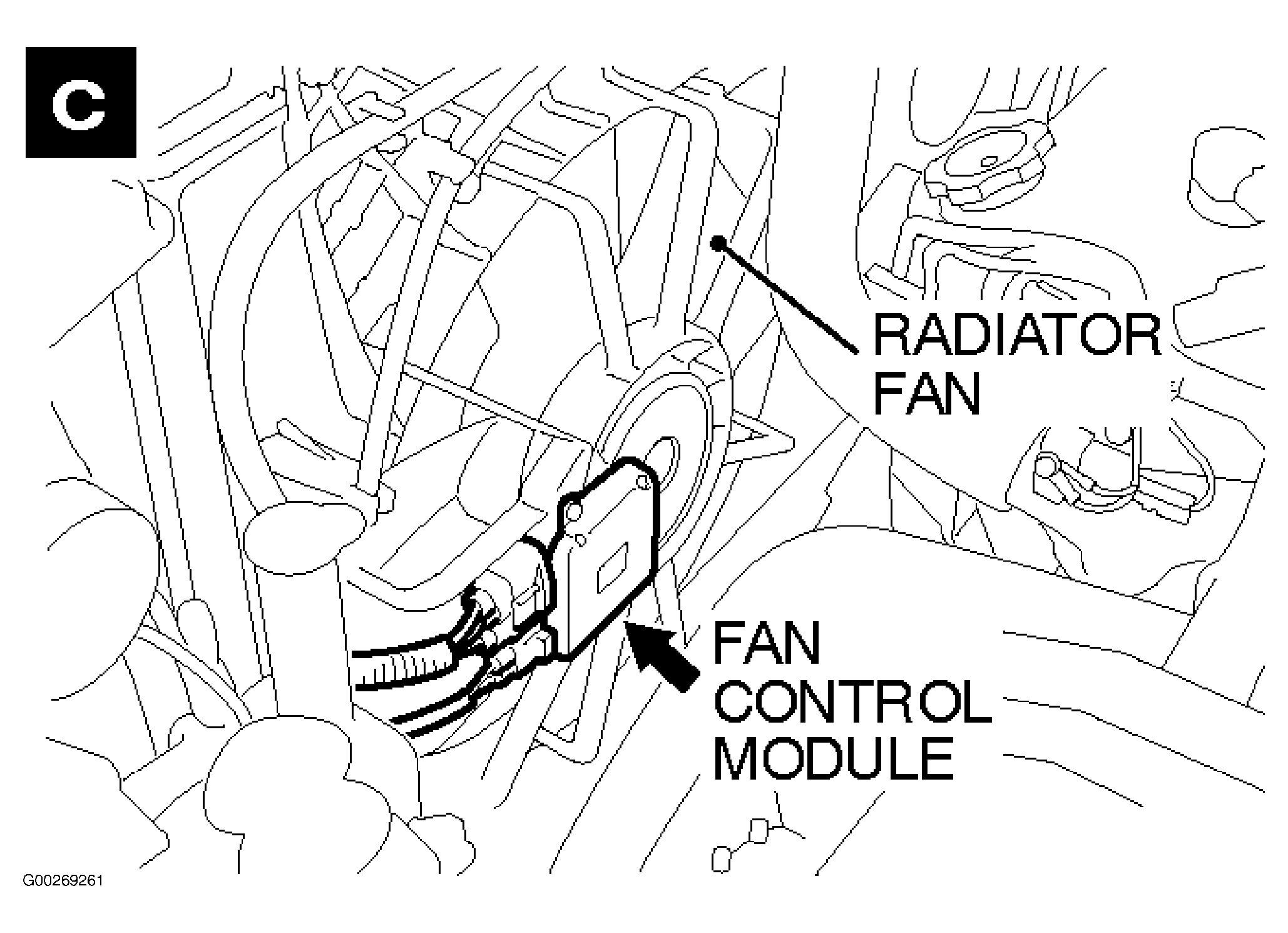

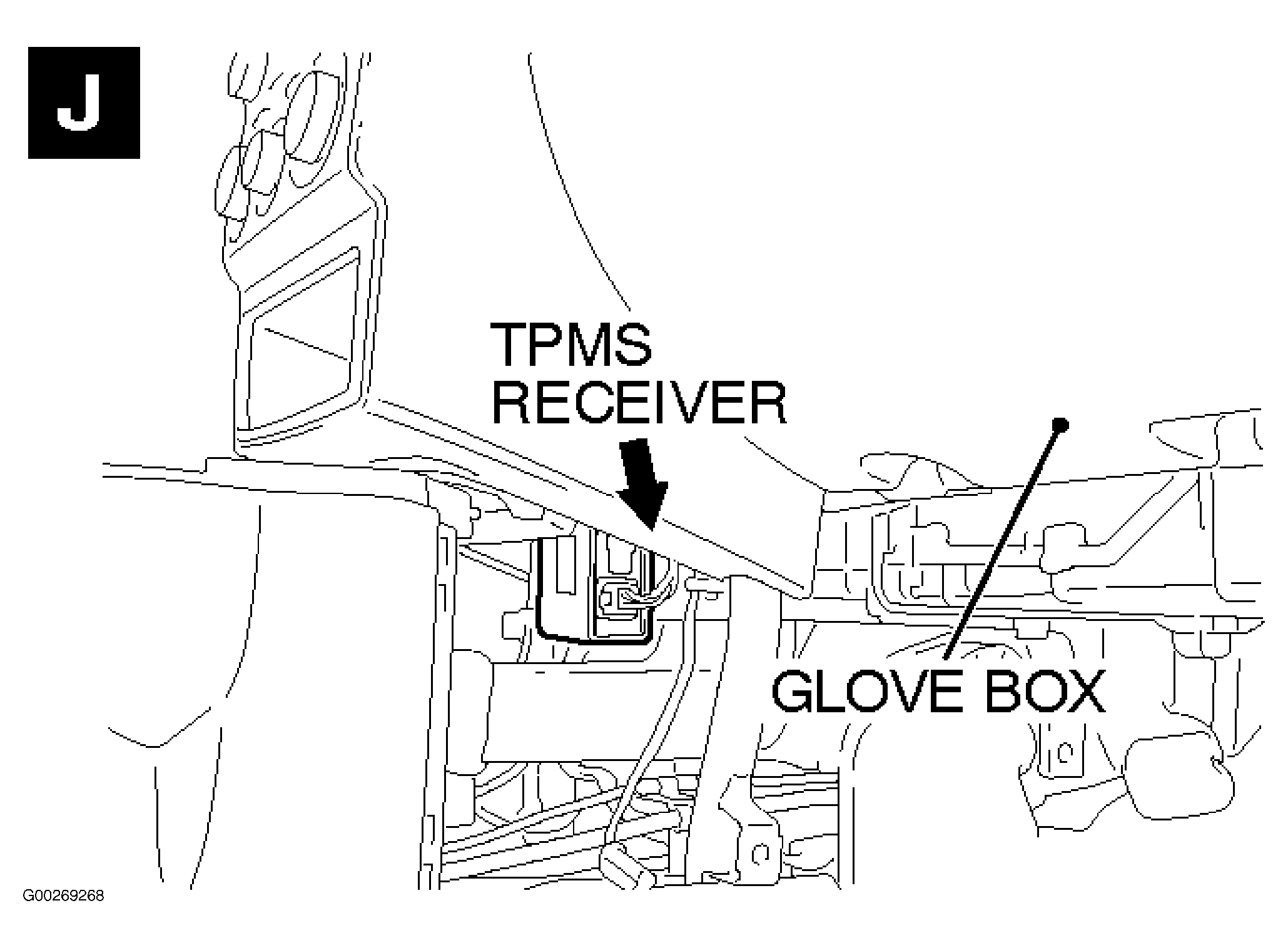

Fig 1: Control Units (1 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

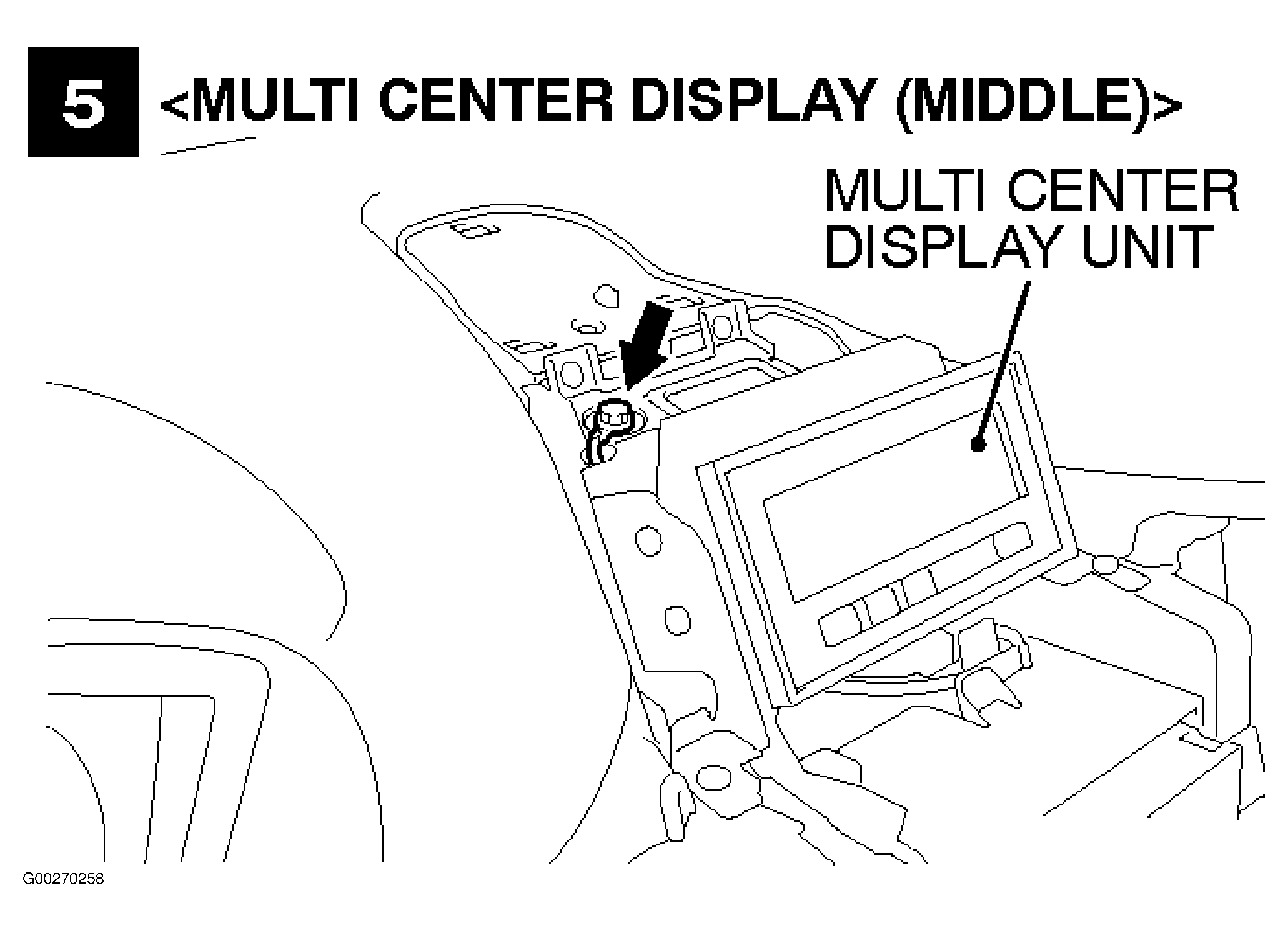

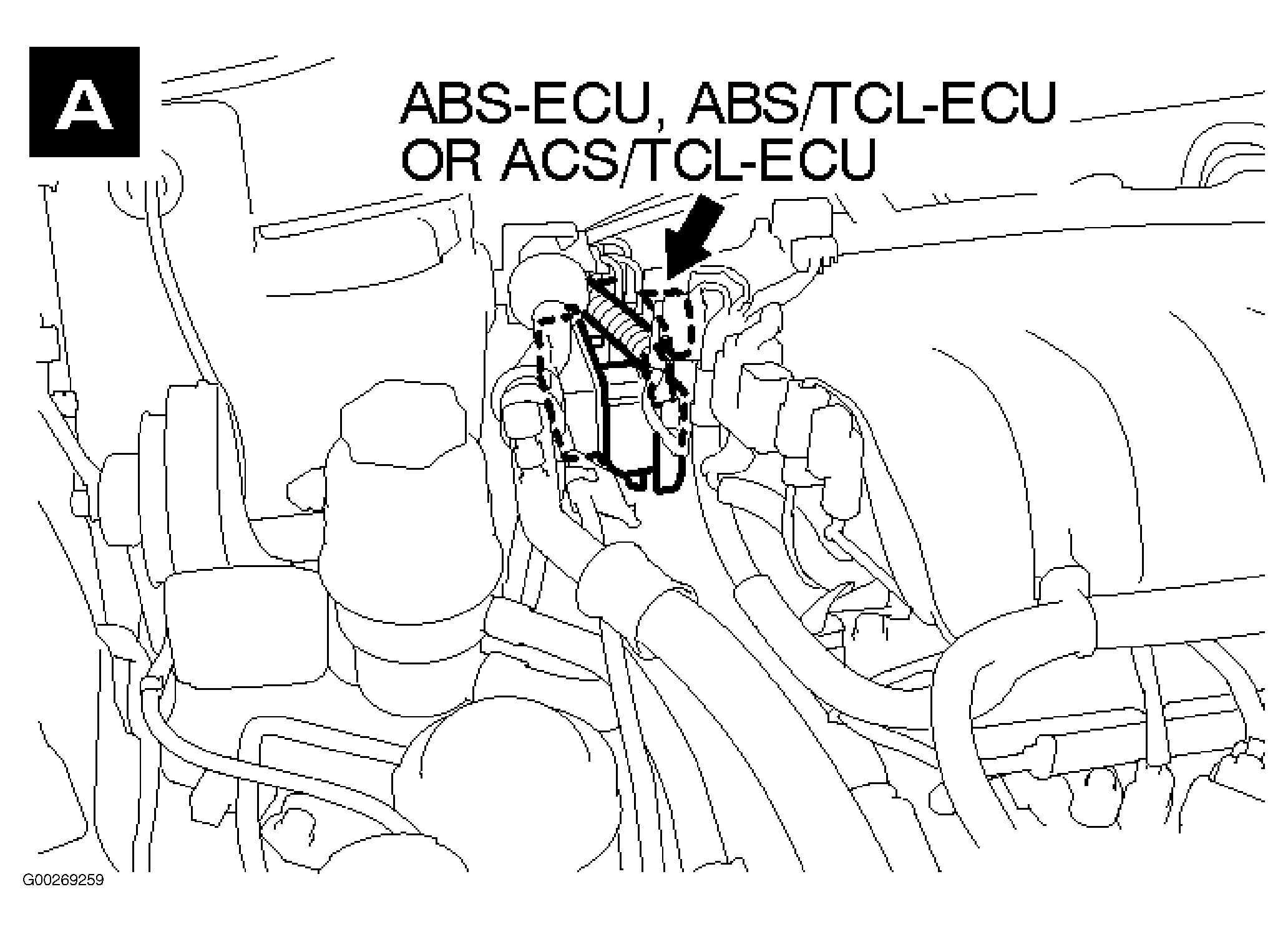

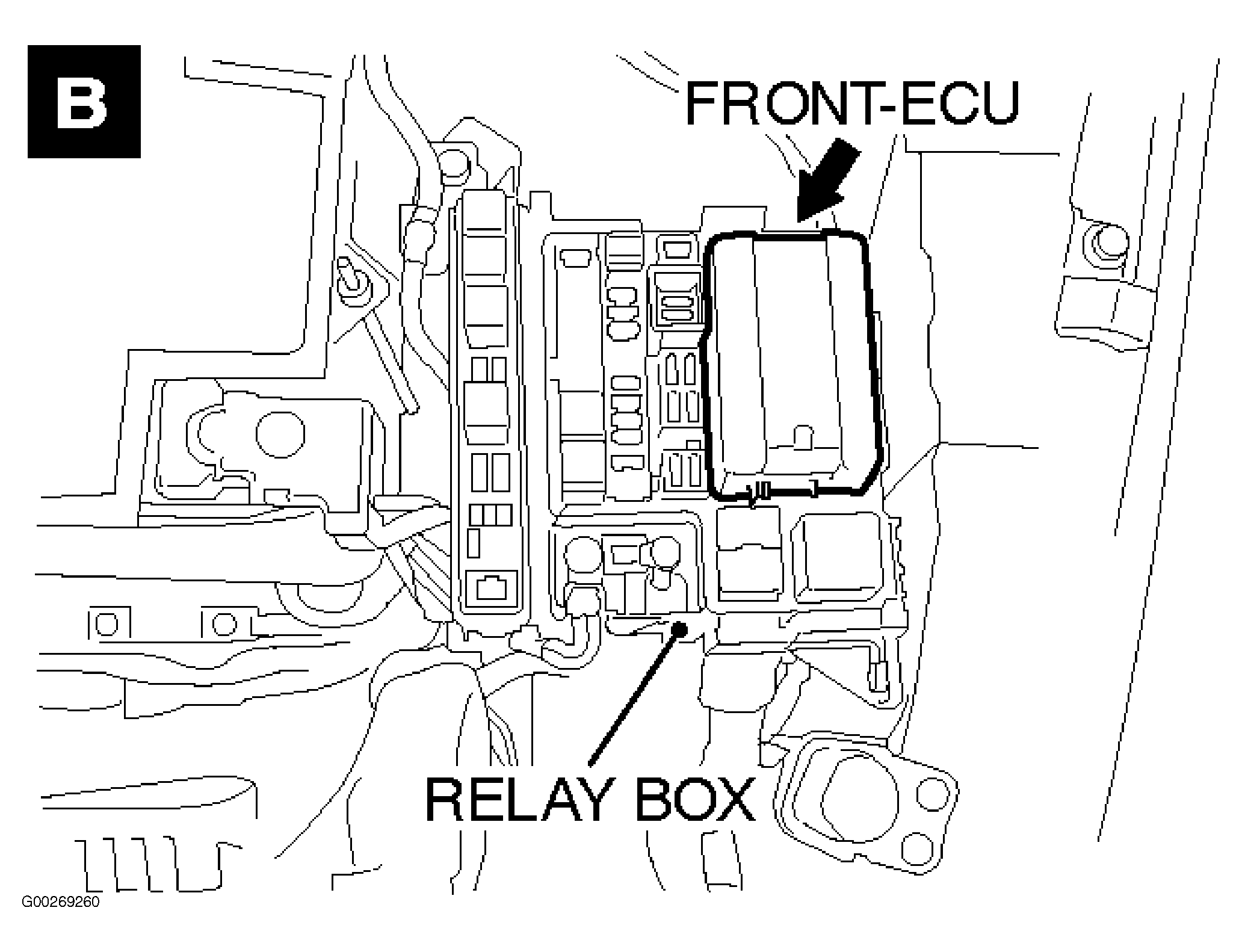

Fig 2: Control Units (2 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

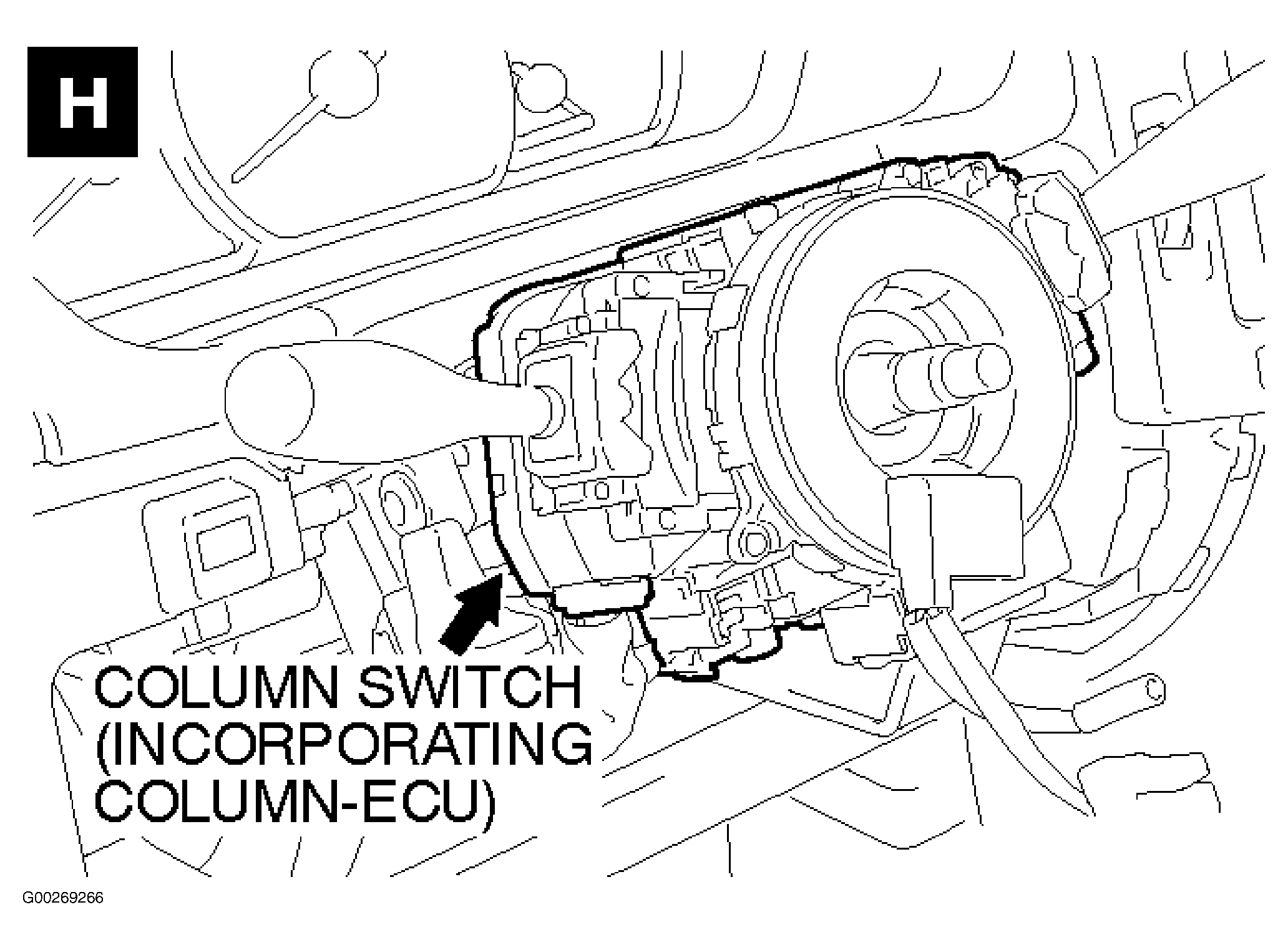

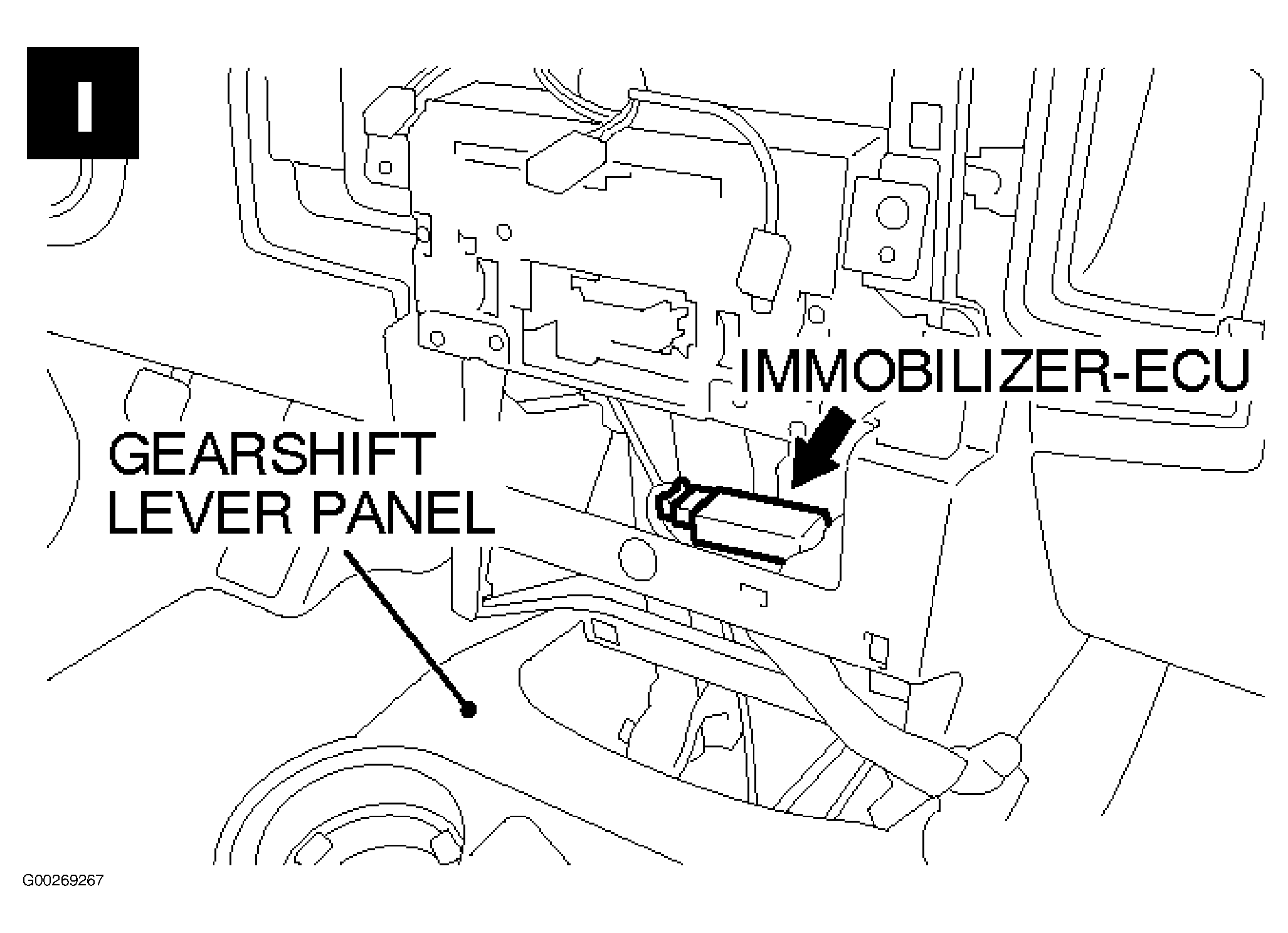

Fig 3: Control Units (3 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

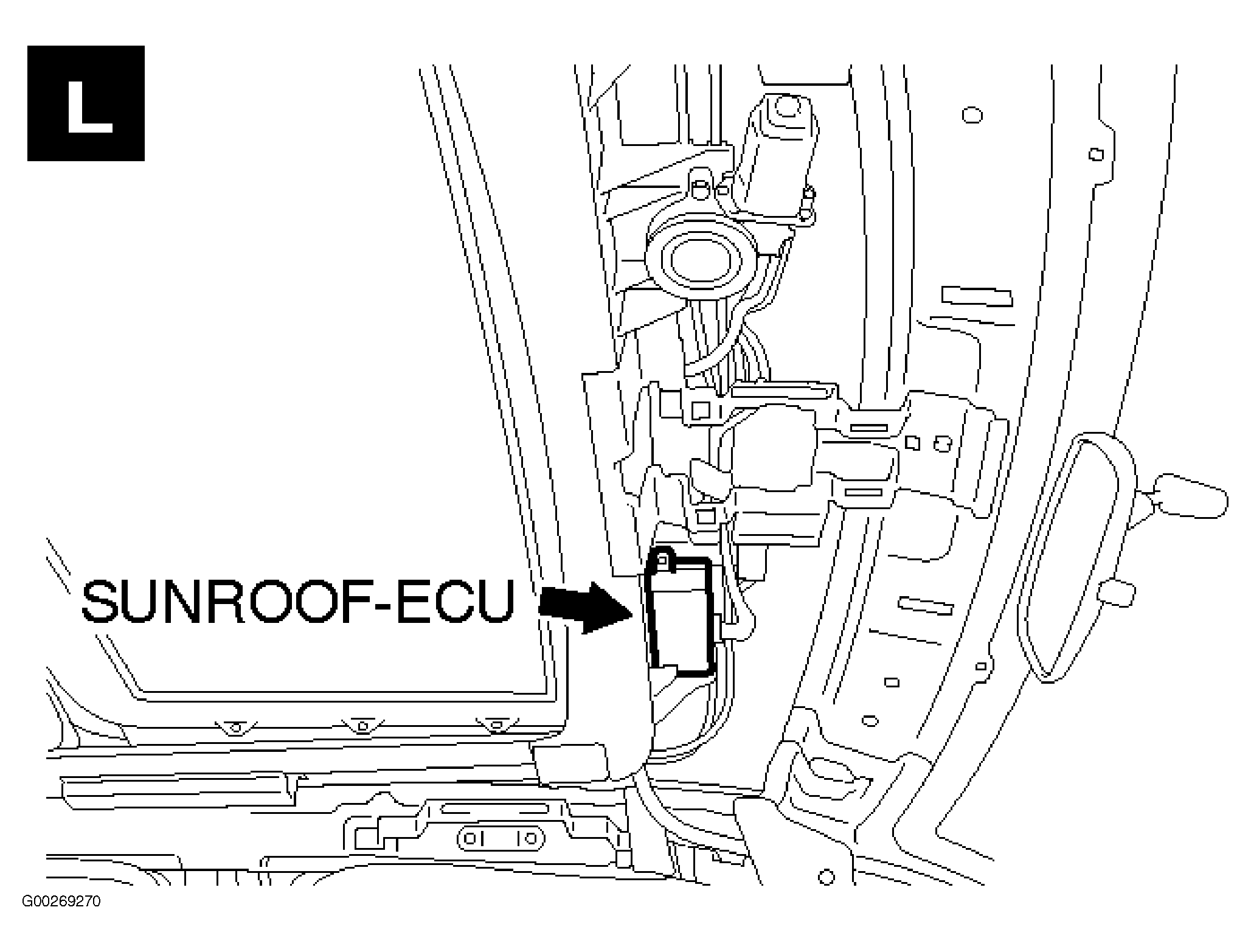

Fig 4: Control Units (4 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Control Units (10 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Control Units (11 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Control Units (12 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Control Units (13 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Control Units (14 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

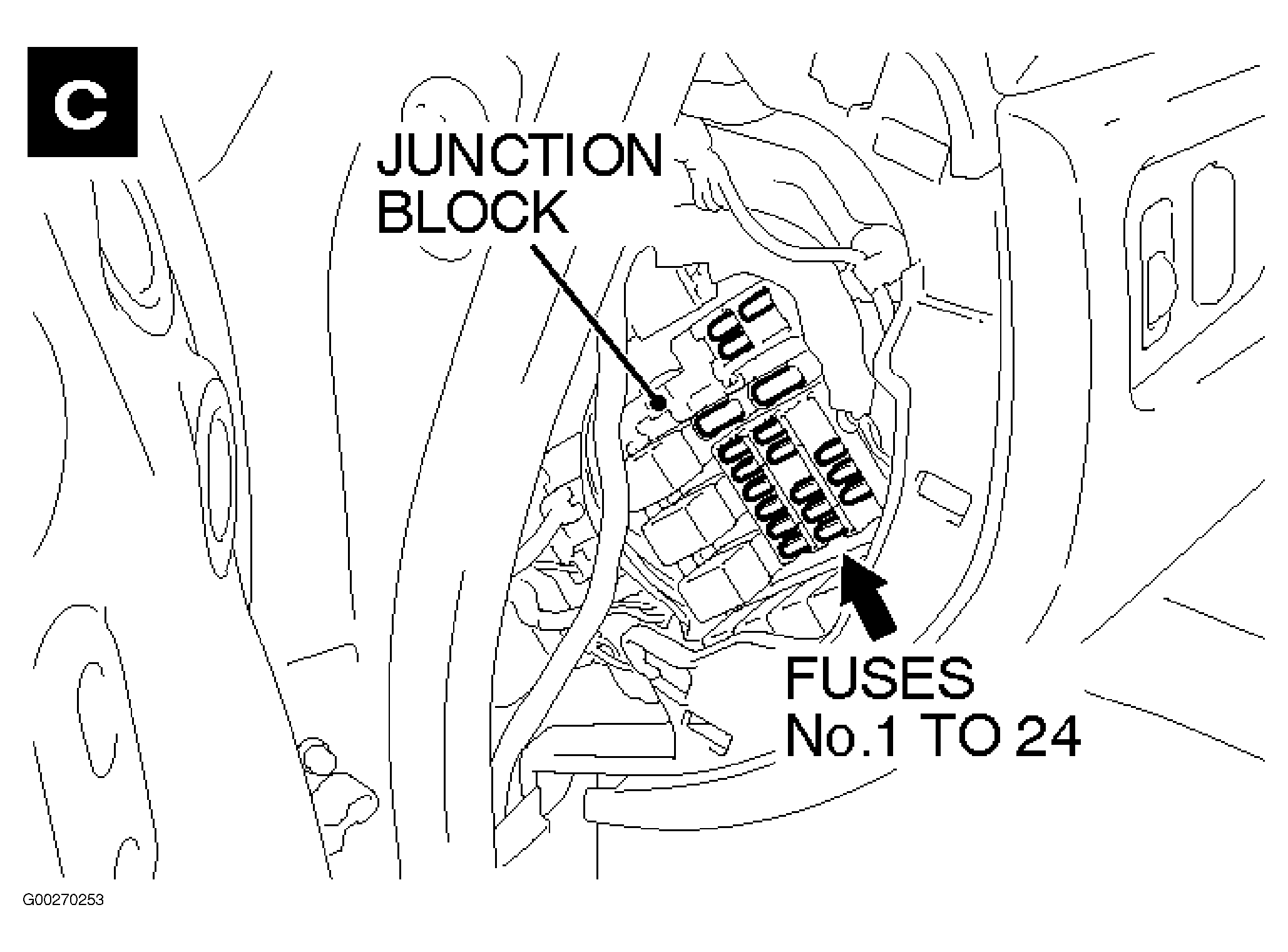

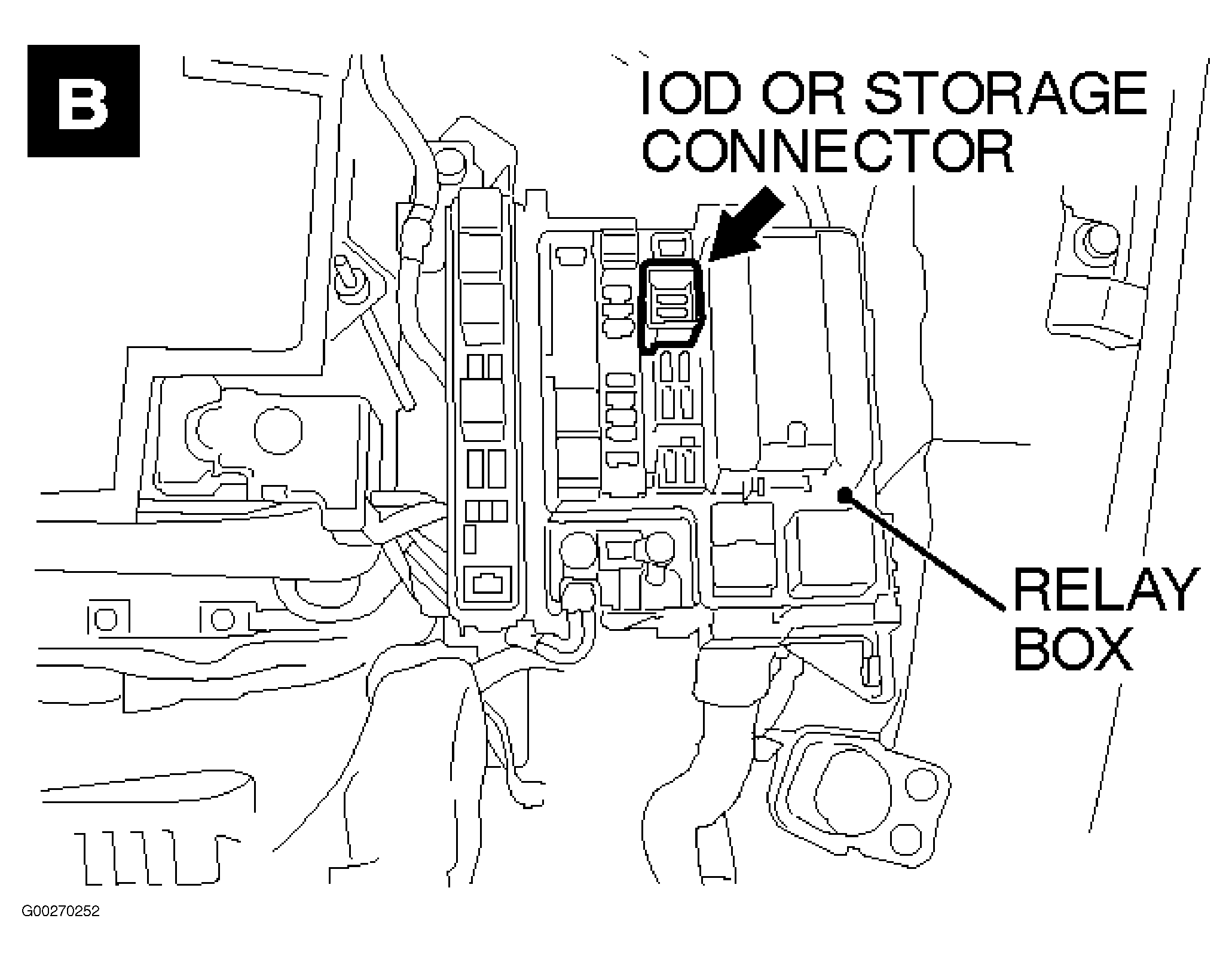

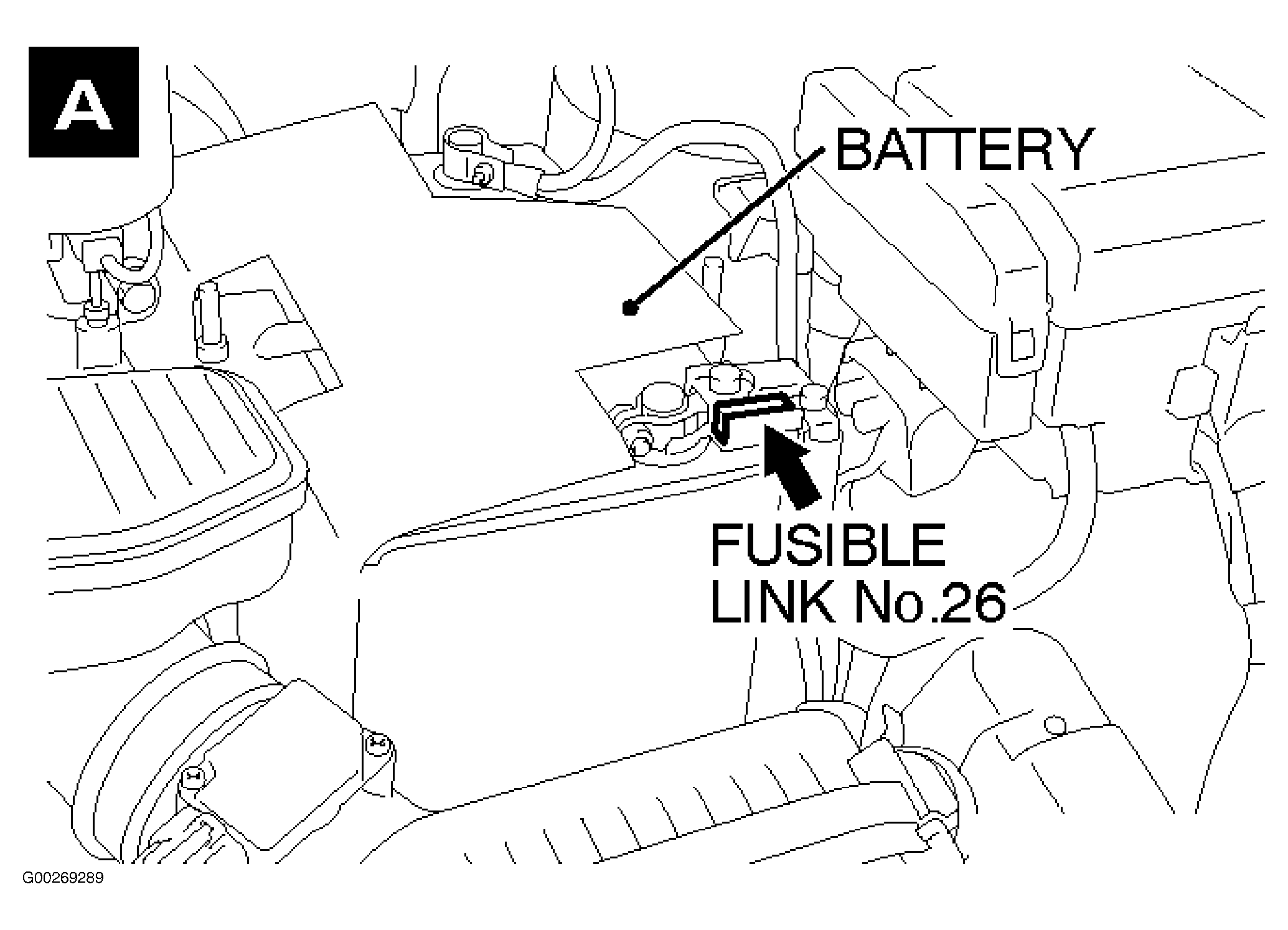

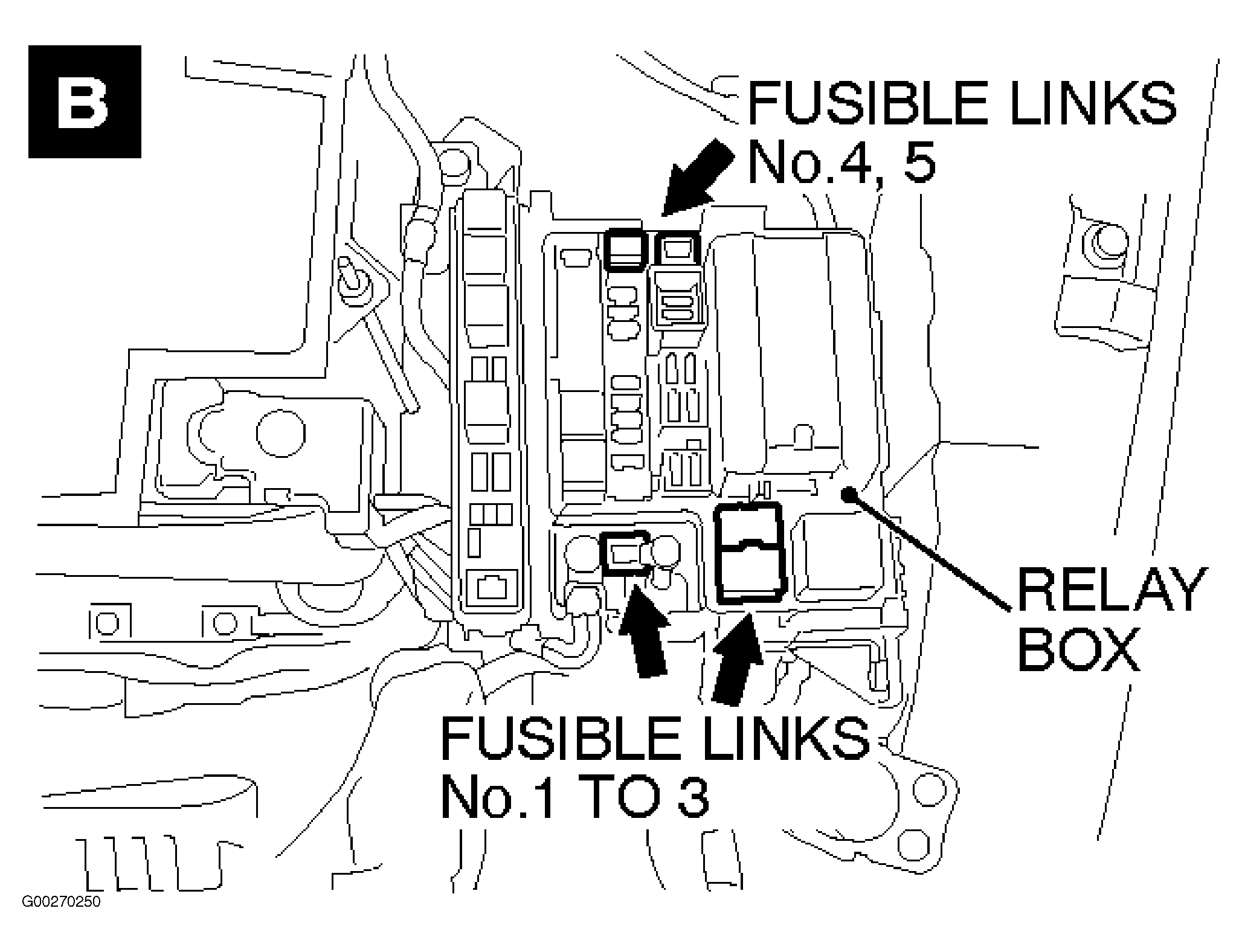

Fig 15: Fusible Links & IOD Or Storage Connector (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Fusible Links & IOD Or Storage Connector (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Fusible Links & IOD Or Storage Connector (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Fusible Links & IOD Or Storage Connector (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

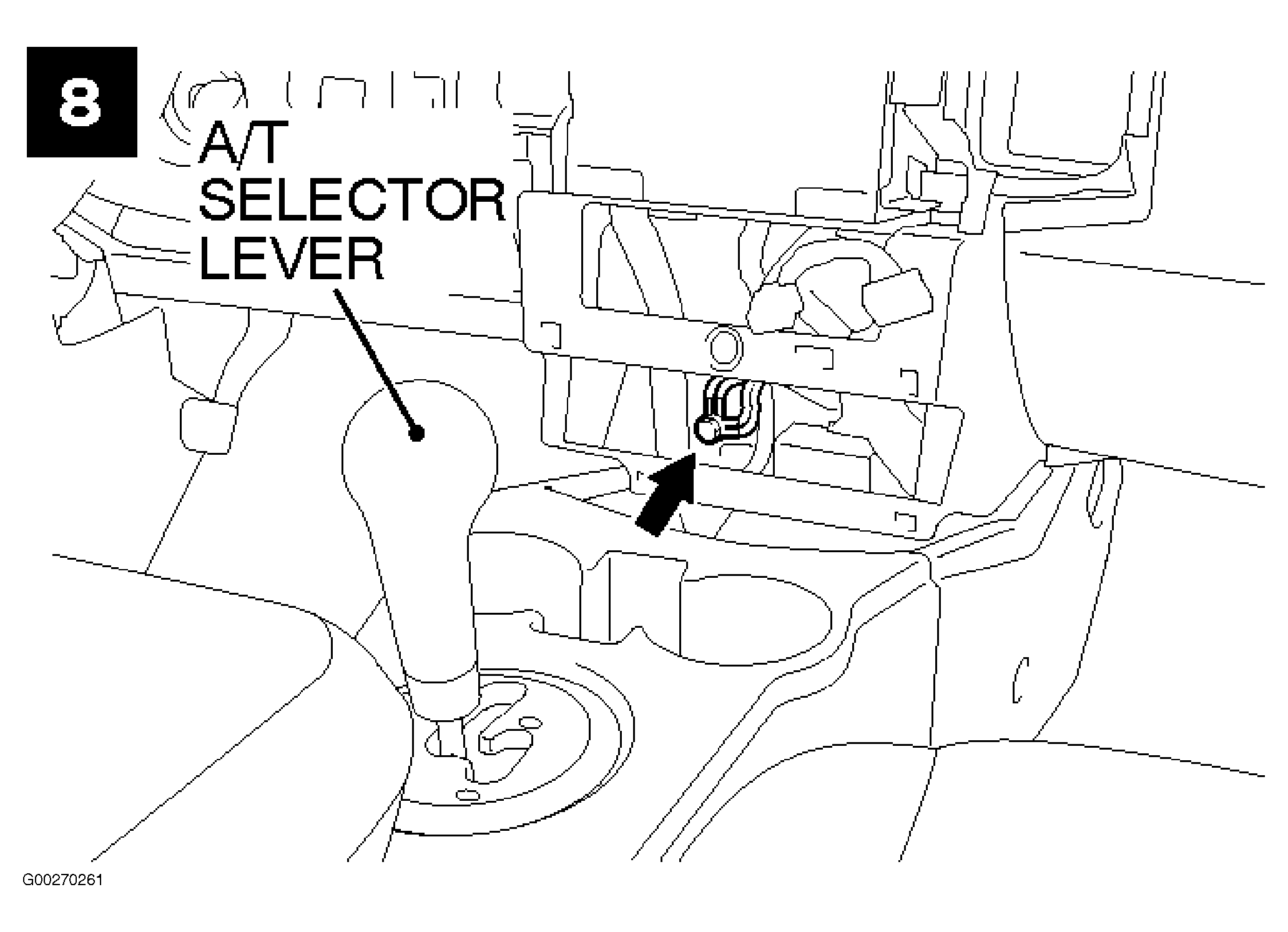

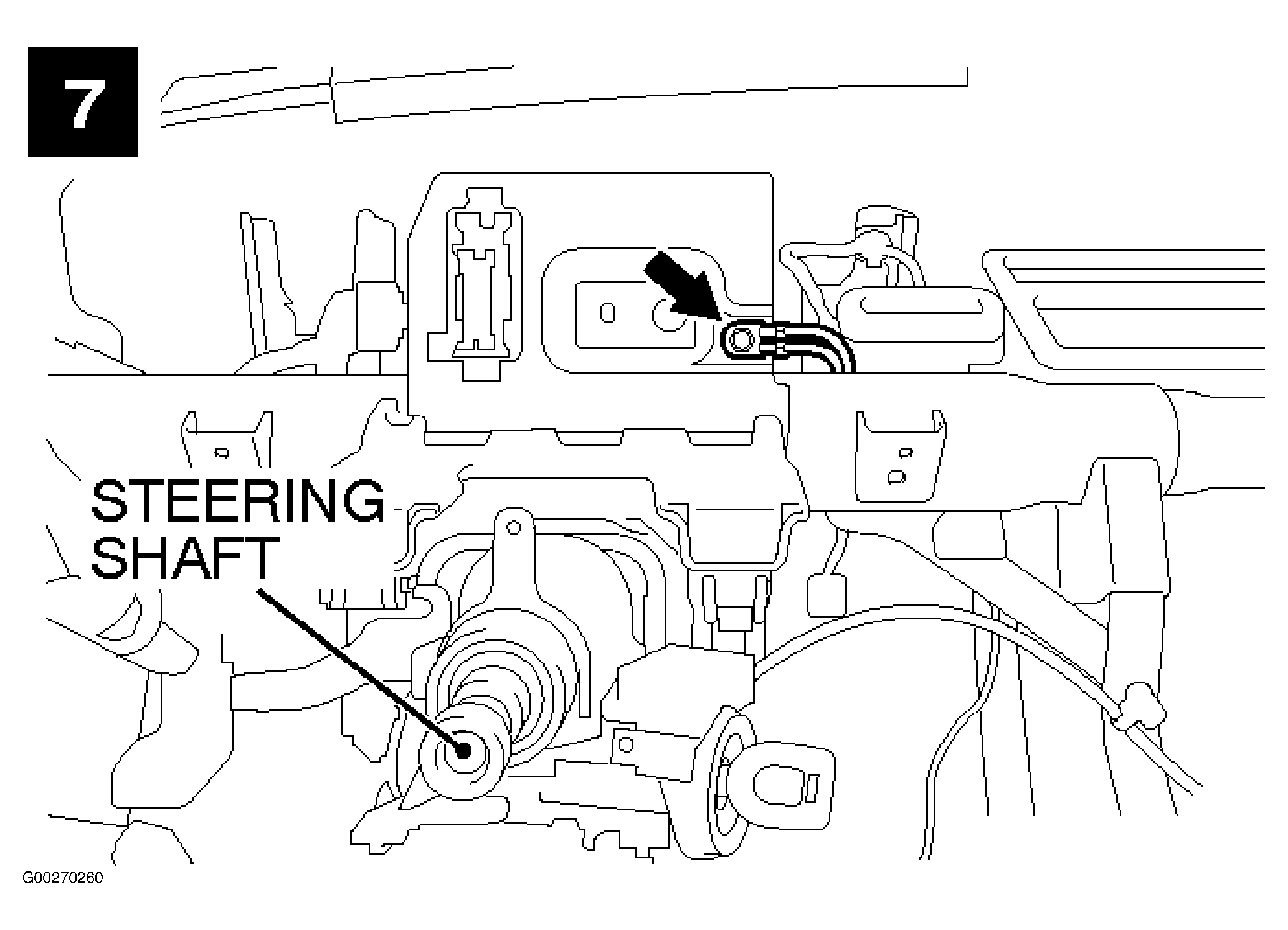

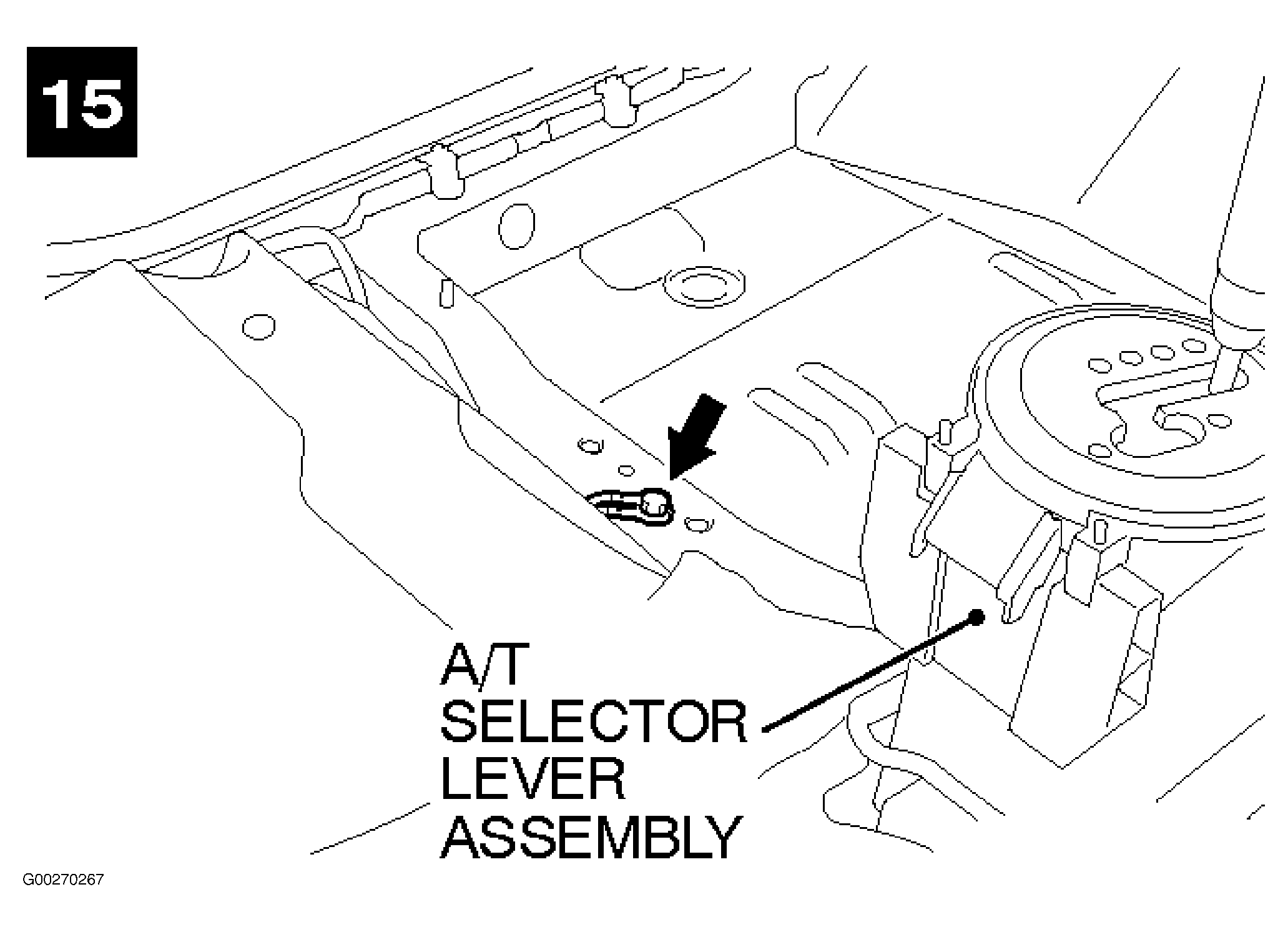

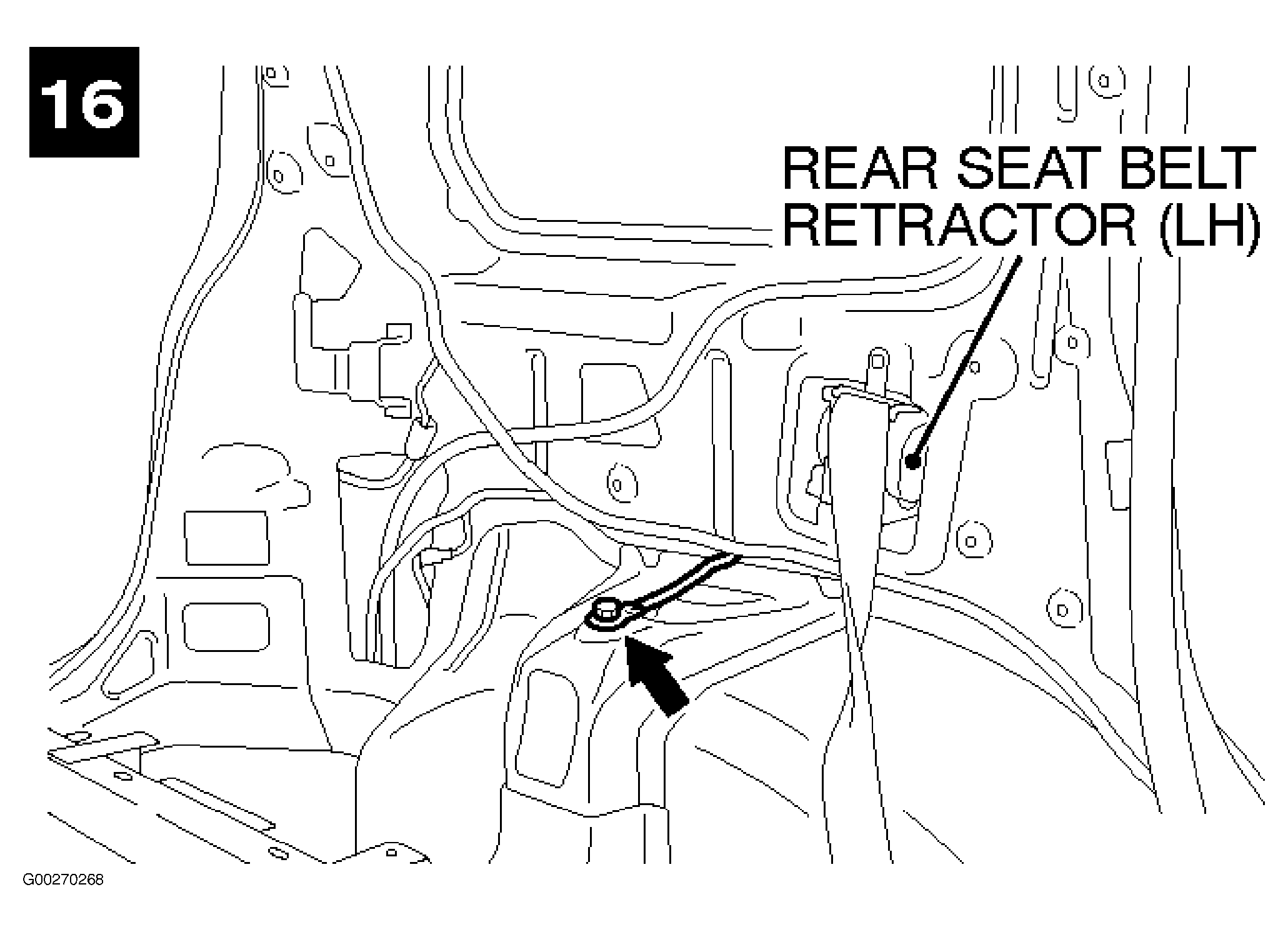

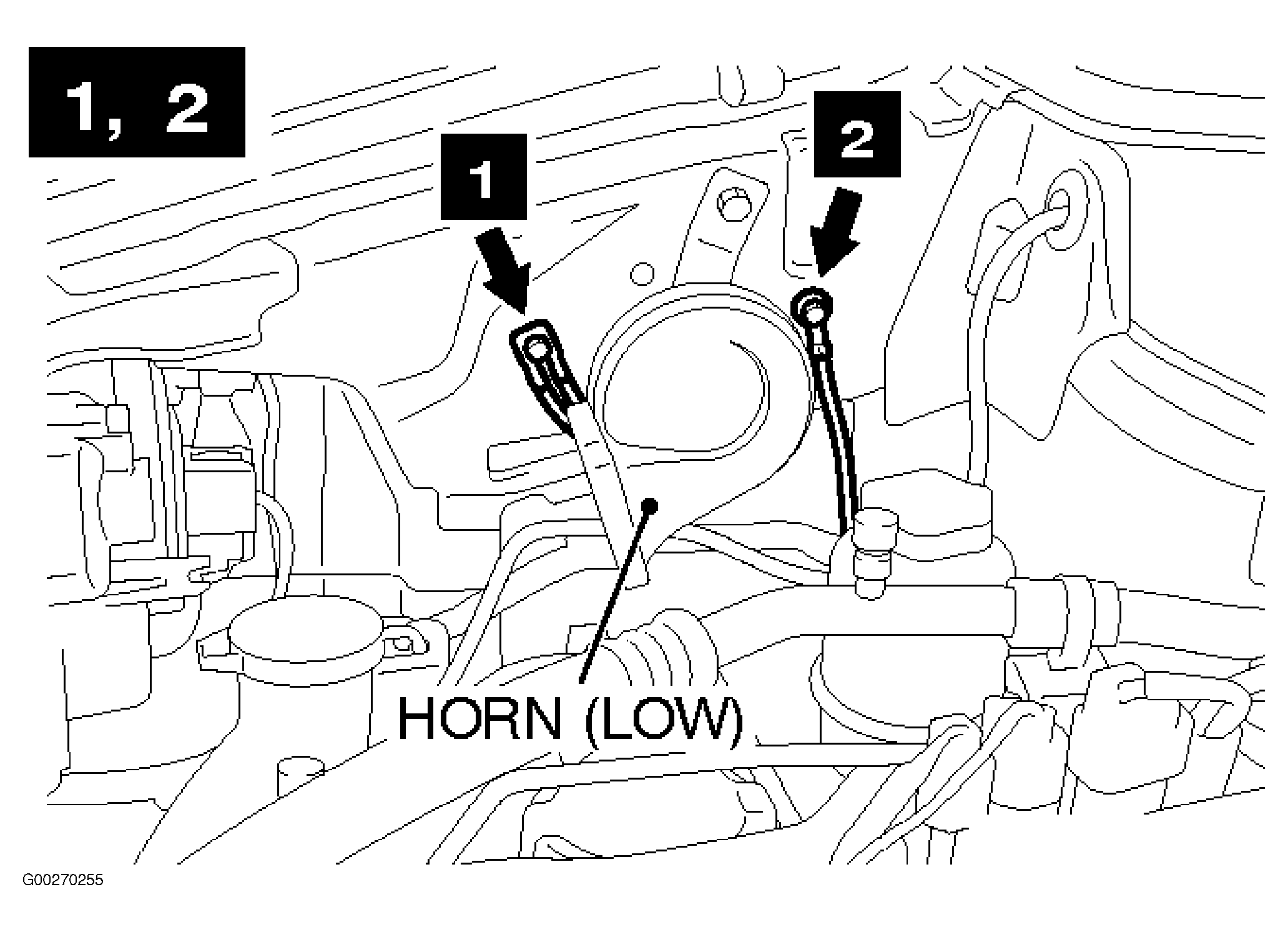

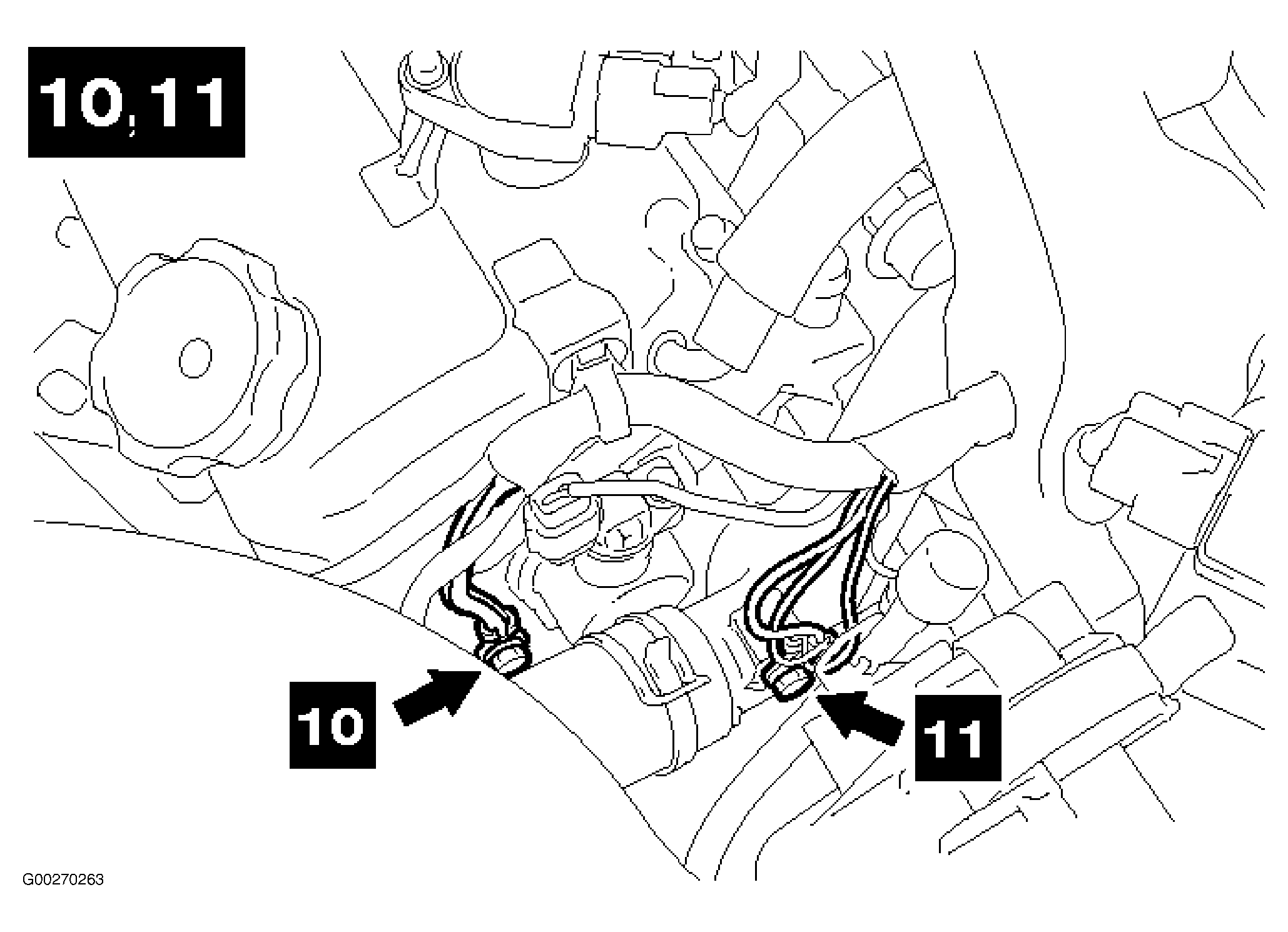

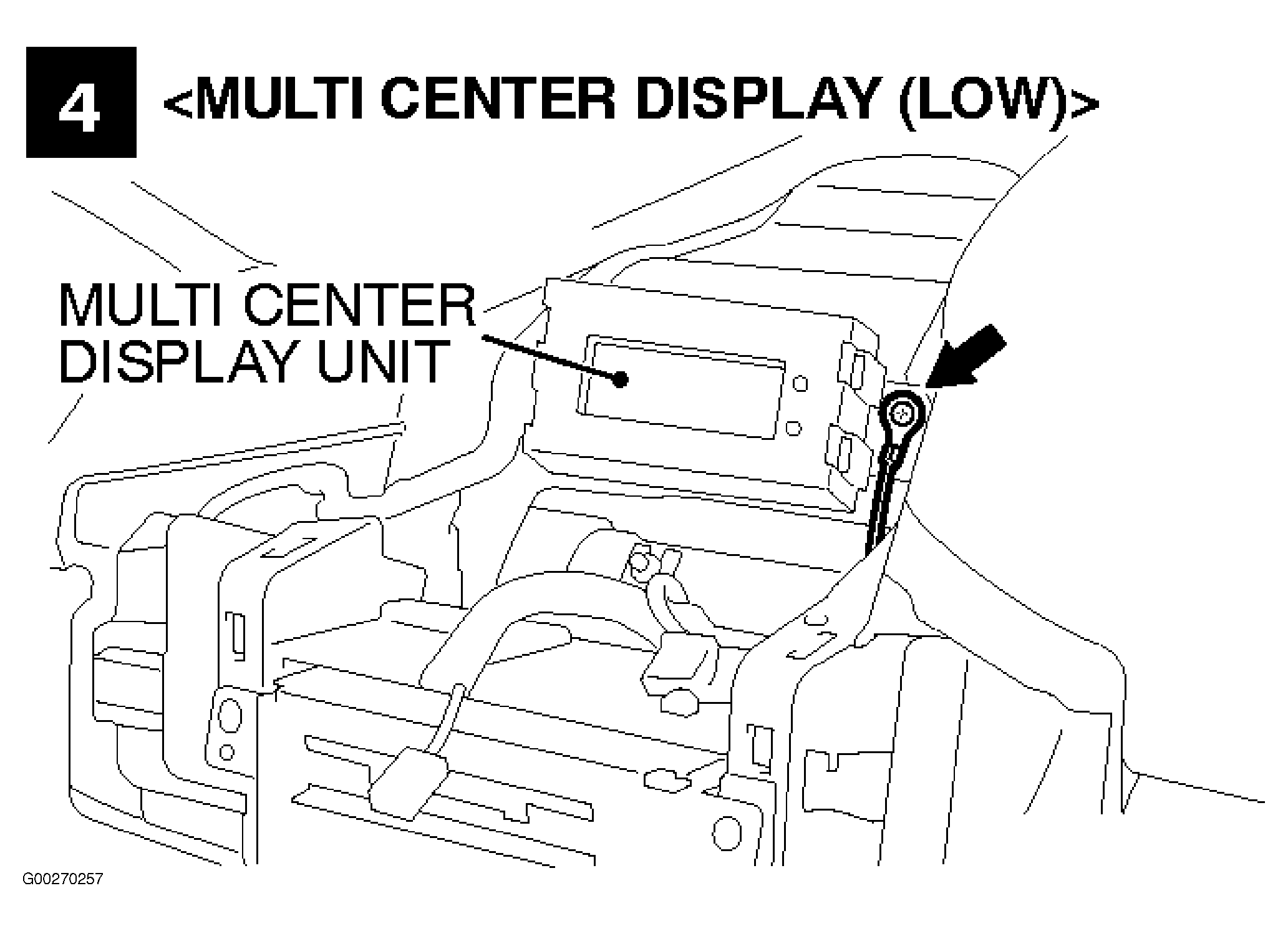

Fig 19: Grounds (1 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Grounds (2 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

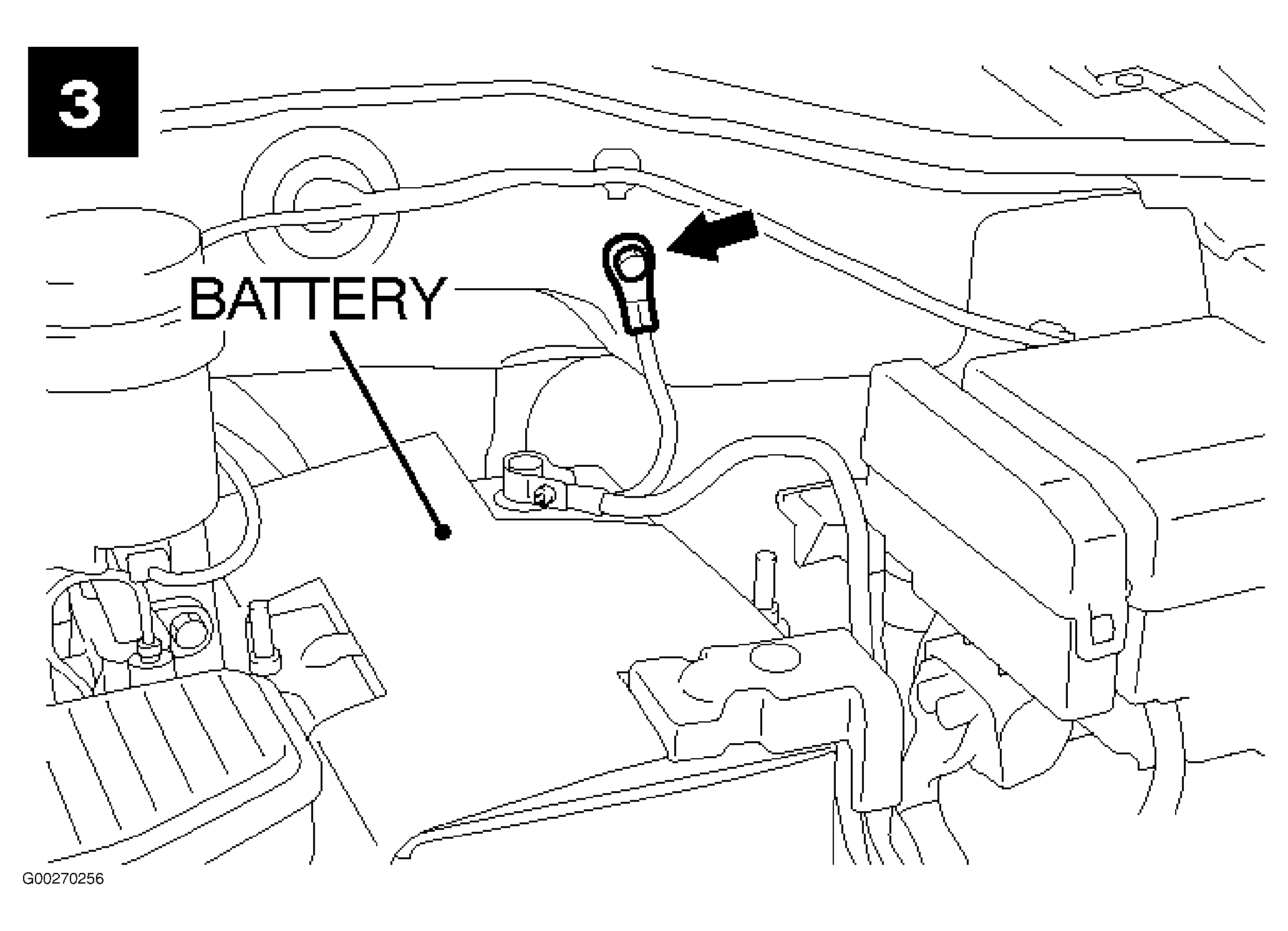

Fig 21: Grounds (3 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Grounds (4 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Grounds (5 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

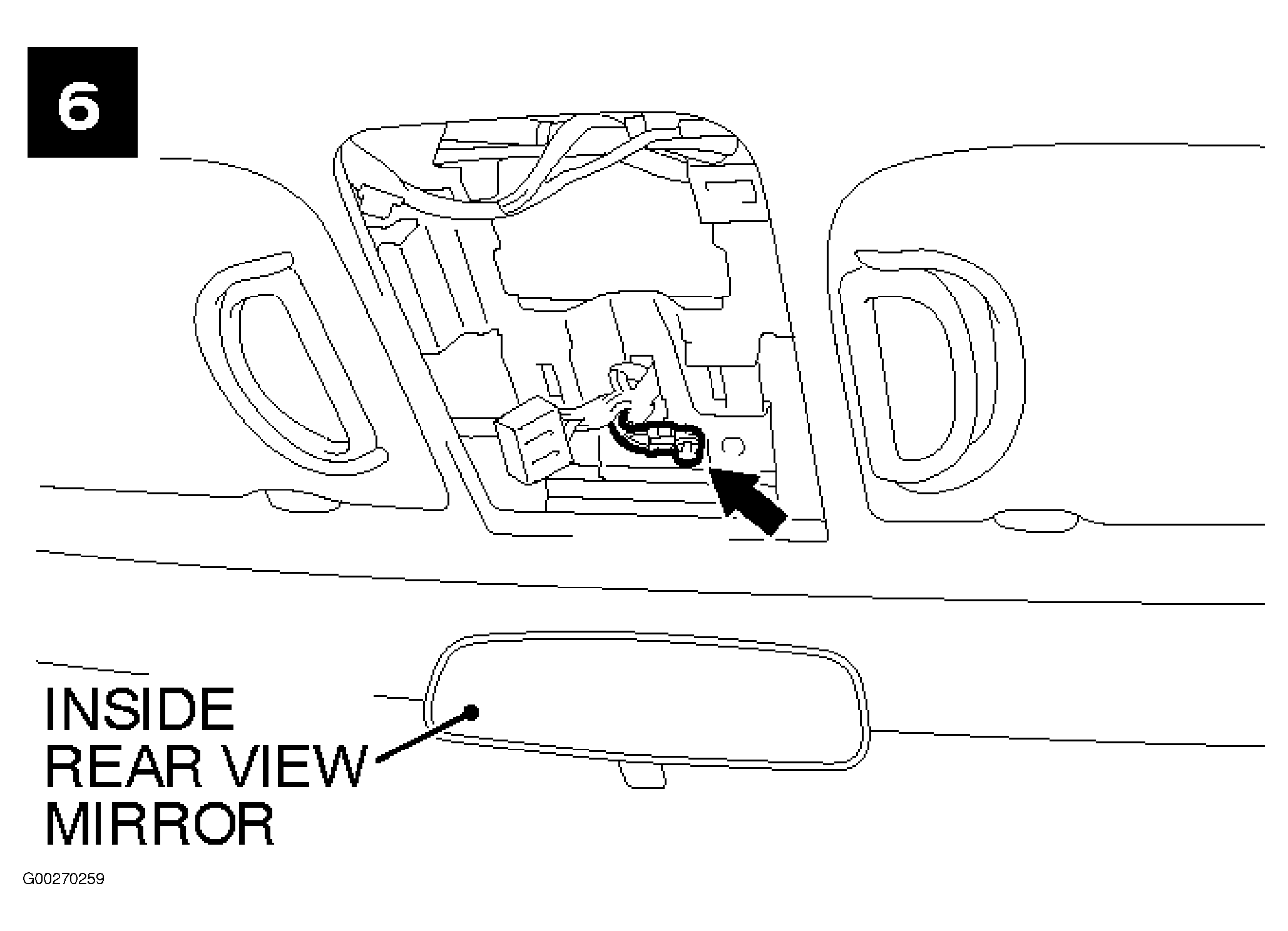

Fig 24: Grounds (6 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Grounds (7 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Grounds (8 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

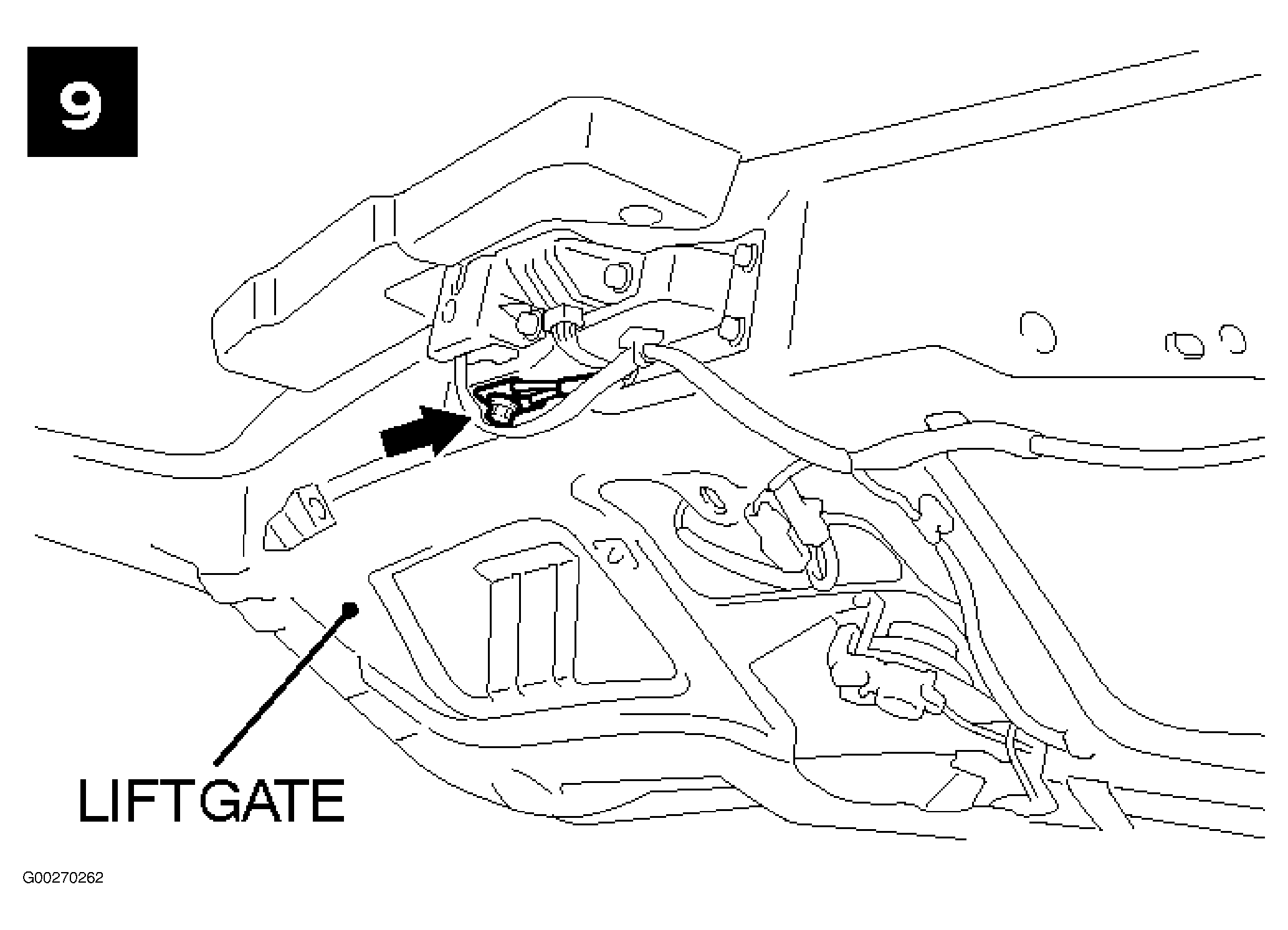

Fig 27: Grounds (9 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Grounds (10 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Grounds (11 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Grounds (12 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

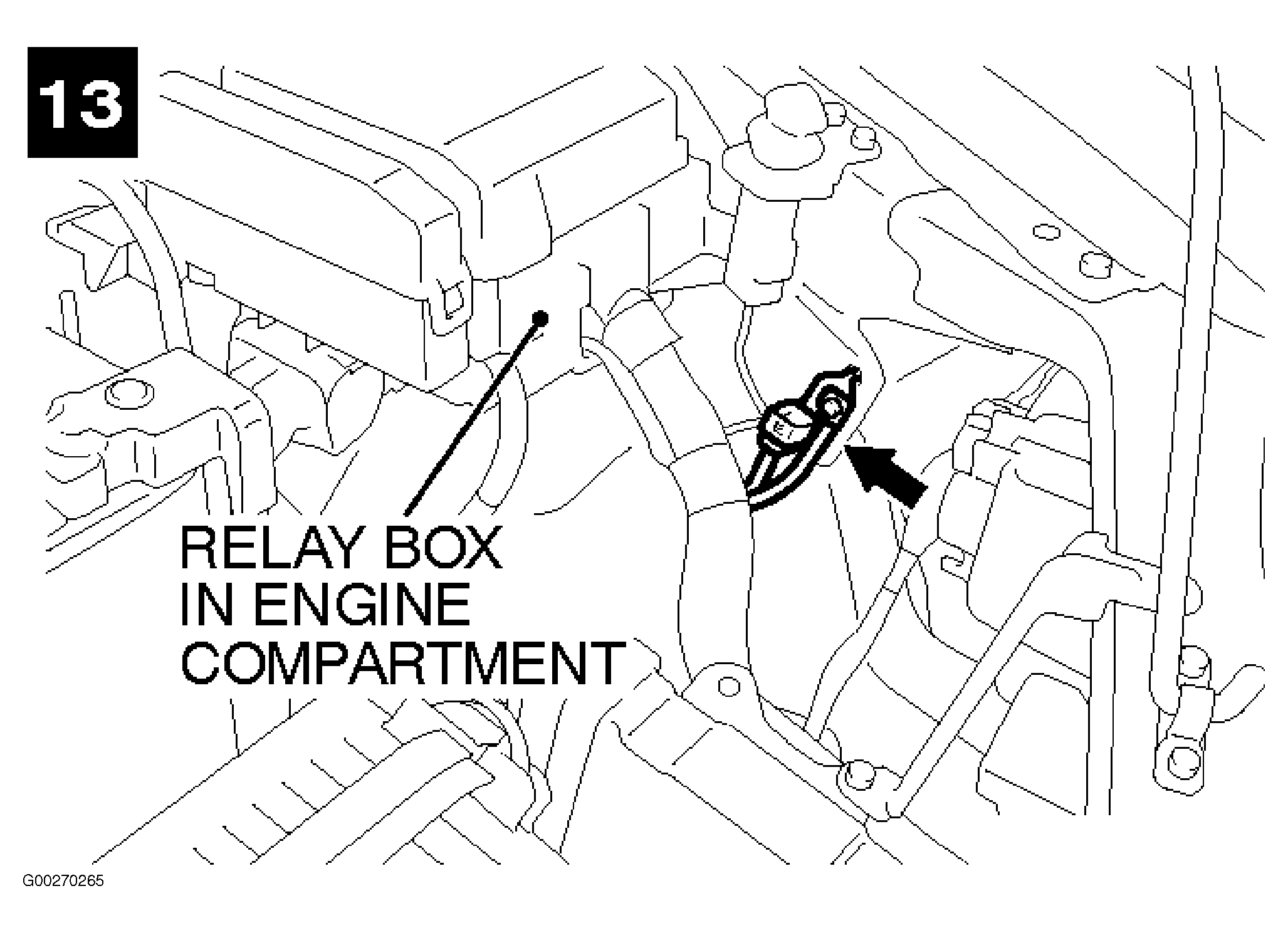

Fig 31: Grounds (13 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

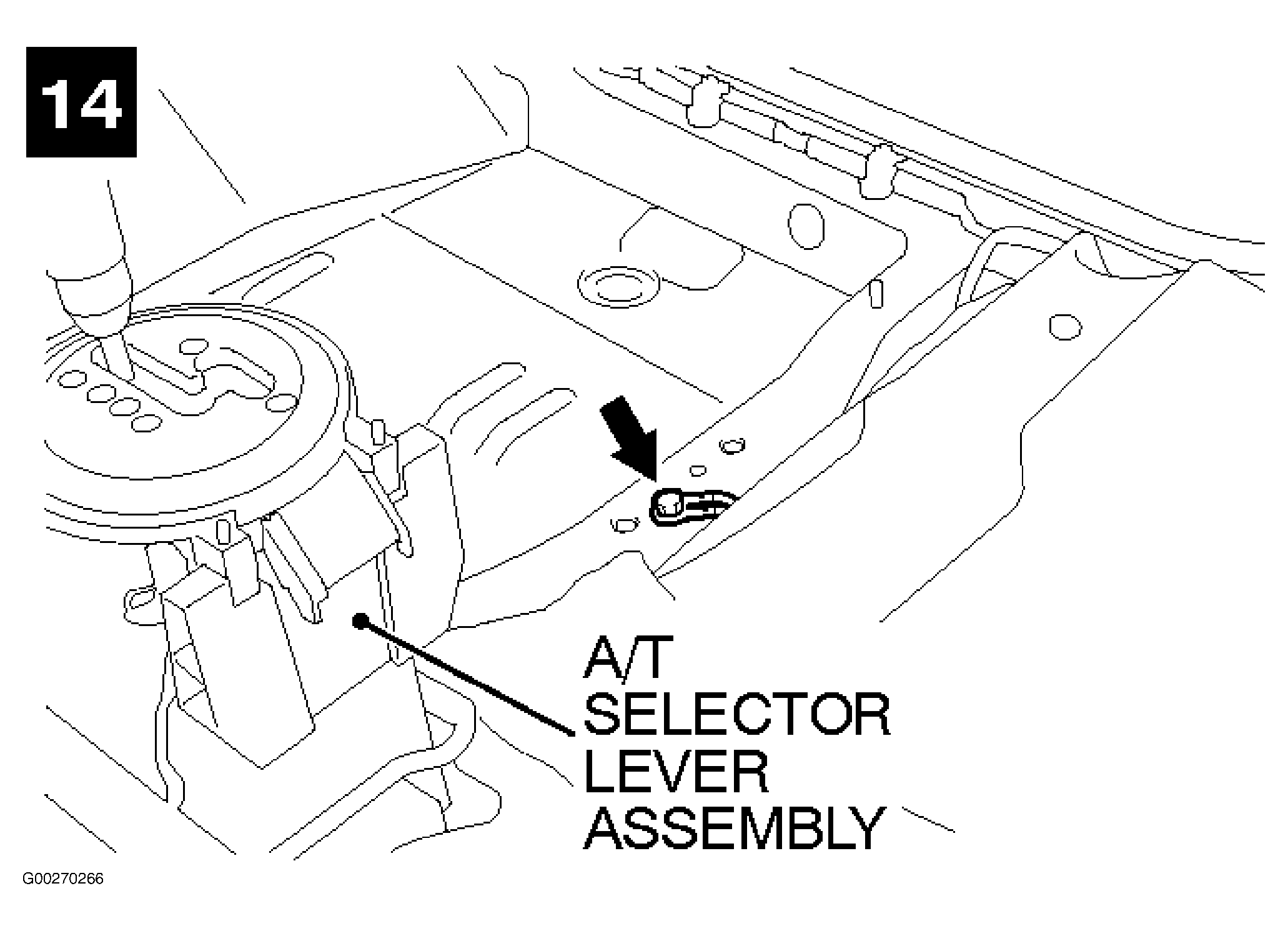

Fig 32: Grounds (14 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

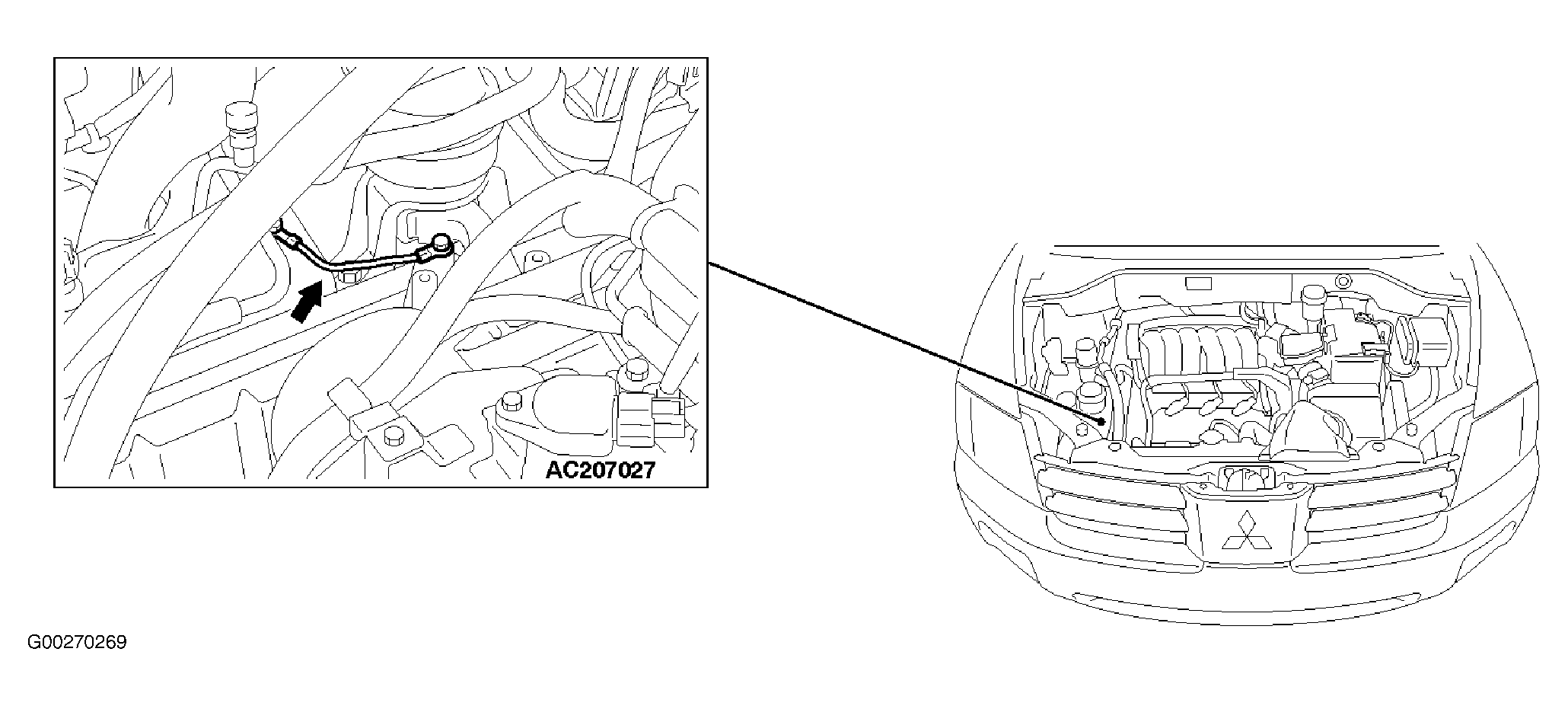

Fig 33: Grounds Cable
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Inspection Terminal
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Other Devices (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Other Devices (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

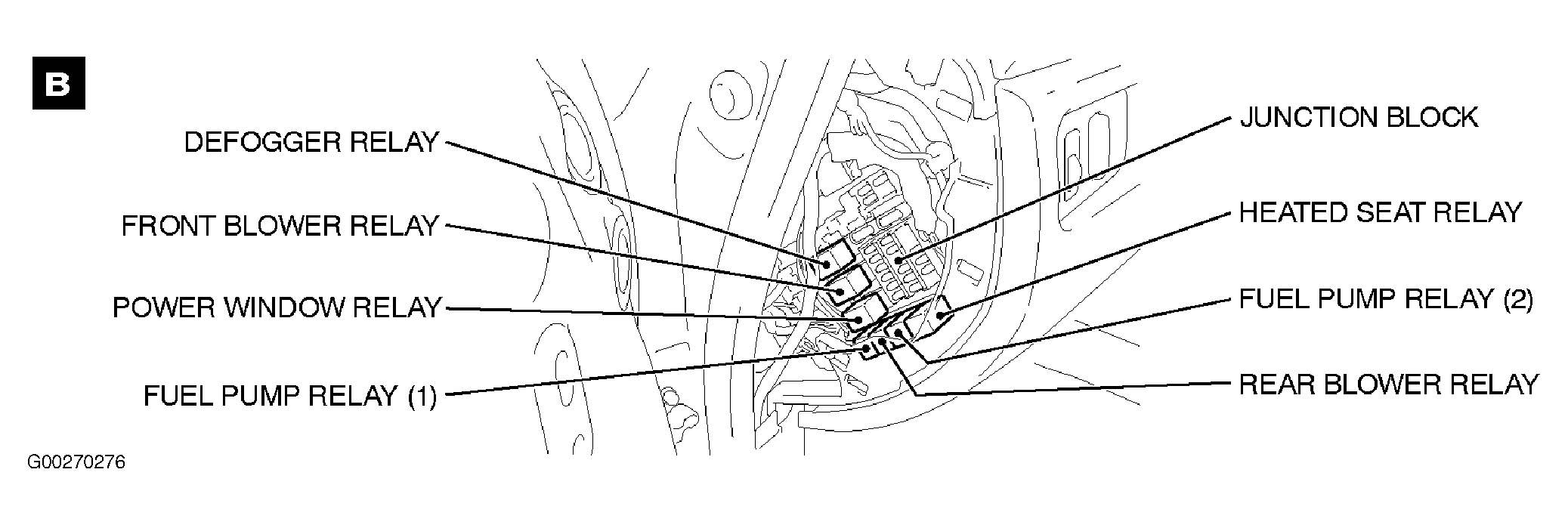

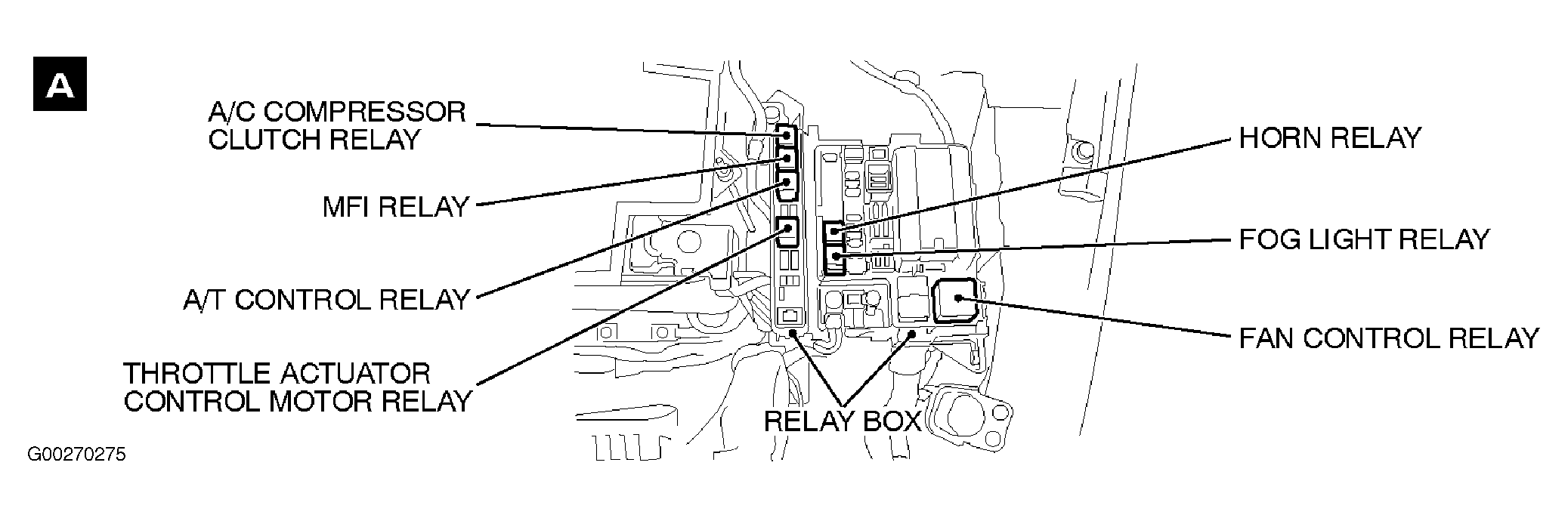

Fig 37: Relays (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Relays (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

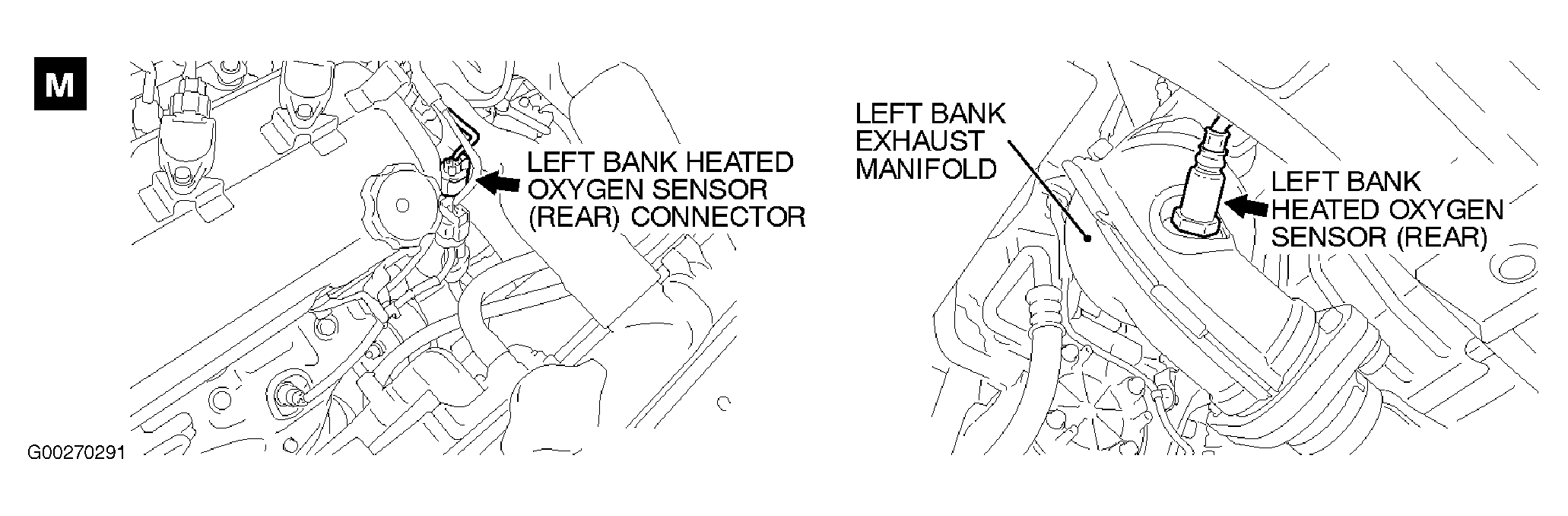

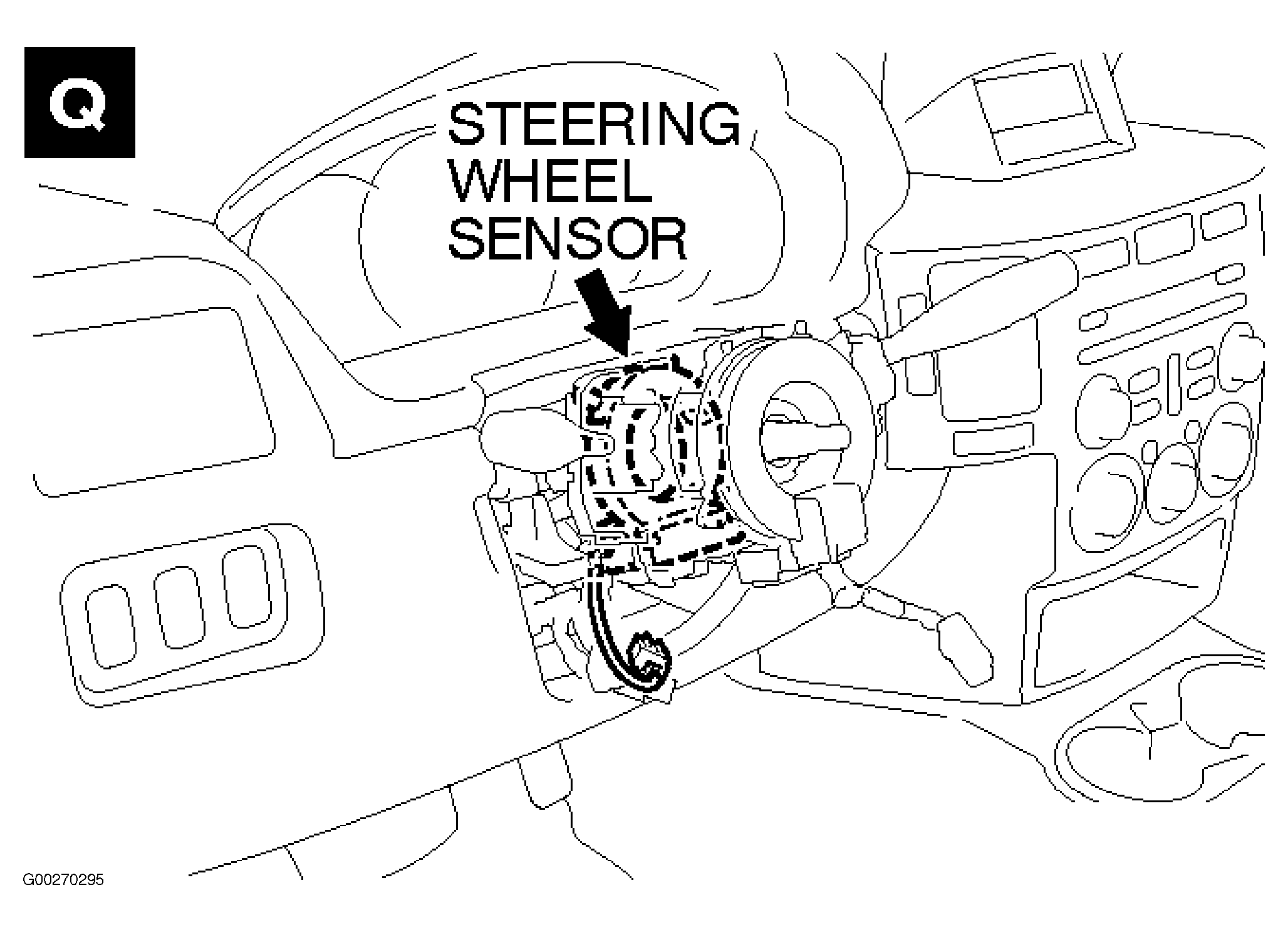

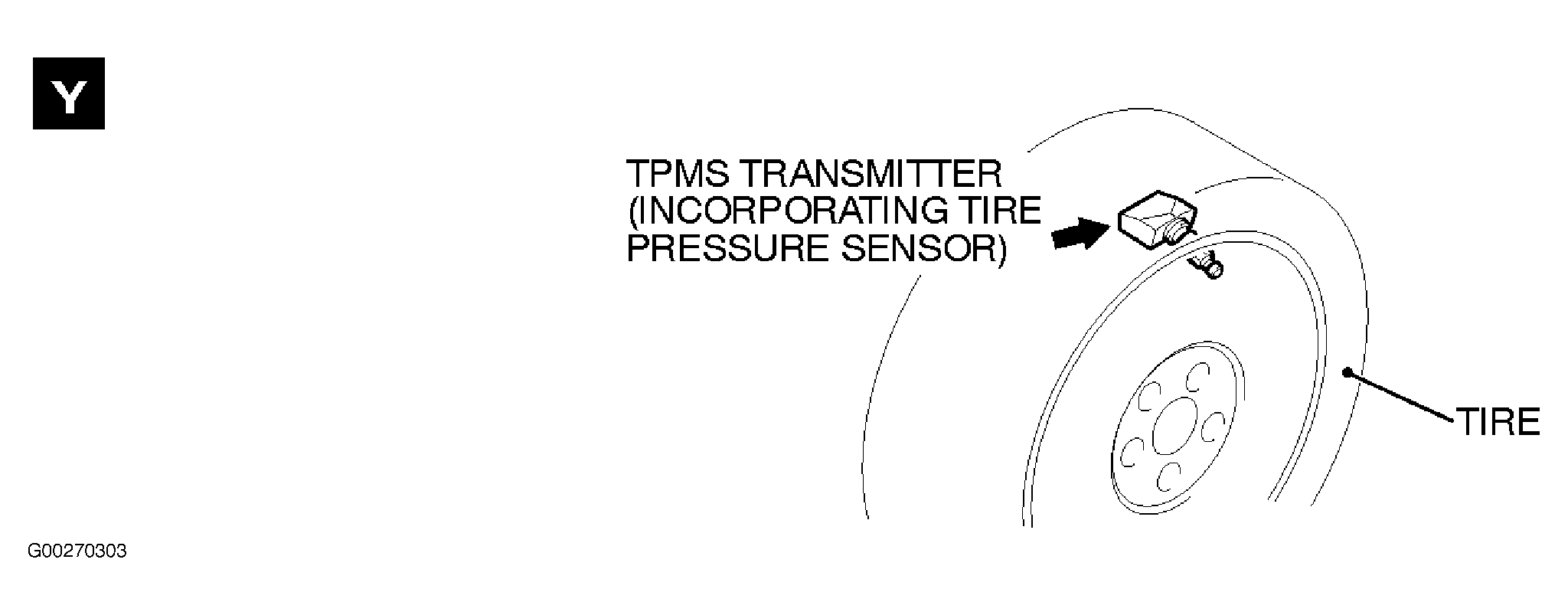

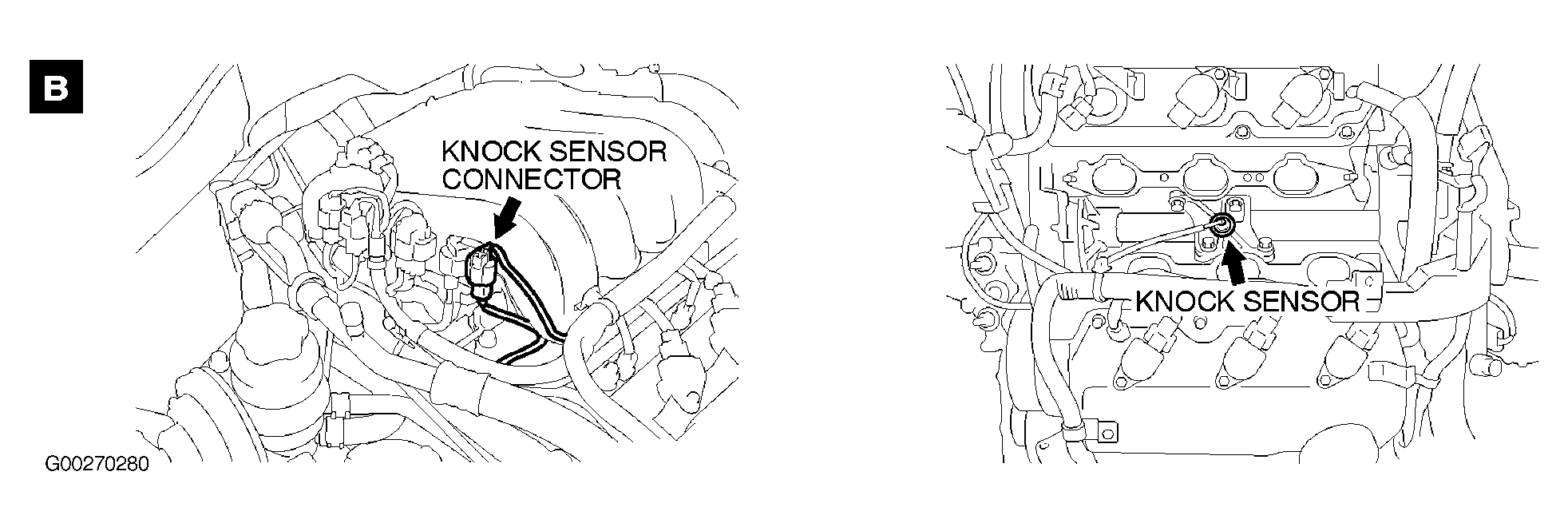

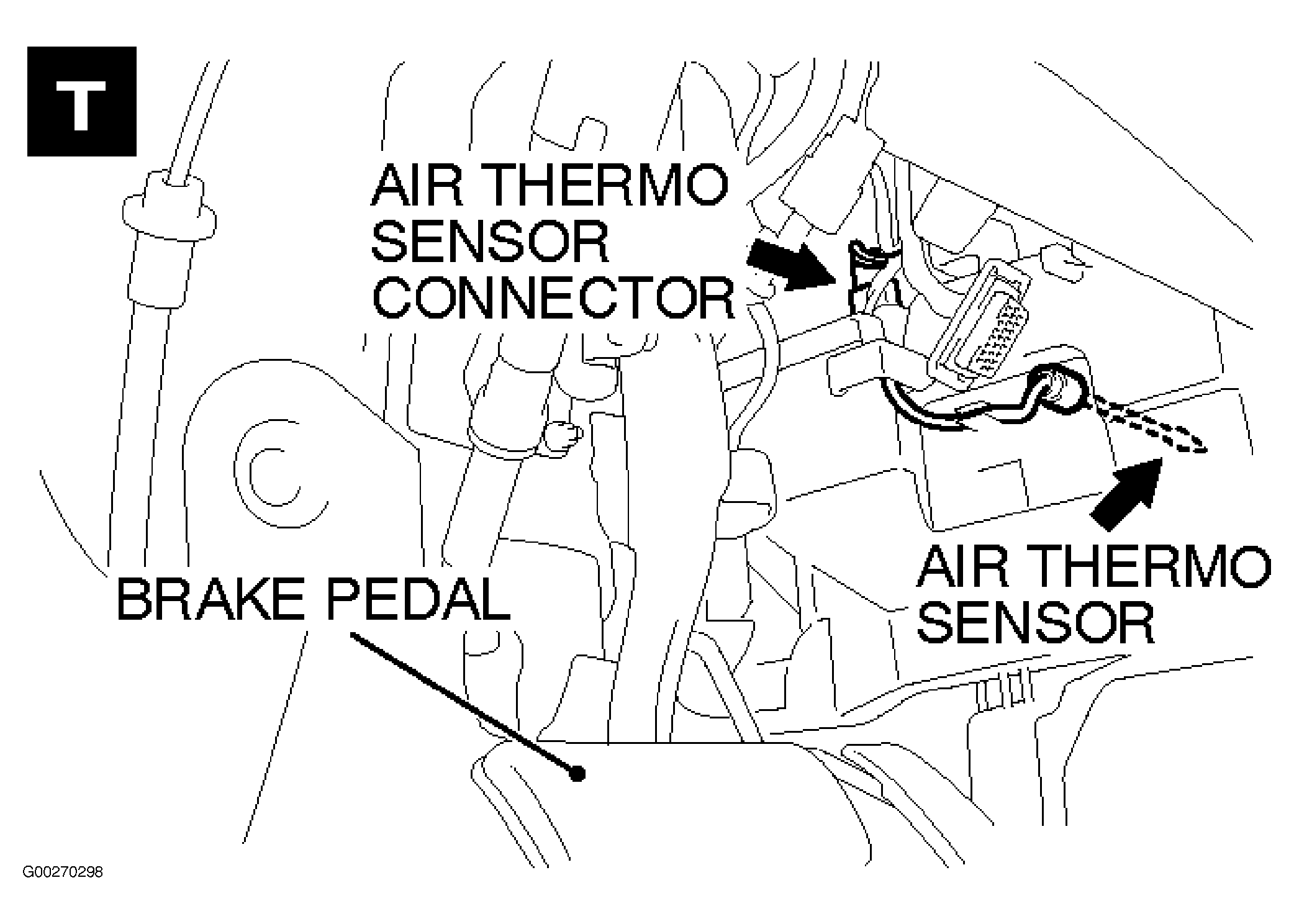

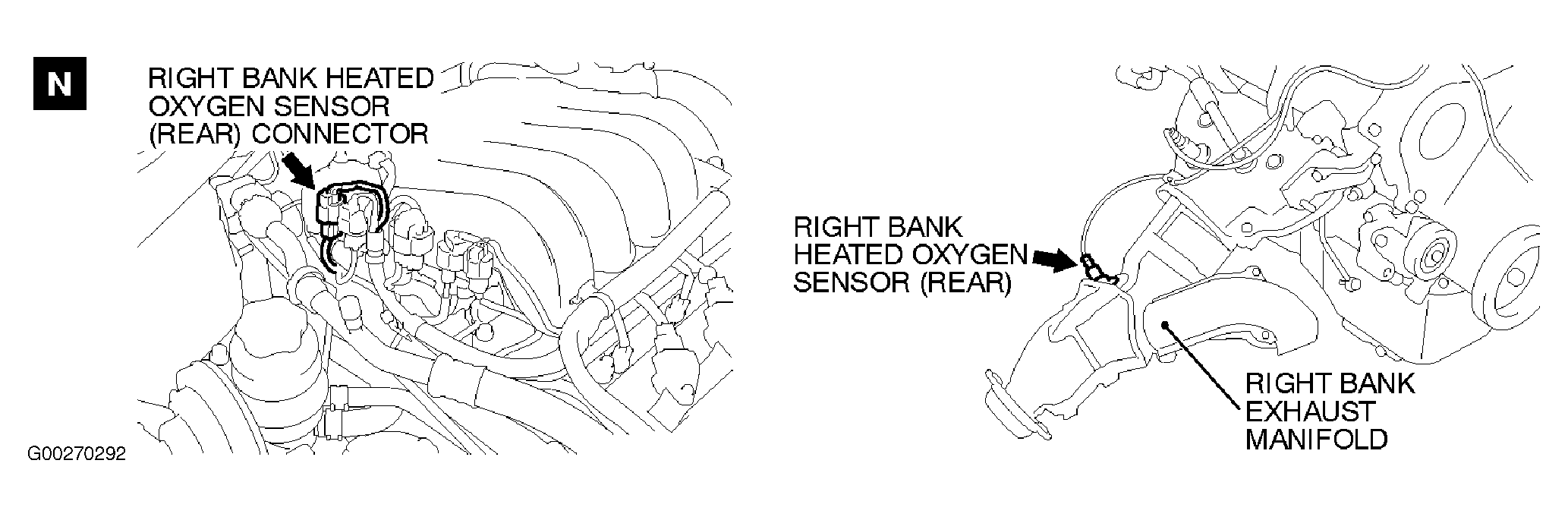

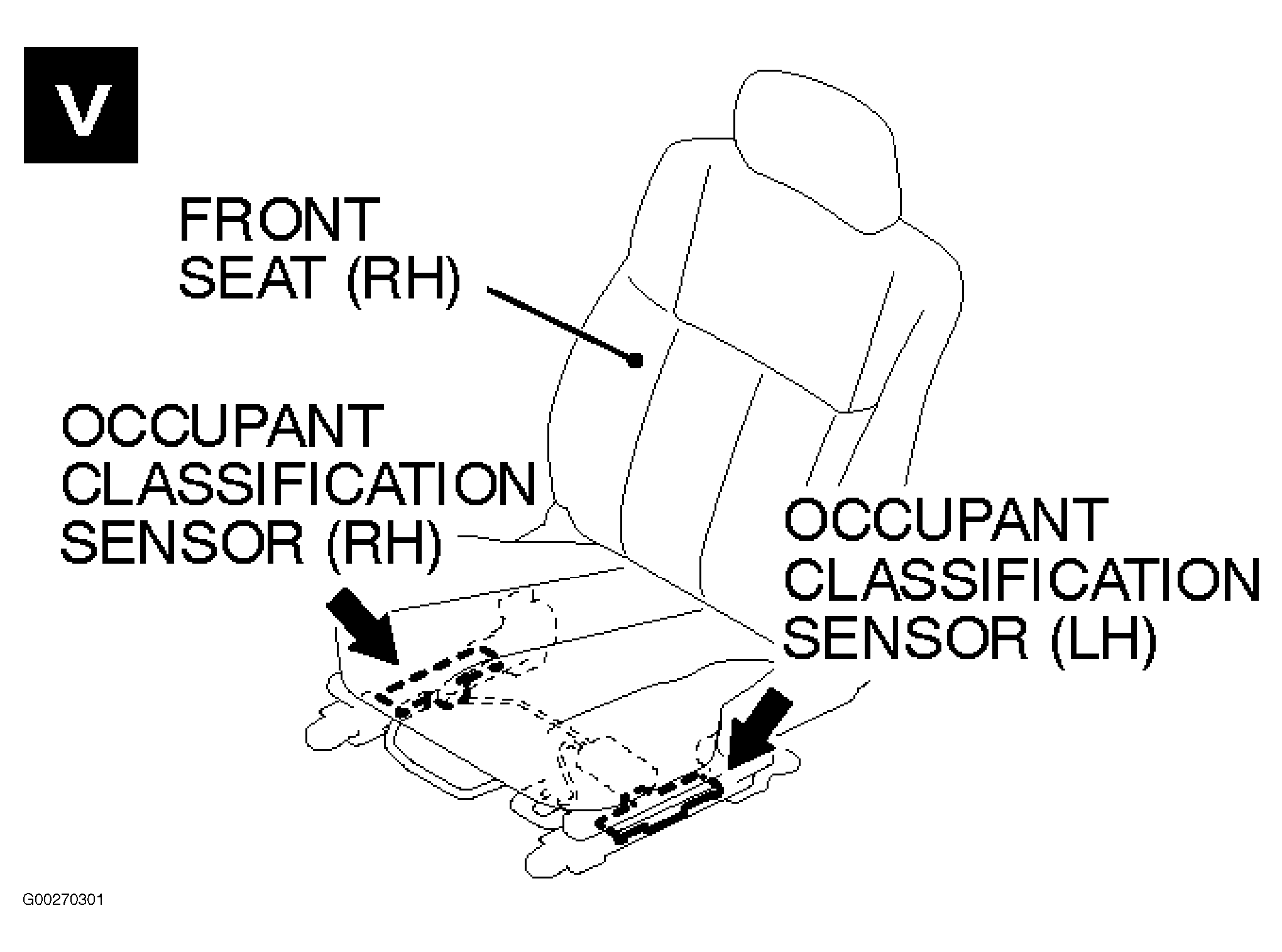

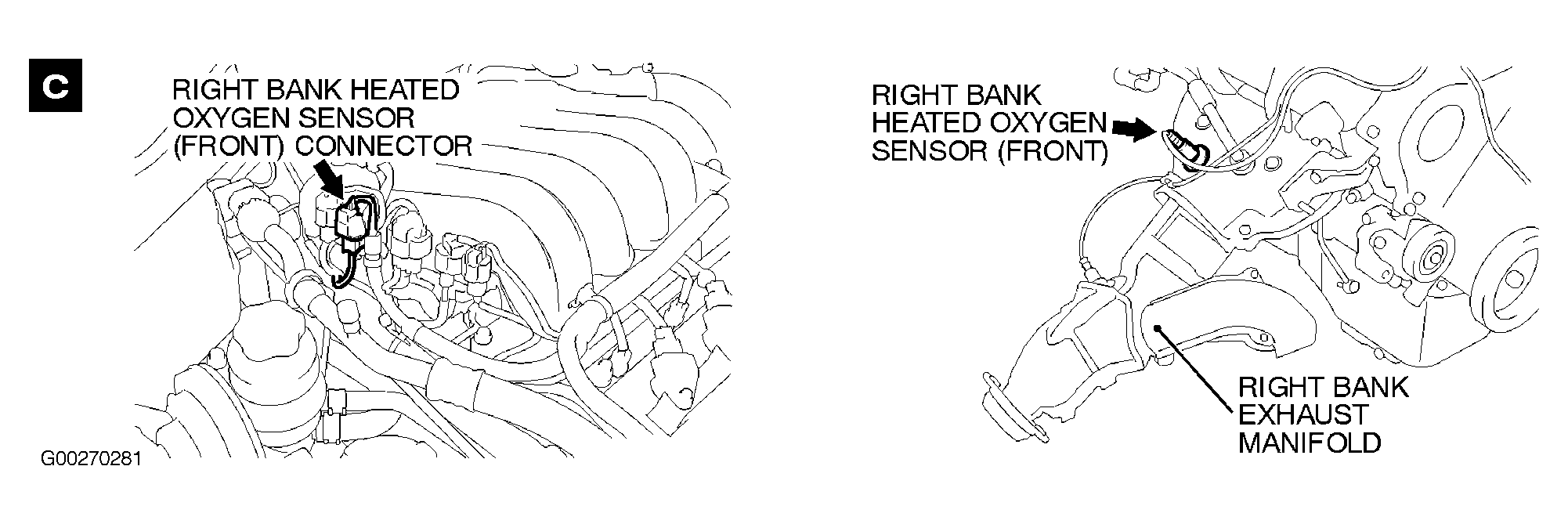

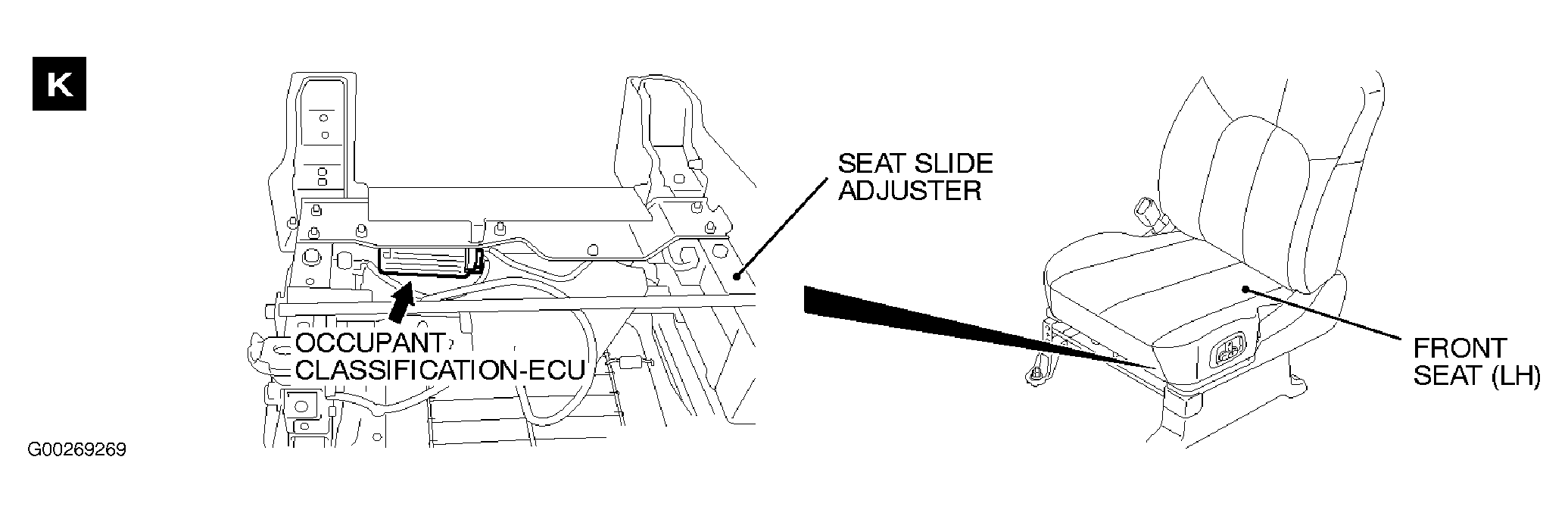

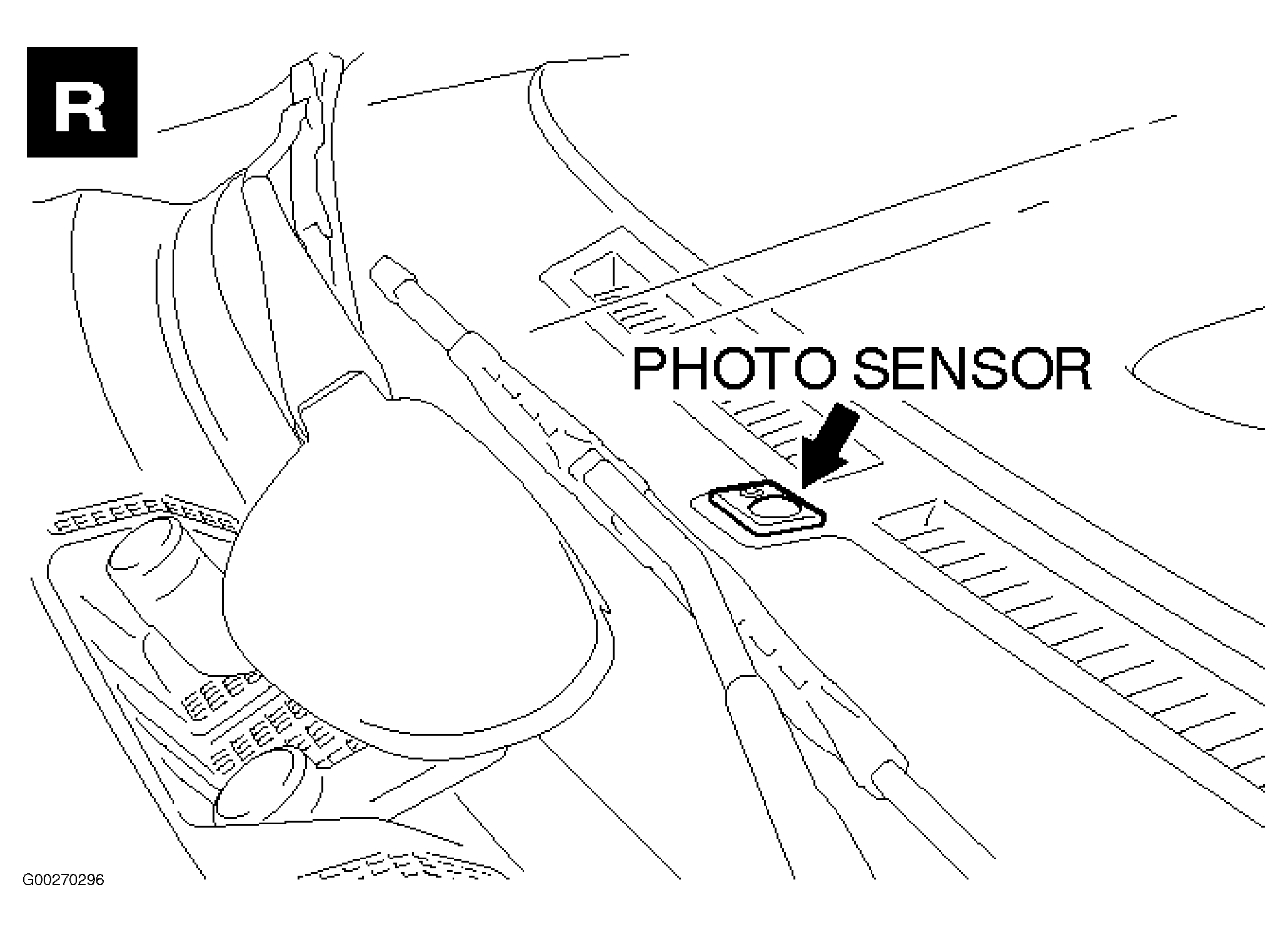

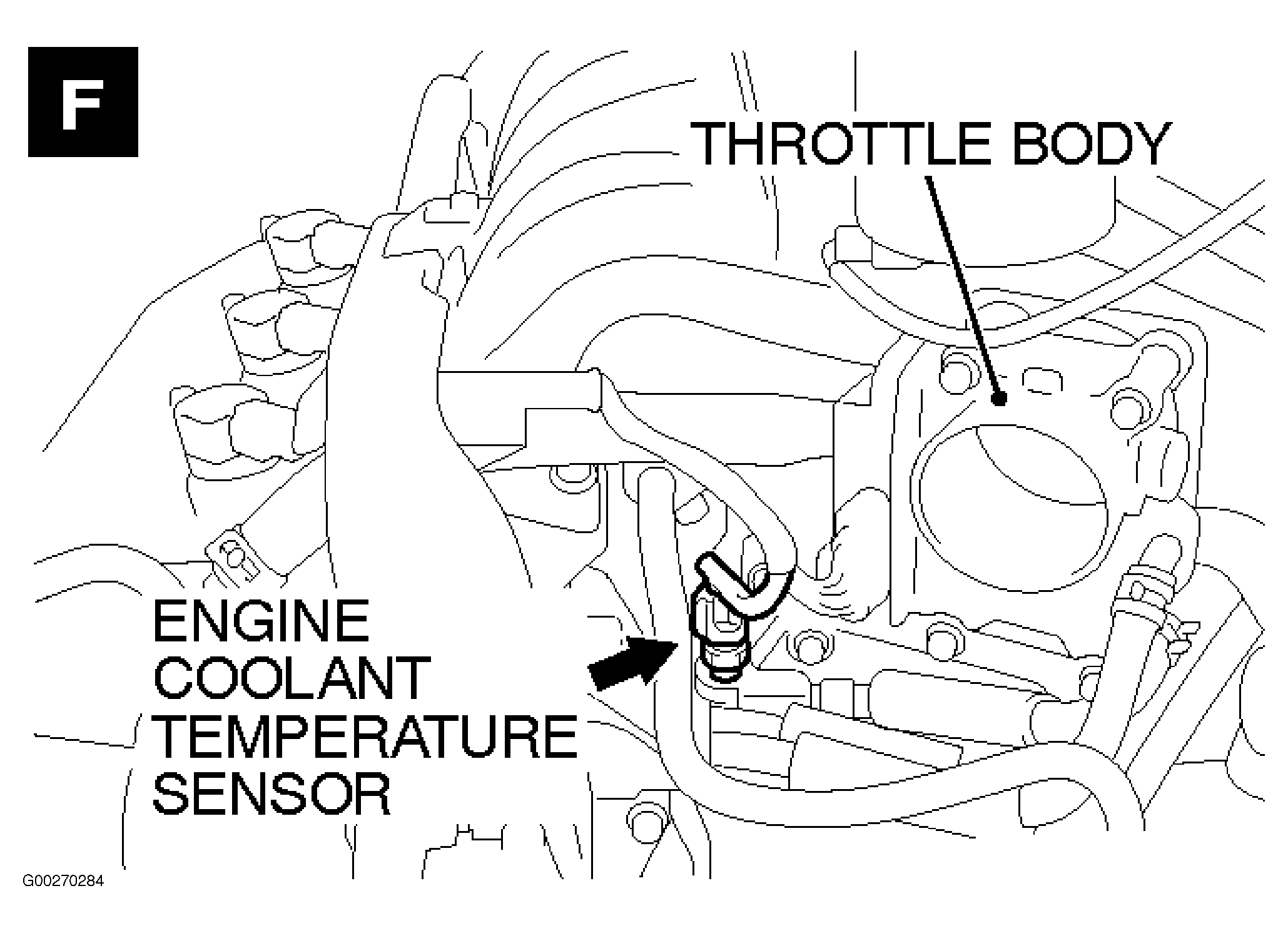

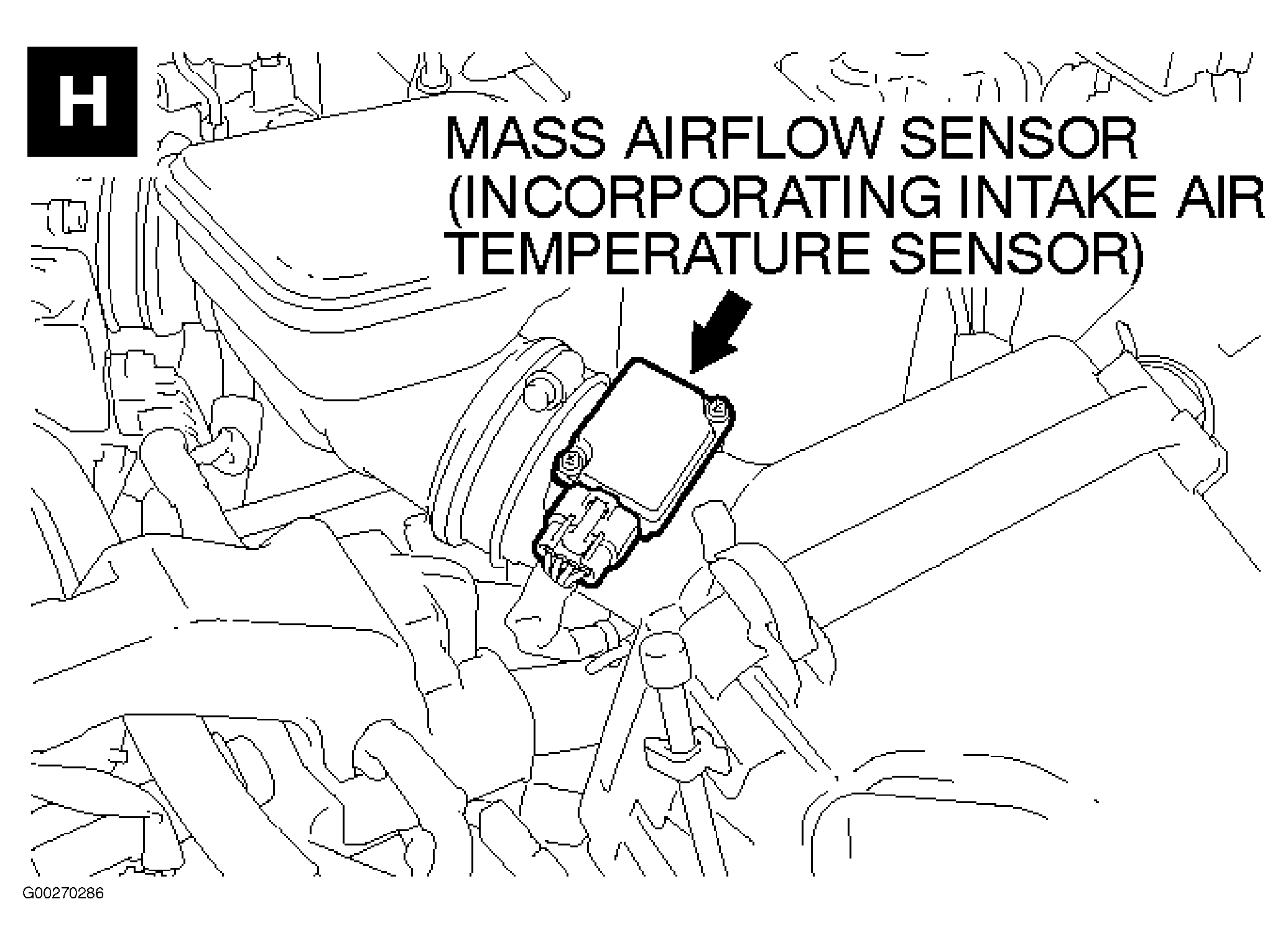

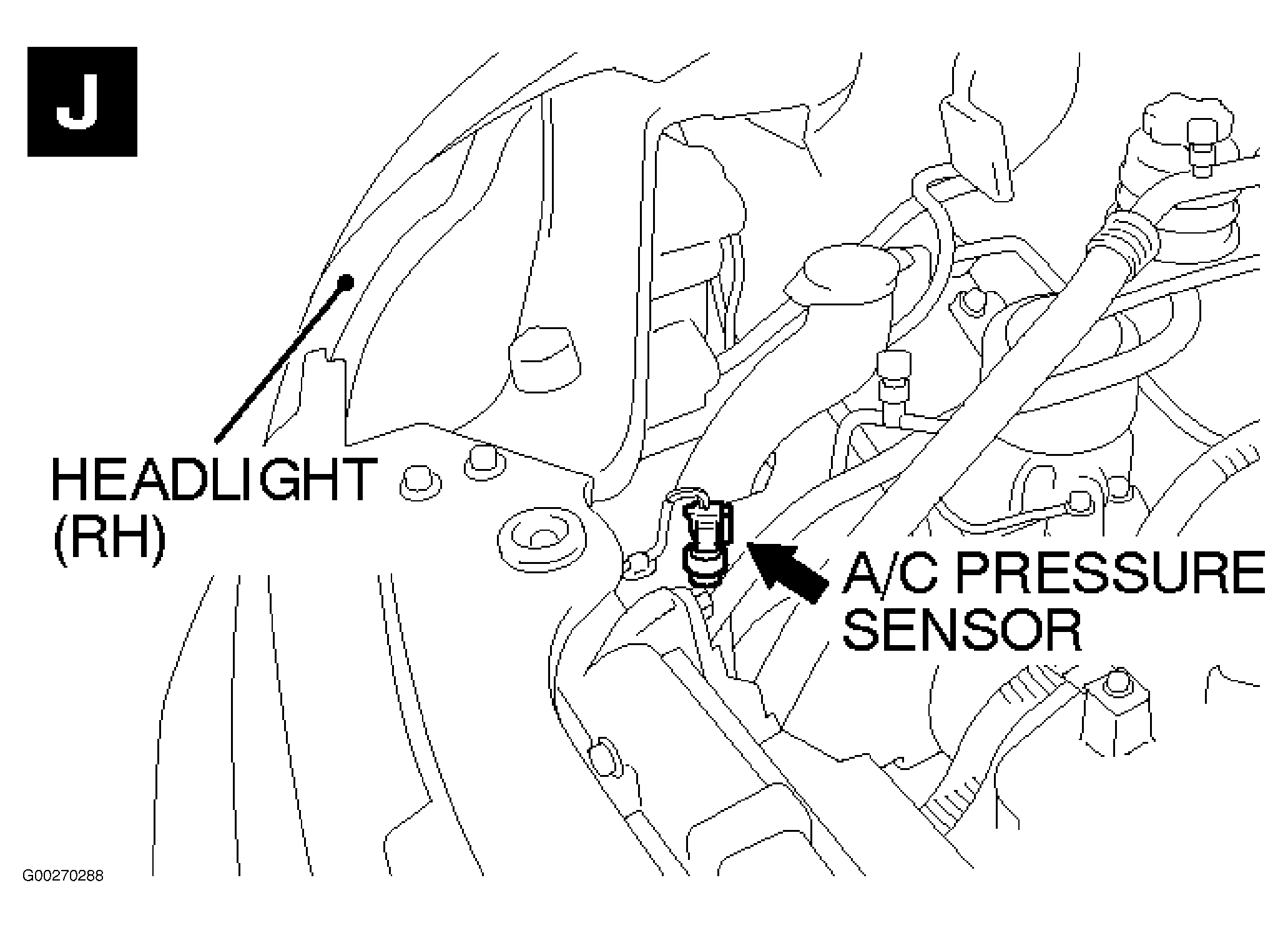

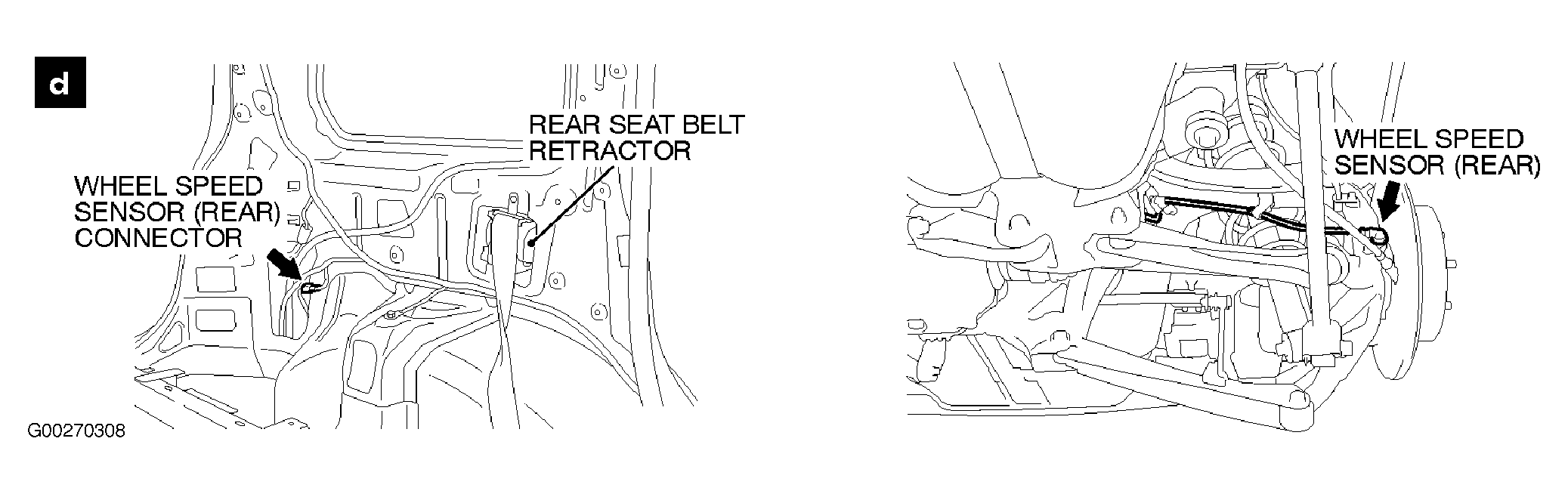

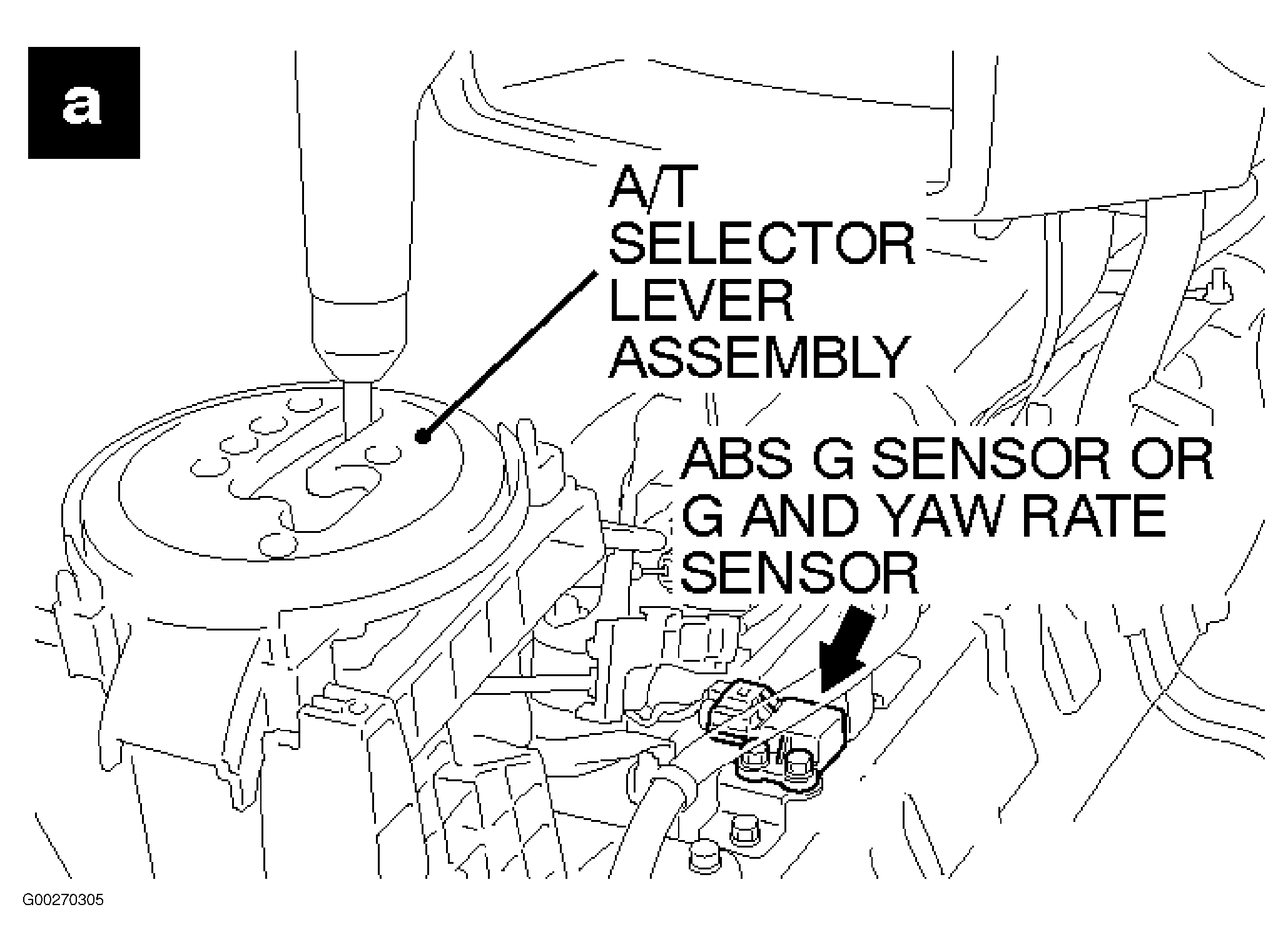

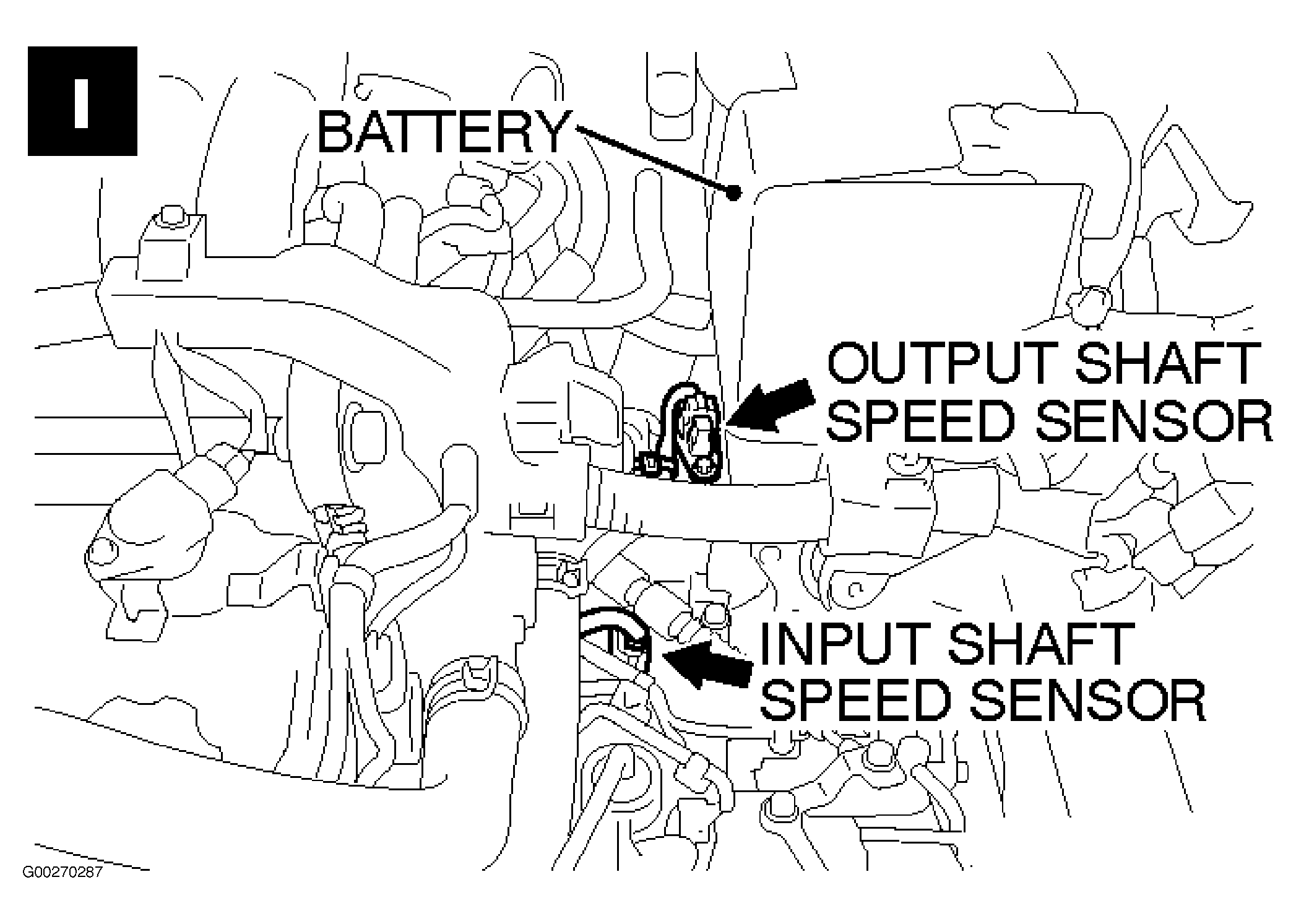

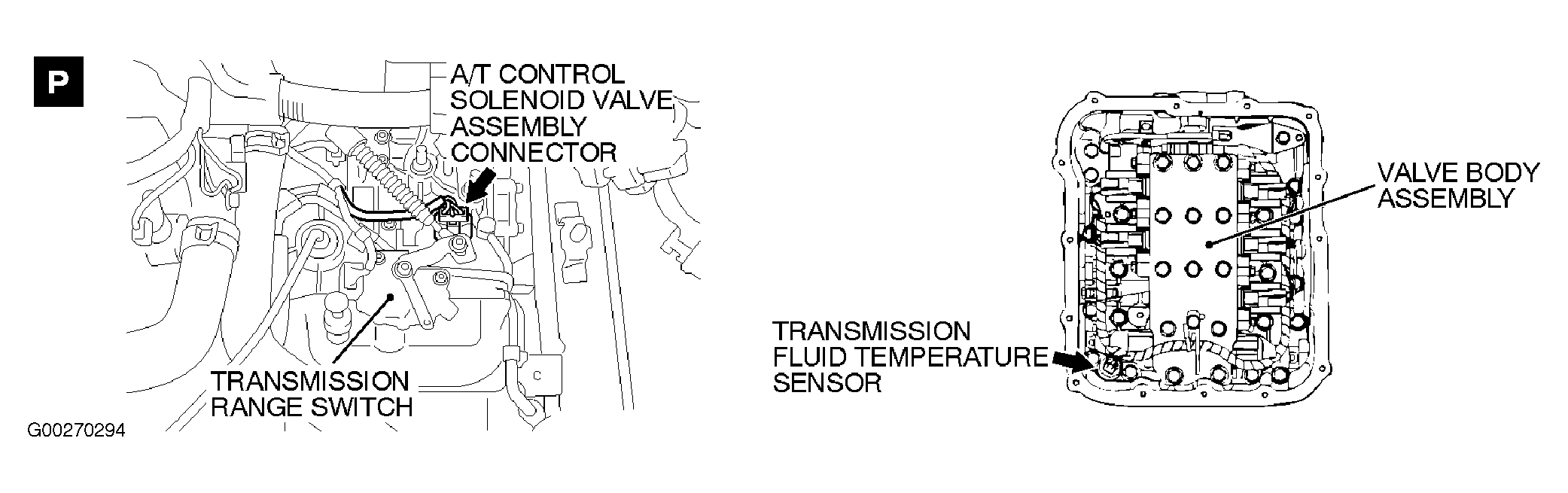

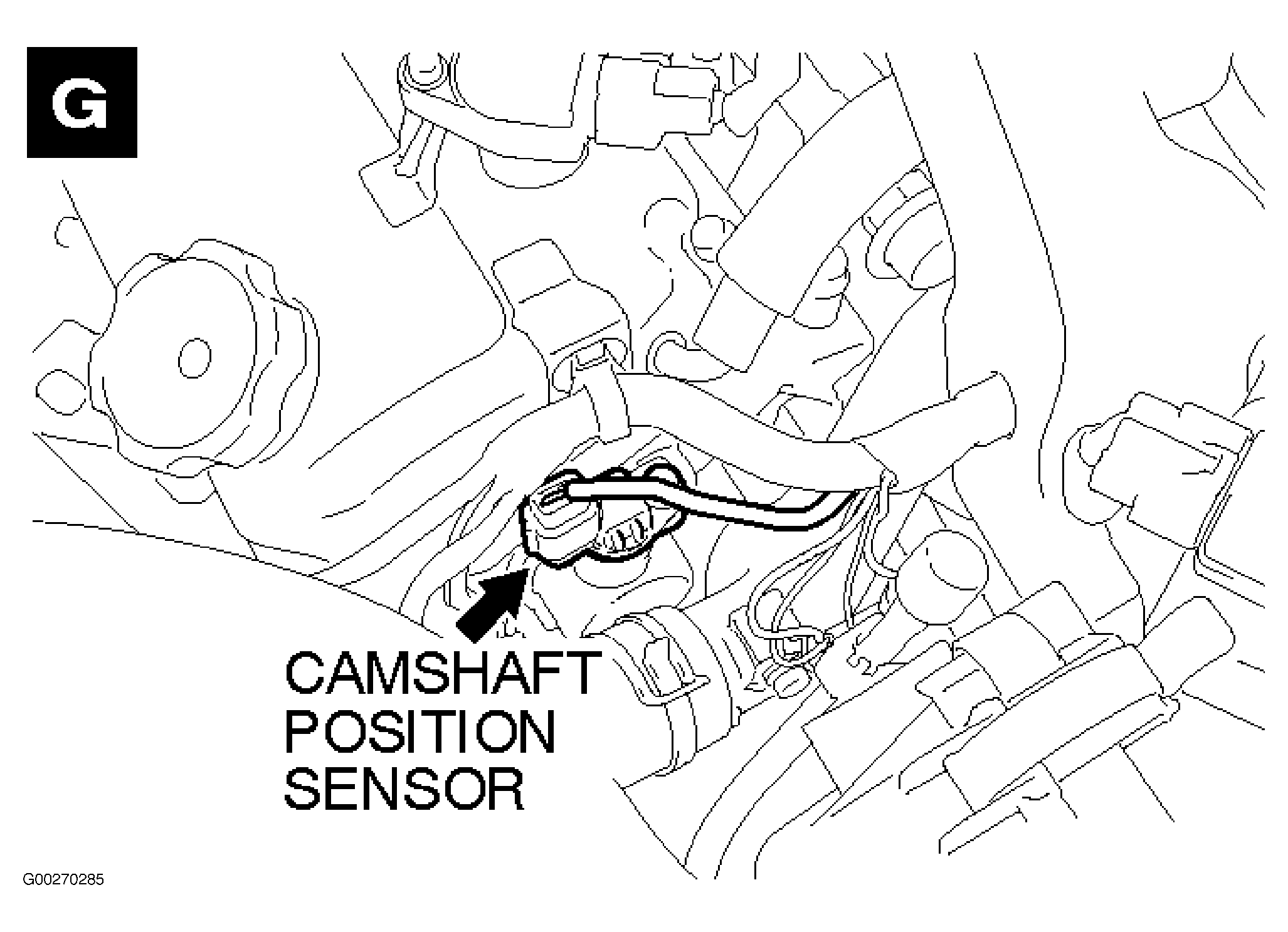

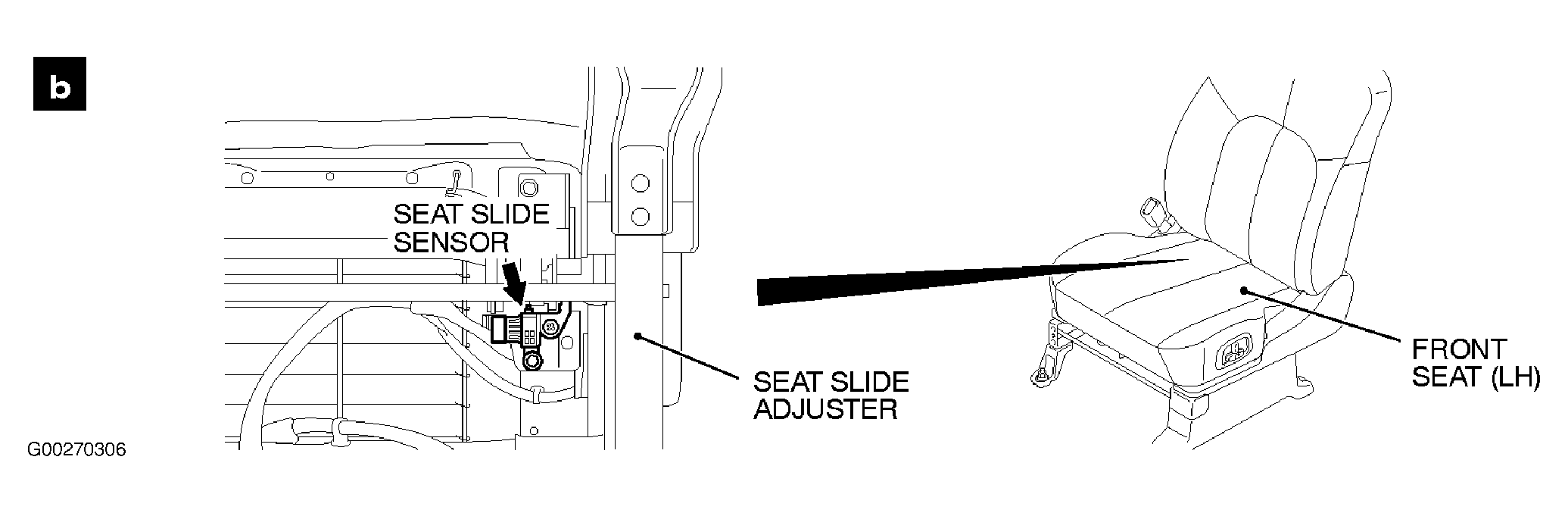

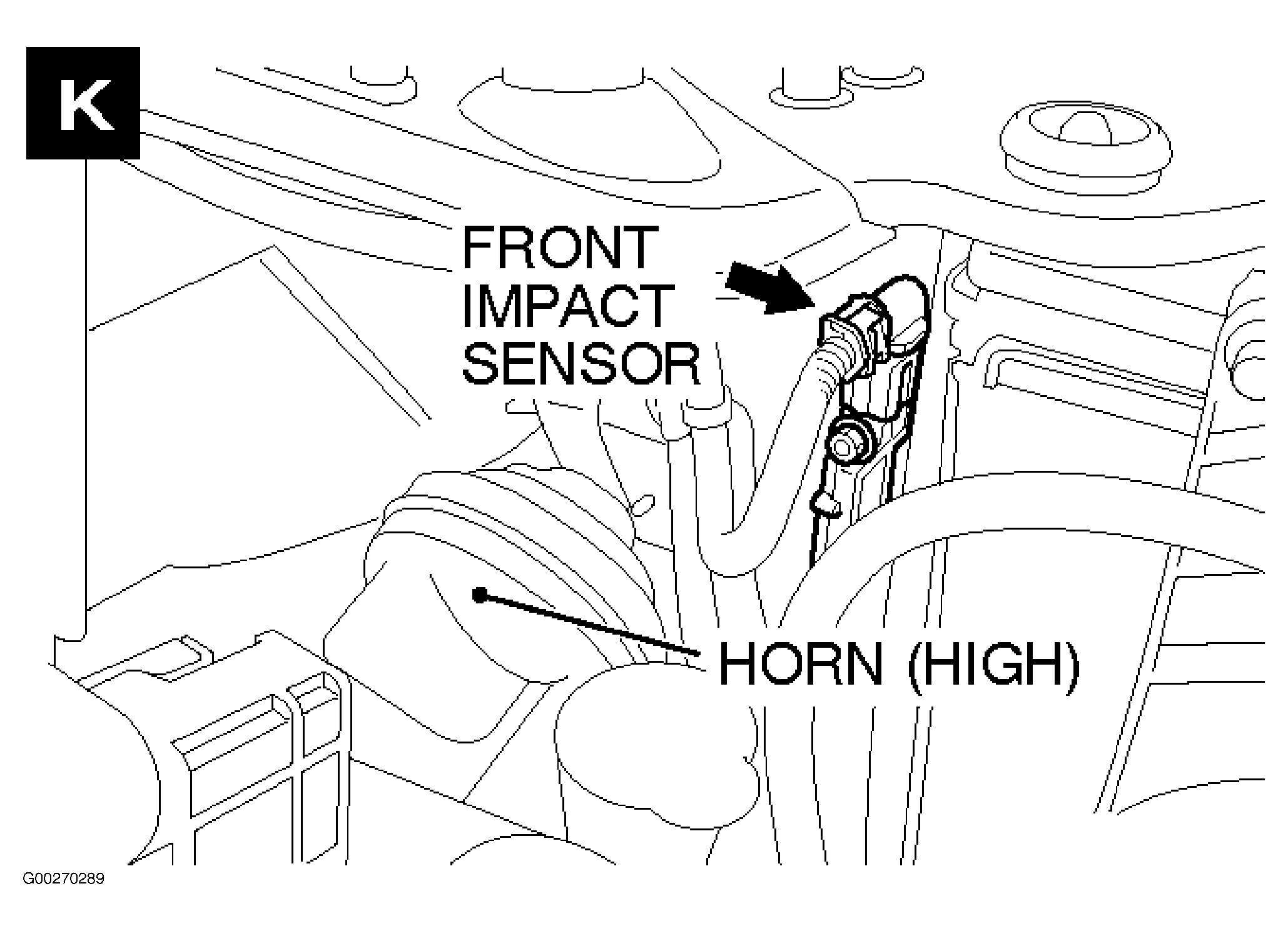

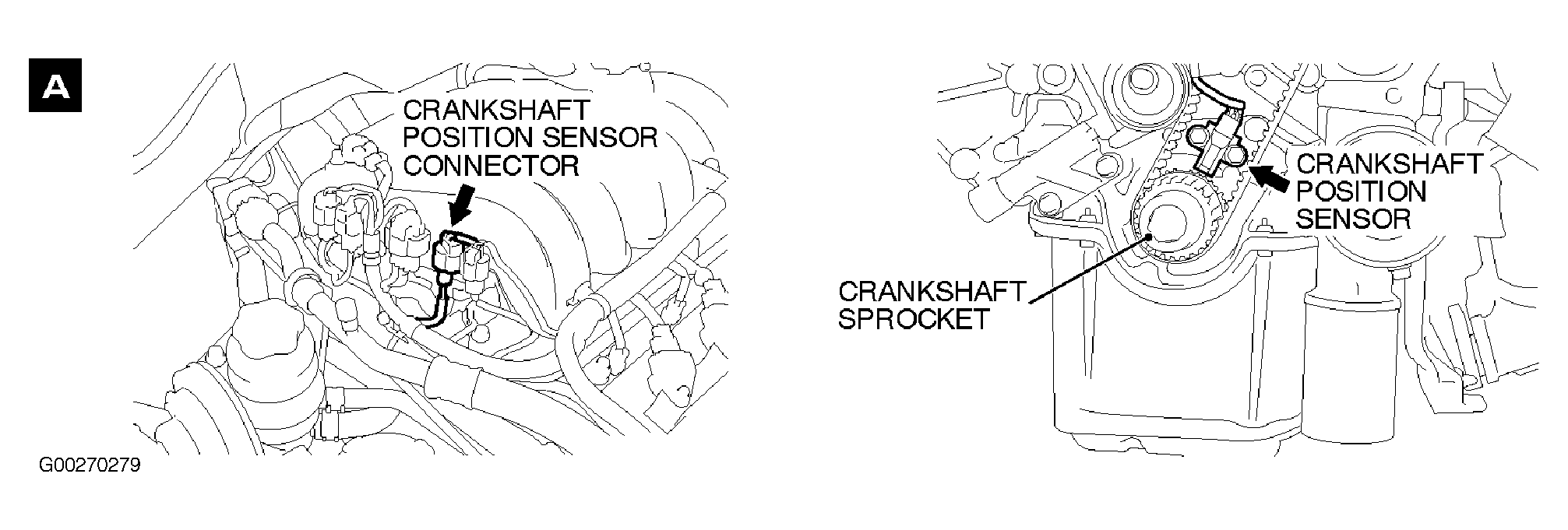

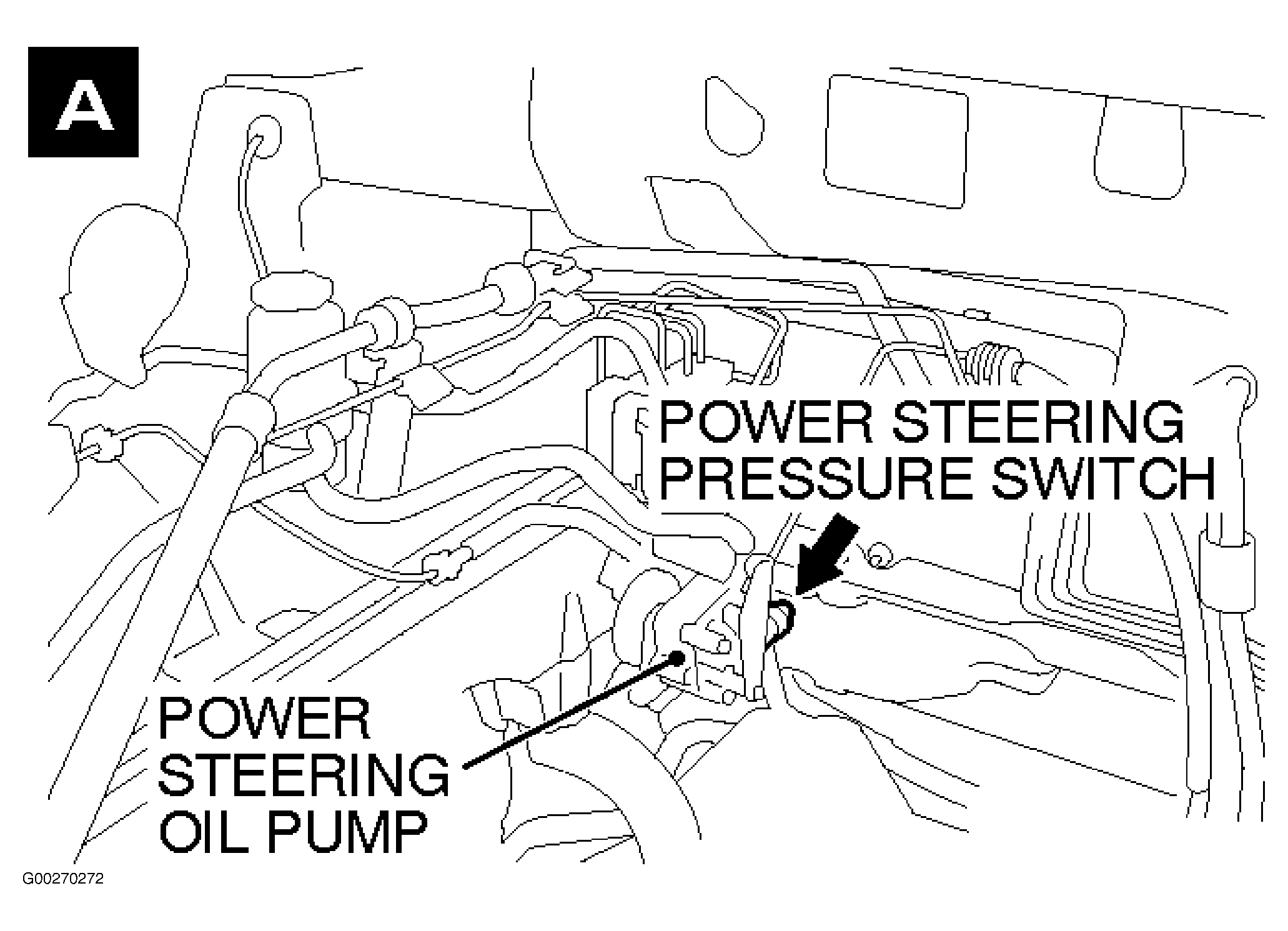

Fig 39: Sensors (1 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

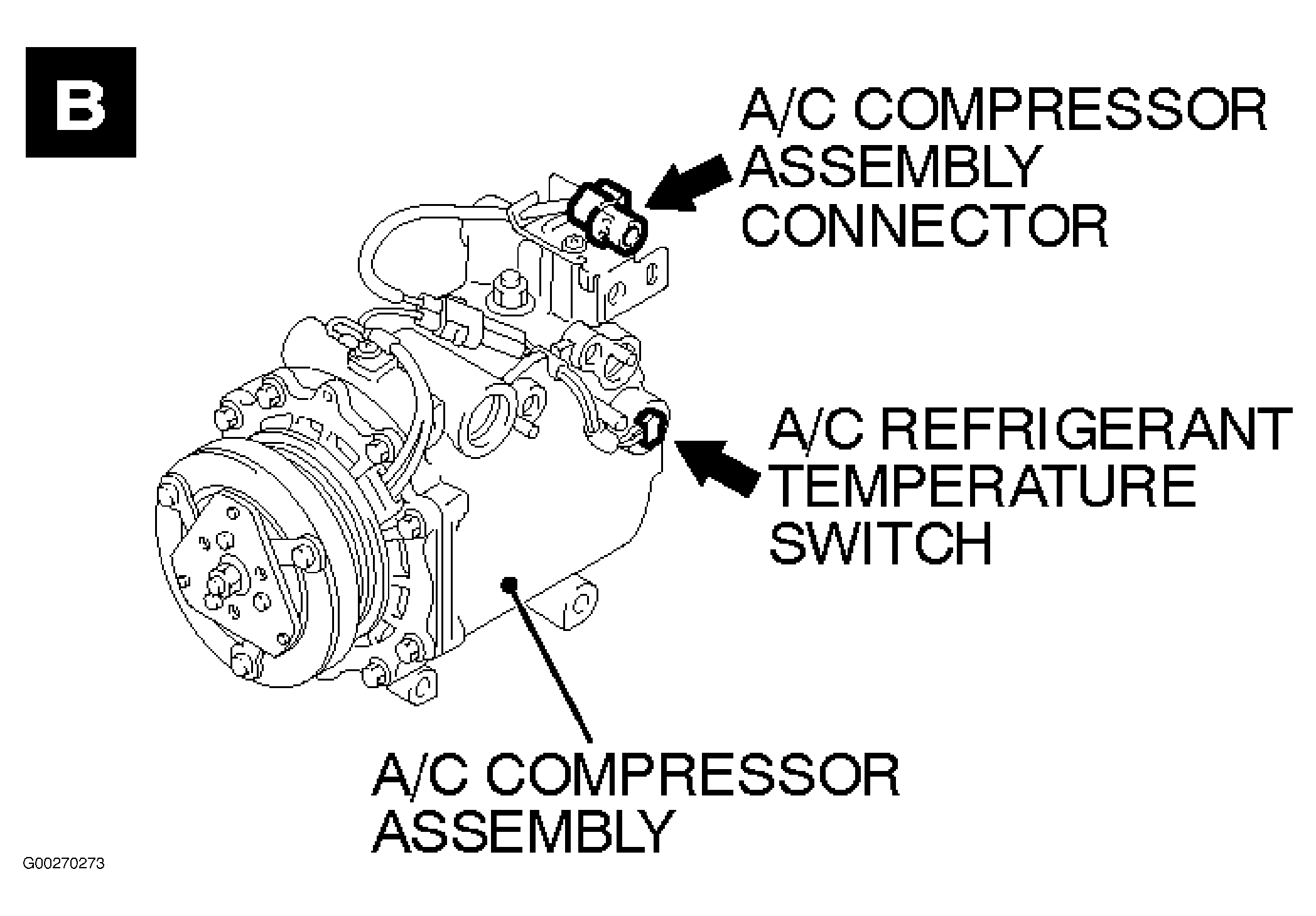

Fig 40: Sensors (2 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

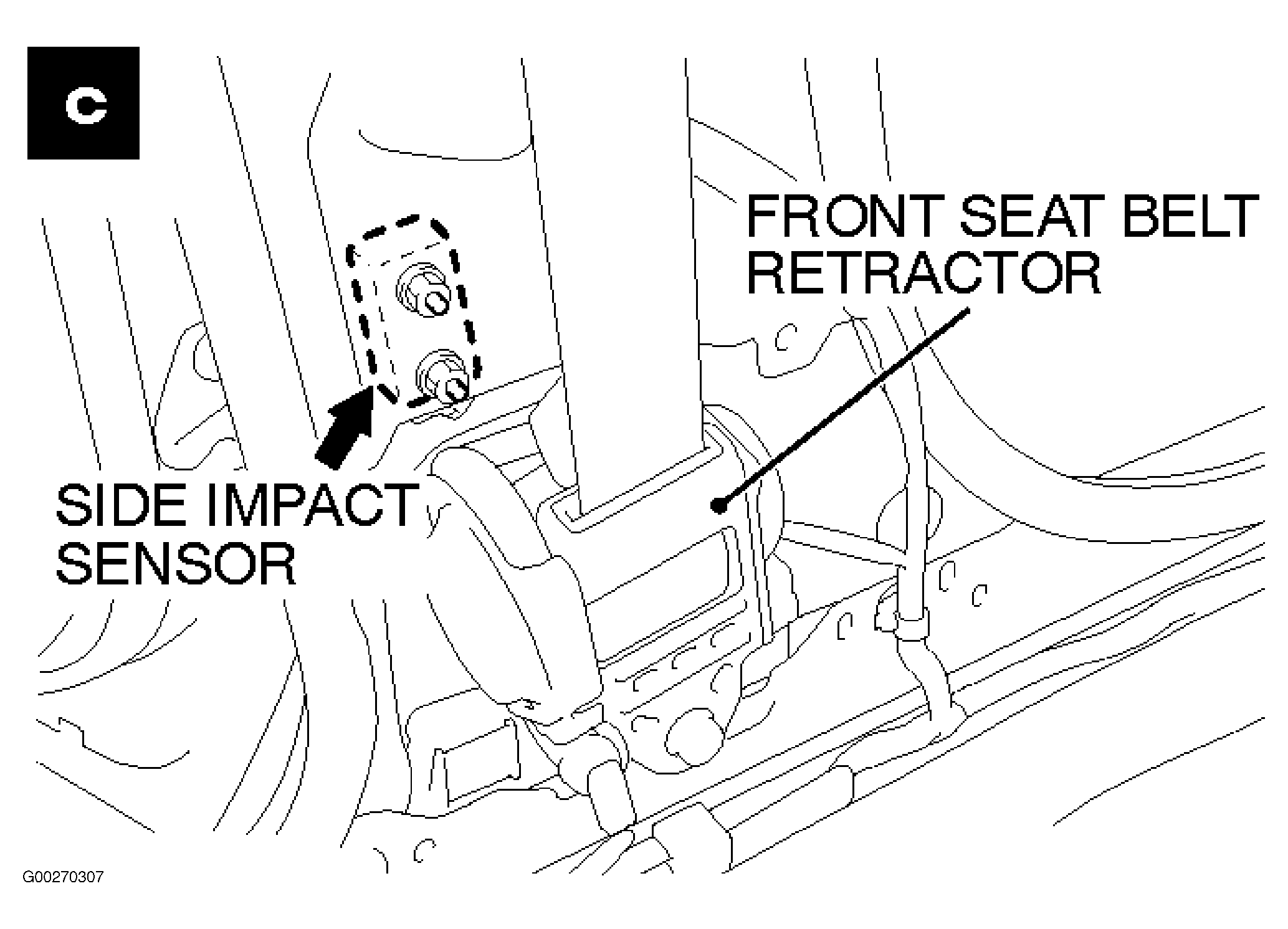

Fig 41: Sensors (3 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

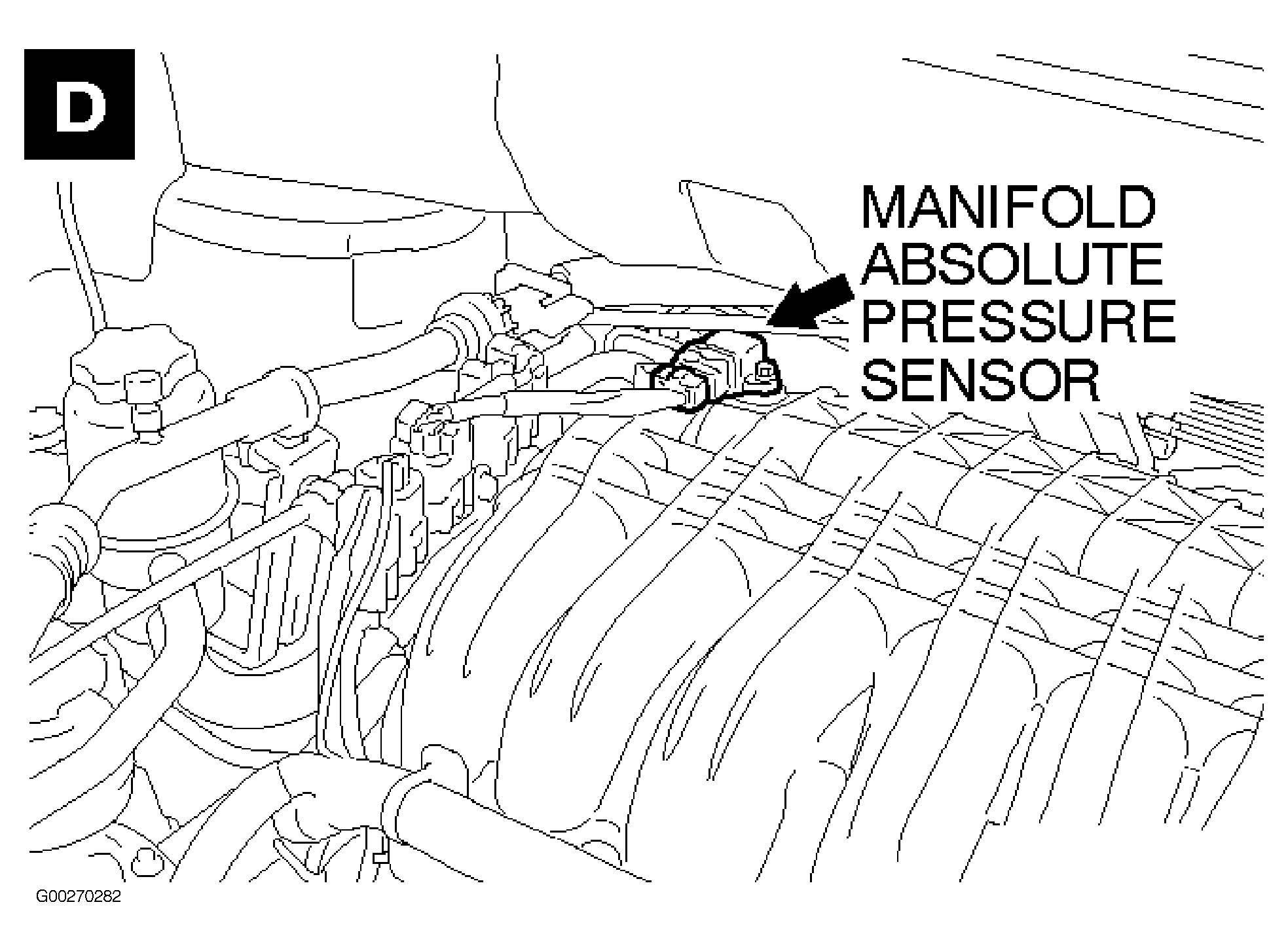

Fig 42: Sensors (4 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

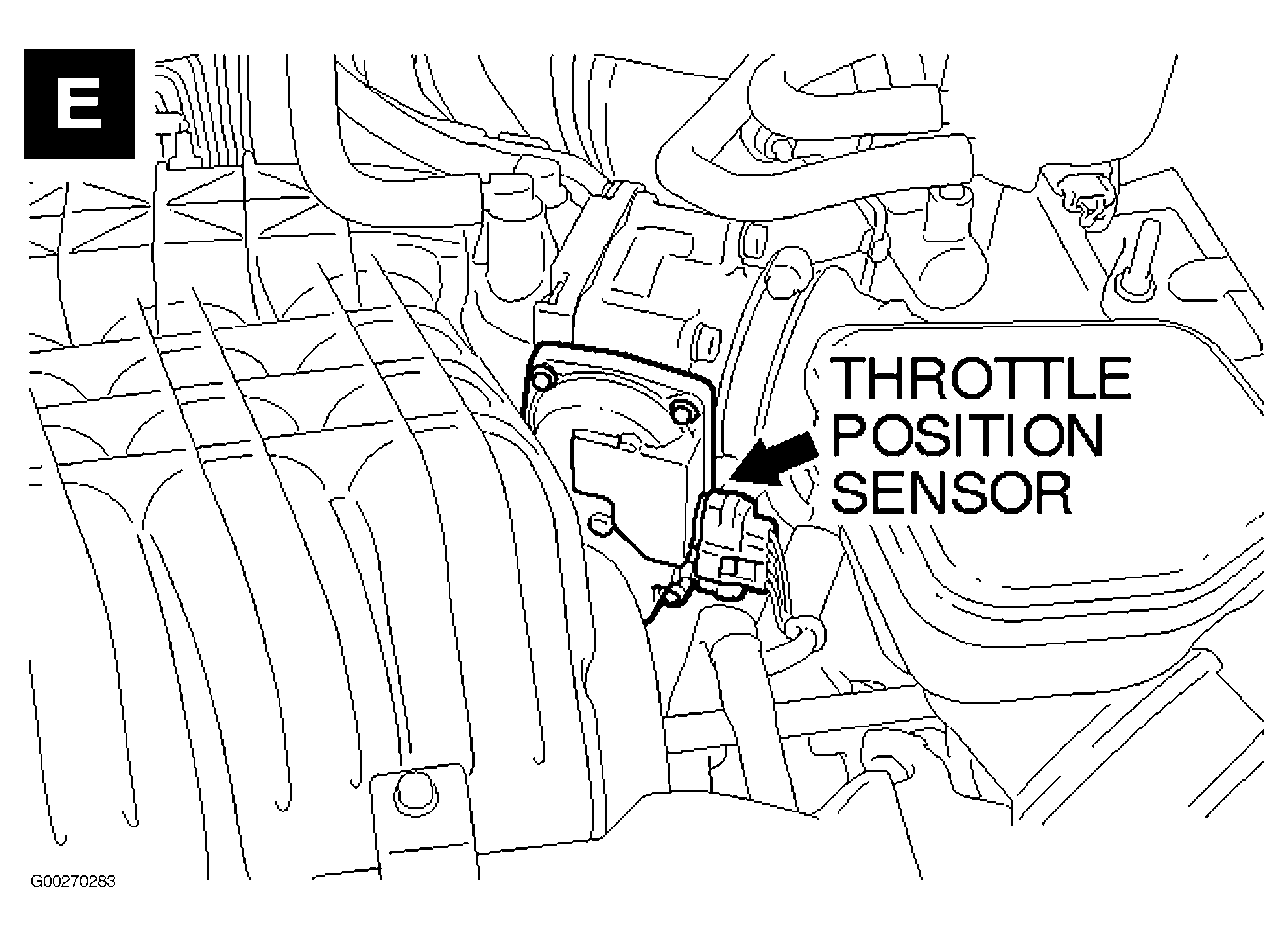

Fig 43: Sensors (5 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Sensors (6 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Sensors (7 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Sensors (8 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Sensors (9 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Sensors (10 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Sensors (11 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

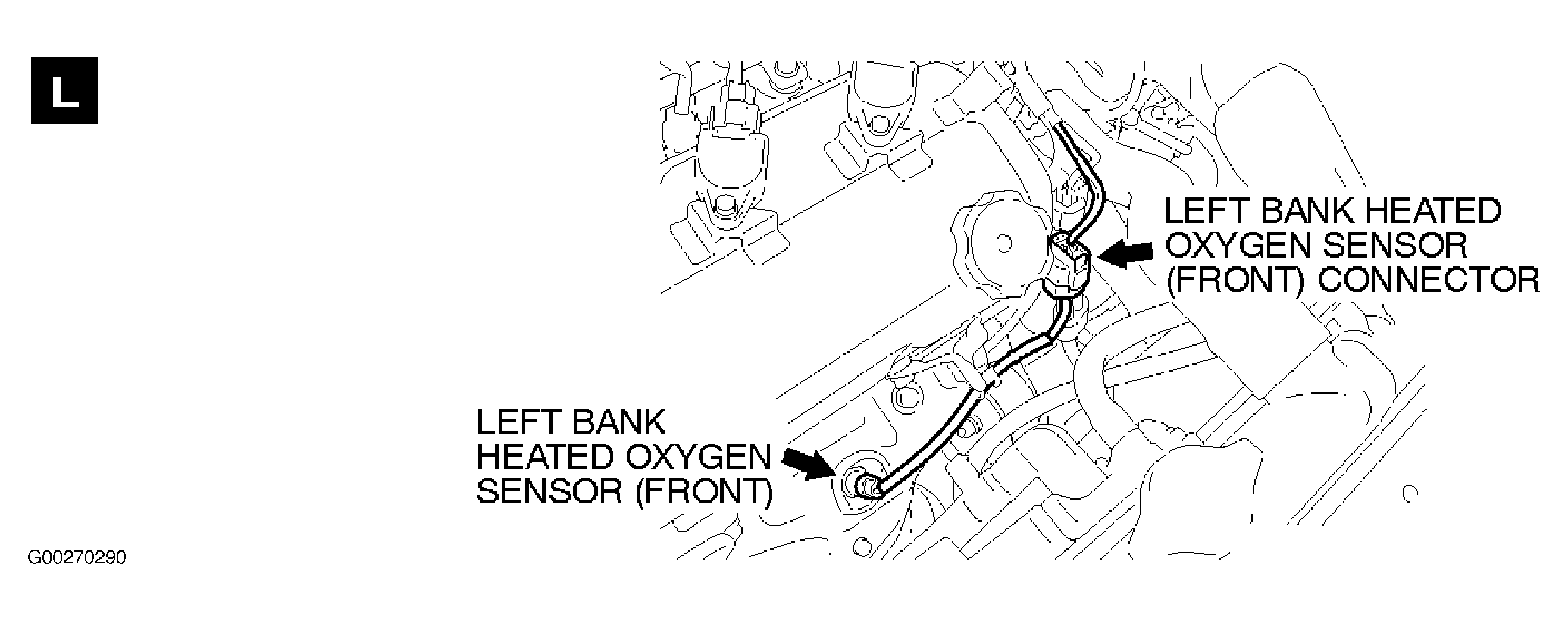

Fig 50: Sensors (12 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Sensors (13 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Sensors (14 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

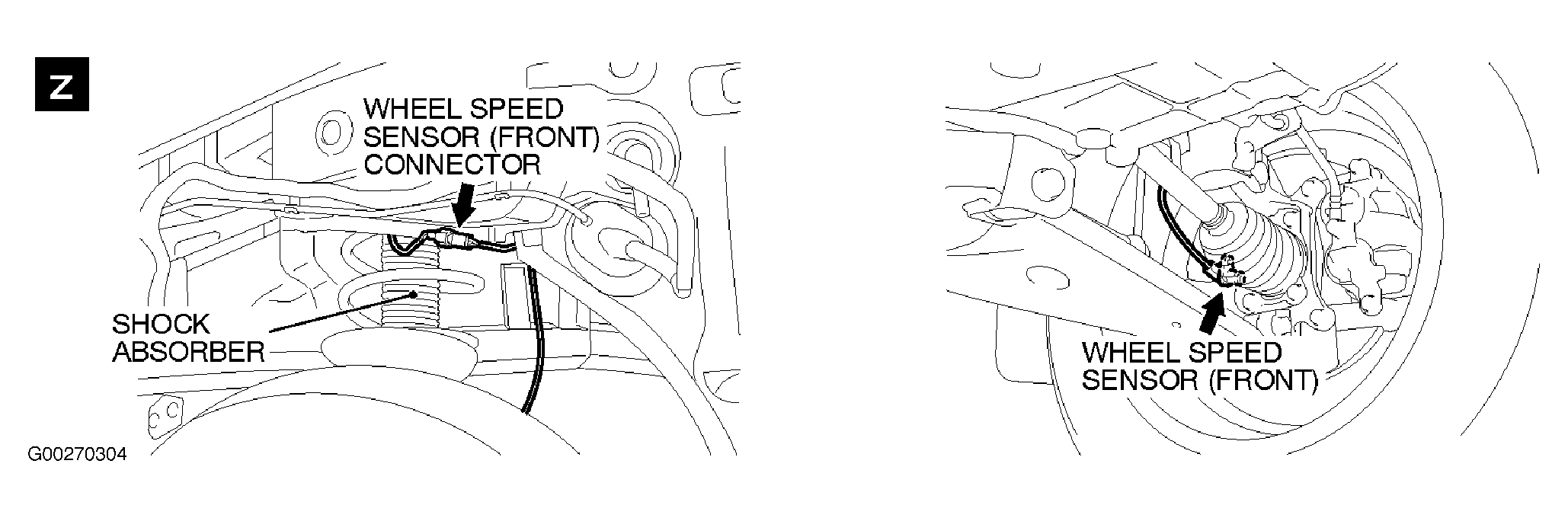

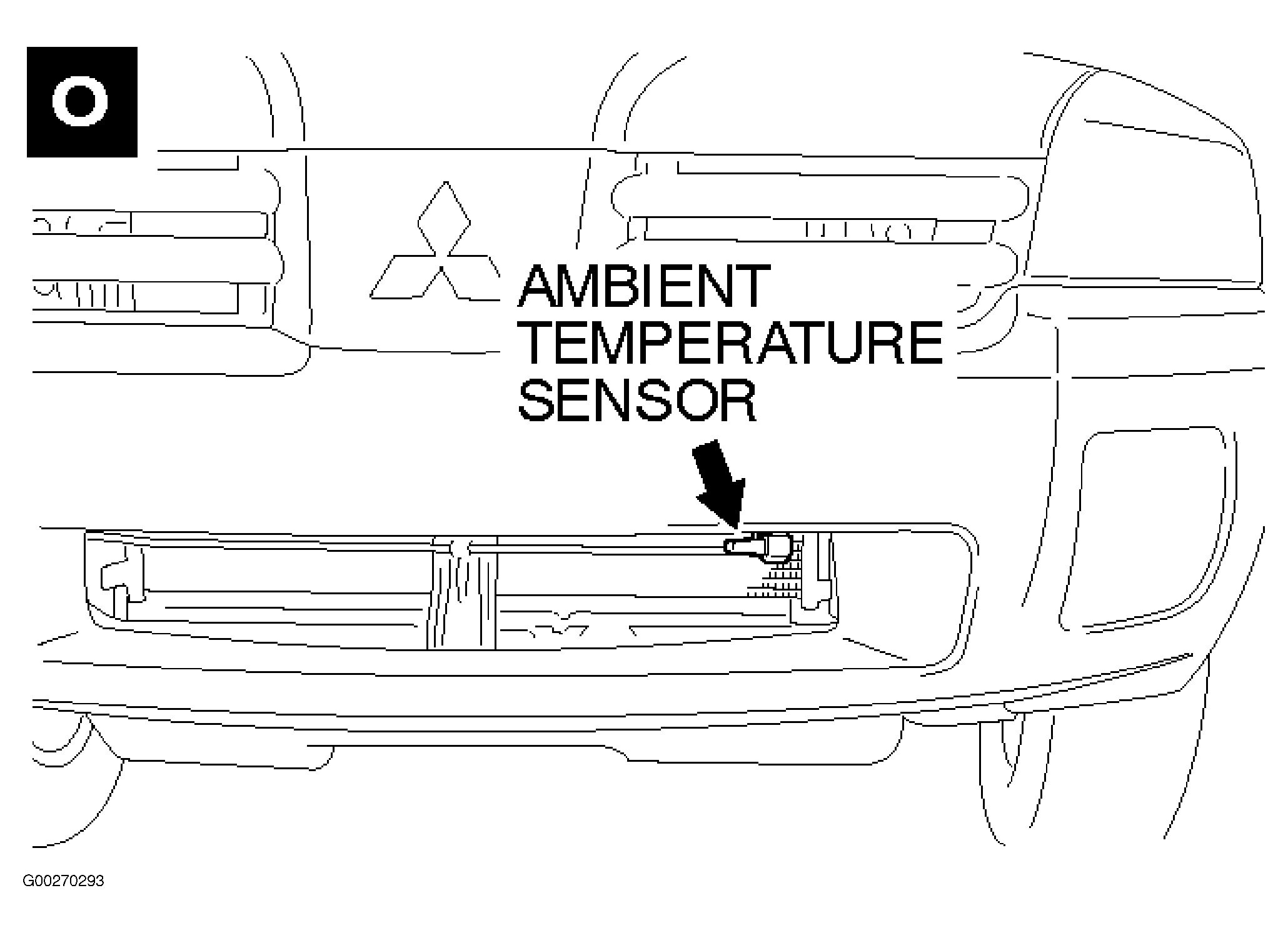

Fig 53: Sensors (15 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Sensors (16 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Sensors (17 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Sensors (18 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

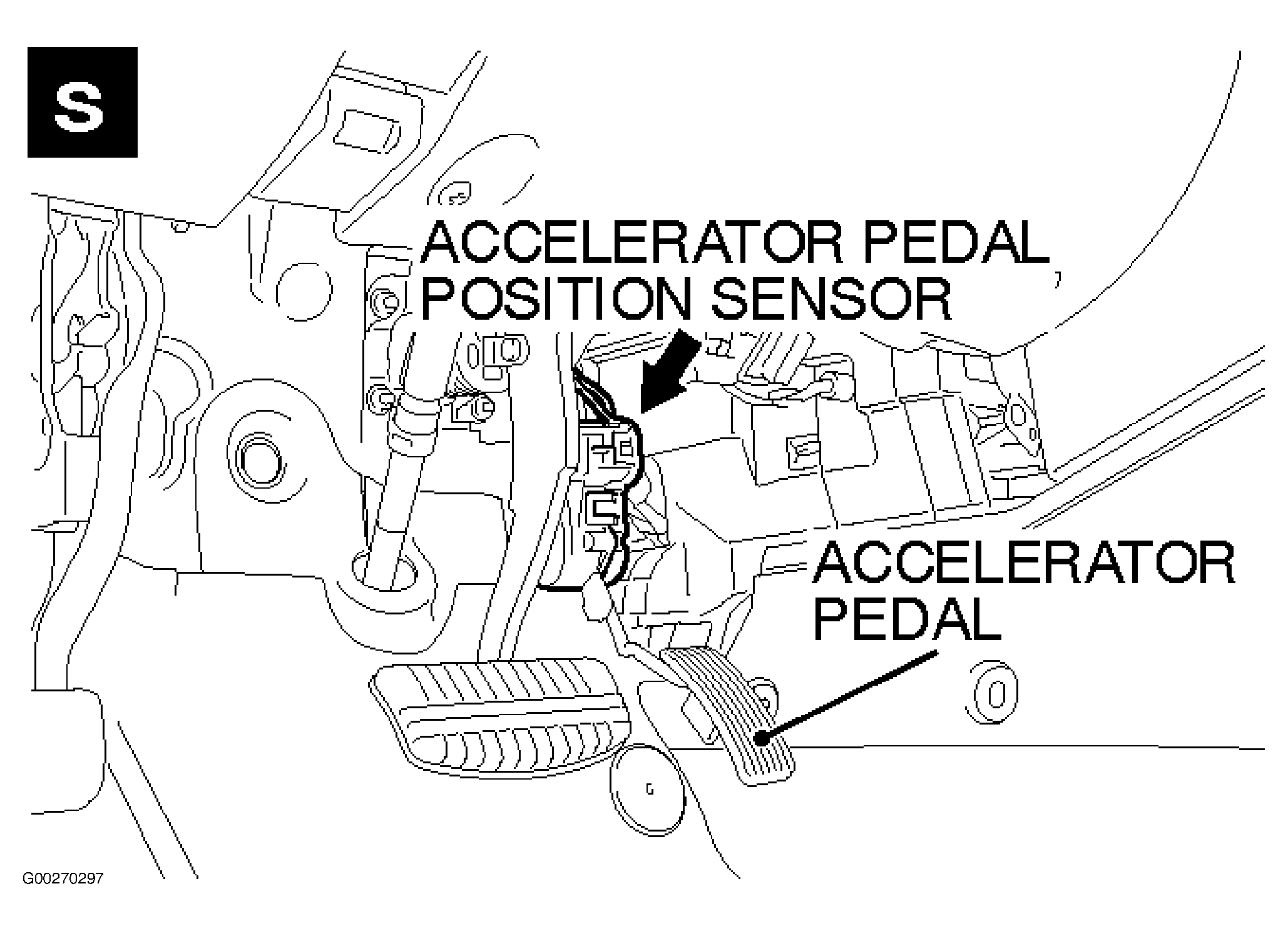

Fig 57: Sensors (19 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Sensors (20 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

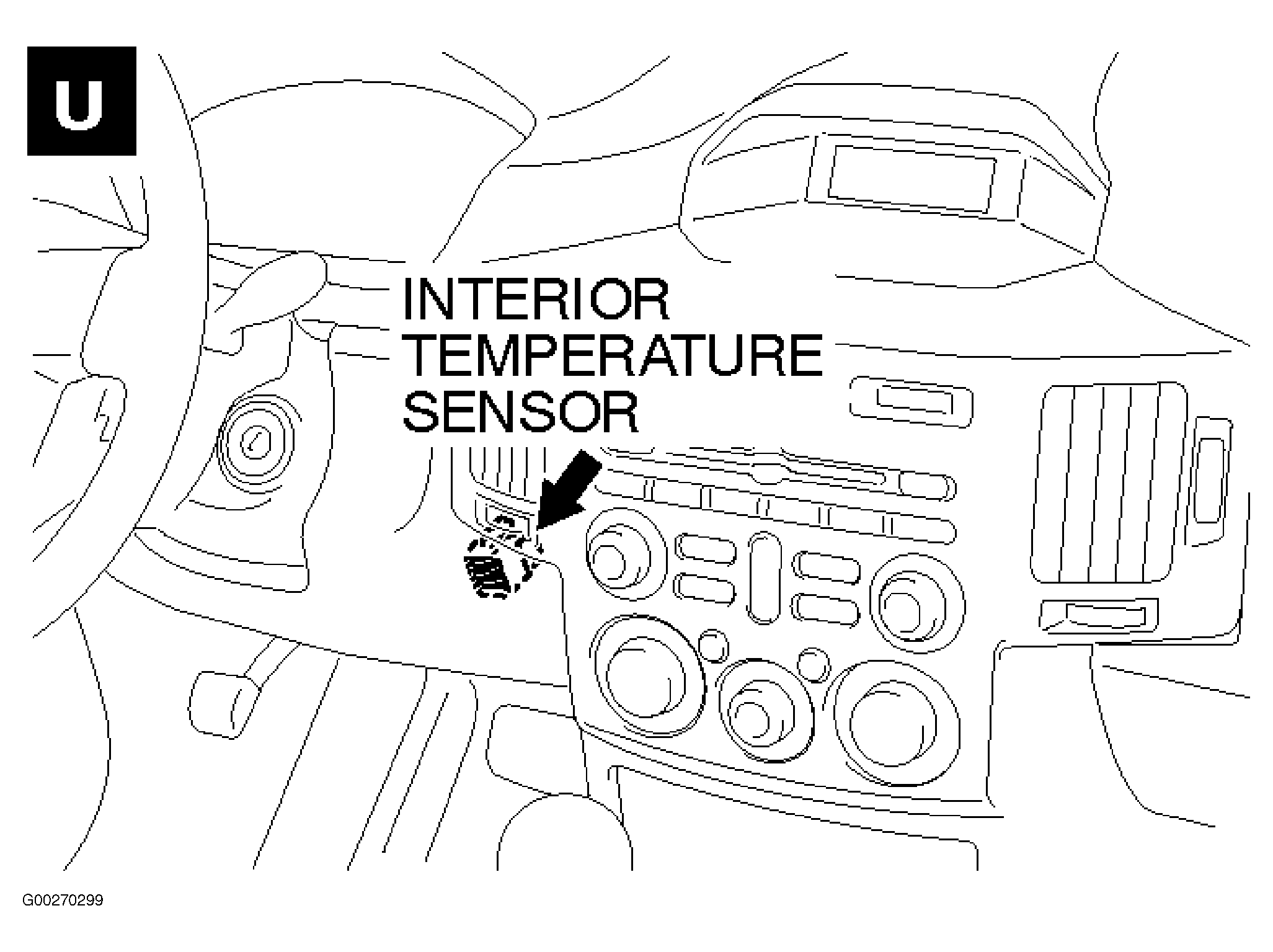

Fig 59: Sensors (21 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Sensors (22 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

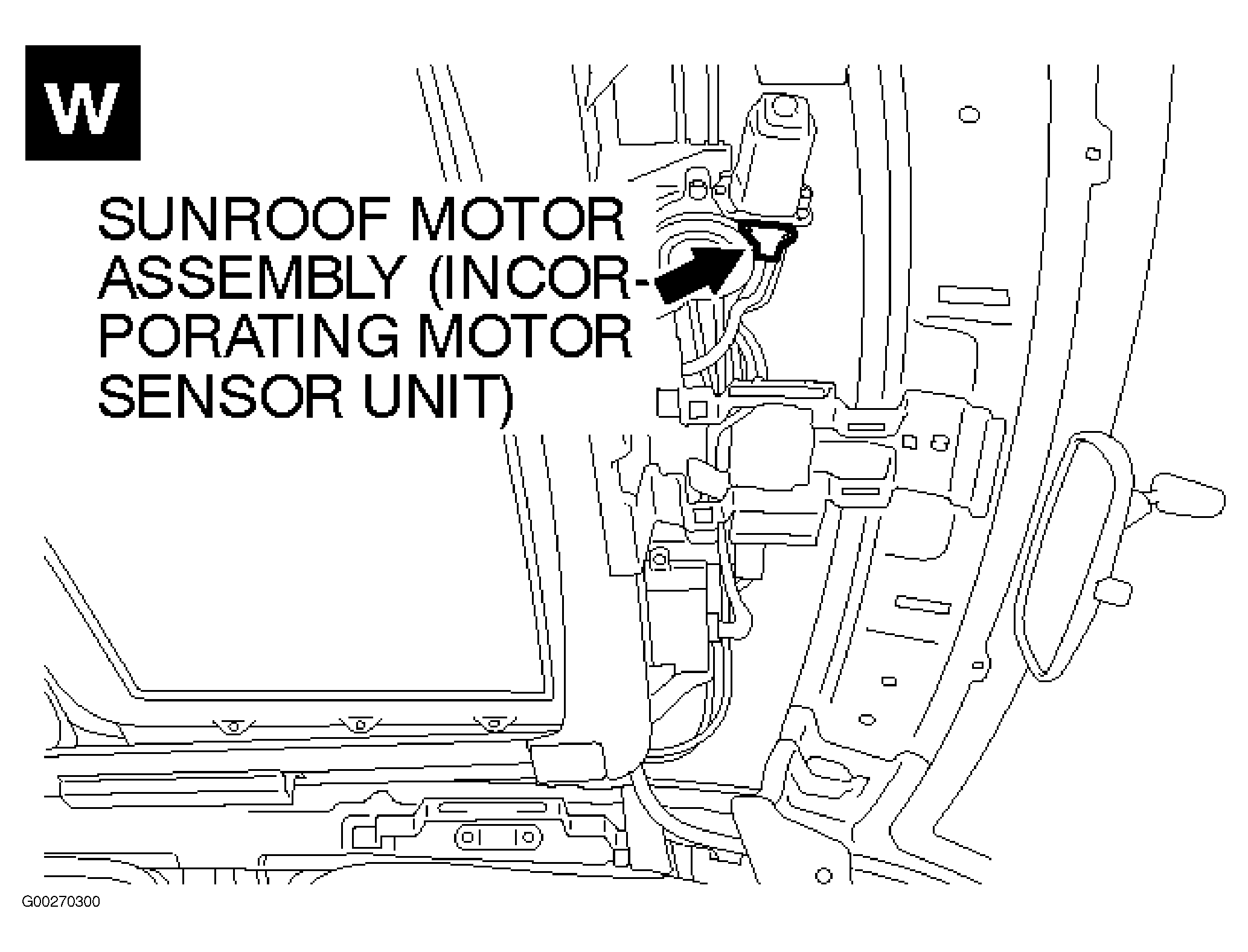

Fig 61: Sensors (23 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

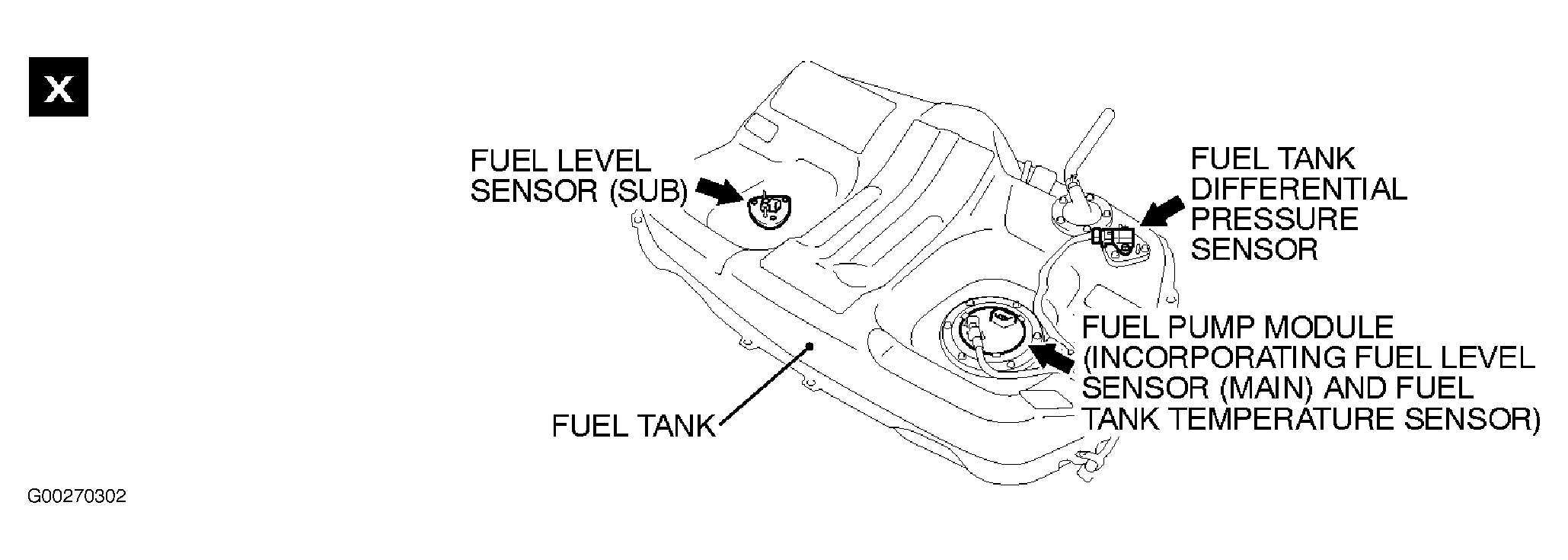

Fig 62: Sensors (24 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Sensors (25 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Sensors (26 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Sensors (27 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Sensors (28 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Sensors (29 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Sensors (30 Of 30)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

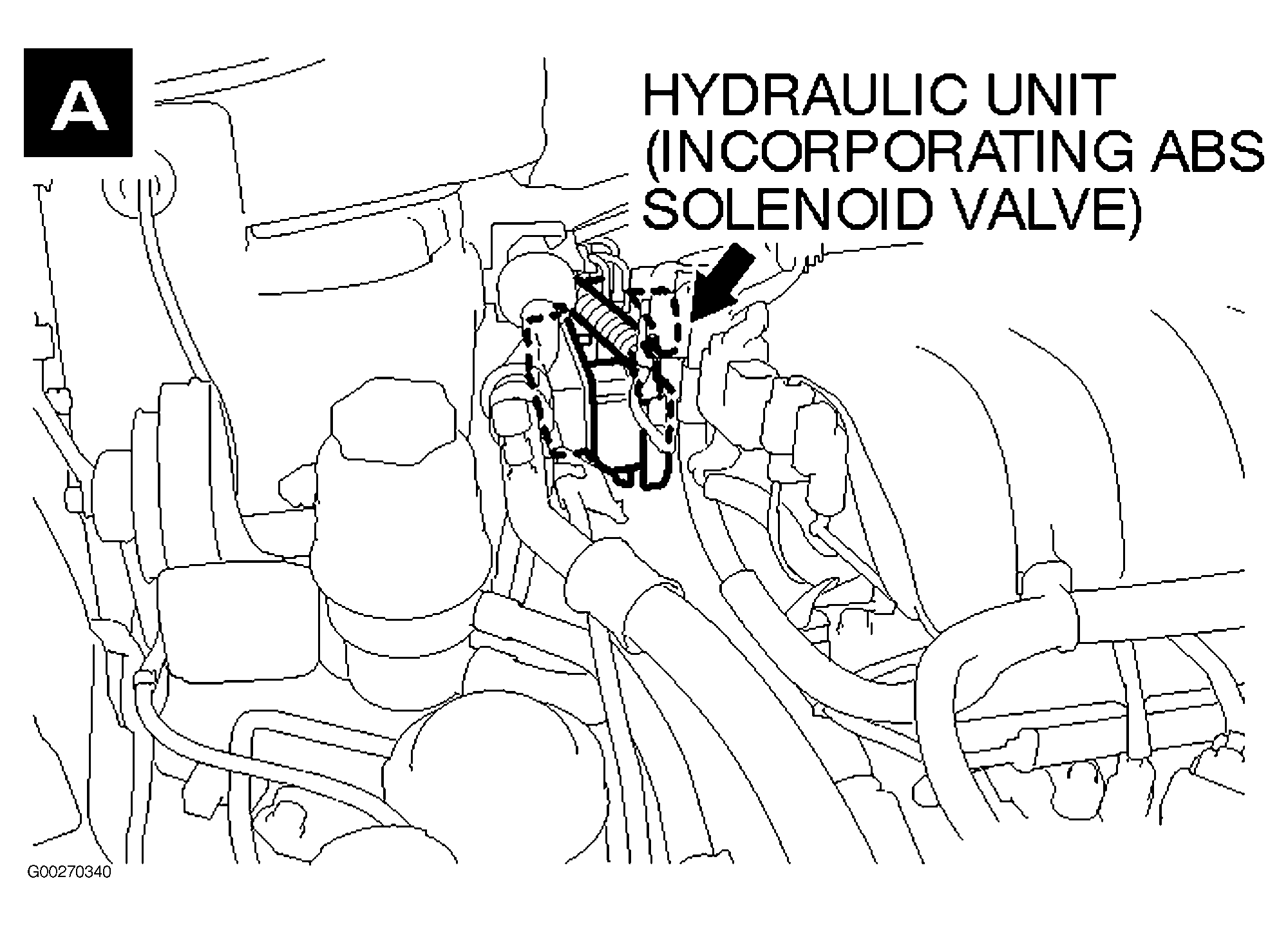

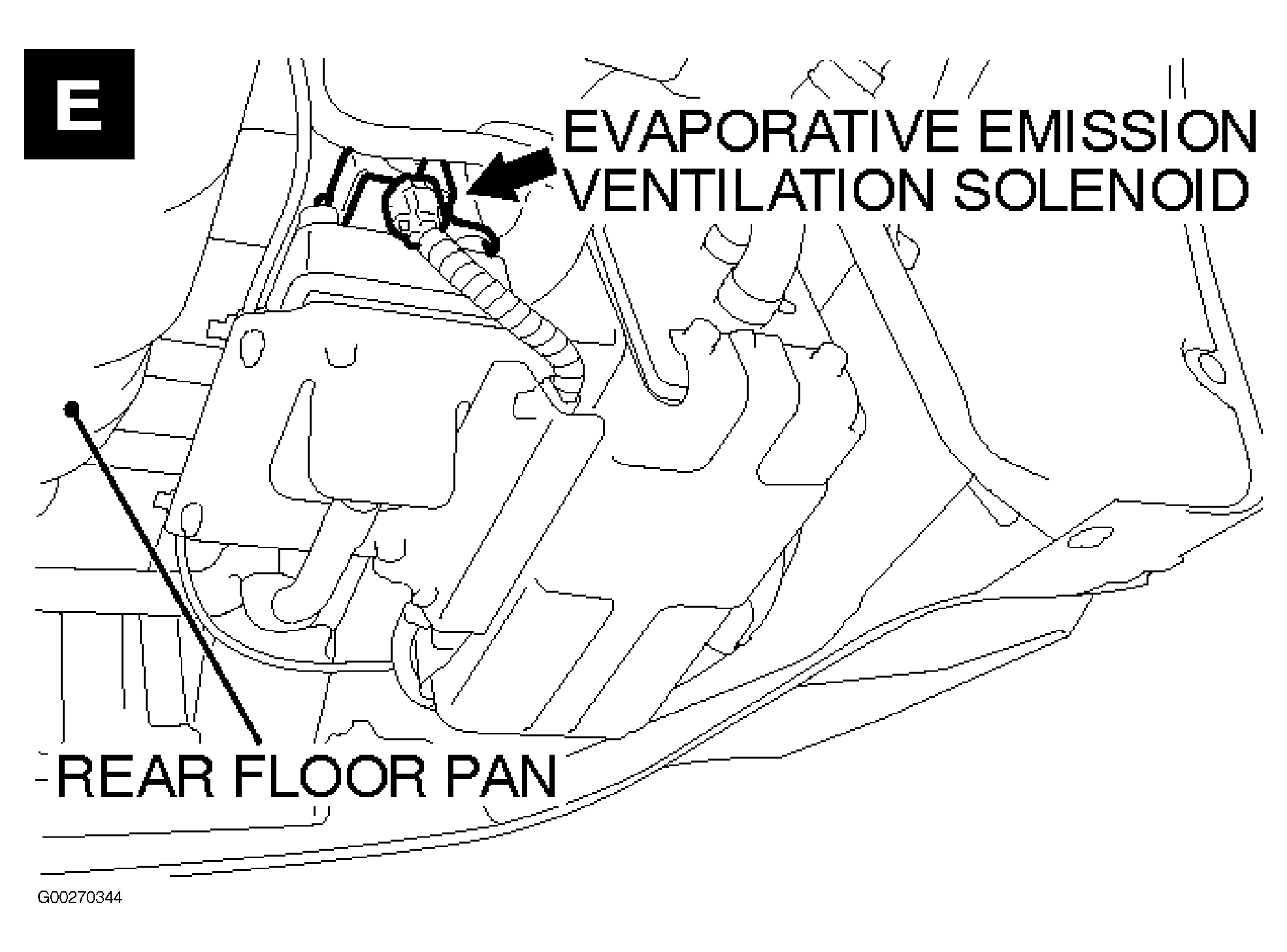

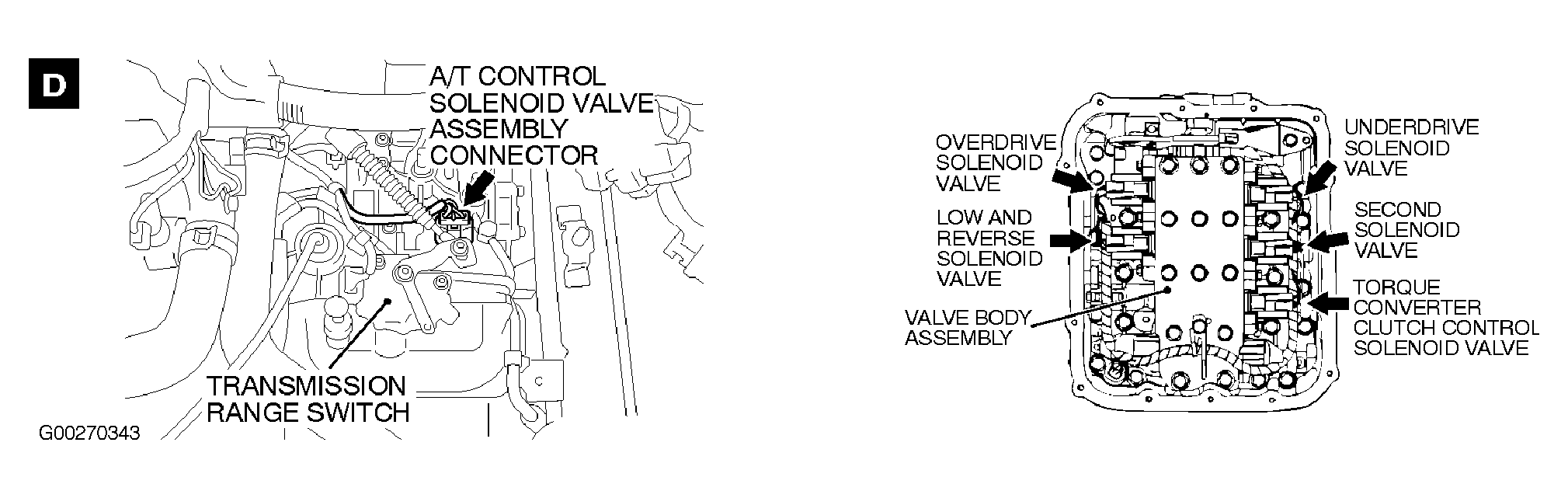

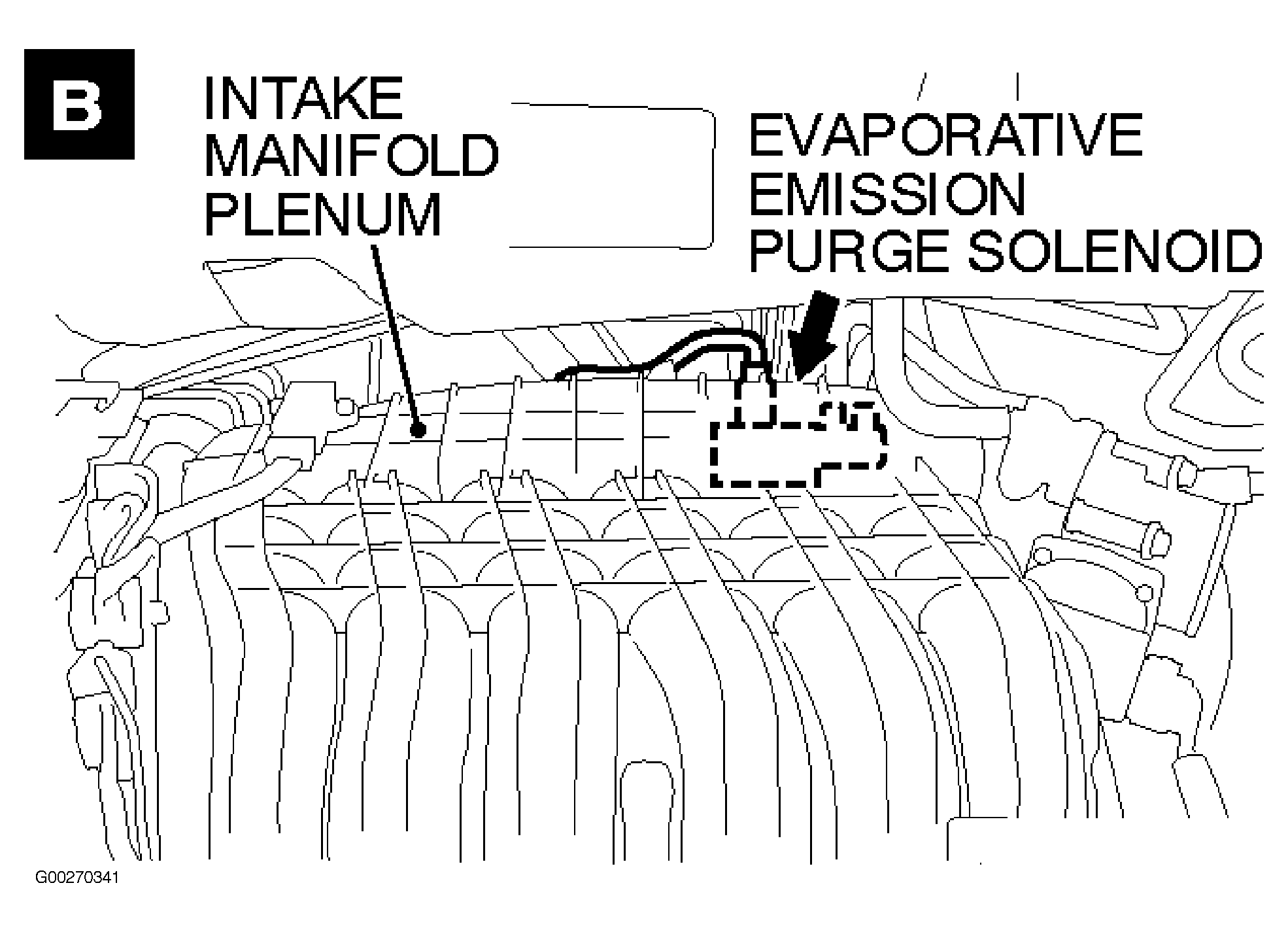

Fig 69: Solenoids & Solenoid Valves (1 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 70: Solenoids & Solenoid Valves (2 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

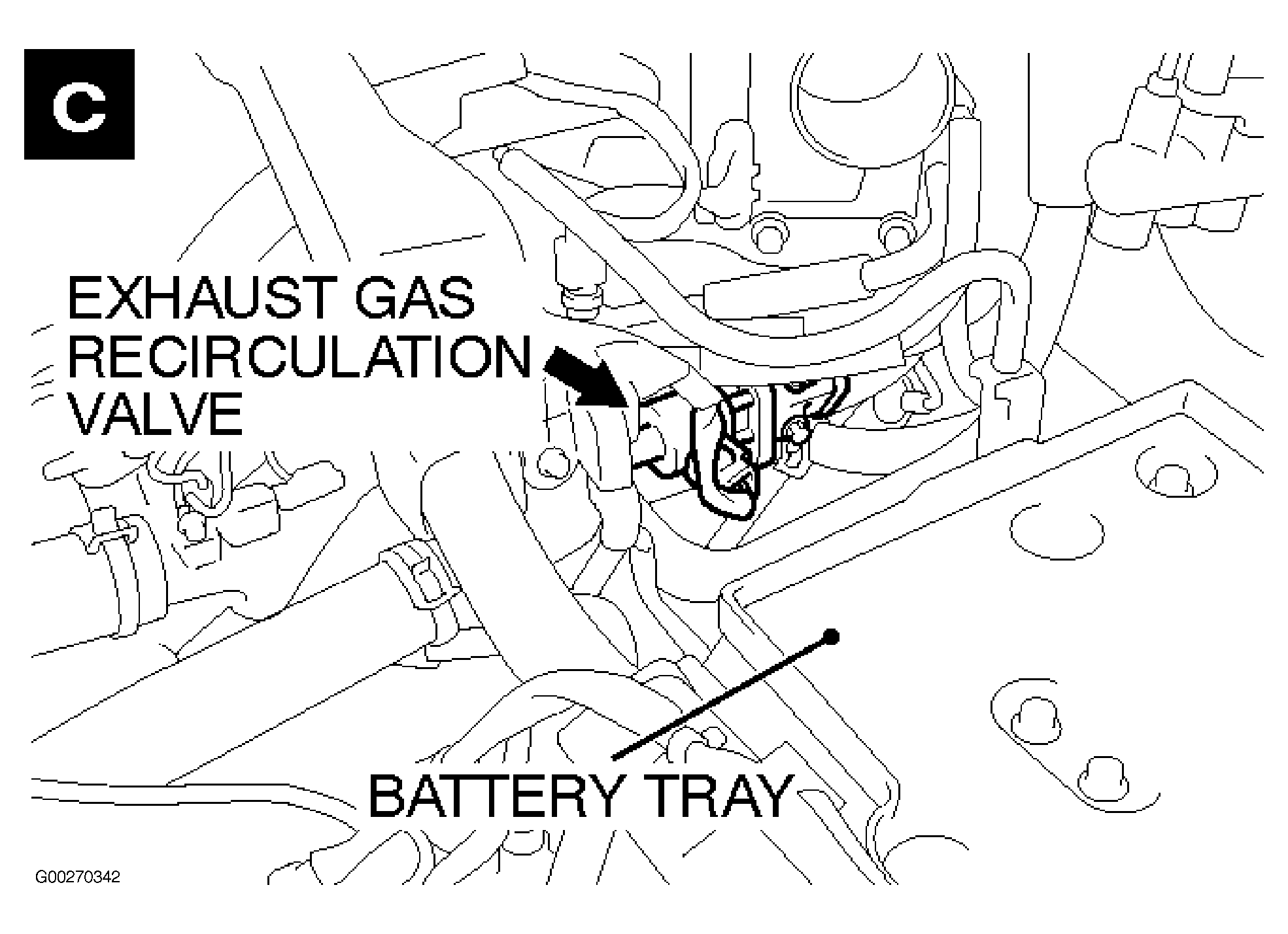

Fig 71: Solenoids & Solenoid Valves (3 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Solenoids & Solenoid Valves (4 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Solenoids & Solenoid Valves (5 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

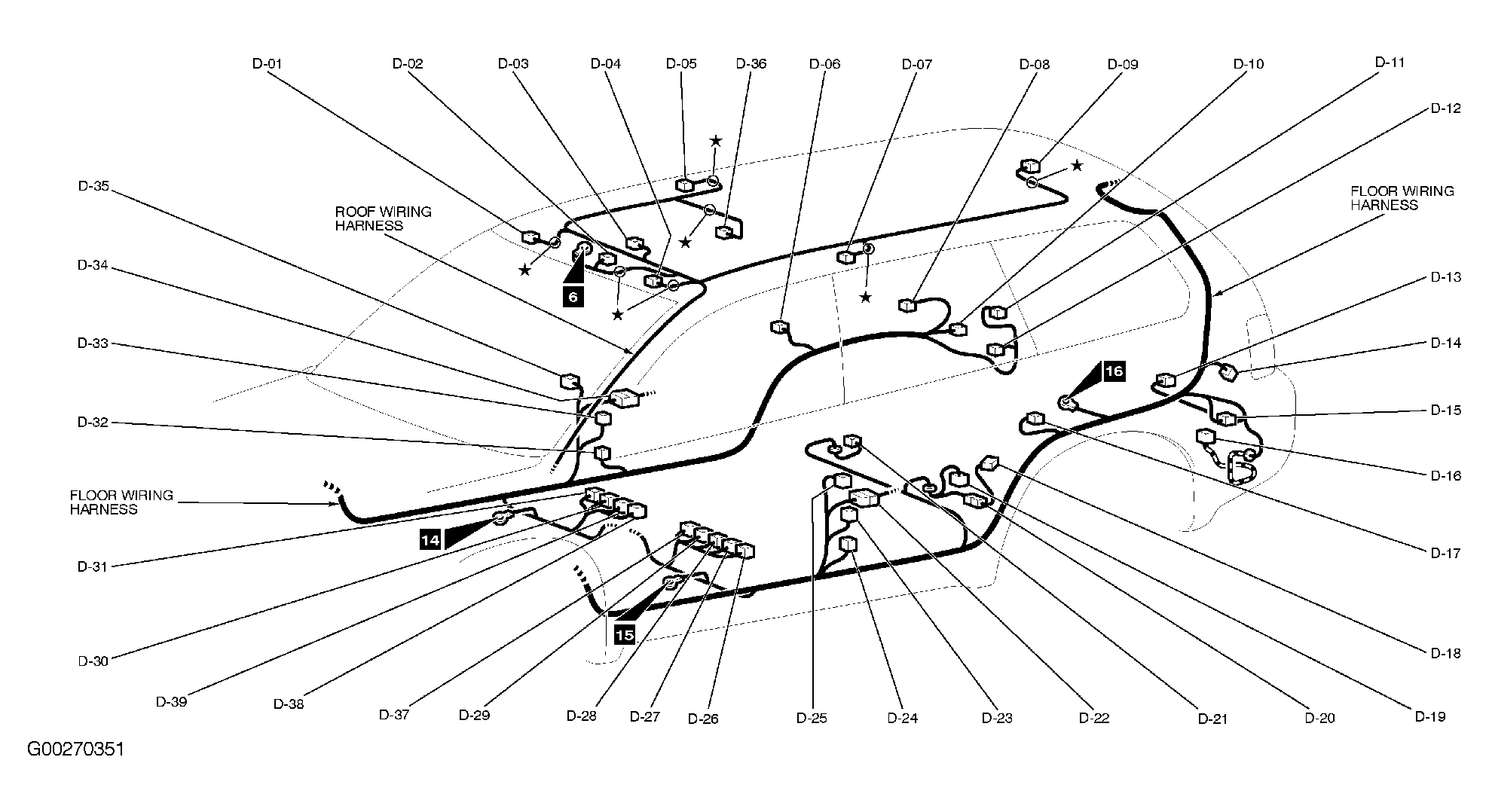

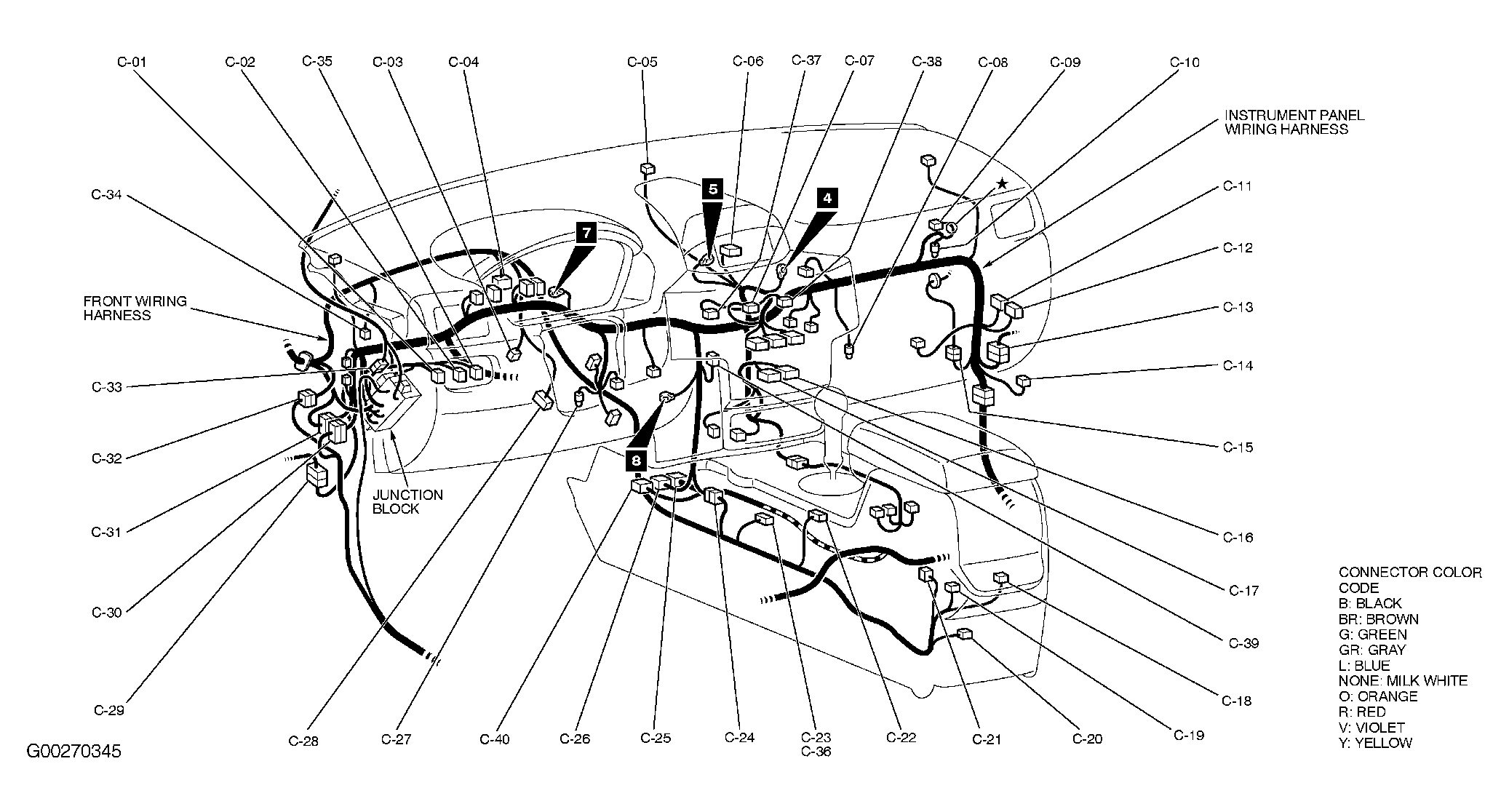

Fig 74: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

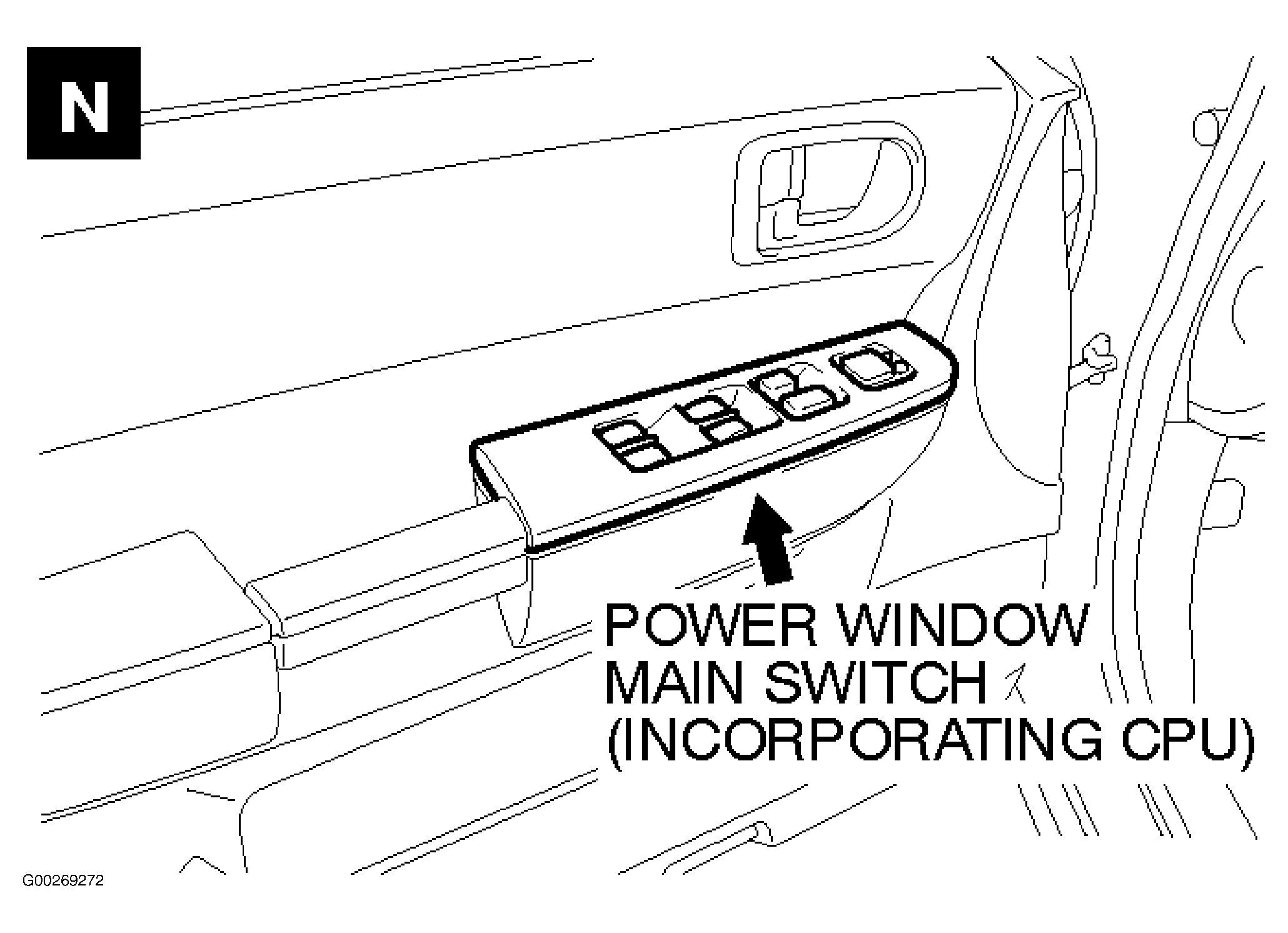

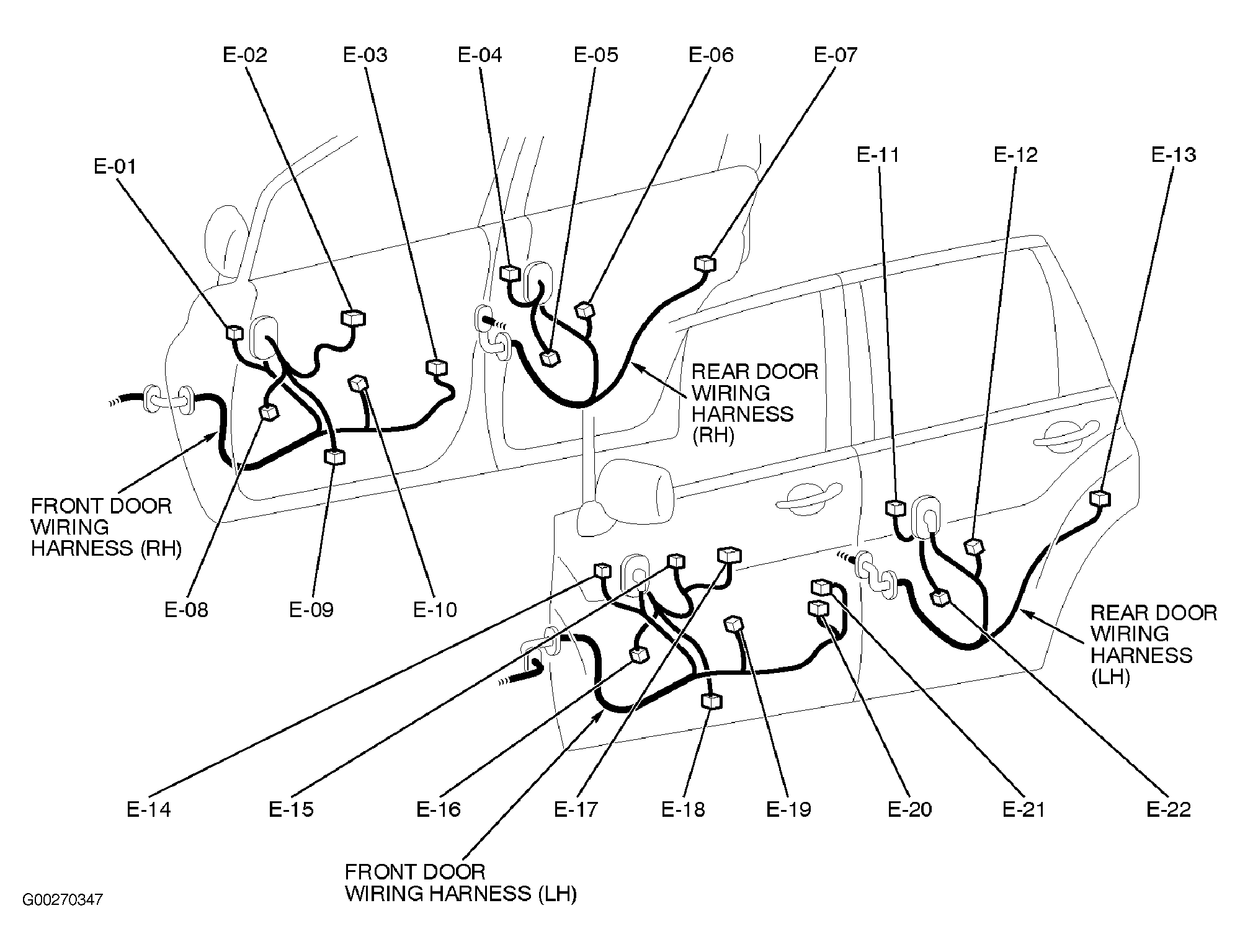

Fig 75: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

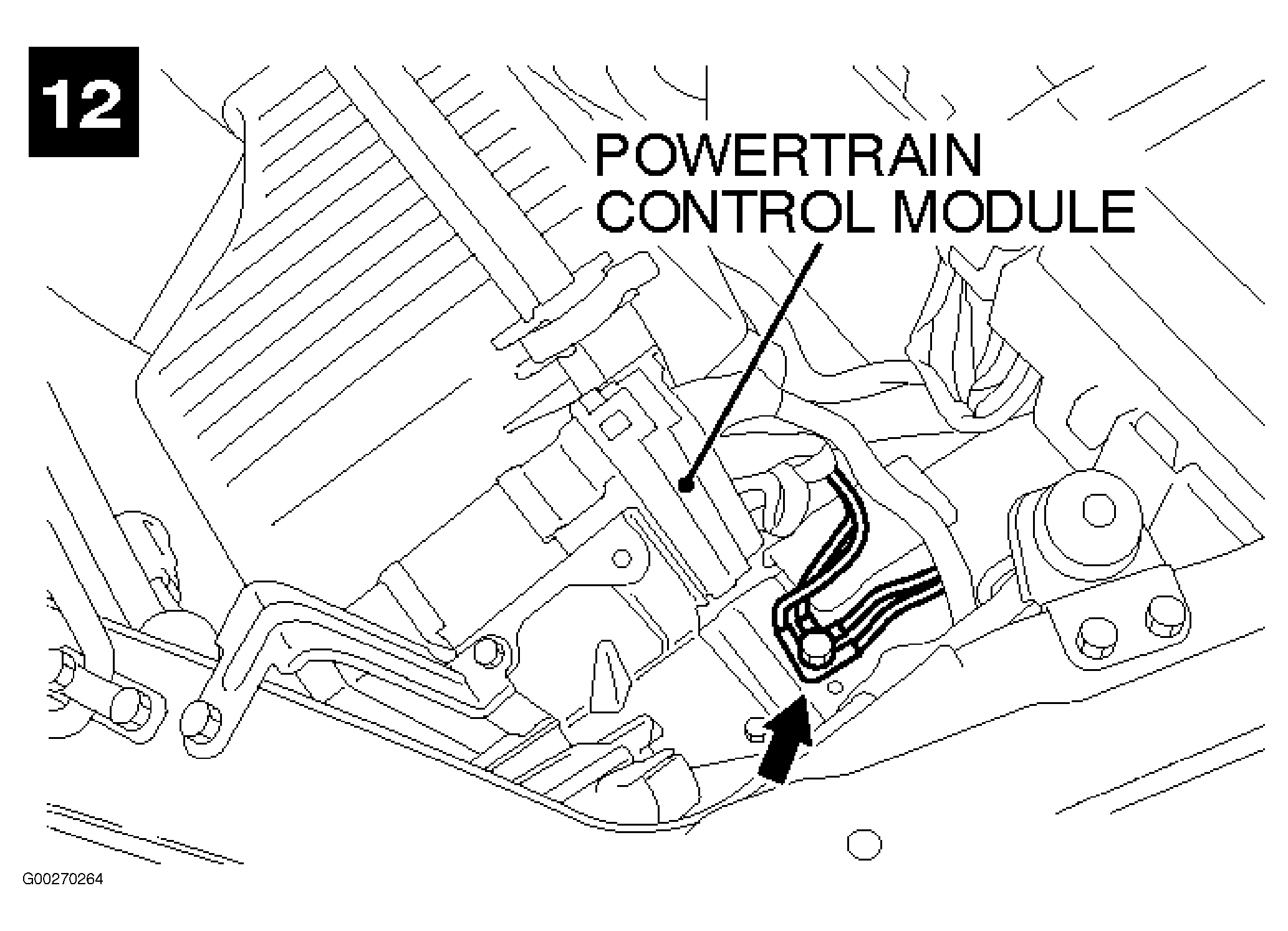

Fig 76: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

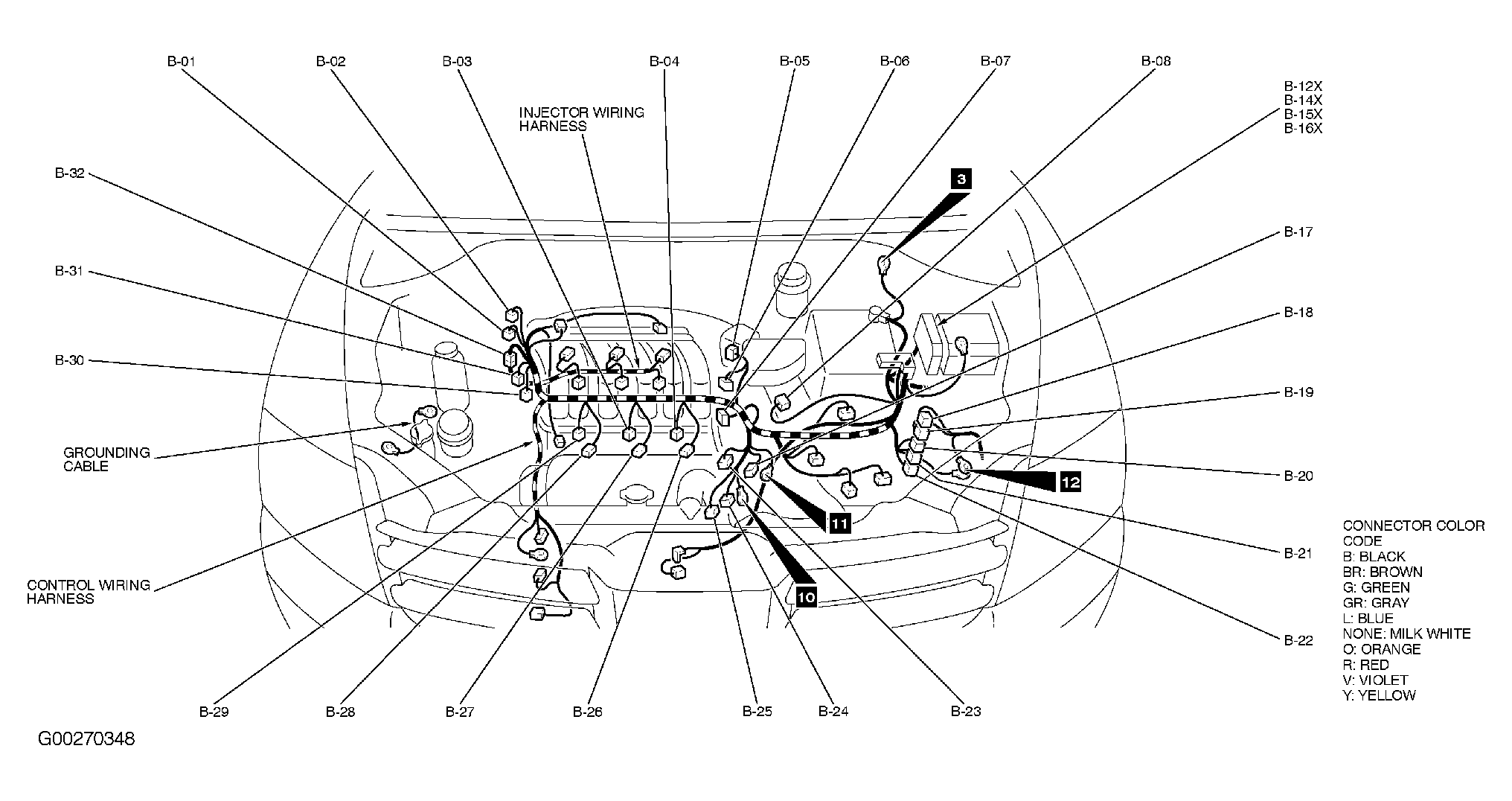

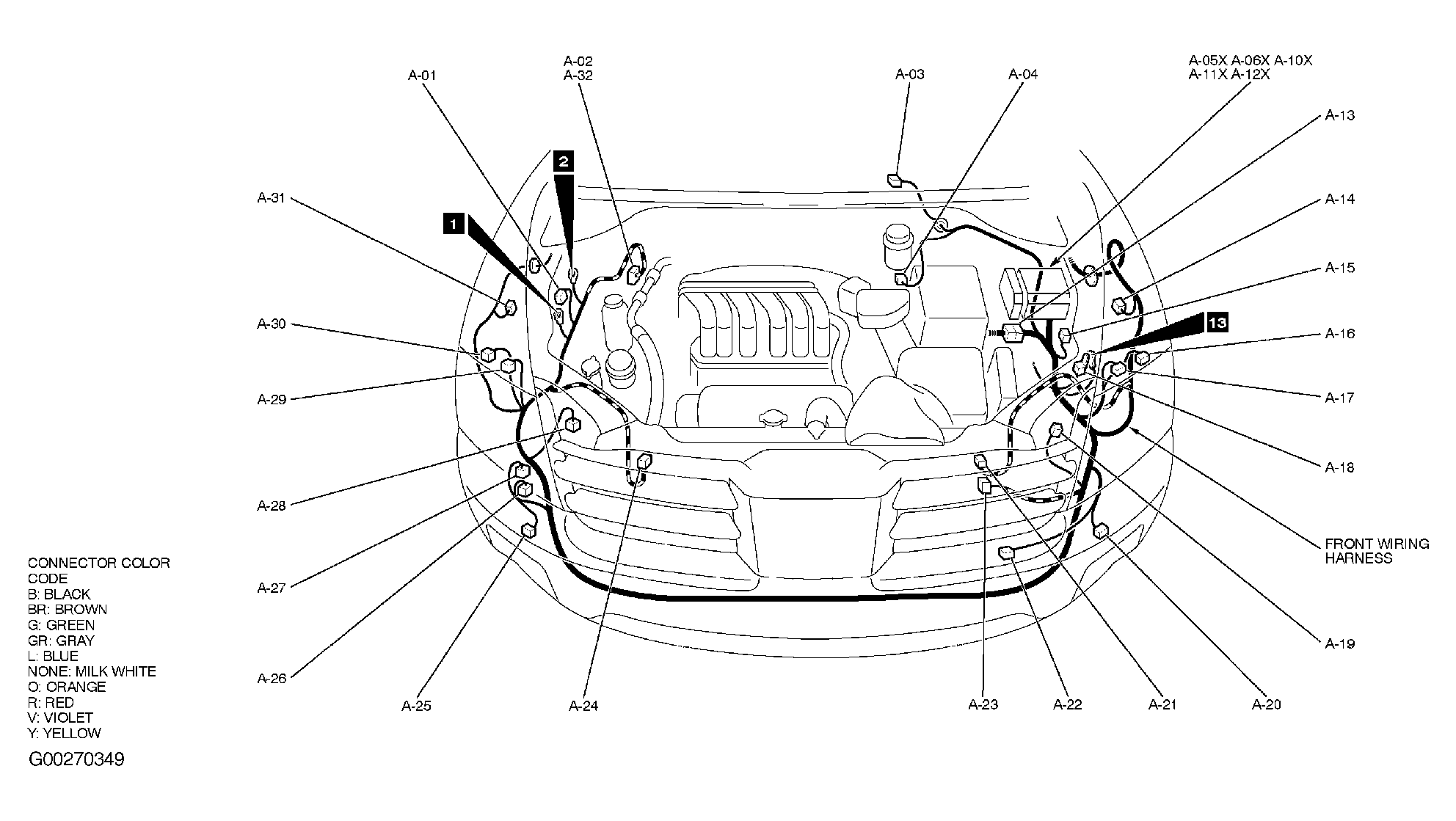

Fig 77: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

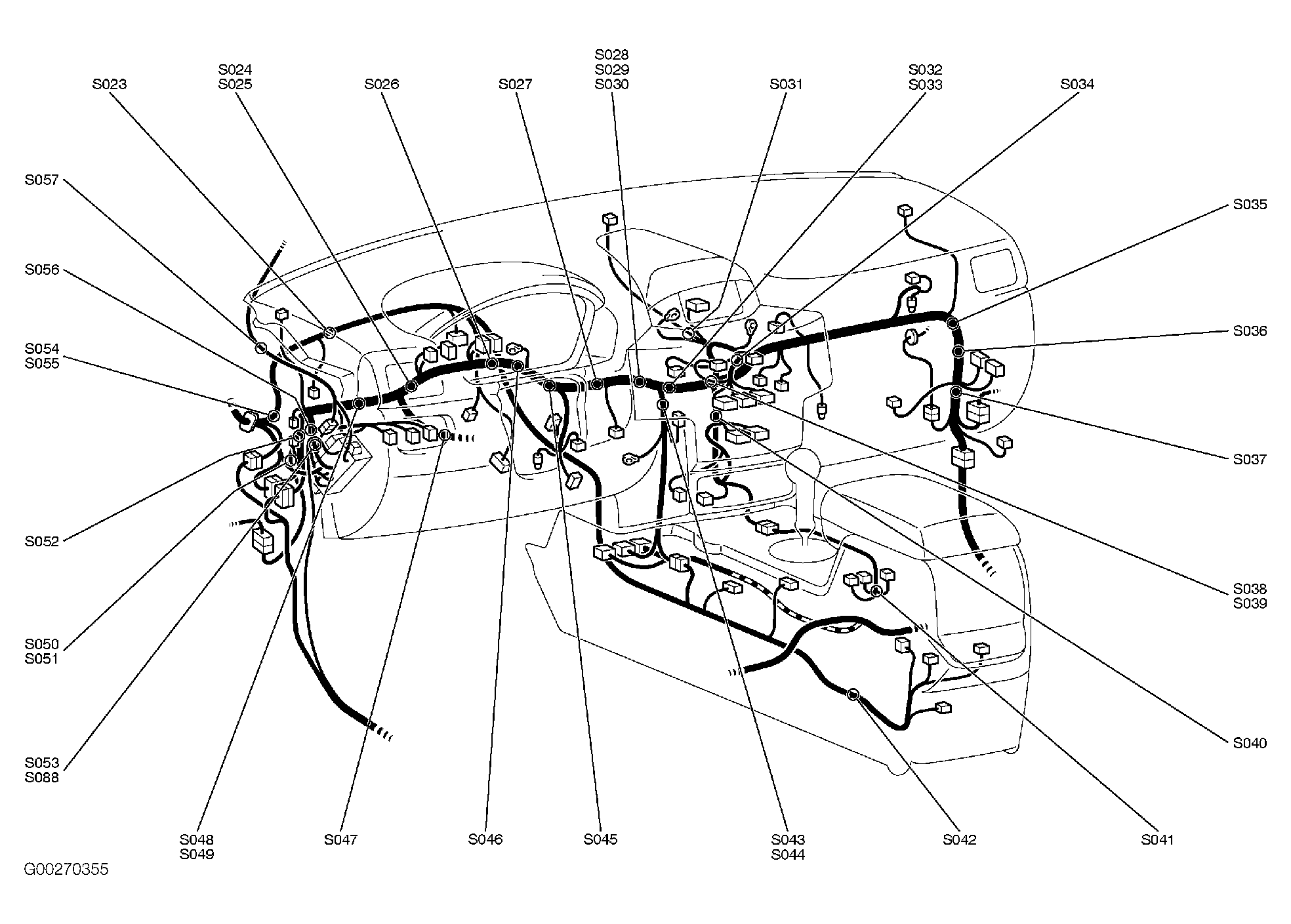

Fig 79: Dash Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

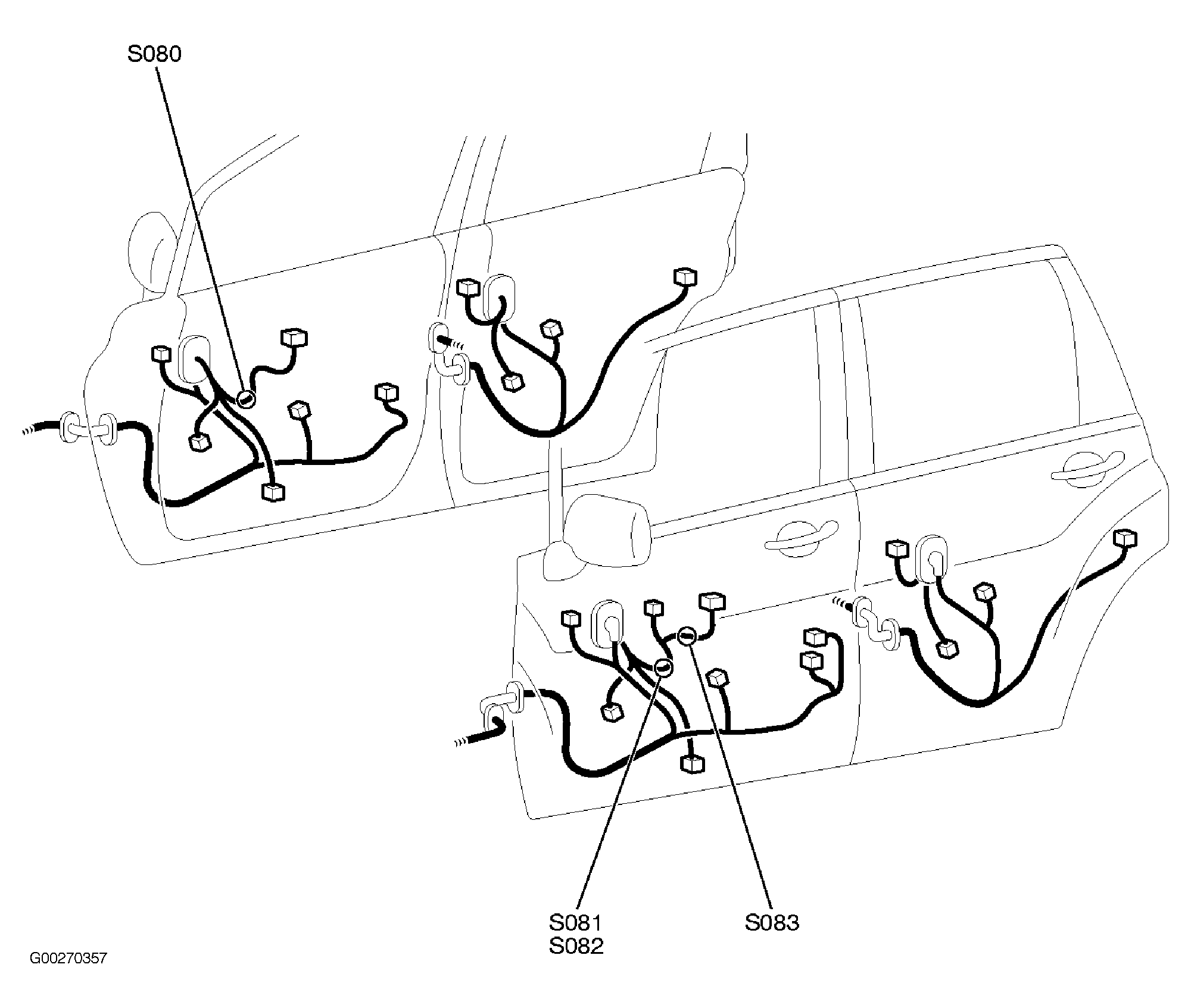

Fig 80: Door Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 81: Engine & Transaxle Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

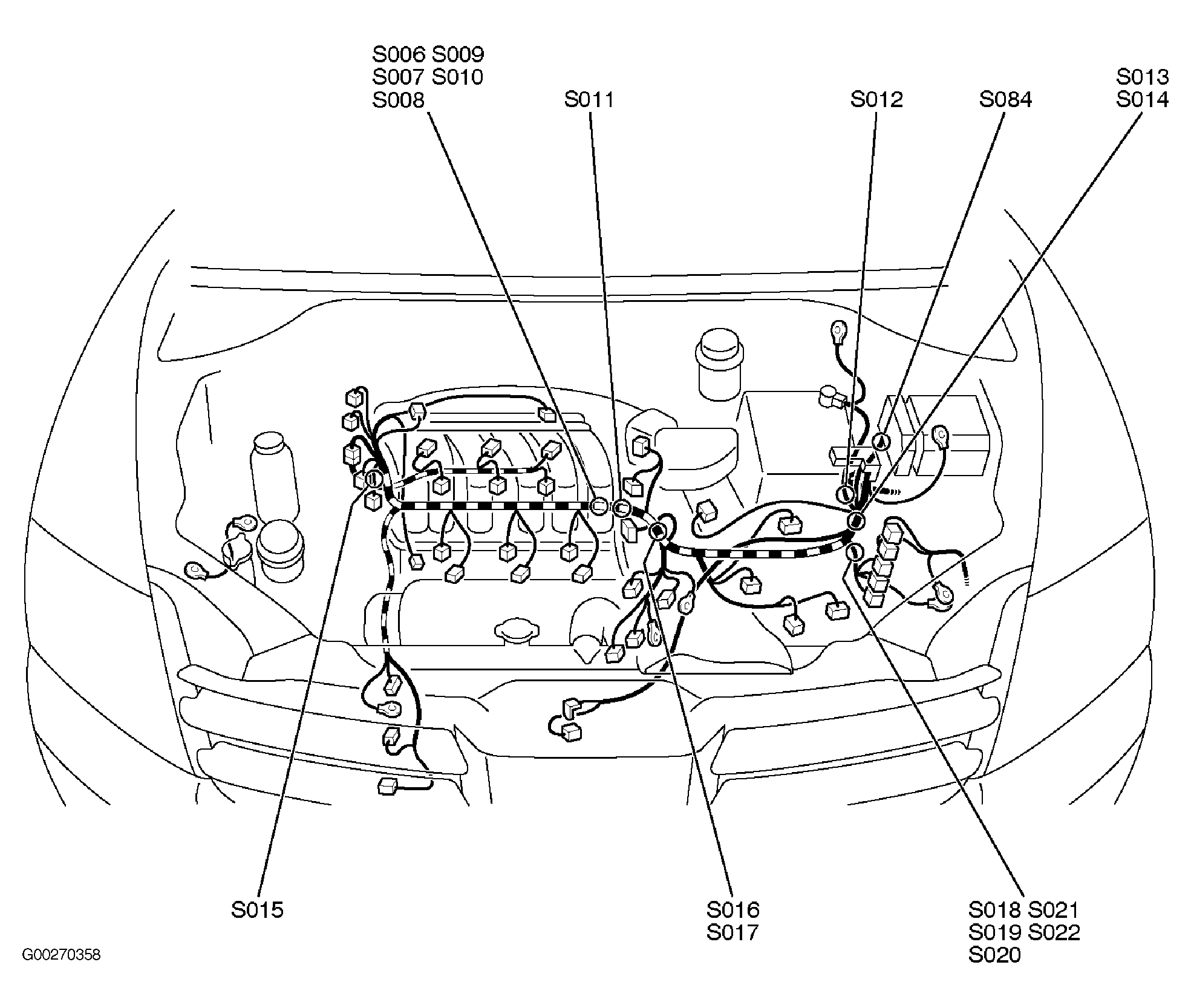

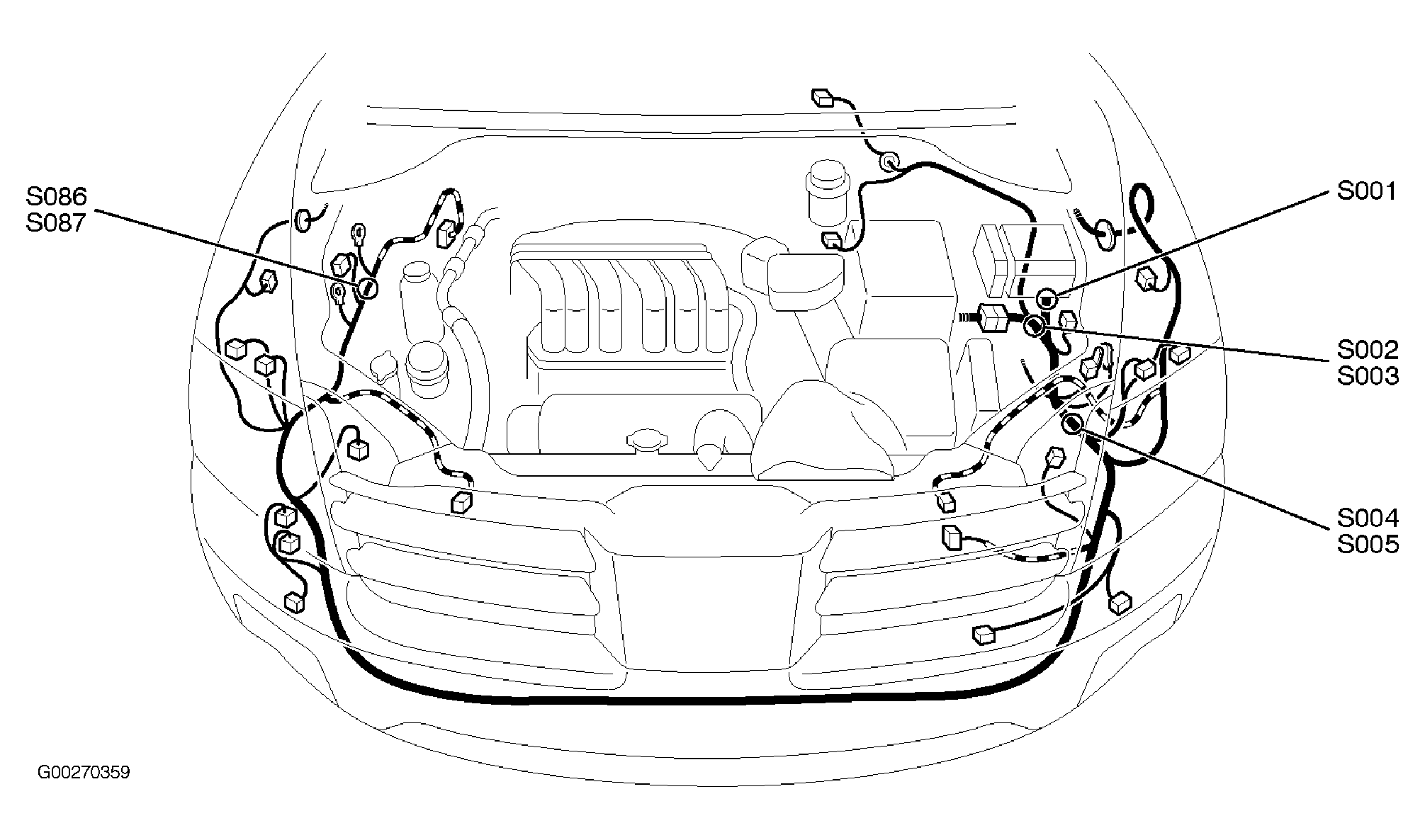

Fig 82: Engine Compartment Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

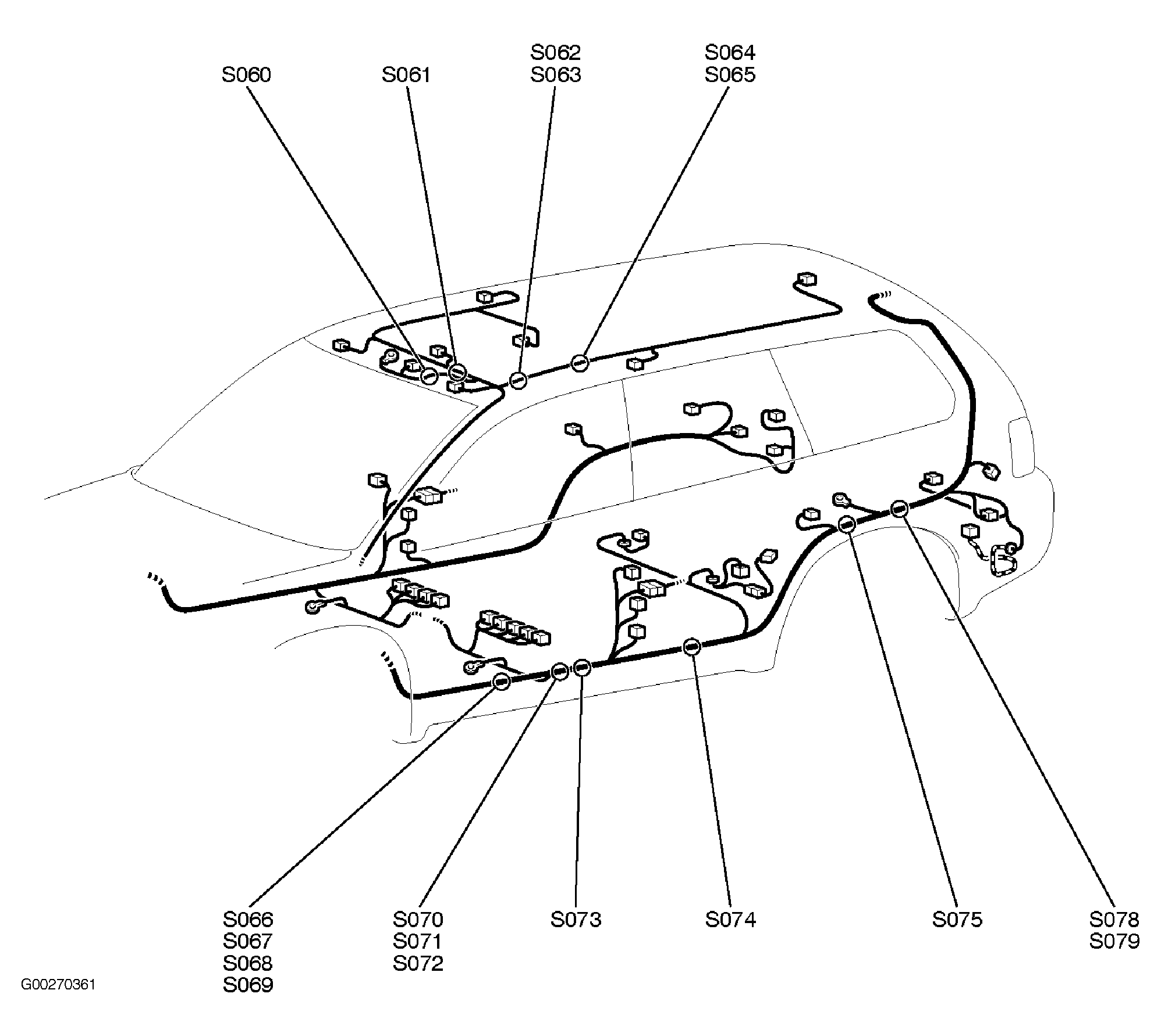

Fig 83: Floor & Roof Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

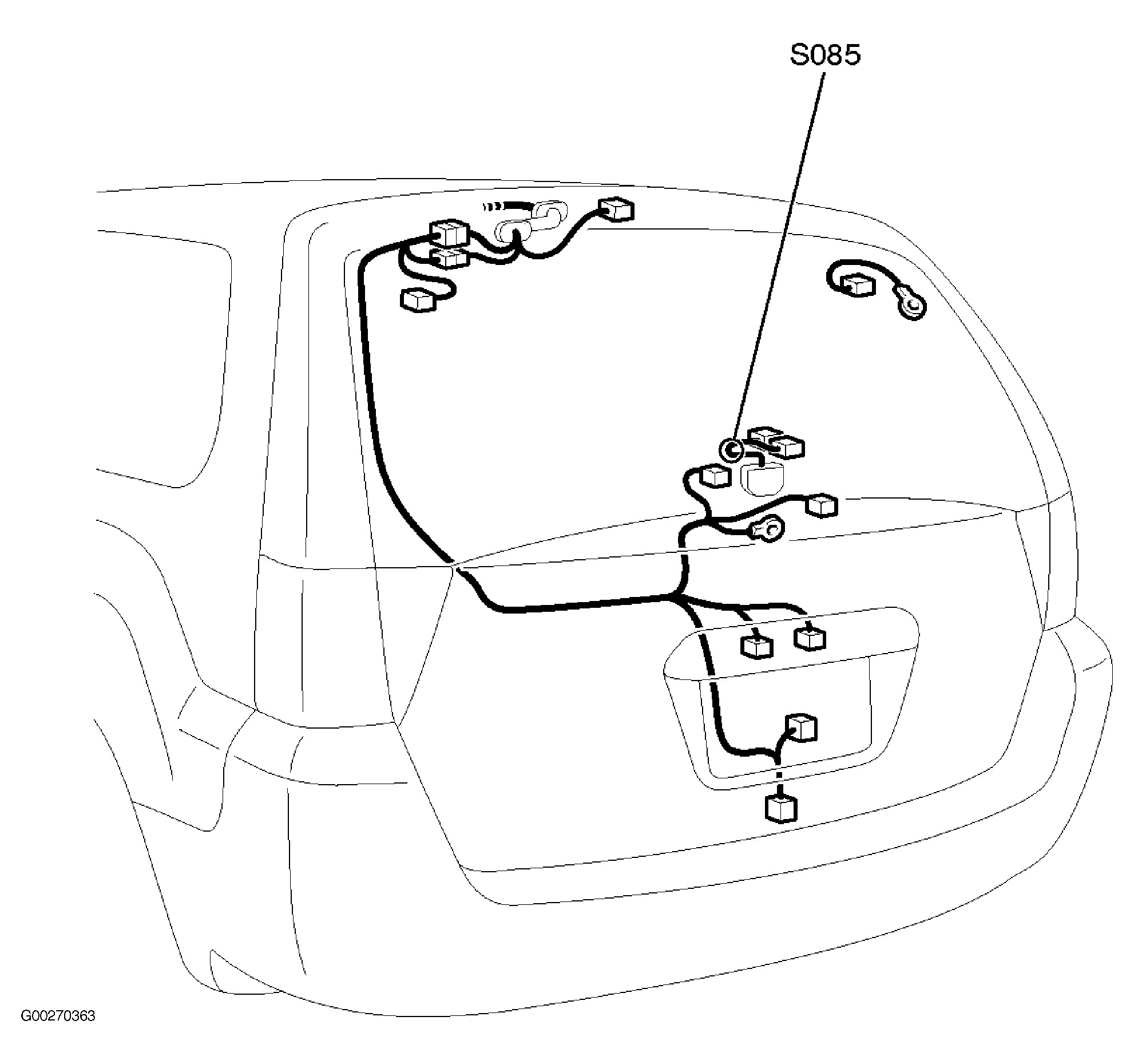

Fig 84: Liftgate Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

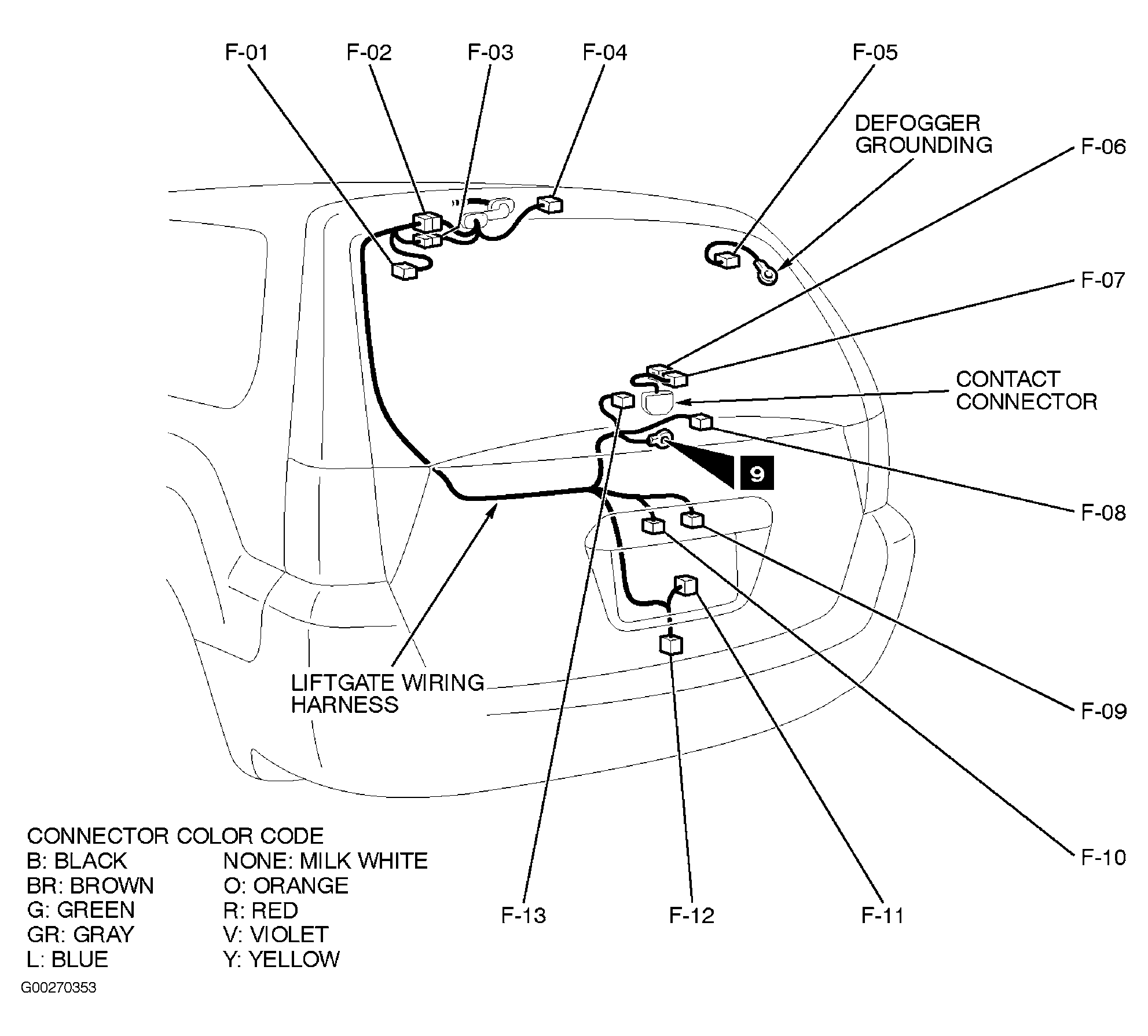

Fig 85: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

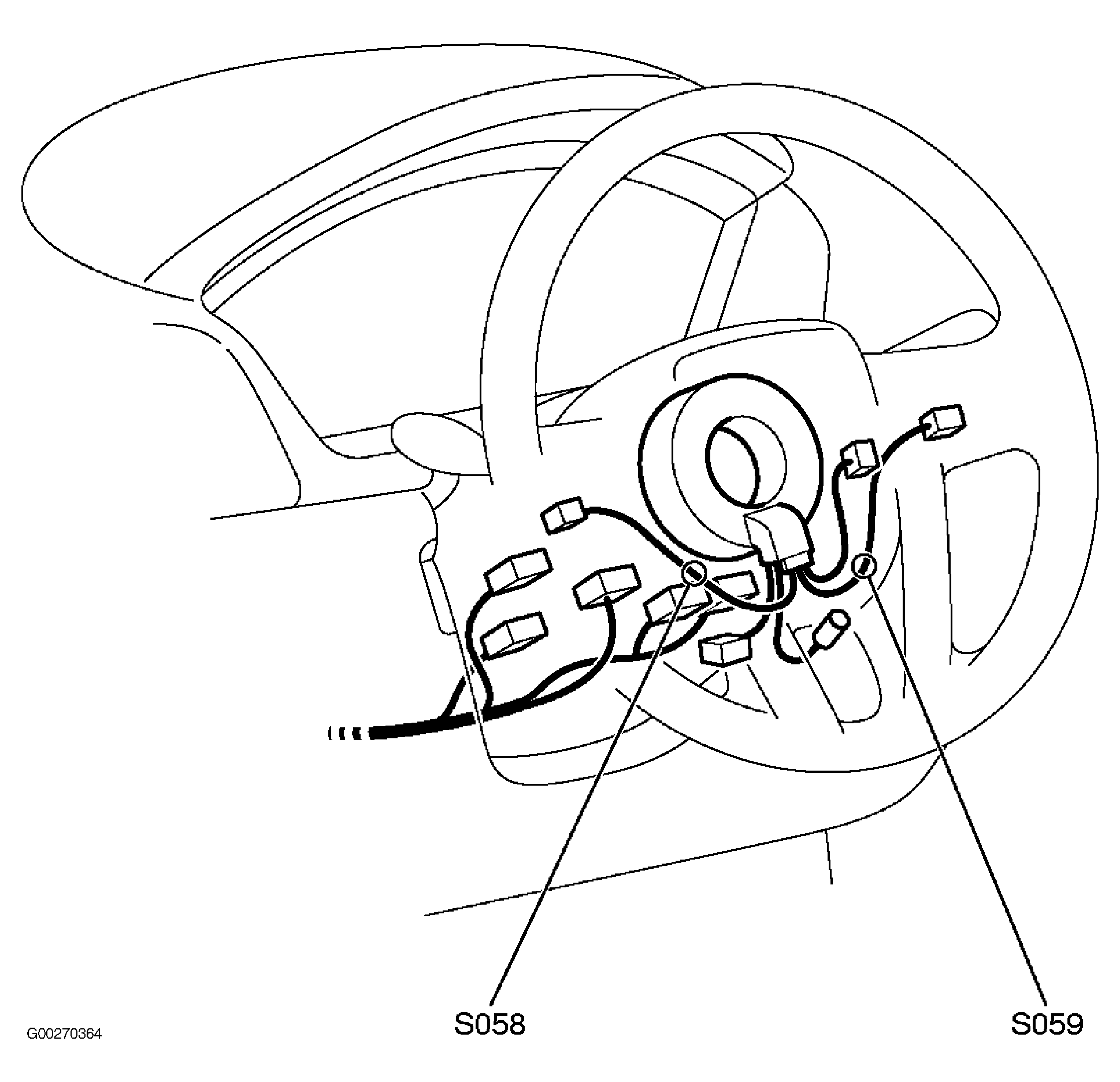

Fig 86: Steering Column Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
