Hydraulic Circuit

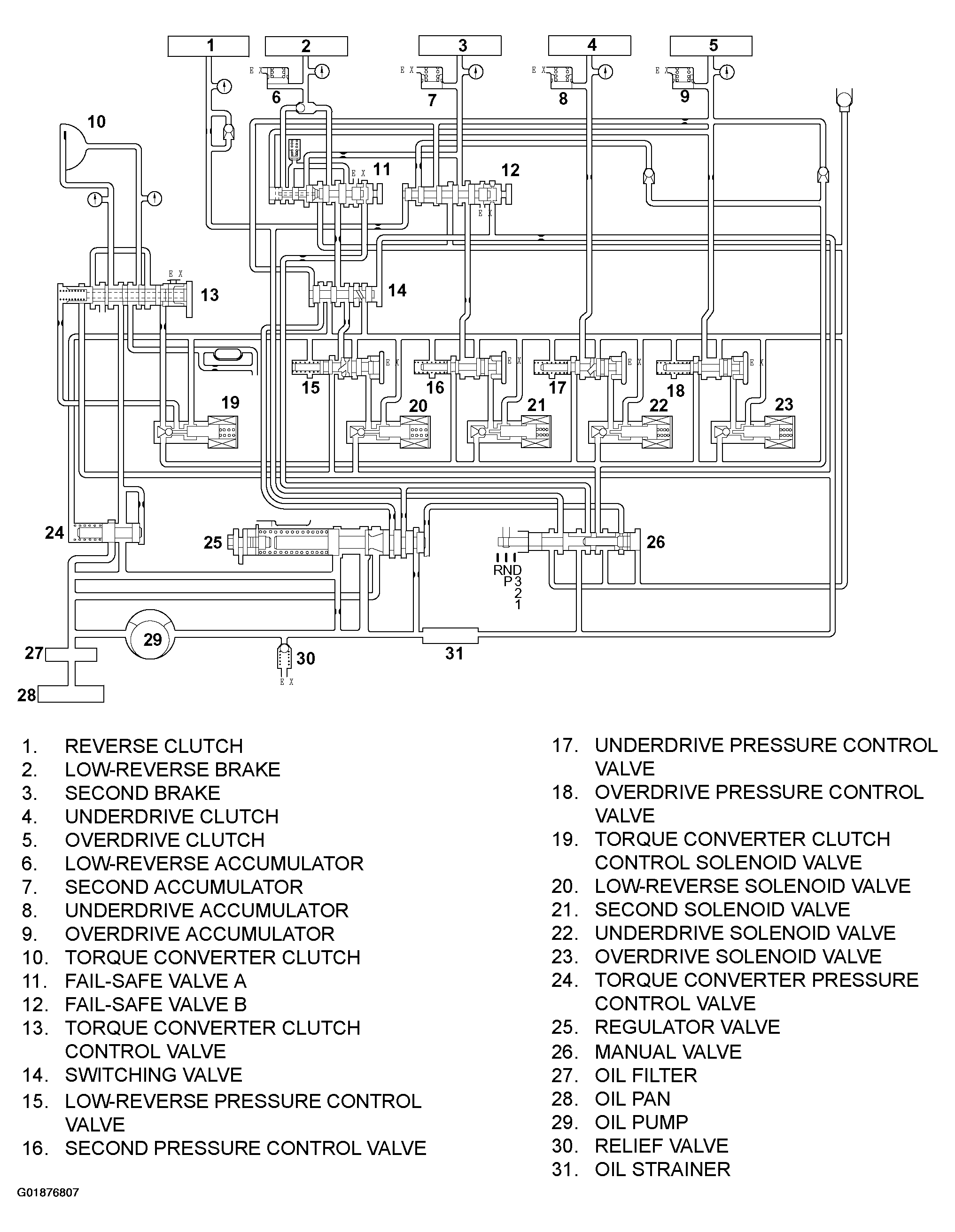

Fig 1: Hydraulic Circuit Diagram
G01876807Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
