Connector Identification
NOTE:
The following connector illustrations are shown as viewed from component side of connector.
TERMINAL IDENTIFICATION DIRECTORY
| Connector | Illustration |
|---|---|
| Auto Cruise Control ECU | Fig 1 |
| Camshaft Position Sensor | Fig 2 |
| Crankshaft Position Sensor | Fig 3 |
| Data Link Connector | Fig 4 |
| EGR Solenoid | Fig 5 |
| Engine Coolant Temperature Sensor | Fig 6 |
| Fuel Injector | Fig 7 |
| Fuel Pump Module | Fig 8 |
| Fuel Pump Relay | Fig 9 |
| Fuel Tank Differential Pressure Sensor | Fig 10 |
| Generator Field | Fig 11 |
| Heated Oxygen Sensor (Front) | Fig 12 |
| Heated Oxygen Sensor (Rear) | Fig 13 |
| Idle Air Control Motor | Fig 14 |

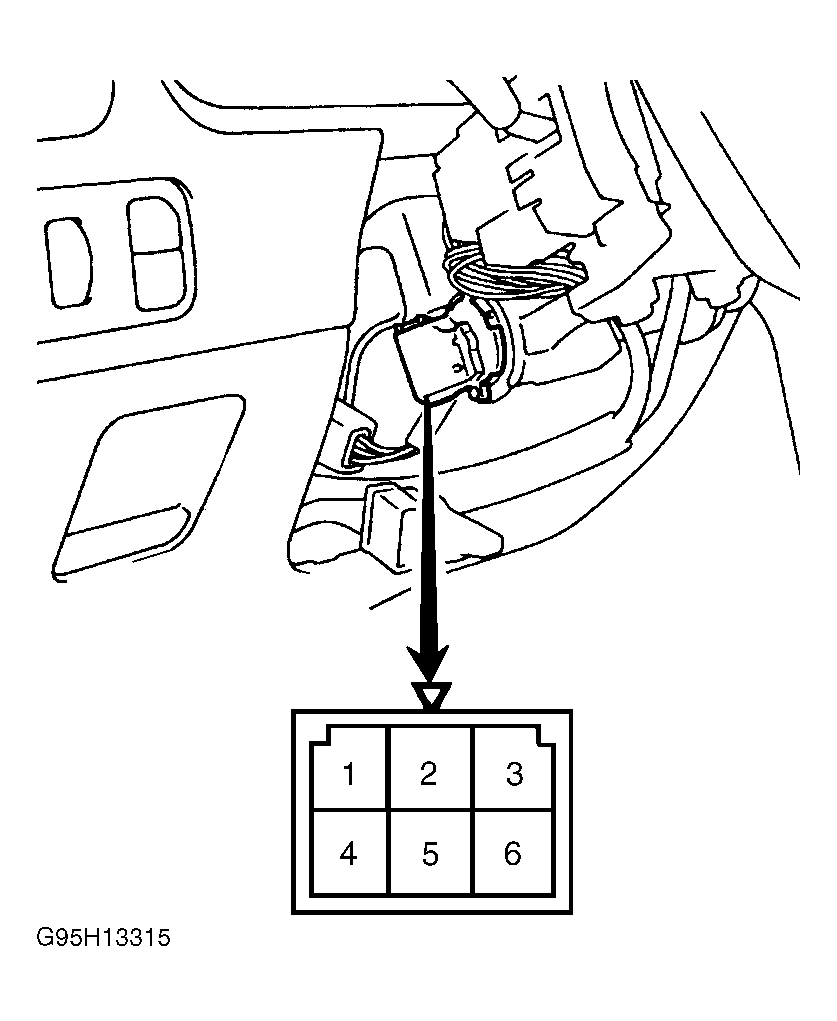

| Ignition Switch | Fig 15 |
| Immobilizer ECU | Fig 16 |

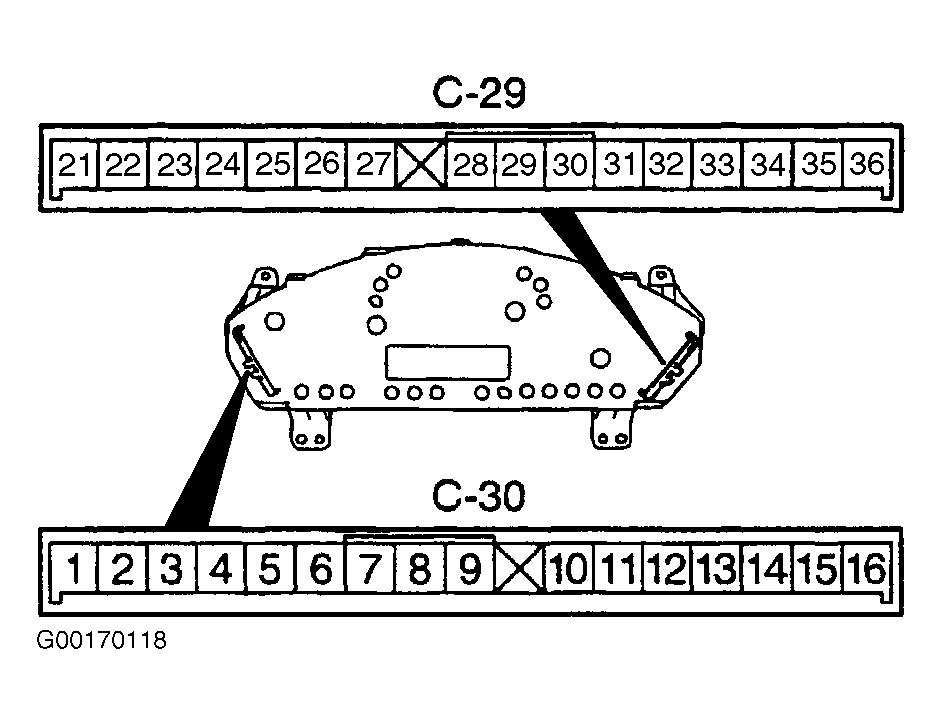

| Instrument Cluster | Fig 17 |
| Intermediate Connector B-11 | Fig 18 |
| Intermediate Connector C-17 | Fig 19 |
| Intermediate Connector C-57 | Fig 20 |
| Intermediate Connector C-71 | Fig 21 |
| Intermediate Connector D-15 | Fig 22 |
| Manifold Differential Pressure Sensor | Fig 23 |
| MFI Relay | Fig 9 |

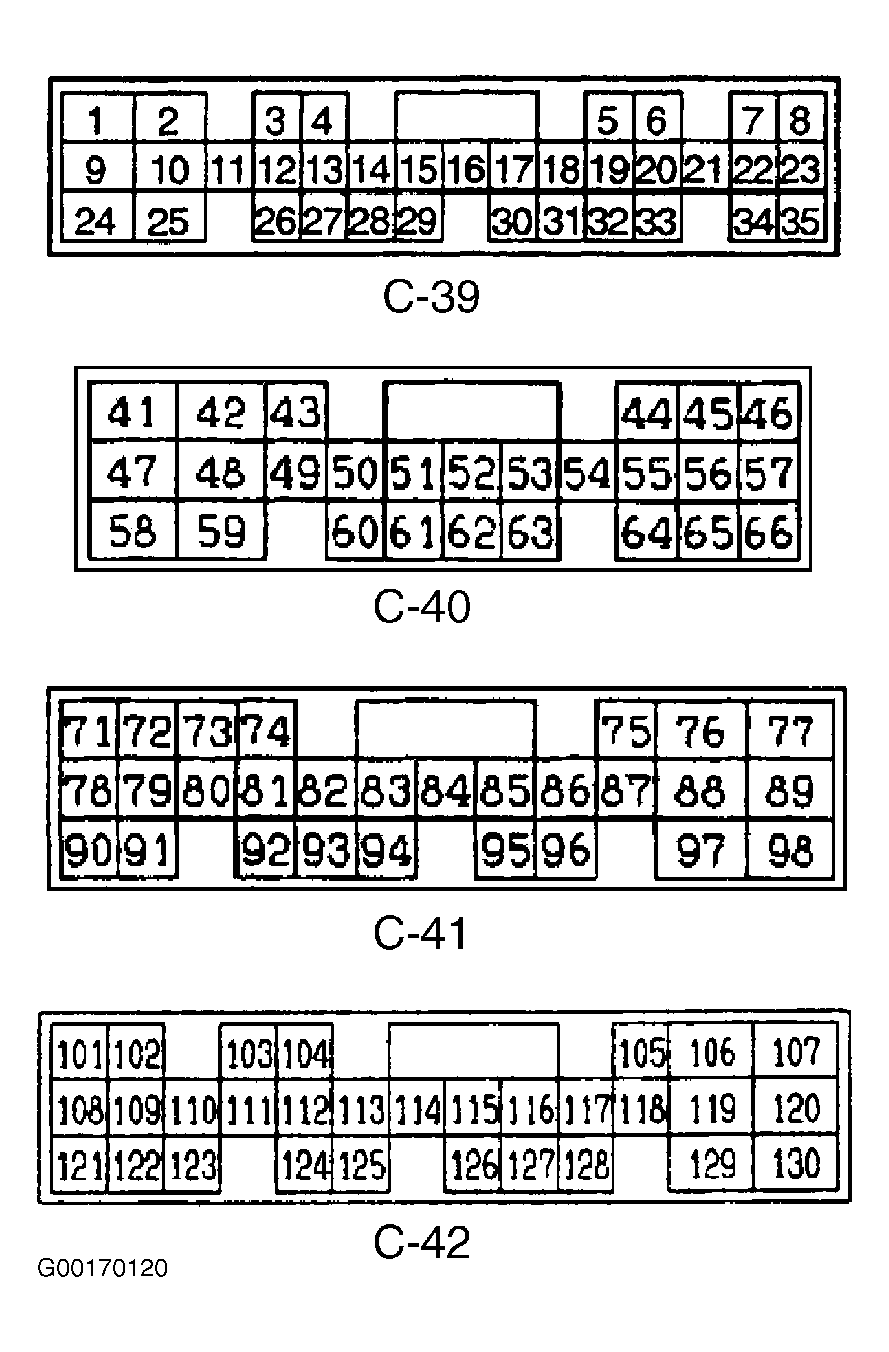

| Powertrain Control Module | Fig 24 |
| Purge Solenoid | Fig 25 |
| Throttle Position Sensor | Fig 26 |
| Ventilation Solenoid | Fig 27 |
| Volume Air Flow Sensor | Fig 28 |
