Connector Identification

NOTE: The following terminal illustrations are shown as viewed from component side of connector.
TERMINAL IDENTIFICATION DIRECTORY

Connector Illustration
Auto-Cruise Control ECU Fig 1
Camshaft Position Sensor Fig 2
Combination Meter Fig 3
Crankshaft Position Sensor Fig 4
Distributor Assembly Fig 2
Data Link Connector Fig 5
Exhaust Gas Recirculation Solenoid Fig 6
Engine Control Module (M/T) Fig 7
Engine Coolant Temperature Sensor Fig 8
Fuel Injector Fig 11
Fuel Injector Intermediate Connector B-48 Fig 20
Fuel Pump Relay Fig 24
Fuel Tank Differential Pressure Sensor Fig 12
Fuel Level Sensor & Fuel Temperature Sensor Fig 13
Generator Field Fig 14
Heated Oxygen Sensor Fig 15
Idle Air Control Motor Fig 16
Immobilizer-ECU Fig 18
Intermediate Connector B-13 Fig 19
Intermediate Connector D-16 Fig 21
Knock Sensor Fig 22
Manifold Differential Pressure Sensor Fig 23
MFI Relay Fig 24
Powertrain Control Module (A/T) Fig 25
Purge Solenoid Fig 9
Throttle Position Sensor Fig 26
Vehicle Speed Sensor Fig 27
Ventilation Solenoid Fig 10
Volume Airflow Sensor Fig 28
Fig 1: Identifying Auto-Cruise Control ECU Terminals (C-20)
G00023300Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Identifying Camshaft Position Sensor/Distributor Assembly Terminals (B-22)
G99J52612Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Identifying Combination Meter Terminals (C-41)
G00005799Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Identifying Crankshaft Position Sensor Terminals (B-20)
G95H31135Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Identifying Data Link Connector Terminals
G96G06364Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Identifying EGR Solenoid Terminals (B-31)
G98A12419Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

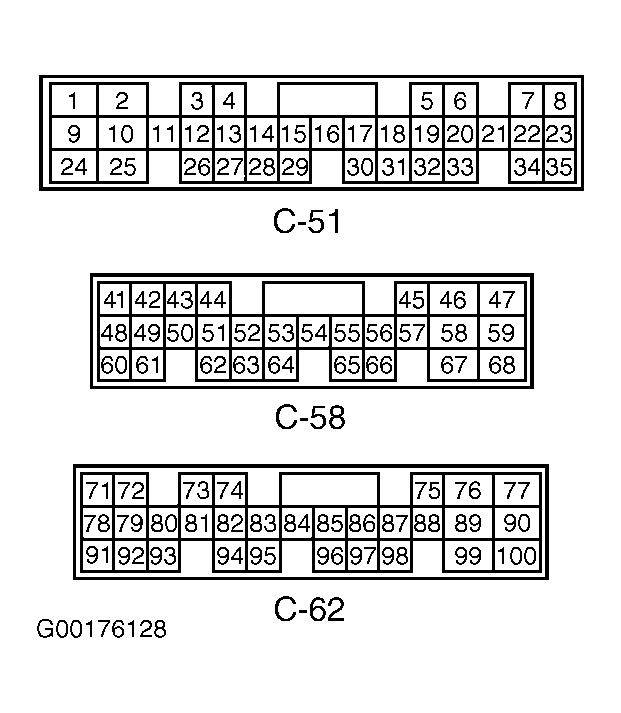

Fig 7: Identifying Engine Control Module Terminals (M/T)
G00176128Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Identifying Engine Coolant Temperature Sensor Terminals (B-11)
G00005803Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Identifying EVAP Purge Solenoid Terminals (B-33)
G00005870Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Identifying EVAP VENT Solenoid Terminals (D-10)
G00005870Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Identifying Fuel Injector Terminals
G00129210Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Identifying Fuel Tank Differential Pressure Sensor Terminals (D-18)
G93J80266Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Identifying Fuel Level Sensor /Fuel Tank Temperature Sensor Terminals (D-17)
G00129217Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Identifying Generator Field Terminals (B-45)
G96B09826Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Identifying Heated Oxygen Sensor Terminals (B-23, B-24, B-27 & B-28)
G95G31159Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Identifying Idle Air Control Motor Terminals (B-34)
G00129211Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Identifying Ignition Switch Terminals (C-87)
G00129234Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Identifying Immobilizer ECU Terminals (C-79)
G00129212Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Identifying Intermediate Connector Terminals (B-13)
G00023268Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Identifying Intermediate Connector Terminals (B-48)
G95G31159Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Identifying Intermediate Connector Terminals (D-16)
G97H07043Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Identifying Knock Sensor Terminals (B-35)
G93I80265Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Identifying Manifold Differential Pressure Sensor Terminals (B-04)
G93J80266Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Identifying MFI Relay Terminals (A-18X)
G00005858Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

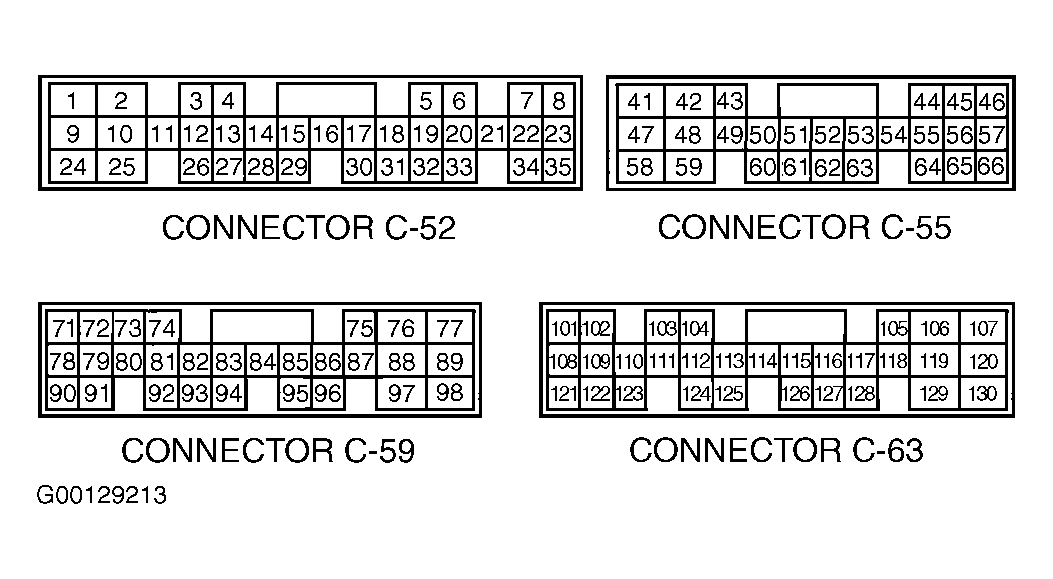

Fig 25: Identifying PCM Terminals (A/T)
G00129213Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Identifying Throttle Position Sensor Terminals (B-07)
G95A31534Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Identifying Vehicle Speed Sensor Terminals (B-39))
G93J80266Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Identifying Volume Airflow Sensor Terminals (B-14)
G98A12435Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
