Optional Equipment System A272*1B Connector End View

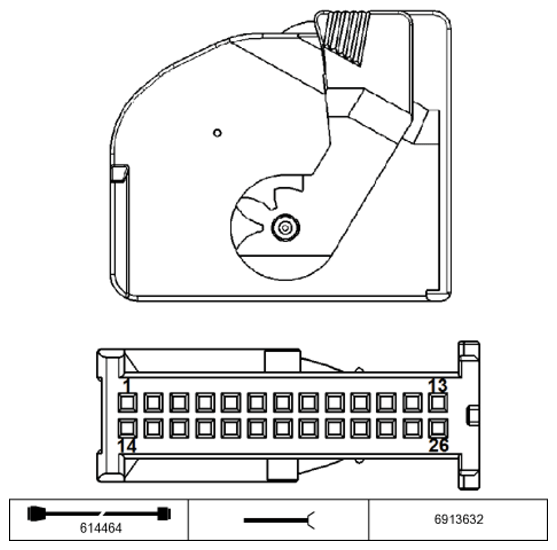

Fig 1: Optional Equipment System A272*1B Connector End View
G11234406Courtesy of BMW OF NORTH AMERICA, INC.
Pin Assignments At Plug Connector A272*1B

Pin Type Description /Signal type Connection /Measuring information
1 E Power supply, terminal 30B Fuse F92
2 A Activation Valve coil, front left Valve coil, front left
3 A Activation Valve coil, rear left Valve coil, rear left
4 -- Not used
5 -- Not used
6 -- Not used
7 A Activation Valve coil, front left Valve coil, front left
8 A Activation Valve coil, rear left Valve coil, rear left
9 E/A S-CAN bus signal S-CAN bus connection depends on equipment installed
10 -- Not used
11 E/A FlexRay bus signal A258 Body Domain Controller, module 8
12 E/A FlexRay bus signal A258 Body Domain Controller, module 8
13 -- Not used
14 A Activation Valve coil, front right Valve coil, front right
15 A Activation Valve coil, rear right Valve coil, rear right
16 -- Not used
17 -- Not used
18 M Ground Ground point
19 A Activation Valve coil, front right Valve coil, front right
20 A Activation Valve coil, rear right Valve coil, rear right
21 E/A S-CAN bus signal S-CAN bus connection depends on equipment installed
22 -- Not used
23 E Supply, terminal 15 Fuse F60
24 -- Not used
25 -- Not used
26 -- Not used
