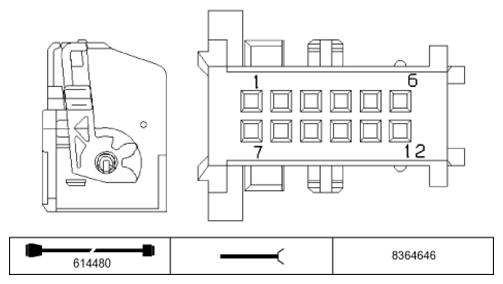

Heating/Air Conditioning System SX1879A Connector End View
Pin Assignments At Plug Connector X1879
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E/A | Signal, CAN bus | Junction box, electronics |
| 2 | E/A | Signal, CAN bus | Junction box, electronics |
| 3 | M | Ground | Ground point |
| 4 | E | Signal, terminal 58G | Footwell module |
| 5 | E | Supply, terminal 30G | Fuse F18 |
| 6 | -- | Not occupied | |
| 7 | -- | Not occupied | |
| 8 | -- | Not occupied | |
| 9 | -- | Not occupied | |
| 10 | -- | Not occupied | |
| 11 | A | Signal, lock central locking | Car access system |
| 12 | -- | Not occupied |
