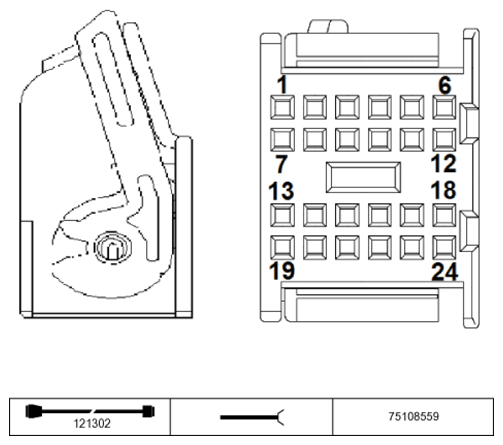

A7000a Transmission Control SX11634A Connector End View
Pin Assignments At Plug Connector X11634
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A | Signal, oil temperature | Hydraulic shift unit |
| 2 | -- | Not used | |
| 3 | A | Signal Gearshift paddles | A72 Steering column switch center |
| 4 | A | Switch signal | Hydraulic shift unit |
| 5 | A | Switch signal | Hydraulic shift unit |
| 6 | E | Speed signal | Hydraulic shift unit |
| 7 | A | Ground Signal, oil temperature | Hydraulic shift unit |
| 8 | -- | Not used | |
| 9 | A | Signal Gearshift paddles | A72 Steering column switch center |
| 10 | A | Switch signal | Hydraulic shift unit |
| 11 | A | Switch signal | Hydraulic shift unit |
| 12 | E | Speed signal | Hydraulic shift unit |
| 13 | -- | Signal, solenoid valve, negative | Hydraulic shift unit |
| 14 | E/A | Signal PT-CAN high | Connector, CAN bus |
| 15 | A | Signal, upshift/downshift | Switch, selector lever position |
| 16 | -- | Not used | |
| 17 | E | Speed signal | Hydraulic shift unit |
| 18 | -- | Not used | |
| 19 | A | Signal, solenoid valve, negative | Hydraulic shift unit |
| 20 | E/A | Signal PT-CAN low | Connector, CAN bus |
| 21 | A | Signal, upshift/downshift | Switch, selector lever position |
| 22 | A | Signal, upshift/downshift | Switch, selector lever position |
| 23 | -- | Not used | |
| 24 | E | Speed signal | Hydraulic shift unit |
