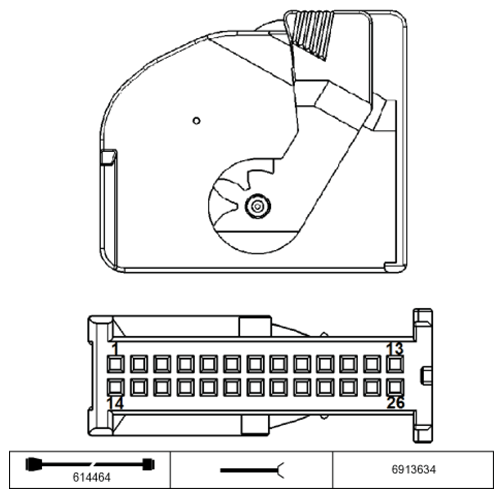

A96b Convertible Top Module SX13038A Connector End View
Pin Assignments At Plug Connector X13038
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | -- | Not occupied | |
| 2 | -- | Not occupied | |
| 3 | -- | Not occupied | |
| 4 | -- | Not occupied | |
| 5 | A | Supply, Hall sensor | Incremental transducer, speed |
| 6 | A | Supply, Hall sensor | Incremental transducer, direction |
| 7 | -- | Not occupied | |
| 8 | -- | Not occupied | |
| 9 | A | Supply, Hall sensor | Hall sensor, main pillar taken down |
| 10 | A | Supply, Hall sensor | Hall sensor, main pillar erected |
| 11 | A | Supply, Hall sensor | |
| 12 | A | Supply, Hall sensor | |
| 13 | -- | Not occupied | |
| 14 | -- | Not occupied | |
| 15 | -- | Not occupied | |
| 16 | -- | Not occupied | |
| 17 | -- | Not occupied | |
| 18 | E | Signal Incremental transducer, speed | Incremental transducer, speed |
| 19 | E | Signal Incremental transducer, direction | Incremental transducer, direction |
| 20 | -- | Not occupied | |
| 21 | -- | Not occupied | |
| 22 | E | Signal Hall sensor, main pillar taken down | Hall sensor, main pillar taken down |
| 23 | E | Signal Hall sensor, main pillar erected | Hall sensor, main pillar erected |
| 24 | E | Signal, Hall sensor | |
| 25 | E | Signal, Hall sensor | |
| 26 | -- | Not occupied |
