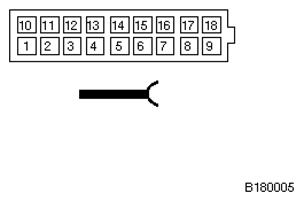

Video Module Control Unit Supply X18803 Connector End View
Pin Assignments At Plug Connector X18803
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Terminal 30 | Fuse F22 |
| 2 | Not used | ||
| 3 | E/A | K-bus signal | Connector X10116 |
| 4 | Not used | ||
| 5 | A | Video signal green | On-board monitor control unit |
| 6 | A | Video signal blue | On-board monitor control unit |
| 7 | A | Video signal red | On-board monitor control unit |
| 8 | Not used | ||
| 9 | A | Television AF signal + | with HiFi A18 Amplifier |
| 9 | A | Television AF signal + | without HiFi N9 Radio control unit |
| 10 | M | Ground | Ground connection X179 |
| 11 | Not used | ||
| 12 | Not used | ||
| 13 | Not used | ||
| 14 | M | Shield Video signal | On-board monitor control unit |
| 15 | M | Shield Video signal | On-board monitor control unit |
| 16 | M | Shield Video signal | On-board monitor control unit |
| 17 | Not used | ||
| 18 | A | Television AF signal - | without HiFi N9 Radio control unit |
| 18 | A | Television AF signal - | with HiFi A18 Amplifier |
