Instrument Cluster Control Module X11177 Connector End View

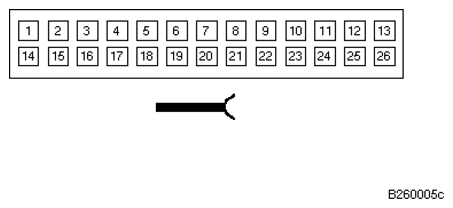

Fig 1: Instrument Cluster Control Module X11177 Connector End View
G11234806Courtesy of BMW OF NORTH AMERICA, INC.
Pin Assignments At Plug Connector X11177

Pin Type Description /Signal type Connection /Measuring notes
1 M Ground Ground point
2 E Terminal R Fuse F9
3 E Signal, starter terminal 50 Fuse F5
4   Not used
5   Not used
6 E Signal Battery charge indicator Digital motor electronics control unit Digital diesel electronics control unit
7 E Reverse gear signal Signal, reversing light
8   Not used
9   Not used
10 M Signal, fuel tank sensor Ground M2 Electric fuel pump
11 M Ground, outside temperature Outside temperature sensor
12 E Signal, airbag warning LED Multiple restraint system control unit
13 E/A Signal Signal, potentiometer for interval time Digital motor electronics control unit Digital diesel electronics control unit
14 E Signal Locator lighting S241 Switch panel
15 E Terminal 30 Fuse F21
16 E Terminal 15 Fuse F40
17 E Brake pad wear indicator Front left brake pad sensor
18   Not used
19 E Signal, oil pressure switch Oil pressure switch
20   Not used
21 E Signal Parking brake Handbrake switch
22 E Signal, fuel tank sensor M2 Electric fuel pump
23 E Signal, fuel tank sensor M2 Electric fuel pump
24 E Signal, outside temperature Outside temperature sensor
25   Not used
26 E/A Signal CAN bus high Digital motor electronics control unit Digital diesel electronics control unit
