Instrument Cluster Control Module X11175 Connector End View

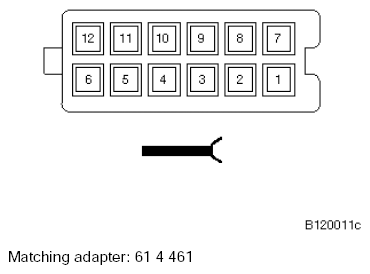

Fig 1: Instrument Cluster Control Module X11175 Connector End View
G11234804Courtesy of BMW OF NORTH AMERICA, INC.
Pin Assignments At Plug Connector X11175

Pin Type Description /Signal type Connection /Measuring notes
1 M Ground Auxiliary instrument cluster Auxiliary instrument cluster
2 A Signal Locator lighting Auxiliary instrument cluster
3 E Signal, trip computer S7 Turn indicator/low beam switch
4 E/A Diagnosis signal TXD Connector X183 OBDII socket
5 E/A K-bus signal Connector General module control unit
6 E/A Signal CAN bus low Auxiliary instrument cluster
7 A Supply Auxiliary instrument cluster Auxiliary instrument cluster
8 A Signal, total distance recorder Auxiliary instrument cluster
9   Not used
10   Not used
11 E Signal, hazard warning switch A1 General module control unit
12 E/A Signal CAN bus high Auxiliary instrument cluster
