Seat adjust switch, passenger side front (14A701), Without power recliner: Schematic

WARNING: This page is about a different car, the 2006 Mercury Montego, 2006 Ford Freestyle, and 2006 Ford Five Hundred. However, it is still accessible from the selected car via links, so may be relevant.

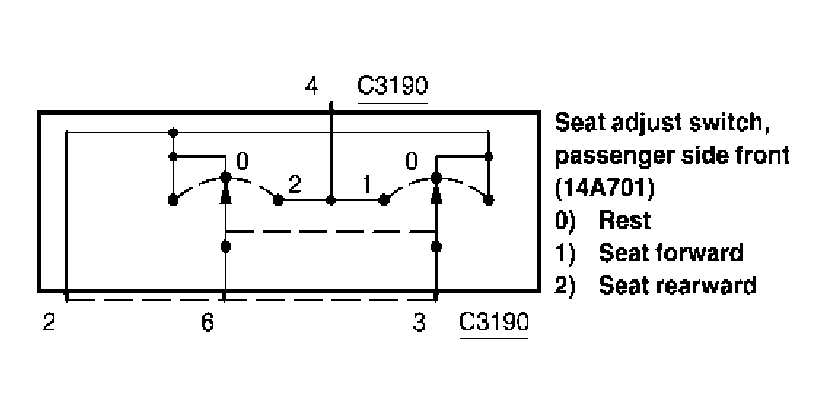

Fig 1: Seat Adjust Switch, Passenger Side Front - Without Power Recliner - Schematic Diagram
G04597588Courtesy of FORD MOTOR CO.
