Power-Fold Seat Module Connector End View - C4250C

WARNING: This page is about a different car, the 2011 Lincoln MKT. However, it is still accessible from the selected car via links, so may be relevant.

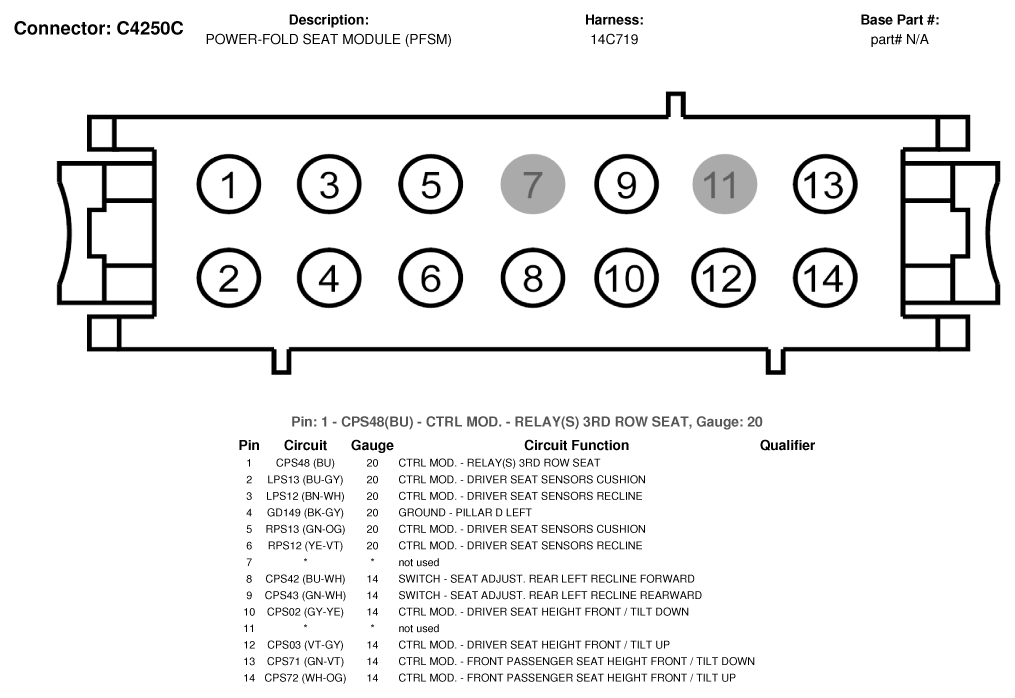

Fig 1: Power-Fold Seat Module Connector End View (C4250C)
G07336428Courtesy of FORD MOTOR CO.
