Transmission Fluid Cooler Tubes: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Disconnect Tool, Transmission Cooler Line | 307-569 |
Material
| Item | Specification |
|---|---|
| MERCON® V Automatic Transmission Fluid XT-5-QM (or XT-5-QMC) (US); CXT-5-LM12 (Canada) |
MERCON® V |

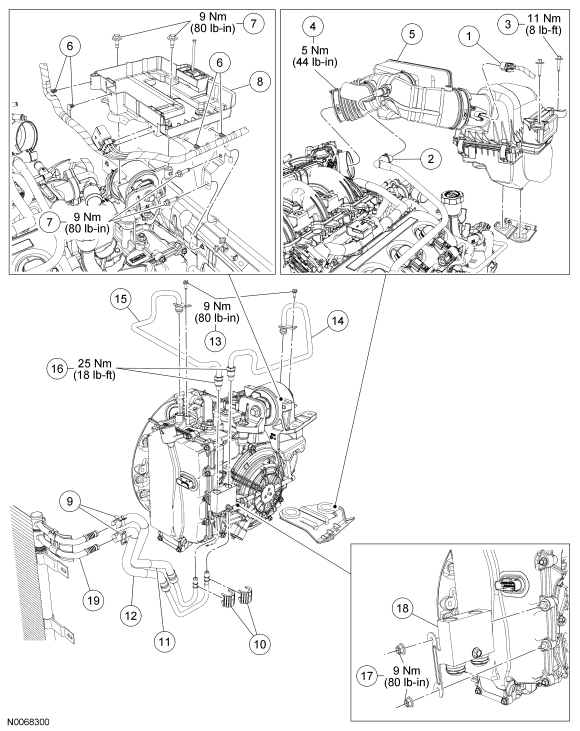

| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Electrical connector - mass air flow (MAF) sensor |
| 2 | 6758 | Tube assembly - crankcase vent |
| 3 | N606678 | Bolt - air cleaner bracket (2 required) |
| 4 | 9C632 | Clamp - air cleaner outlet pipe |
| 5 | 9C662 | Air cleaner assembly |
| 6 | 13A506 | Retainers - wiring harness (5 required) |
| 7 | W505433 | Bolts - battery tray |
| 8 | 140102 | Battery tray |
| 9 | 8287 | Constant tension clamps |
| 10 | 7J081 | Secondary latches |
| 11 | 7F113 | Transmission fluid cooler outlet tube and hose assembly |
| 12 | 7F112 | Transmission fluid cooler inlet tube and hose assembly |
| 13 | W711538 | Transmission fluid cooler tube bolts |
| 14 | 7H420 | Transmission fluid cooler inlet tube |
| 15 | 7H420 | Transmission fluid cooler outlet tube |
| 16 | - | Transmission fluid cooler tube fittings (part of 7H420) |
| 17 | W520101 | Transmission fluid cooler thermal bypass valve nuts |
| 18 | 7H322 | Transmission fluid cooler thermal bypass valve |
| 19 | 19712 | Transmission fluid cooler |
