Seat - Exploded View, Front
NOTE:
RH shown, LH similar.

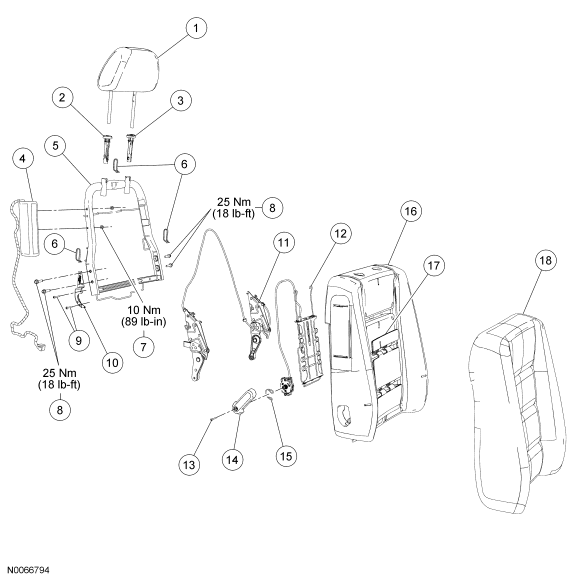

| Item | Part Number | Description |
|---|---|---|
| 1 | 611A08 | Head restraint assembly |
| 2 | 611D60 | Outboard head restraint guide |
| 3 | 611D62 | Inboard head restraint guide |
| 4 | 611D10 | Side air bag module |
| 5 | 61018 | Backrest frame |
| 6 | - | Tie straps (3 required) |
| 7 | W520111 | Side air bag module-to-backrest frame nut (2 required) |
| 8 | W505265 | Backrest frame-to-backrest latch bolts (4 required) |
| 9 | 56000 | Lumbar adjuster-to-passenger seat lumbar adjust bracket screws (2 required) |
| 10 | - | Passenger seat lumbar adjust bracket |
| 11 | 62614 | Backrest latch assembly (passenger) |
| 12 | 65500 | Lumbar adjust assembly |
| 13 | - | Lumbar adjust handle screw (passenger) |
| 14 | 610A76 | Lumbar adjust handle |
| 15 | - | Lumbar adjust handle clip (driver) |
| 16 | 64810 | Backrest foam pad |
| 17 | 14D696 | Backrest heater mat |
| 18 | 64416 | Backrest trim cover |

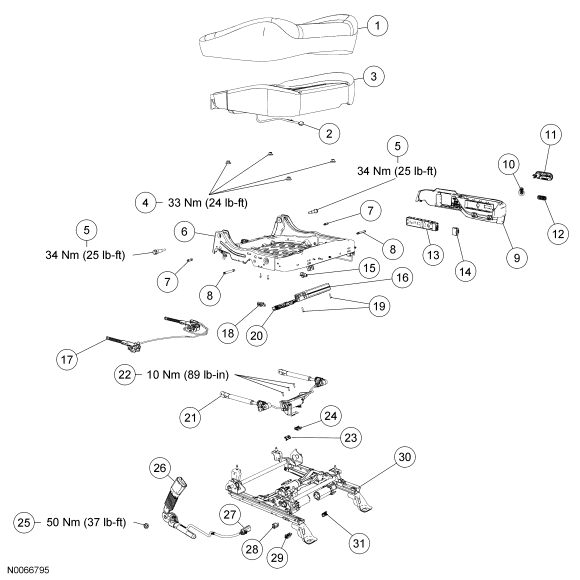

| Item | Part Number | Description |
|---|---|---|
| 1 | 62900 | Cushion trim cover |
| 2 | - | Cushion heater mat electrical connector |
| 3 | - | Cushion foam pad |
| 4 | N803766 | Cushion frame-to-seat track nuts (4 required) |
| 5 | 60392 | Cushion frame-to-backrest frame bolts (2 required) |
| 6 | 63100 | Cushion frame |
| 7 | 611B24 | Small roll pins (2 required) |
| 8 | 620A24 | Large roll pins (2 required) |
| 9 | 62184 | Side shield |
| 10 | 14D716 | Power recliner knob (if equipped) |
| 11 | 620A90 | Manual recliner handle (if equipped) |
| 12 | 14711 | Seat control switch knob |
| 13 | 14A701 | Seat control switch |
| 14 | - | Seat control switch electrical connector (part of 14A698) |
| 15 | - | Side air bag module electrical connector (part of 14A698) (if equipped) |
| 16 | - | Driver seat module (if equipped) |
| 17 | 619A74 | Manual recliner (if equipped) |
| 18 | - | Heater mat electrical connector (part of 14A698) |
| 19 | - | Rivets (2 required) |
| 20 | - | Driver seat module electrical connector (if equipped) |
| 21 | 619A74 | Power recliner (if equipped) |
| 22 | - | Power recliner mounting screws (3 required) (if equipped) |
| 23 | - | Fore/aft power seat motor electrical connector (part of 14A698) |
| 24 | - | Power recliner motor electrical connector (part of 14A698) (if equipped) |
| 25 | W520114 | Safety belt buckle pretensioner nut |
| 26 | 611B09 | Safety belt buckle pretensioner |
| 27 | - | Safety belt buckle pretensioner electrical connector (part of 611B09) |
| 28 | - | Seat position sensor electrical connector (part of 14A698) |
| 29 | - | Front height power seat motor electrical connector (part of 14A698) |
| 30 | 61700 | Seat track |
| 31 | - | Rear height power seat motor electrical connector (part of 14A698) |

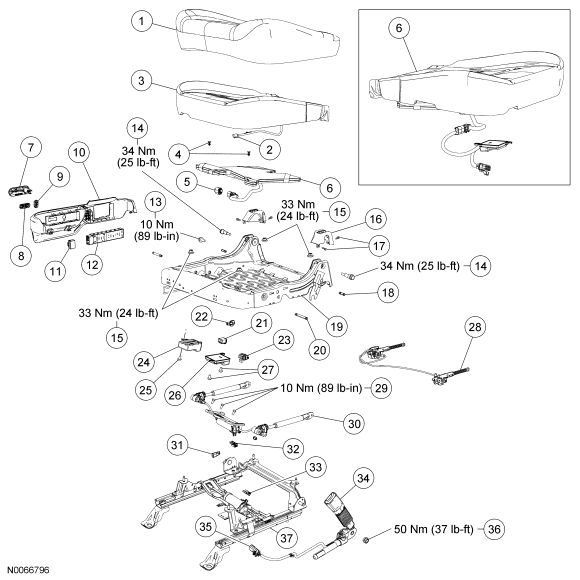

| Item | Part Number | Description |
|---|---|---|
| 1 | 62900 | Cushion trim cover |
| 2 | - | Cushion heater mat electrical connector |
| 3 | - | Cushion foam pad (part of original equipment [OE] 14B422/ part of service kit 603B02) |
| 4 | - | Pin-type retainers (part of 14B422) |
| 5 | - | Occupant classification sensor (OCS) system pressure sensor electrical connector (part of 14A698) |
| 6 | - | OCS (part of OE 14B422/ part of service kit 603B02) |
| 7 | 620A90 | Manual recline handle (if equipped) |
| 8 | 14711 | Seat control switch knob |
| 9 | 14D716 | Power recliner knob (if equipped) |
| 10 | 62184 | Side shield |
| 11 | - | Seat control switch connector (part of 14A698) |
| 12 | 14A701 | Seat control switch |
| 13 | - | Cushion frame-to-seat track bolt |
| 14 | 60392 | Cushion-to-lower latch/backrest frame bolt (2 required) |
| 15 | N803766 | Cushion frame-to-seat track nuts (4 required) |
| 16 | 631W34/ 631W35 | Cushion pivot cover (inboard/outboard) |
| 17 | - | Screws (4 required) |
| 18 | 611B24 | Small roll pin (2 required) |
| 19 | 63100 | Cushion frame |
| 20 | 620A24 | Large roll pin (2 required) |
| 21 | - | Heated seat module electrical connector (part of 14A698) (if equipped) |
| 22 | - | Backrest heater mat electrical connector (part of 14A698) |
| 23 | - | Occupant classification system module (OCSM) electrical connector (part of 14A698) |
| 24 | 14C724 | Heated seat module (if equipped) |
| 25 | - | Rivet |
| 26 | - | OCSM (part of OE 14B422/part of service kit 603B02) |
| 27 | 391950 | Rivets (2 required) |
| 28 | 619A74 | Manual recliner (if equipped) |
| 29 | - | Power recliner mounting screws (3 required) (if equipped) |
| 30 | 619A74 | Power recliner (if equipped) |
| 31 | - | Belt tension sensor (BTS) electrical connector (part of 14A698) |
| 32 | - | Power recliner electrical connector (part of 14A698) (if equipped) |
| 33 | - | Power seat track electrical connector (part of 14A698) |
| 34 | 611B08 | Safety belt buckle pretensioner |
| 35 | - | Safety belt buckle pretensioner electrical connector (part of 611B08) |
| 36 | W520114 | Safety belt buckle pretensioner nut |
| 37 | 61700 | Seat track |
- For additional information, refer to the procedures in this article.
