Power Steering Pump to Steering Gear Pressure Line: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Installer Set, Teflon® Seal | 211-D027 (D90P-3517-A) or equivalent |
Material
| Item | Specification |
|---|---|
| MERCON® Multi-Purpose Automatic Transmission Fluid XT-2-QDX (US); XT-2-LM12 (Canada) |
MERCON® |

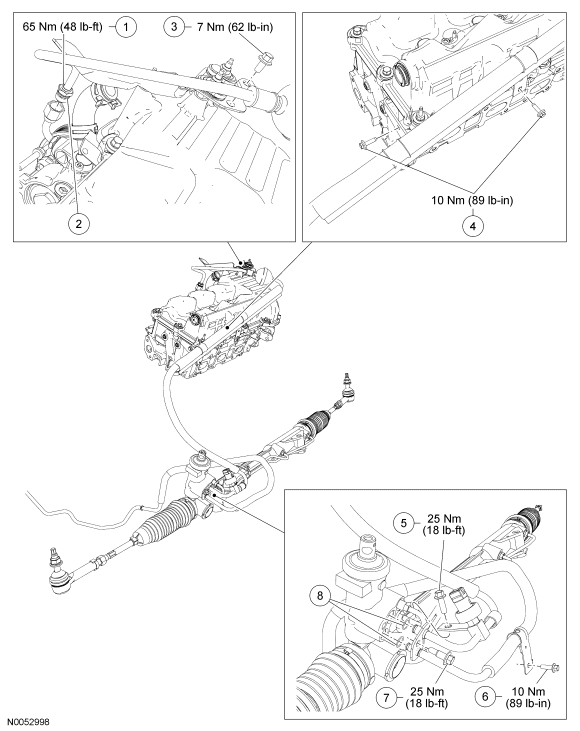

Fig 1: Exploded View Of Power Steering Pump To Steering Gear Pressure Line With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 3F524 | Power steering pressure line-to-pump adapter |
| 2 | N803257 | Power steering pressure line Teflon® seal |
| 3 | W505264 | Power steering pressure line-to-reservoir bracket bolt |
| 4 | N605891 | Power steering pressure line bracket-to-engine bolts (2 required) |
| 5 | W505264 | Power steering pressure line bracket-to-steering gear bolt |
| 6 | W505264 | Power steering return line bracket-to-frame M8 bolt |
| 7 | N605905 | Power steering line clamp plate bolt |
| 8 | N803256/57 | Pressure line and return line O-ring seals (2 required) |
