Accelerator Cable - 3.0L (4V): Notes

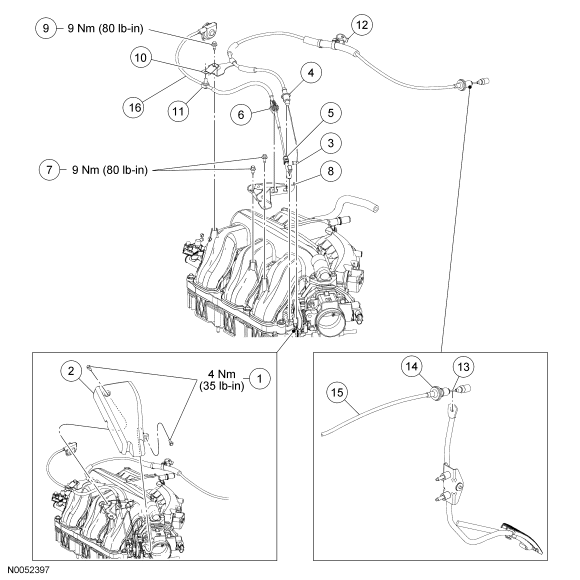

Fig 1: Exploded View Of Accelerator Cable - 3.0L With Torque Specifications
GF0025530Courtesy of FORD MOTOR CO.
Item Part Number Description
1 W702251 Accelerator control cover shield bolts (2 required)
2 9E766 Accelerator control cover shield
3 - Accelerator cable-to-throttle body (part of 9A758)
4 - Accelerator cable-to-bracket grommet (part of 9A758)
5 - Speed control cable-to-throttle body (part of 9A825)
6 - Speed control cable-to-bracket grommet (part of 9A825)
7 W500210 Accelerator cable bracket bolts (2 required)
8 9677 Accelerator cable bracket
9 W500210 Accelerator cable bracket bolt
10 9D289A Accelerator cable bracket
11 - Speed control cable pin-type retainer
12 - Accelerator cable retainer (part of 9A758)
13 - Accelerator cable to pedal (part of 9A758)
14 - Accelerator cable grommet (part of 9A758)
15 9A758 Accelerator cable
16 9A825 Speed control cable
