| A/C Compressor Bolt |
18 (24) |
| A/C Compressor Bracket Stabilizer Bracket Bolt |
18 (24) |
| A/C Compressor Bracket-To-Cylinder Block Bolt |
35 (47) |
| A/C-To-Water Pump Bracket Bolts |
18 (24) |
| Accelerator Cable Bracket-To-Throttle Body Bolts |
13 (17) |
| Accessory Drive Belt Tensioner/Idler Assembly Cover Bolt |
35 (48) |
| Camshaft Sprocket-To-Camshaft Bolt |
46 (63) |
| Camshaft Synchronizer Clamp Bolt |
18 (24) |
| Camshaft Thrust Plate-To-Cylinder Block Bolt |
18 (24) |
| Connecting Rod Bolt |
26 (35) |
| Crankshaft Damper-To-Crankshaft Bolt |
107 (145) |

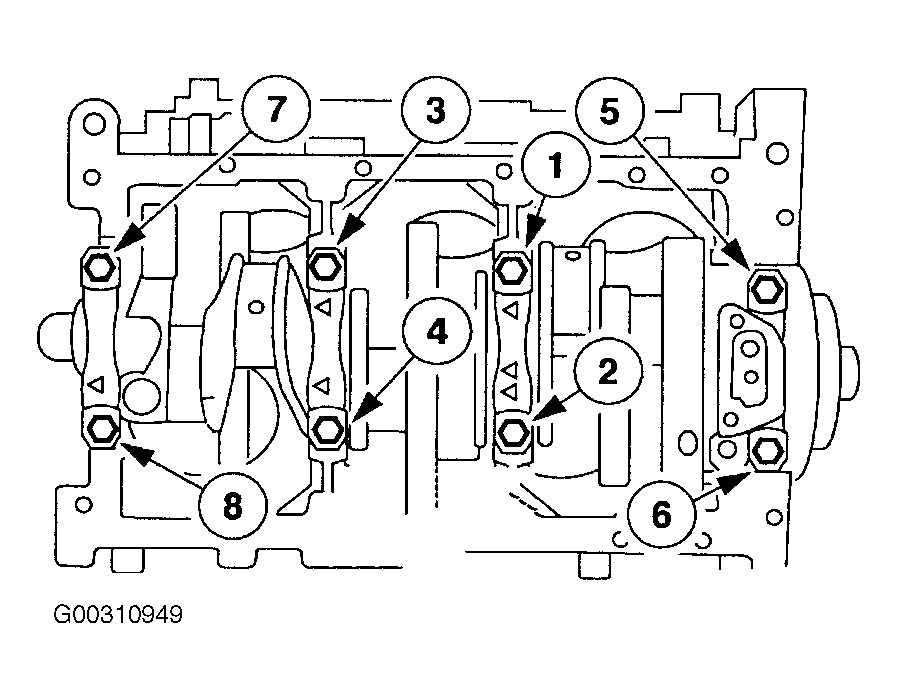

| Crankshaft Main Bearing Cap Stud Bolt |
59 (80) |
| Crankshaft Pulley-To-Crankshaft Damper Bolt |
35 (47) |

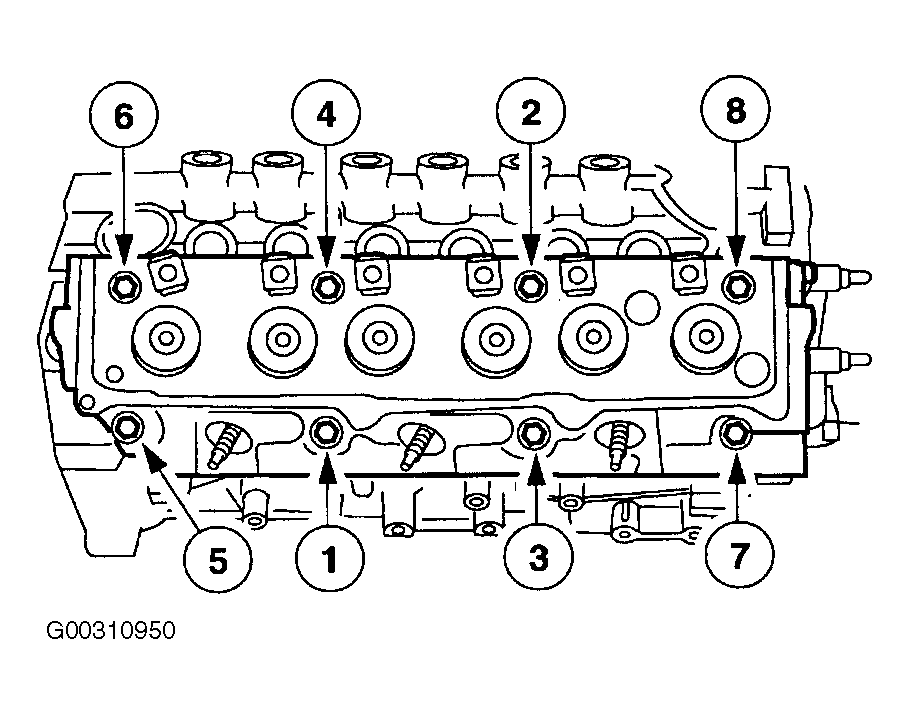

| Cylinder Head |
| Stage 1 |
37 (50) |
| Stage 2 |
|
| Stage 3 |
22 (30) |
| Stage 4 |
|
| Stage 5 |
|
| EGR Tube-To-EGR Valve Nut |
| Stage 1 |
30 (41) |
| Stage 2 |
41 (55) |
| EGR Tube-To-Exhaust Manifold Nut |
30 (41) |
| EGR Valve-To-Upper Intake Manifold Bolt |
18 (24) |
| Engine Coolant Temperature Sender |
15 (20) |
| Engine Coolant Temperature Sensor |
15 (20) |
| Engine Ground Strap Nut |
18 (24) |
| Engine Oil Cooler Adapter Mounting Nut |
40 (54) |
| Engine Rear Insulator-To-Front Subframe Bolt |
65 (88) |
| Engine Rear Insulator-To-Transaxle Bracket Nut |
72 (98) |
| Engine Roll Restrictor Bolt |
35 (47) |
| Engine Roll Restrictor Brace Nut |
35 (47) |
| Engine Roll Restrictor Bracket-To-Engine Front Cover Nut |
18 (24) |
| Engine Roll Restrictor-To-Generator Bolt |
18 (24) |
| Engine Support Insulator |
| Stage 1 |
44 (60) |
| Stage 2 |
89 (120) |
| Stage 3 |
46 (62) |
| Stage 4 |
66 (90) |
| Exhaust Manifold Bolt-To-Cylinder Head |
| Stage 1 |
|
| Stage 2 |
16 (22) |
| Exhaust Manifold-To-Y-Pipe Bolts |
30 (41) |
| Flywheel Bolt |
59 (80) |

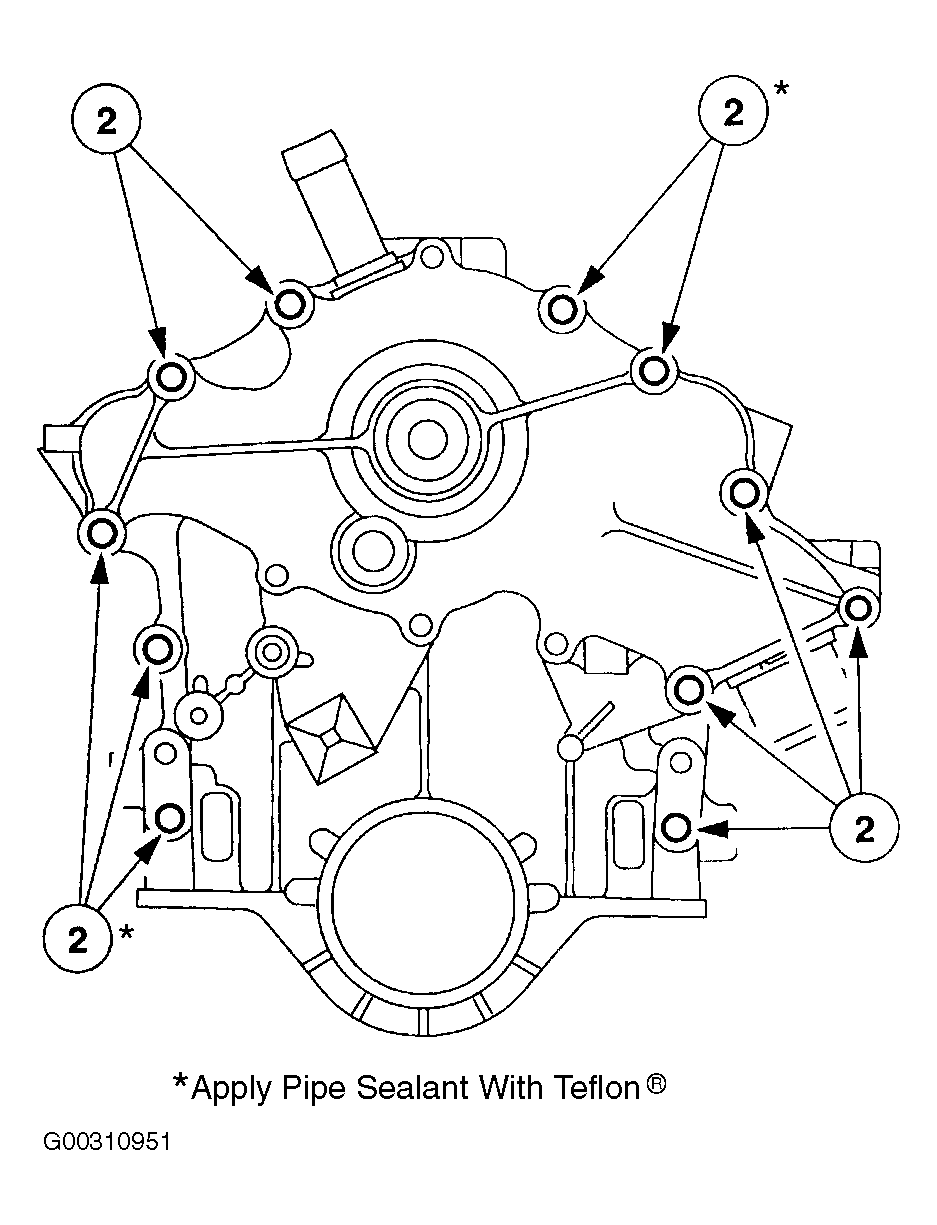

| Front Cover/Water Pump Assembly Bolts/Studs |
18 (24) |
| Front Sub-Frame-To-Body Insulator Bolt |
76 (103) |
| Generator Bolt |
18 (24) |
| Ground Strap Bolt |
11 (15) |
| Halfshaft-To-Steering Knuckle Nut |
190 (257) |
| Knock Sensor Bolt |
13 (18) |
| Lower Control Arm-To-Steering Knuckle Nut |
59 (80) |

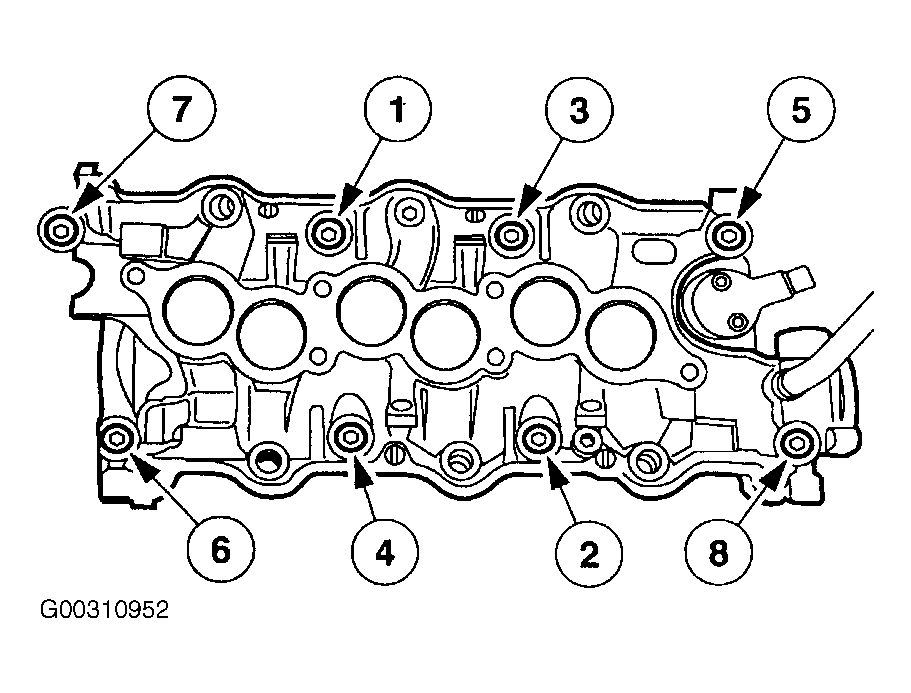

| Lower Intake Manifold-To-Cylinder Head Bolt |
| Stage 1 |
11 (15) |
| Stage 2 |
24 (32) |
| Oil Pan Baffle |
24 (33) |
| Oil Level Indicator Tube-To-Exhaust Manifold Stud Bolt Nut |
13 (18) |
| Oil Filter Mounting Boss |
25 (34) |
| Oil Pan-To-Tranmission Bolts |
30 (40) |
| Oil Pressure Sensor |
14 (19) |
| Oil Pump Bolt |
35 (47) |
| Oil Pump-To-Crankshaft Main Bearing Cap Bolt |
35 (47) |
| Power Steering Pressure Line-To-Exhaust Manifold Stud Bolt Nut |
20 (27) |
| Power Steering Pressure Line-To-Transaxle Nut |
20 (27) |
| Power Steering Pump Bracket-To-Cylinder Head Bolt/Nut |
35 (47) |
| Power Steering Pump Bracket-To-Generator Stud Bolt |
35 (47) |
| Right Catalytic Converter Heat Shield Bolt |
15 (20) |
| Right Exhaust Manifold-To-Right Catalytic Converter Flange Bolt |
30 (41) |
| Rocker Arm |
| Stage 1 |
|
| Stage 2 |
24 (32) |
| Shifter Cable Nut |
13 (17) |
| Spark Plug |
11 (15) |
| Stabilizer Bar Link-To-Stabilizer Bar Nut |
41 (55) |
| Starter Motor Bolt |
18 (24) |
| Starter Motor Ground Cable Bolt |
18 (24) |
| Steering Shaft Pinch Bolt |
18 (24) |
| Subframe-To-Body Bolts |
76 (103) |
| Throttle Body-To-Intake Manifold Bolts |
13 (17) |
| Tie Rod Nut |
41 (55) |
| Torque Converter Nut |
26 (35) |
| Transaxle-To-Engine Block |
30 (57) |
| Transaxle Manual Control Cable Nut |
13 (17) |
| Upper Intake Support Bracket Bolt |
35 (47) |
| Water Pump Bolt |
|
| Water Pump Pulley Bolt |
18 (24) |
| Wheel Lug Nut |
95 (129) |
| Y-Pipe-To-Exhaust Manifold Nuts |
30 (40) |
| INCH Lbs. (N.m) |
| A/C Line Nut |
71 (8) |
| A/C Manifold & Tube Nut |
89 (10) |
| Belt Tensioner Bolt |
89 (10) |
| Camshaft Oil Seal Retainer Bolt |
89 (10) |
| Camshaft Position Sensor-To-Camshaft Synchronizer Bolts |
18 (2) |
| Camshaft Rear Oil Seal Retainer Bolts |
89 (10) |
| Coil-On-Plug Bolts |
53 (6) |
| Crankcase Cover Bolts |
89 (10) |
| Crankshaft Position Sensor Bolt |
89 (10) |
| EGR Vacuum Regulator Solenoid Nut |
53 (6) |
| Engine Control Sensor Wire Harness 42-Pin Connector Bolt |
89 (10) |
| Engine Cooling Fan |
89 (10) |
| Engine Rear Plate-To-Transaxle Bolt |
106 (12) |
| Exhaust Manifold Heat Shield-To-Right Exhaust Manifold Bolt |
89 (10) |
| Front Splash Shield Bolts |
62 (7) |
| Fuel Charging Harness Nut |
27 (3) |
| Fuel Injection Supply Manifold-To-Lower Intake Manifold Bolt |
89 (10) |
| Fuel Rail Bolt |
89 (10) |
| Fuel Supply Manifold Bolts |
89 (10) |
| Generator Output Nut |
71 (8) |
| Heater Hose Bracket Nuts |
89 (10) |
| Ignition Coil-On-Plug Bolts |
53 (6) |
| Intake Manifold Bolt |
89 (10) |
| Oil Drain Plug |
120 (13) |
| Oil Level Indicator & Tube Stud |
89 (10) |

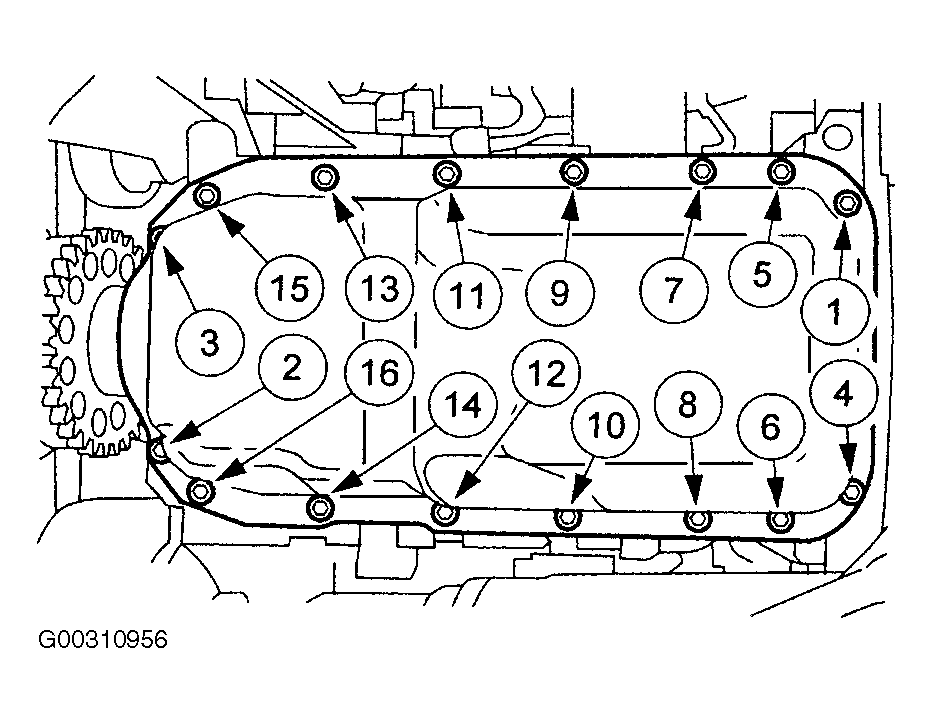

| Oil Pan Bolt |
79 (9) |
| Oil Separator Bolts |
89 (10) |
| Power Steering Pressure Line Bracket Nut |
89 (10) |
| Powertrain Control Module Electrical Connector Bolt |
35 (4) |
| Starter Cable Positive Nut |
108 (12) |
| Thermostat Housing Bolt |
79 (9) |
| Transaxle-To-Oil Pan Bracket Nuts |
89 (10) |

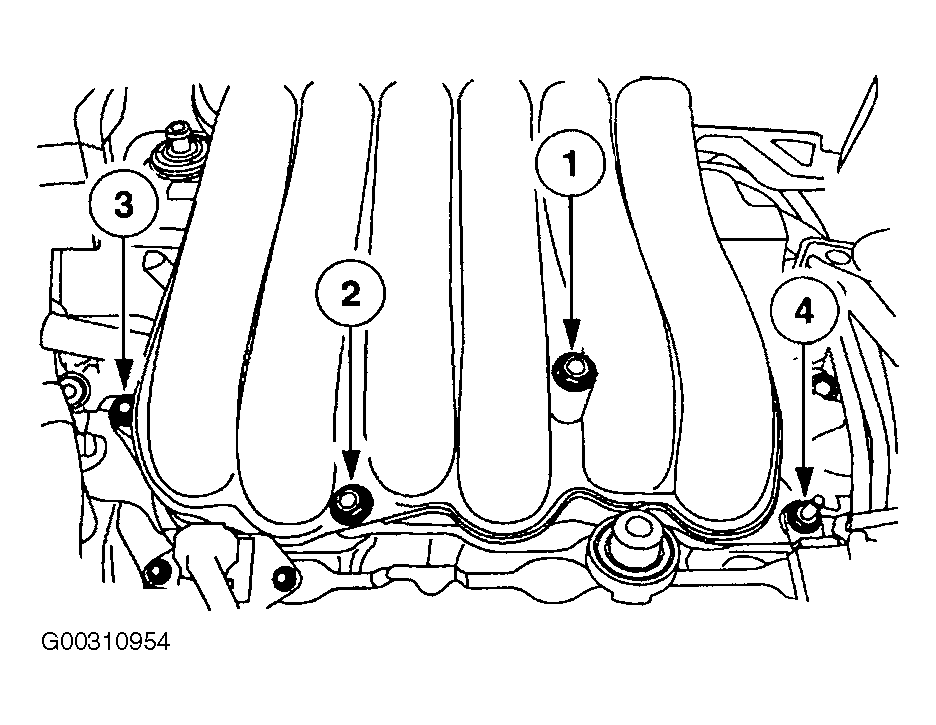

| Upper Intake Manifold Bolt |
| Stage 1 |
|
| Stage 2 |
89 (10) |
| Upper Intake Manifold Bracket Nut |
53 (6) |
| Valve Cover Bolt/Stud Bolt |
79 (9) |
| Valve Tappet Guide Plate Retainer Bolt |
79 (9) |
| Wire Harness Bolt |
89 (10) |
