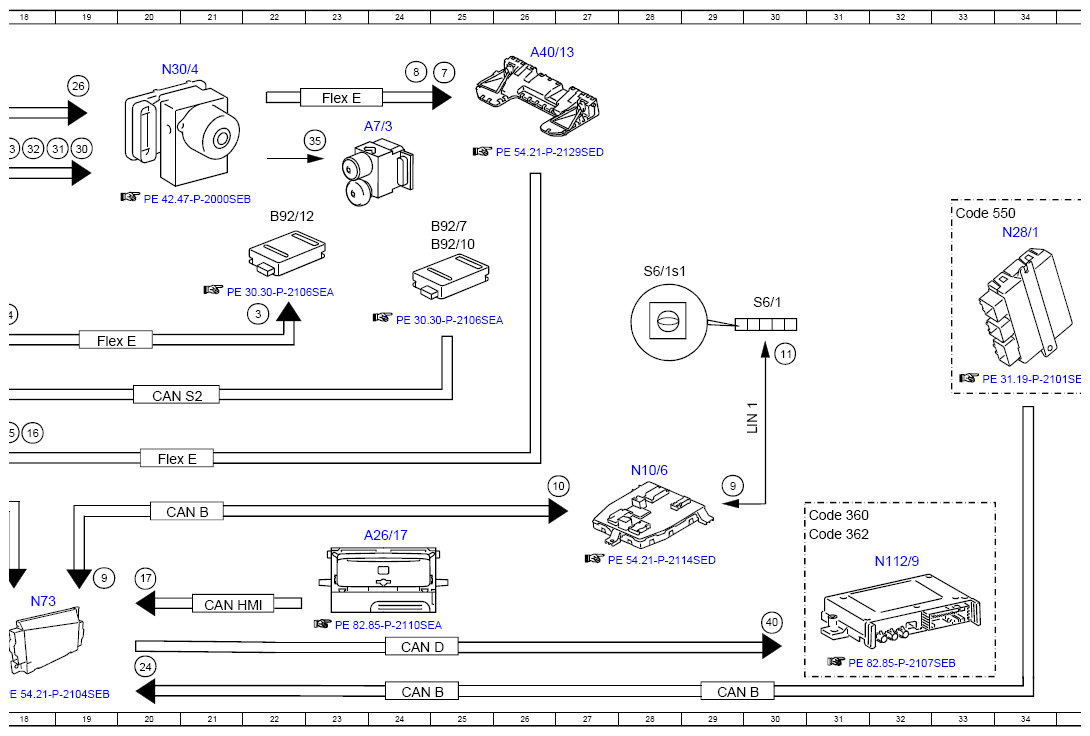

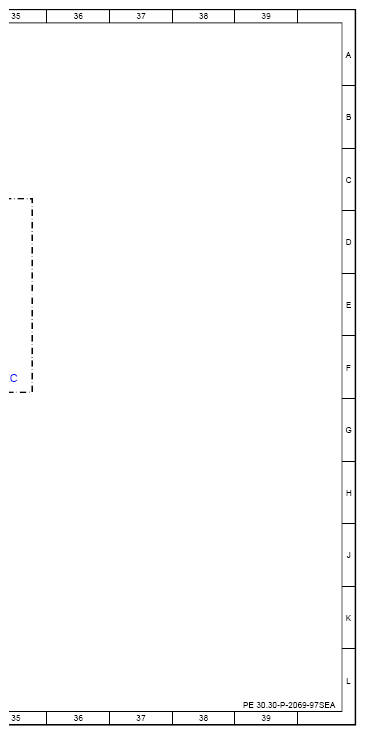

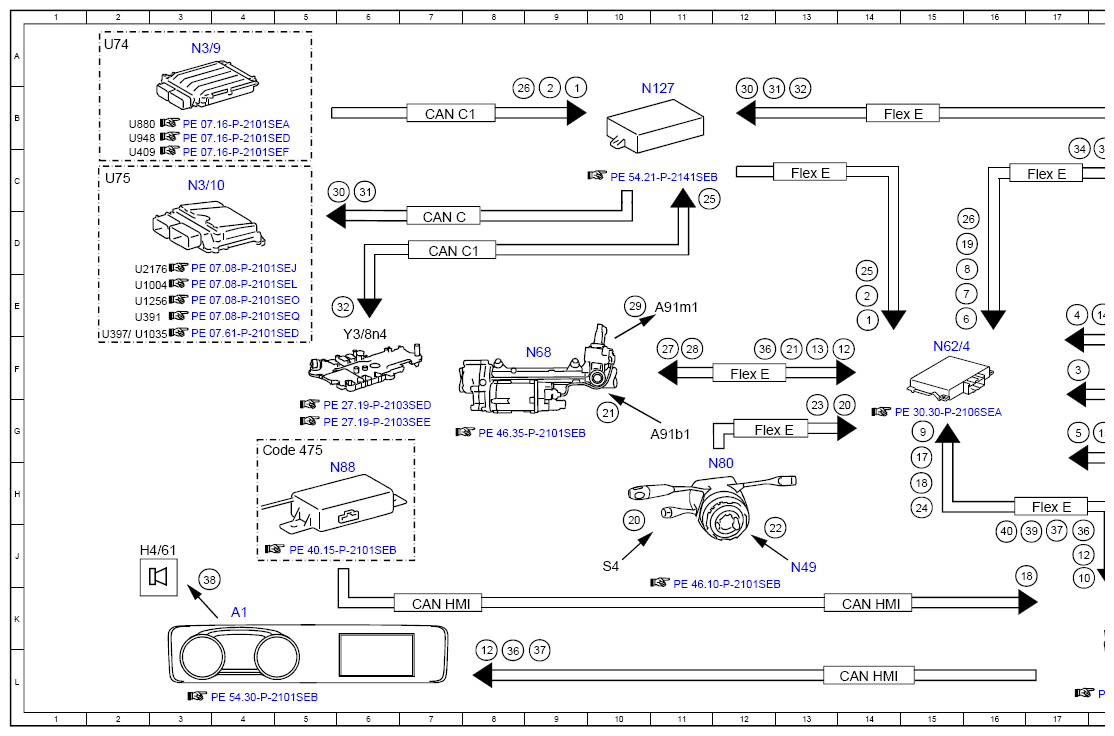

Electrical Function Schematic For Steering-Pilot - PE30.30-P-2069-97SEA
Model 217, 222 as of model year 2018 with code 23P (Driving Assistance package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 9B |
| 1 | Engine running, signal | 14E |
| 10 | Light-emitting diode, request | 27H |
| 10 | Light-emitting diode, request | 17J |
| 11 | Light-emitting diode actuation | 30F |
| 12 | Warning and system messages, request | 8L |
| 12 | Warning and system messages, request | 13F |
| 12 | Warning and system messages, request | 17J |
| 13 | Electric power steering, status | 13F |
| 14 | Short and long-range radar sensor, signal | 18E |
| 15 | Object information, data package | 18G |
| 16 | Lane data, signal | 18G |
| 17 | GPS, signal | 15G |
| 17 | GPS, signal | 20J |
| 18 | Tire pressure monitor, message | 16J |
| 18 | Tire pressure monitor, message | 15H |
| 19 | Tire pressure loss warning, status | 16D |
| 2 | Drivetrain operational, signal | 9B |
| 2 | Drivetrain operational, signal | 14E |
| 20 | Combination switch, status | 14G |
| 20 | Combination switch, status | 10H |
| 21 | Electric power steering torque sensor, signal | 10G |
| 21 | Electric power steering torque sensor, signal | 13F |
| 22 | Steering wheel angle sensor, signal | 12J |
| 23 | Steering wheel angle, signal | 13G |
| 24 | Trailer recognition, status | 15H |
| 24 | Trailer recognition, status | 20L |
| 25 | Gear range, status | 14E |
| 25 | Gear range, status | 11C |
| 26 | Available torque, signal | 19B |
| 26 | Available torque, signal | 16D |
| 26 | Available torque, signal | 8B |
| 27 | DISTRONIC Distance-Pilot, status | 11F |
| 28 | Electric power steering, request | 11F |
| 29 | Electric power steering actuator motor, actuation | 10E |
| 3 | Rear bumper radar sensor, signal | 17F |
| 3 | Rear bumper radar sensor, signal | 22E |
| 30 | Engine torque, increase request | 19C |
| 30 | Engine torque, increase request | 12B |
| 30 | Engine torque, increase request | 5C |
| 31 | Engine torque, reduce request | 18C |
| 31 | Engine torque, reduce request | 12B |
| 31 | Engine torque, reduce request | 6C |
| 32 | Engage targeted gear, request | 6E |
| 32 | Engage targeted gear, request | 13B |
| 32 | Engage targeted gear, request | 18B |
| 33 | Braking torque increase, request | 18B |
| 34 | Braking torque reduction, request | 17B |
| 35 | Traction system hydraulic unit, actuation | 23B |
| 36 | Hands-Off-Detection, status | 8K |
| 36 | Hands-Off-Detection, status | 12F |
| 36 | Hands-Off-Detection, status | 17H |
| 37 | Warning tone, request | 9L |
| 37 | Warning tone, request | 17J |
| 38 | Speaker, actuation | 3J |
| 39 | Central locking emergency opening, signal | 17J |
| 4 | Radar sensor system operational, status | 17E |
| 40 | 16J | |
| 40 | 30K | |
| 5 | Stereo multifunction camera, status | 17G |
| 6 | ESP®, status | 16E |
| 7 | Wheel speed, signal | 16E |
| 7 | Wheel speed, signal | 25A |
| 8 | Wheel rotation direction, signal | 16D |
| 8 | Wheel rotation direction, signal | 24A |
| 9 | Steering-Pilot button, status | 15G |
| 9 | Steering-Pilot button, status | 19J |
| 9 | Steering-Pilot button, status | 29H |
| A1 | Instrument cluster | 4K |
| A26/17 | Head unit | 24J |
| A40/13 | Stereo multifunction camera | 26A |
| A7/3 | Traction system hydraulic unit | 24B |
| A91b1 | Electric power steering torque sensor | 11G |
| A91m1 | Electric power steering actuator motor | 11E |
| B92/10 | Left outer rear bumper radar sensor | 25D |
| B92/12 | Short and long-range radar sensor | 22D |
| B92/7 | Right outer rear bumper radar sensor | 25D |
| CAN B | Interior CAN | 20H |
| CAN B | Interior CAN | 24L |
| CAN B | Interior CAN | 29L |
| CAN C | Engine CAN | 7D |
| CAN C1 | Drive train CAN | 7B |
| CAN C1 | Drive train CAN | 7D |
| CAN D | Diagnostic CAN | 24L |
| CAN HMI | User interface CAN | 7K |
| CAN HMI | User interface CAN | 21K |
| CAN HMI | User interface CAN | 14L |
| CAN HMI | User interface CAN | 14K |
| CAN S2 | Radar CAN 2 | 20G |
| Code 360 | HERMES UMTS | 31H |
| Code 362 | HERMES LTE | 31J |
| Code 475 | Tire pressure monitor | 4G |
| Code 550 | Trailer hitch | 33D |
| Flex E | Chassis FlexRay | 17H |
| Flex E | Chassis FlexRay | 12F |
| Flex E | Chassis FlexRay | 20H |
| Flex E | Chassis FlexRay | 23B |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 19F |
| Flex E | Chassis FlexRay | 12G |
| Flex E | Chassis FlexRay | 14B |
| Flex E | Chassis FlexRay | 17C |
| H4/61 | Instrument cluster speaker | 2J |
| LIN 1 | Instrument panel LIN | 30G |
| N10/6 | Front SAM control unit | 28H |
| N112/9 | HERMES control unit | 32J |
| N127 | Drivetrain control unit | 10B |
| N28/1 | Trailer recognition control unit | 34D |
| N3/10 | ME-SFI [ME] control unit | 3C |
| N3/9 | CDI control unit | 3A |
| N30/4 | Electronic Stability Program control unit | 20A |
| N49 | Steering wheel angle sensor | 13J |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 15F |
| N68 | Electrical power steering control unit | 9F |
| N73 | Electronic ignition switch control unit | 18K |
| N80 | Steering column module control unit | 12H |
| N88 | Tire pressure monitor control unit | 5H |
| S4 | Combination switch | 10J |
| S6/1 | Driver-side instrument panel button group | 30E |
| S6/1s1 | Steer Assist button | 28E |
| U1004 | Valid for engine 177 | 2E |
| U1035 | Valid for gasoline engine 279 | 2F |
| U1256 | Valid for engine 256 | 2E |
| U2176 | Valid for engine 176 | 2D |
| U391 | Valid for gasoline engine 276.8 | 2E |
| U397 | Valid for gasoline engine 277 | 2F |
| U409 | Valid for diesel engine 656 | 2C |
| U74 | Valid for diesel engines | 2A |
| U75 | Valid for gasoline engines | 2C |
| U880 | Valid for diesel engine 642 | 2B |
| U948 | Valid for diesel engine 651 | 2B |
| Y3/8n4 | Fully integrated transmission control control unit | 6F |
