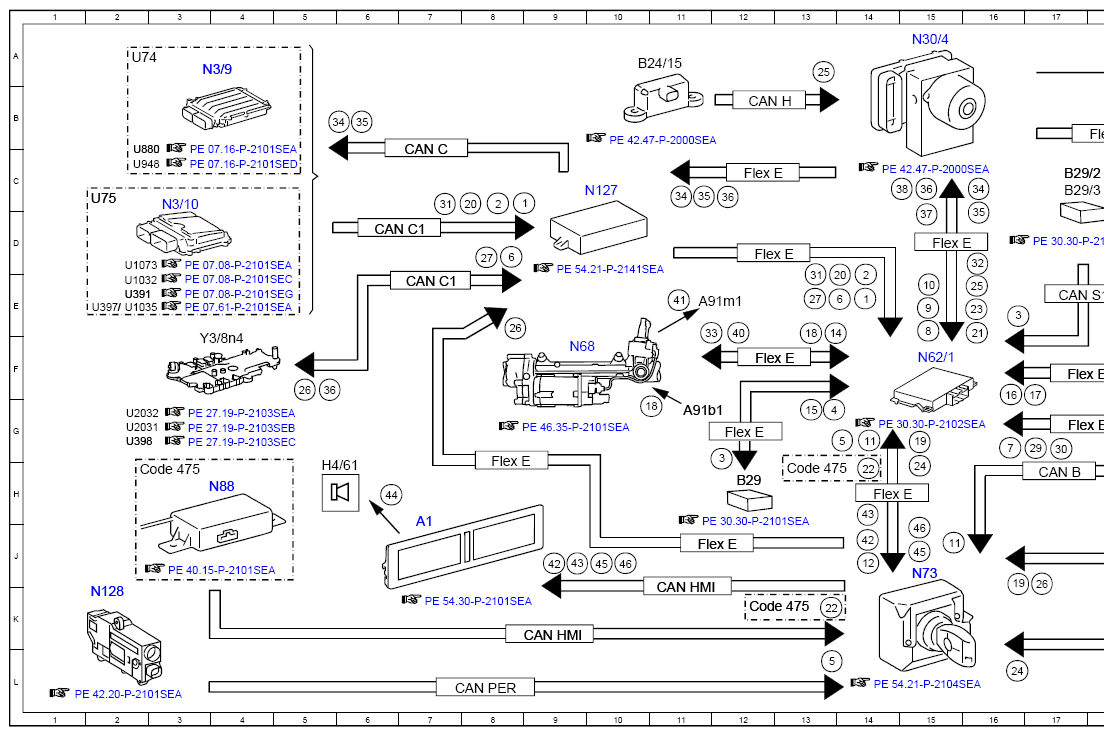

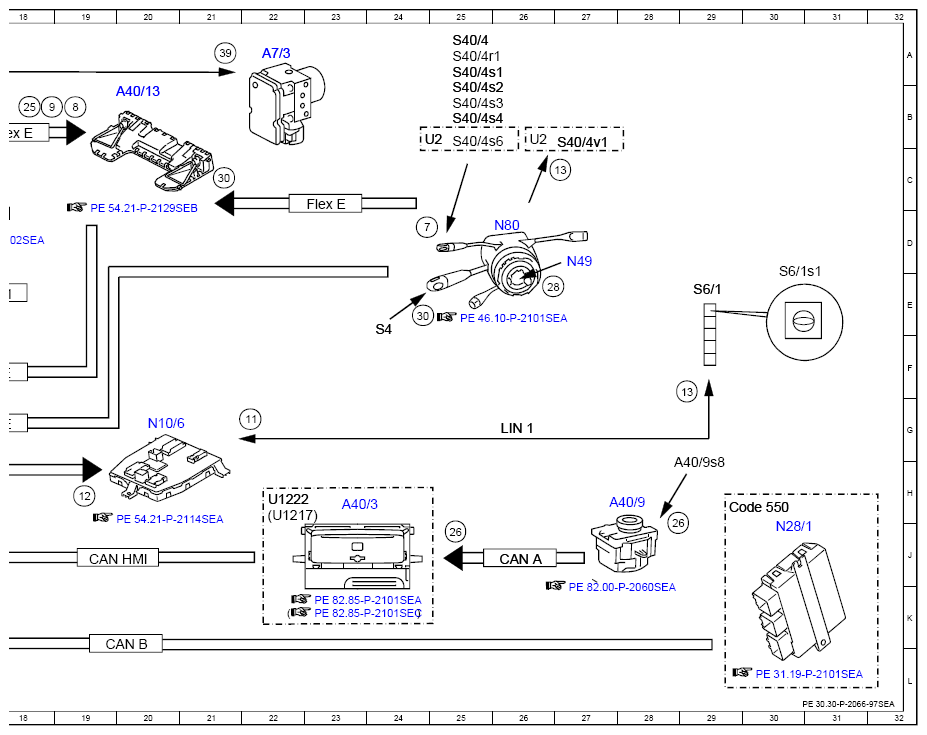

Electrical Function Schematic For Distronic Plus With Steer Assist And Stop & Go Pilot - PE30.30-P-2066-97SEA
Model 217, 222 up to model year 2018 with code 266 (DISTRONIC PLUS with Cross-Traffic Assist (DTR+Q))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 14E |
| 1 | Engine running, signal | 8C |
| 10 | ESP®, status | 15E |
| 11 | Steer Assist button, status | 22G |
| 11 | Steer Assist button, status | 15J |
| 11 | Steer Assist button, status | 14G |
| 12 | Light-emitting diode, request | 14J |
| 12 | Light-emitting diode, request | 19H |
| 13 | Light-emitting diode actuation | 29F |
| 13 | Light-emitting diode actuation | 27C |
| 14 | Electric power steering, status | 13E |
| 15 | Far range radar sensor, signal | 13G |
| 16 | Object information, data package | 16F |
| 17 | Lane data, signal | 17F |
| 18 | Electric power steering torque sensor, signal | 10G |
| 18 | Electric power steering torque sensor, signal | 13F |
| 19 | GPS, signal | 15G |
| 19 | GPS, signal | 16J |
| 2 | Drivetrain operational, signal | 14E |
| 2 | Drivetrain operational, signal | 8C |
| 20 | Available torque, signal | 13E |
| 20 | Available torque, signal | 8C |
| 21 | Braking torque, signal | 16E |
| 22 | Tire pressure monitor, message | 14H |
| 22 | Tire pressure monitor, message | 13K |
| 23 | Tire pressure loss warning message, request | 16E |
| 24 | Trailer recognition, status | 16L |
| 24 | Trailer recognition, status | 15H |
| 25 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 13A |
| 25 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 18B |
| 25 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 16E |
| 26 | Automatic transmission transmission mode button, status | 8E |
| 26 | Automatic transmission transmission mode button, status | 17K |
| 26 | Automatic transmission transmission mode button, status | 25J |
| 26 | Automatic transmission transmission mode button, status | 28J |
| 26 | Automatic transmission transmission mode button, status | 5F |
| 27 | Transmission mode, signal | 13E |
| 27 | Transmission mode, signal | 8D |
| 28 | Steering wheel angle sensor, signal | 26E |
| 29 | Steering wheel angle, signal | 17G |
| 3 | Close range radar sensors, signal | 12G |
| 3 | Close range radar sensors, signal | 16E |
| 30 | Combination switch, status | 21C |
| 30 | Combination switch, status | 24E |
| 30 | Combination switch, status | 17G |
| 31 | Accelerator pedal position, signal | 13E |
| 31 | Accelerator pedal position, signal | 7C |
| 32 | Brake pedal, status | 16D |
| 33 | DISTRONIC PLUS, status | 11E |
| 34 | Engine torque, increase request | 16C |
| 34 | Engine torque, increase request | 11C |
| 34 | Engine torque, increase request | 5B |
| 35 | Engine torque, reduce request | 16D |
| 35 | Engine torque, reduce request | 11C |
| 35 | Engine torque, reduce request | 6B |
| 36 | Engage targeted gear, request | 5F |
| 36 | Engage targeted gear, request | 12C |
| 36 | Engage targeted gear, request | 15C |
| 37 | Braking torque reduction, request | 15C |
| 38 | Braking torque increase, request | 15C |
| 39 | Traction system hydraulic unit, actuation | 21A |
| 4 | Radar sensor system operational, status | 13G |
| 40 | Electric power steering, request | 12F |
| 41 | Electric power steering actuator motor, actuation | 11E |
| 42 | Warning and system messages, request | 9J |
| 42 | Warning and system messages, request | 14J |
| 43 | Warning tone, request | 9J |
| 43 | Warning tone, request | 14H |
| 44 | Speaker, actuation | 6H |
| 45 | Hands-Off-Detection, status | 10J |
| 45 | Hands-Off-Detection, status | 15J |
| 46 | Steer Assist status indication, request | 15J |
| 46 | Steer Assist status indication, request | 10J |
| 5 | Parking brake, status | 14G |
| 5 | Parking brake, status | 13L |
| 6 | Gear range, status | 14E |
| 6 | Gear range, status | 8D |
| 7 | CRUISE CONTROL lever, signal | 16G |
| 7 | CRUISE CONTROL lever, signal | 24D |
| 8 | Wheel speed, signal | 19B |
| 8 | Wheel speed, signal | 15E |
| 9 | Wheel rotation direction, signal | 18B |
| 9 | Wheel rotation direction, signal | 15E |
| A1 | Instrument cluster | 7J |
| A40/13 | Stereo multifunction camera | 19B |
| A40/3 | COMAND control unit | 23H |
| A40/9 | Audio/COMAND control panel | 28H |
| A40/9s8 | Transmission mode button | 29H |
| A7/3 | Traction system hydraulic unit | 22A |
| A91b1 | Electric power steering torque sensor | 11G |
| A91m1 | Electric power steering actuator motor | 11E |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 11A |
| B29 | Front long-range radar sensor | 12H |
| B29/2 | Left front bumper radar sensor | 17C |
| B29/3 | Right front bumper radar sensor | 17C |
| CAN A | Telematics CAN | 26J |
| CAN B | Interior CAN | 20L |
| CAN B | Interior CAN | 17H |
| CAN C | Engine CAN | 7C |
| CAN C1 | Drive train CAN | 6D |
| CAN C1 | Drive train CAN | 7E |
| CAN H | Vehicle dynamics CAN | 12B |
| CAN HMI | User interface CAN | 19J |
| CAN HMI | User interface CAN | 9K |
| CAN HMI | User interface CAN | 11K |
| CAN PER | Peripherals CAN | 8L |
| CAN S1 | Radar CAN 1 | 17E |
| Code 475 | Tire pressure monitor | 2H |
| Code 475 | Tire pressure monitor | 13H |
| Code 475 | Tire pressure monitor | 12K |
| Code 550 | Trailer hitch | 29H |
| Flex E | Chassis FlexRay | 8H |
| Flex E | Chassis FlexRay | 11J |
| Flex E | Chassis FlexRay | 23C |
| Flex E | Chassis FlexRay | 12C |
| Flex E | Chassis FlexRay | 12G |
| Flex E | Chassis FlexRay | 12D |
| Flex E | Chassis FlexRay | 17F |
| Flex E | Chassis FlexRay | 18B |
| Flex E | Chassis FlexRay | 17G |
| Flex E | Chassis FlexRay | 15D |
| Flex E | Chassis FlexRay | 12F |
| Flex E | Chassis FlexRay | 14H |
| H4/61 | Instrument cluster speaker | 5H |
| LIN 1 | Instrument panel LIN | 26G |
| N10/6 | Front SAM control unit | 20G |
| N127 | Drivetrain control unit | 9C |
| N128 | Electric parking brake control unit | 2K |
| N28/1 | Trailer recognition control unit | 30J |
| N3/10 | ME-SFI [ME] control unit | 3C |
| N3/9 | CDI control unit | 3A |
| N30/4 | Electronic Stability Program control unit | 15A |
| N49 | Steering wheel angle sensor | 27D |
| N62/1 | Radar sensors control unit | 15F |
| N68 | Electrical power steering control unit | 9F |
| N73 | Electronic ignition switch control unit | 15J |
| N80 | Steering column module control unit | 26D |
| N88 | Tire pressure monitor control unit | 3H |
| S4 | Combination switch | 24E |
| S40/4 | Cruise control lever | 25A |
| S40/4r1 | DISTRONIC control | 25A |
| S40/4s1 | Resume from memory switch | 25A |
| S40/4s2 | Decelerate and set switch | 25B |
| S40/4s3 | Accelerate and set switch | 25B |
| S40/4s4 | OFF switch | 25B |
| S40/4s6 | SPEEDTRONIC switch | 25B |
| S40/4v1 | SPEEDTRONIC light emitting diode | 27B |
| S6/1 | Driver-side instrument panel button group | 29E |
| S6/1s1 | Steer Assist button | 30E |
| U1032 | Valid for engine 278 and 157 | 2E |
| U1035 | Valid for gasoline engine 279 | 2E |
| U1073 | Valid for gasoline engine 276.9 | 2D |
| U1217 | Valid for model series 217 | 22H |
| U1222 | Valid for model series 222 | 22H |
| U2 | Valid for all except USA | 24B |
| U2 | Valid for all except USA | 26B |
| U2031 | Valid for transmission 724 | 2G |
| U2032 | Valid for transmission 722 | 2G |
| U391 | Valid for gasoline engine 276.8 | 2E |
| U397 | Valid for gasoline engine 277 | 2E |
| U398 | Valid for transmission 725 (NAG3) | 2G |
| U74 | Valid for diesel engines | 2A |
| U75 | Valid for gasoline engines | 2C |
| U880 | Valid for diesel engine 642 | 2C |
| U948 | Valid for diesel engine 651 | 2C |
| Y3/8n4 | Fully integrated transmission control control unit | 4F |
