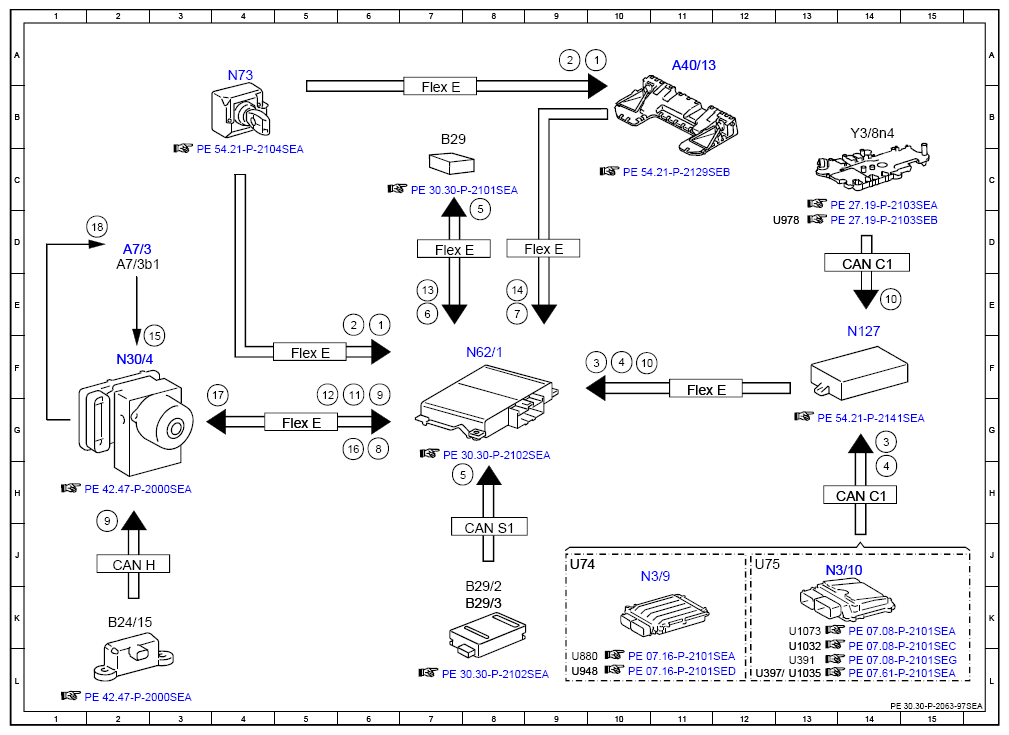

Electrical Function Schematic For BAS Plus - PE30.30-P-2063-97SEA
Model 217, 222 up to model year 2018 with code 268 (Brake Assist System Plus)
Model 217, 222 up to model year 2018 with code 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake Assist System PLUS function, signal | 6E |
| 1 | Brake Assist System PLUS function, signal | 10A |
| 10 | Gear range, status | 10F |
| 10 | Gear range, status | 14E |
| 11 | Wheel speed, signal | 6G |
| 12 | Wheel rotation direction, signal | 5G |
| 13 | Far range radar sensor, signal | 7E |
| 14 | Object information, data package | 8E |
| 15 | Front axle brake pressure sensor, signal | 3F |
| 16 | Braking torque, signal | 6G |
| 17 | Service brake braking torque, request | 4G |
| 18 | Traction system hydraulic unit, actuation | 2D |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 6E |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 9A |
| 3 | Engine running, signal | 10F |
| 3 | Engine running, signal | 14G |
| 4 | Drivetrain operational, signal | 10F |
| 4 | Drivetrain operational, signal | 14H |
| 5 | Close range radar sensors, signal | 8D |
| 5 | Close range radar sensors, signal | 7H |
| 6 | Radar sensor system operational, status | 7E |
| 7 | Stereo multifunction camera, status | 8E |
| 8 | ESP®, status | 6G |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 2J |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 6G |
| A40/13 | Stereo multifunction camera | 11A |
| A7/3 | Traction system hydraulic unit | 2D |
| A7/3b1 | Front axle brake pressure sensor | 2D |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 2K |
| B29 | Front long-range radar sensor | 7B |
| B29/2 | Left front bumper radar sensor | 8K |
| B29/3 | Right front bumper radar sensor | 8K |
| CAN C1 | Drive train CAN | 14H |
| CAN C1 | Drive train CAN | 14D |
| CAN H | Vehicle dynamics CAN | 2J |
| CAN S1 | Radar CAN 1 | 8J |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 9D |
| Flex E | Chassis FlexRay | 5G |
| Flex E | Chassis FlexRay | 7D |
| Flex E | Chassis FlexRay | 5F |
| Flex E | Chassis FlexRay | 7B |
| N127 | Drivetrain control unit | 14F |
| N3/10 | ME-SFI [ME] control unit | 13J |
| N3/9 | CDI control unit | 10J |
| N30/4 | Electronic Stability Program control unit | 2F |
| N62/1 | Radar sensors control unit | 8F |
| N73 | Electronic ignition switch control unit | 4A |
| U1032 | Valid for engine 278 and 157 | 13L |
| U1035 | Valid for gasoline engine 279 | 13L |
| U1073 | Valid for gasoline engine 276.9 | 13K |
| U391 | Valid for gasoline engine 276.8 | 13L |
| U397 | Valid for gasoline engine 277 | 12L |
| U74 | Valid for diesel engines | 9J |
| U75 | Valid for gasoline engines | 12J |
| U880 | Valid for diesel engine 642 | 9L |
| U948 | Valid for diesel engine 651 | 9L |
| U978 | Valid for hybrid drive | 12D |
| Y3/8n4 | Fully integrated transmission control control unit | 14B |
