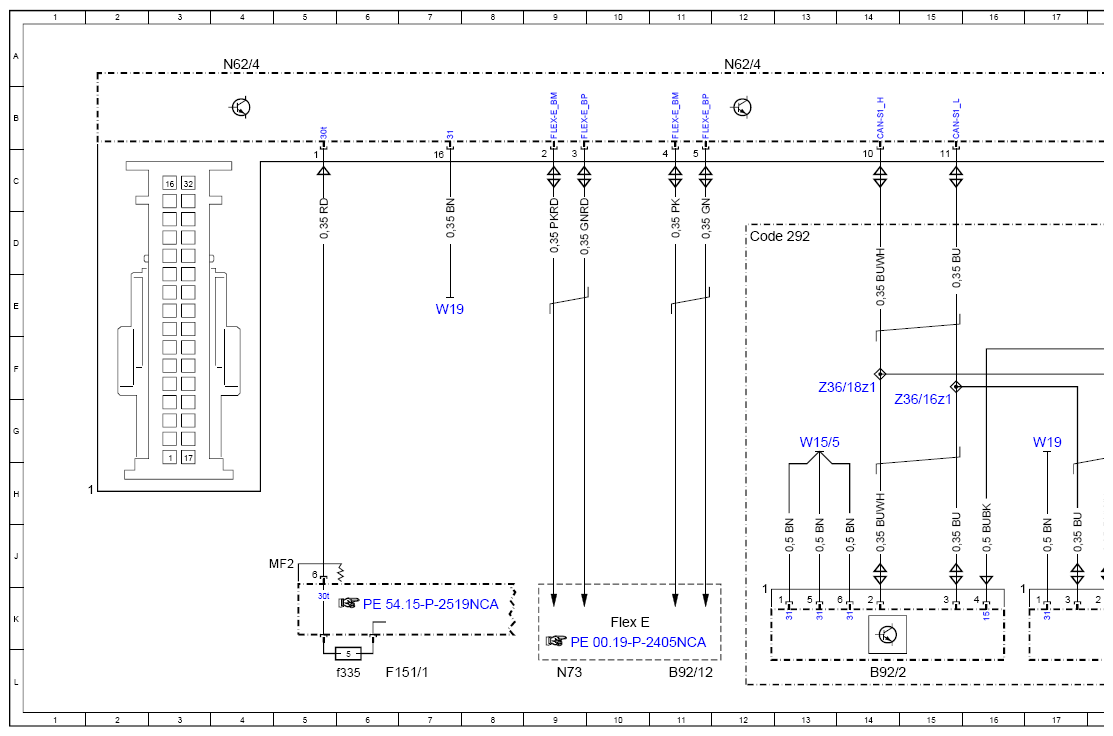

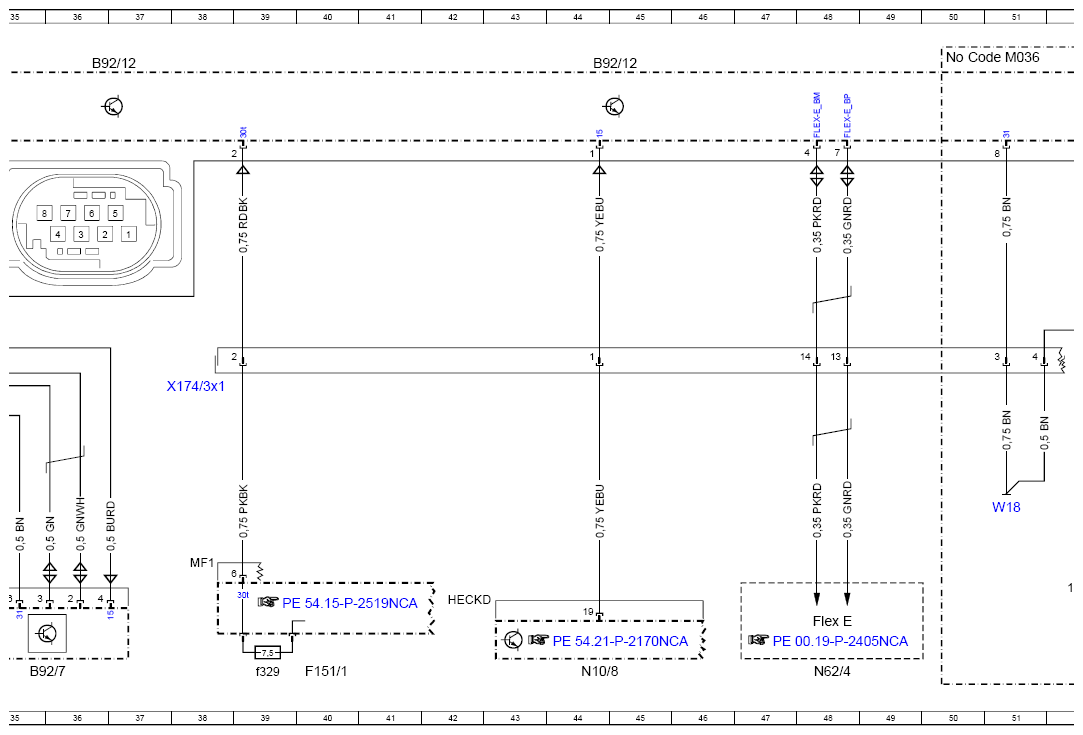

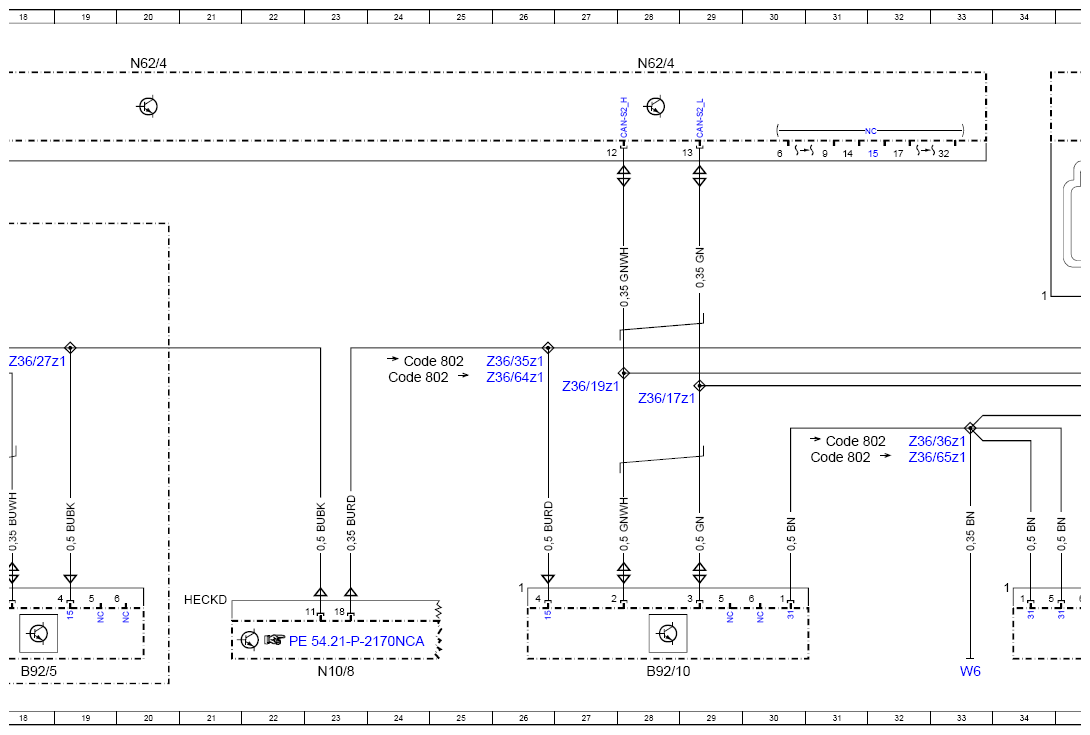

Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97NCA
Model 167
with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Control unit N62/4
| Code: | Designation: | Position: |
|---|---|---|

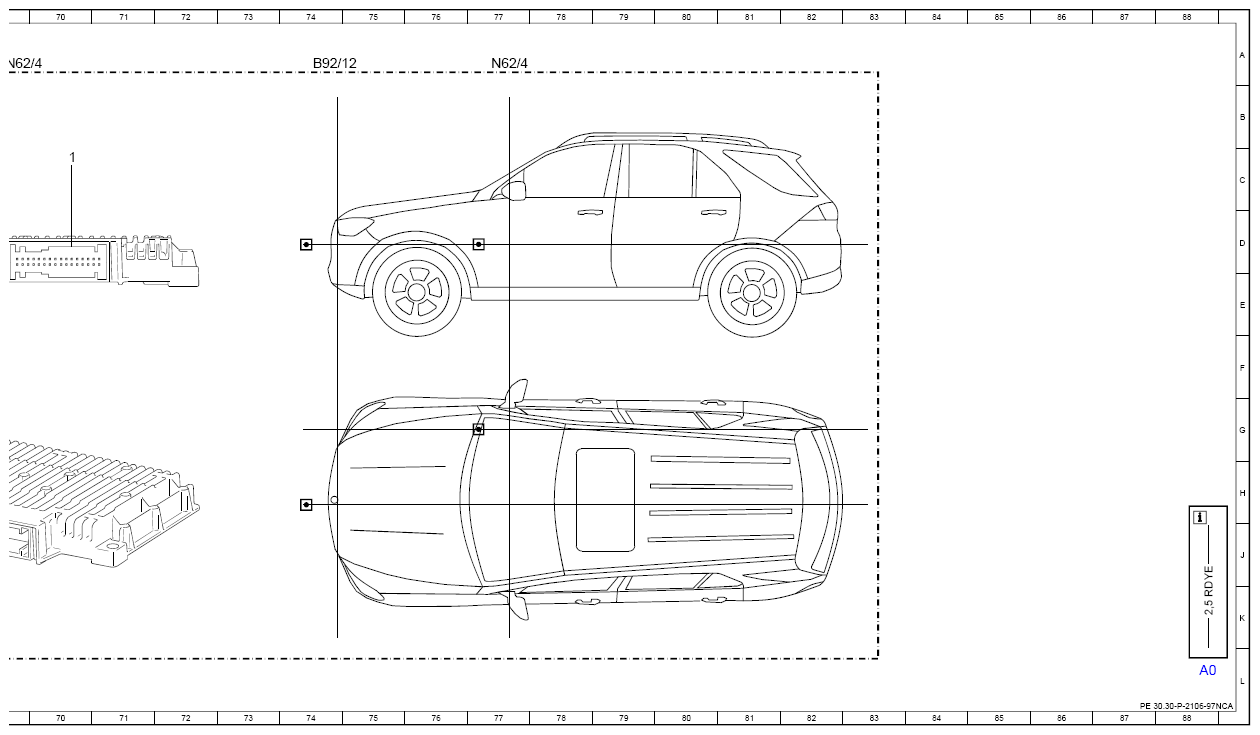

| A0 | Use of wiring diagrams | 88L |
| B92/10 | Left outer rear radar sensor | 28L |
| B92/12 | Short and long-range radar sensor | 11L |
| B92/12 | Short and long-range radar sensor | 44A |
| B92/12 | Short and long-range radar sensor | 36A |
| B92/12 | Short and long-range radar sensor | 63A |
| B92/12 | Short and long-range radar sensor | 74A |
| B92/12 | Short and long-range radar sensor | 52A |
| B92/12 | Short and long-range radar sensor | 59A |
| B92/2 | Left outer front bumper radar sensor | 14L |
| B92/5 | Right outer front bumper radar sensor | 18L |
| B92/7 | Right outer rear radar sensor | 35L |
| Code 292 | PRE-SAFE® side pulse | 12D |
| Code 802 | YoM 21/1 | 24F |
| Code 802 | YoM 21/1 | 24F |
| Code 802 | YoM 21/1 | 31H |
| Code 802 | YoM 21/1 | 31G |
| Code M036 | Maybach version | 50A |
| Code M036 | Maybach version | 54A |
| F151/1 | Passenger-side A-pillar fuse box | 6L |
| F151/1 | Passenger-side A-pillar fuse box | 40L |
| F151/1f329 | Electrical fuse 329 | 39L |
| F151/1f335 | Fuse 335 | 6L |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 48K |
| N10/8 | Rear central control unit | 23L |
| N10/8 | Rear central control unit | 44L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 4A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 69A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 77A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 12A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 20A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 28A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 48L |
| N73 | Electronic ignition switch control unit | 9L |

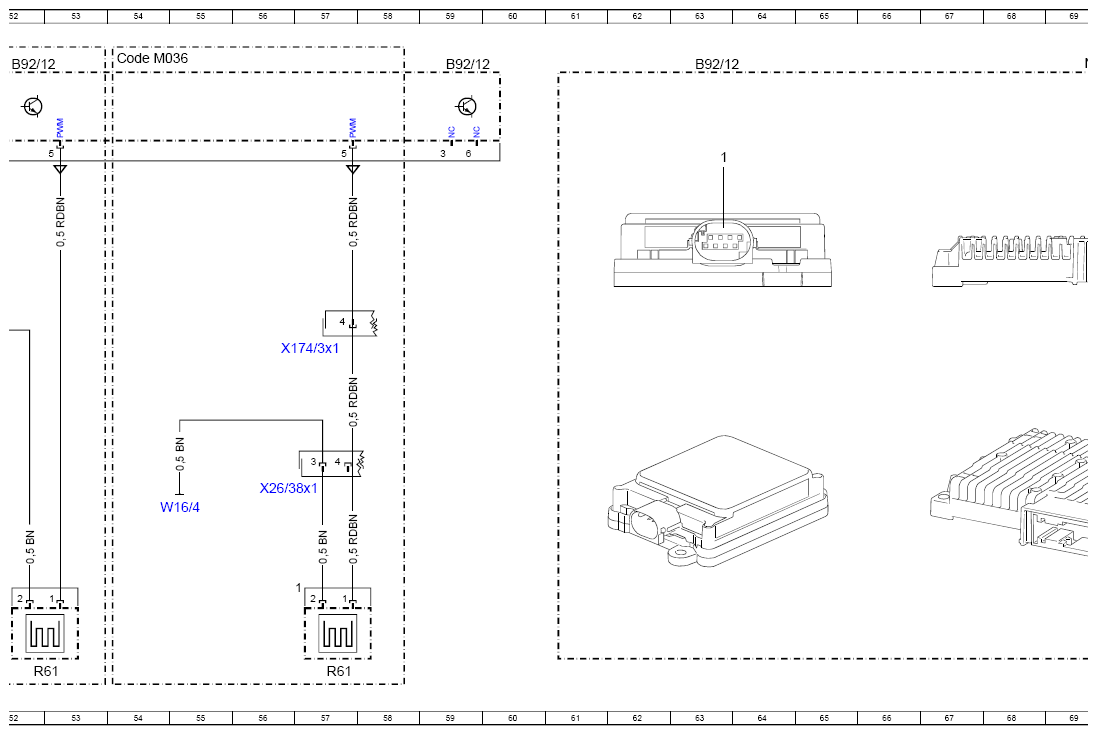

| R61 | Radome heater | 52L |
| R61 | Radome heater | 57L |
| W15/5 | Left front footwell ground point | 13G |
| W16/4 | Right major assembly compartment ground point | 55H |
| W18 | Left front seat crossmember ground point | 51H |
| W19 | Right front seat crossmember ground point | 7E |
| W19 | Right front seat crossmember ground point | 17G |
| W6 | Left wheel arch trunk ground point | 33L |
| X174/3x1 | Vehicle interior/front zone electrical connector | 38F |
| X174/3x1 | Vehicle interior/front zone electrical connector | 57F |
| X26/38x1 | Front bumper electrical connector | 56H |
| Z36/16z1 | Front sensor CAN (low) connector sleeve | 15G |
| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 28G |
| Z36/18z1 | Front sensor CAN (high) connector sleeve | 14F |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 27F |
| Z36/27z1 | Front power supply connector sleeve | 18F |
| Z36/35z1 | Rear radar sensors sensor power supply connector sleeve | 26F |
| Z36/36z1 | Rear bumper circuit 31 connector sleeve | 33G |
| Z36/64z1 | Rear Blind Spot Assist power supply end sleeve | 26F |
| Z36/65z1 | Rear Blind Spot Assist ground connection end sleeve | 33H |
