Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97DEA

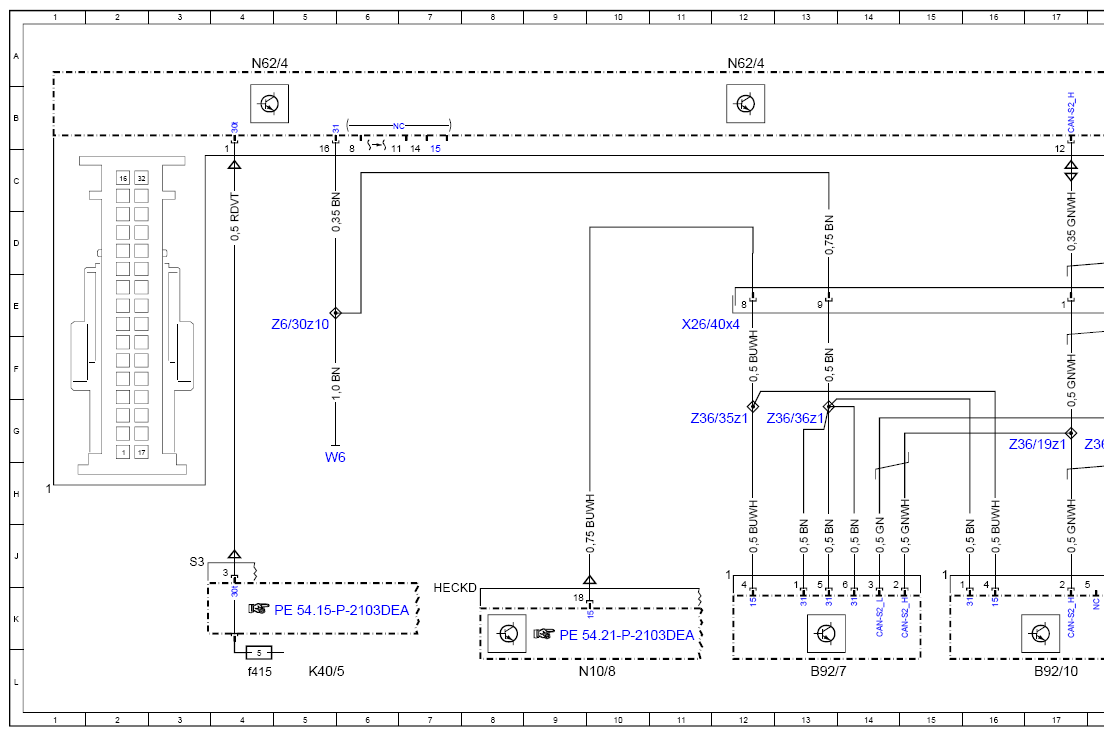

Model 238 As Of Model Year 2021 With Code 23P (Drive Package) Control Unit N62/4, B92/12, B92/7, B92/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| B92/10 | Left outer rear bumper radar sensor | 17L |

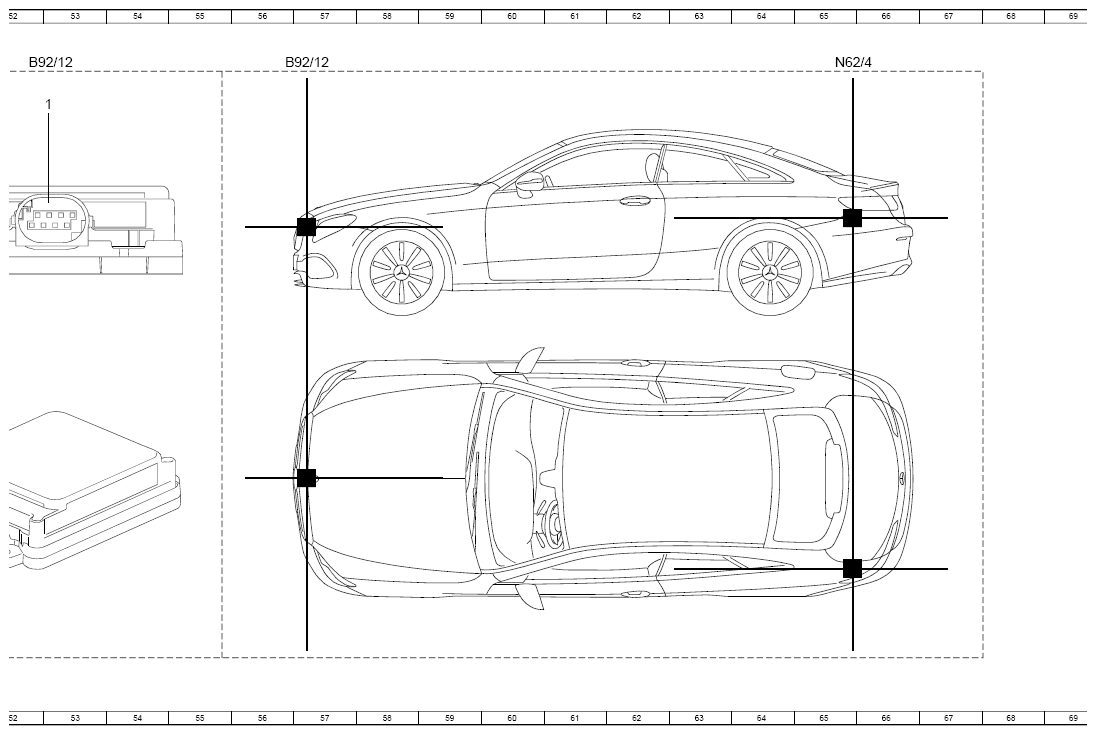

| B92/12 | Short and long-range radar sensor | 28A |
| B92/12 | Short and long-range radar sensor | 36A |
| B92/12 | Short and long-range radar sensor | 52A |
| B92/12 | Short and long-range radar sensor | 57A |
| B92/7 | Right outer rear bumper radar sensor | 13L |
| F1/3 | Passenger-side A-pillar fuse box | 28L |
| F1/3MF1 | Multiple fuse 1 | 27K |
| Flex E | Chassis FlexRay | 21K |
| Flex E | Chassis FlexRay | 39K |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f415 | Fuse 415 | 4L |
| N10/8 | Rear SAM control unit | 10L |
| N10/8 | Rear SAM control unit | 33L |

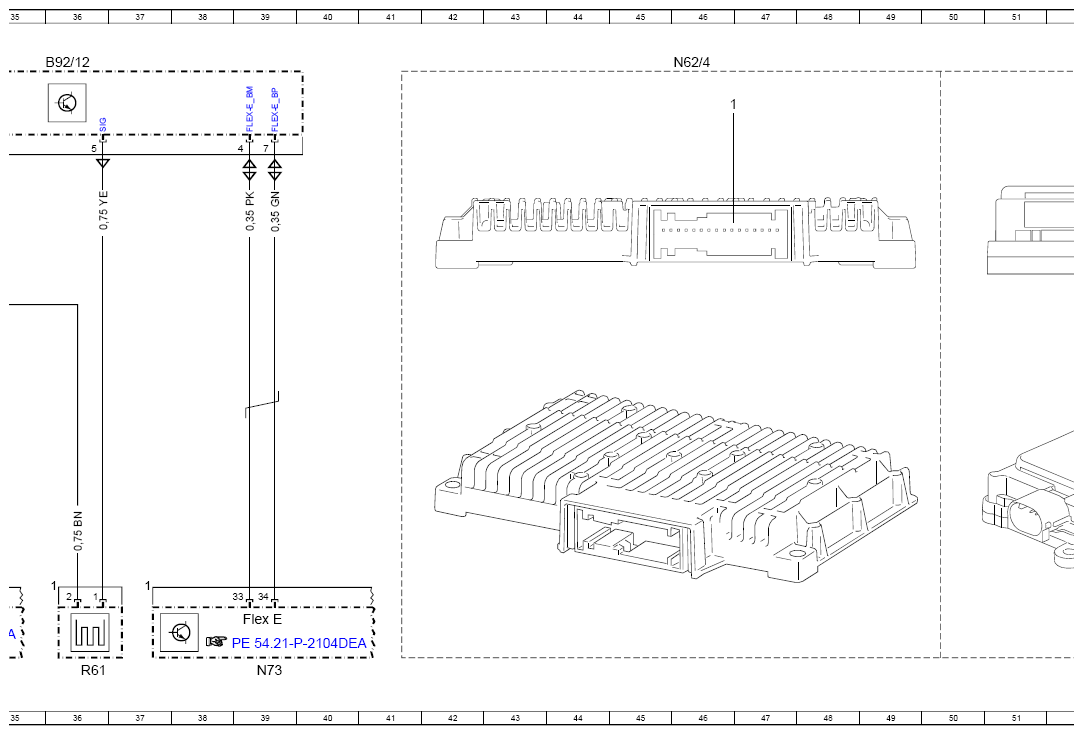

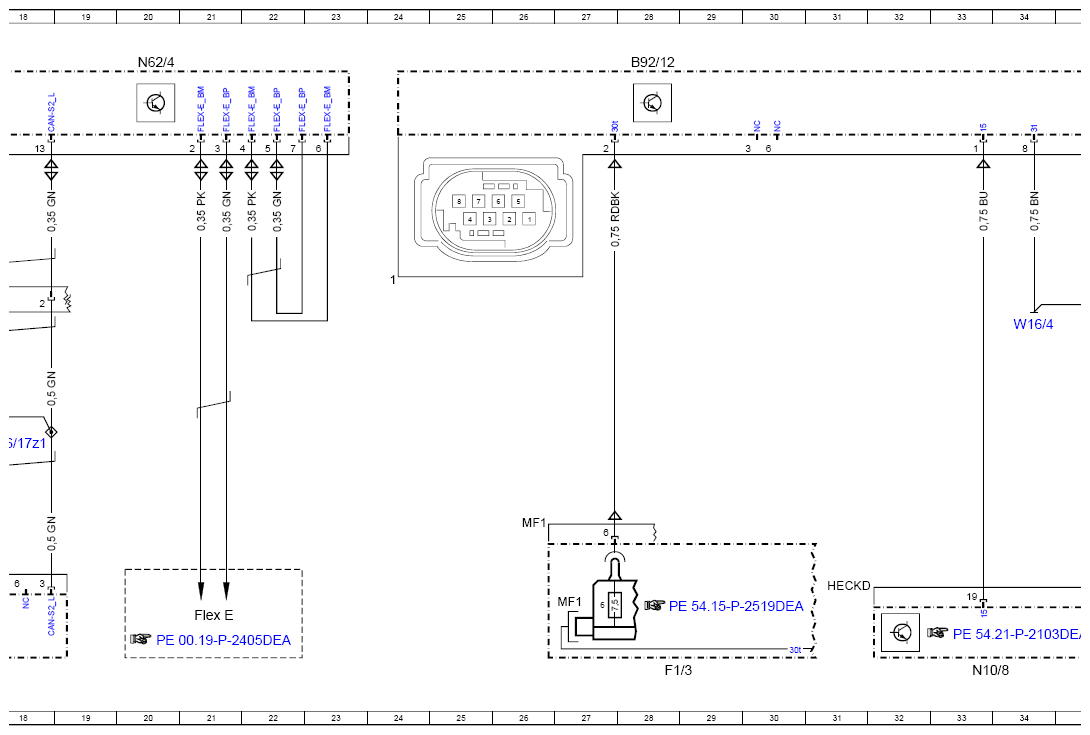

| N62/4 | Mercedes-Benz Intelligent Drive control unit | 4A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 12A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 20A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 46A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 65A |
| N73 | Electronic ignition switch control unit | 39L |
| R61 | Radome heater | 36L |
| W16/4 | Right major assembly compartment ground point | 34E |
| W6 | Left wheel arch trunk ground point | 5H |
| X26/40x4 | Rear bumper electrical connector 4 | 12E |
| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 18G |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 17G |
| Z36/35z1 | Rear bumper circuit 15 connector sleeve | 12G |
| Z36/36z1 | Rear bumper circuit 31 connector sleeve | 13G |
| Z6/30z10 | Circuit 31 connector sleeve | 5E |
