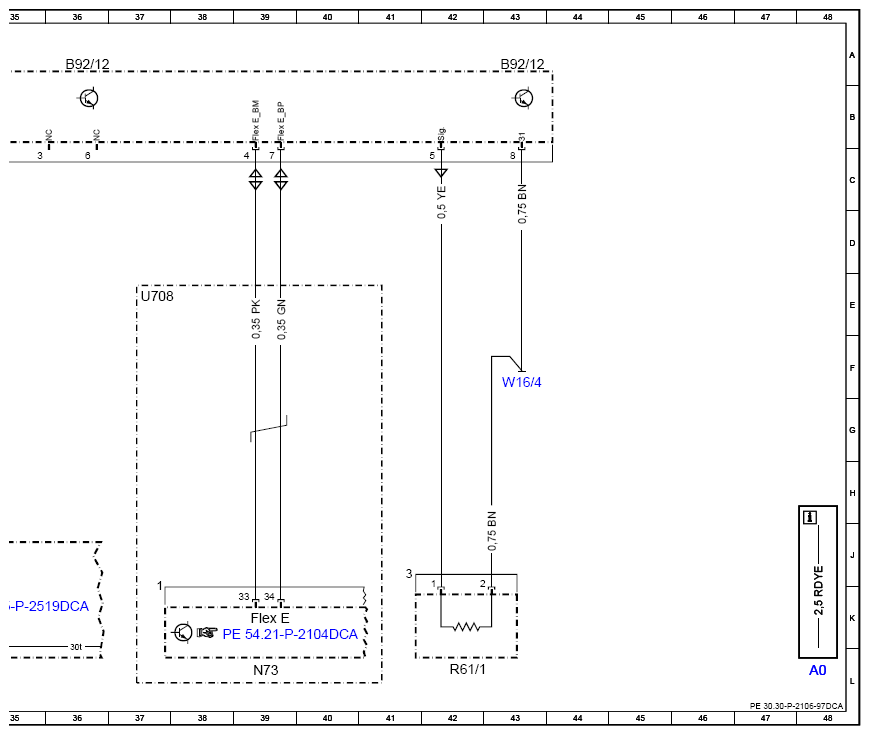

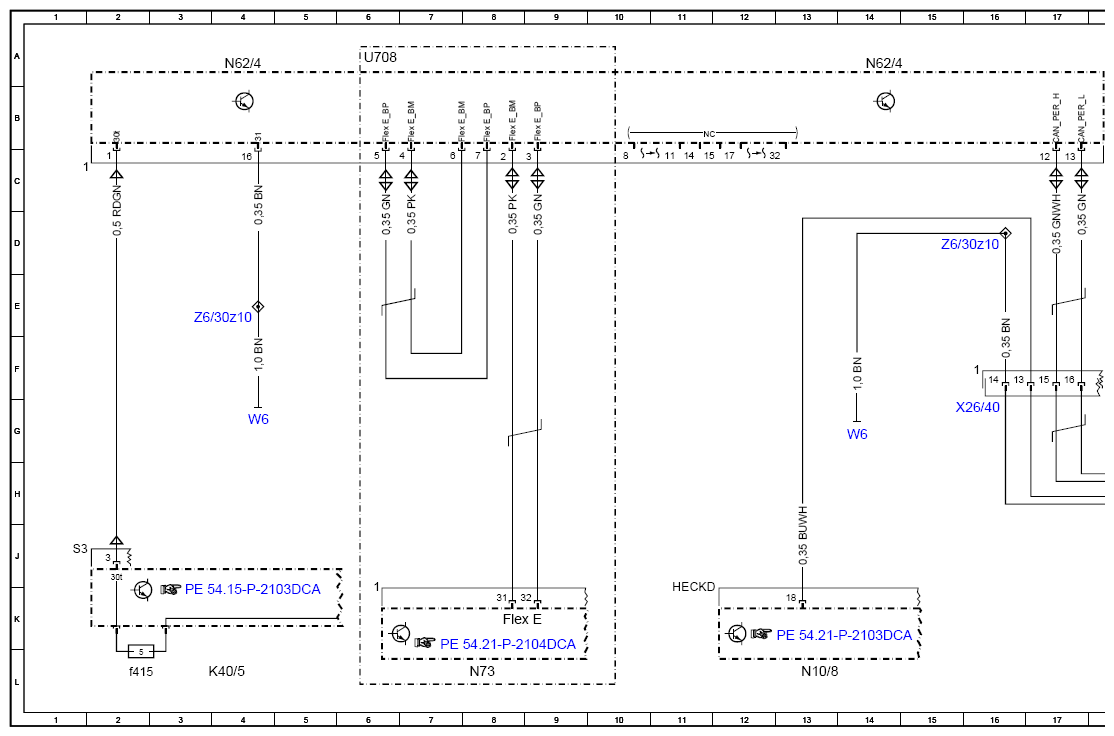

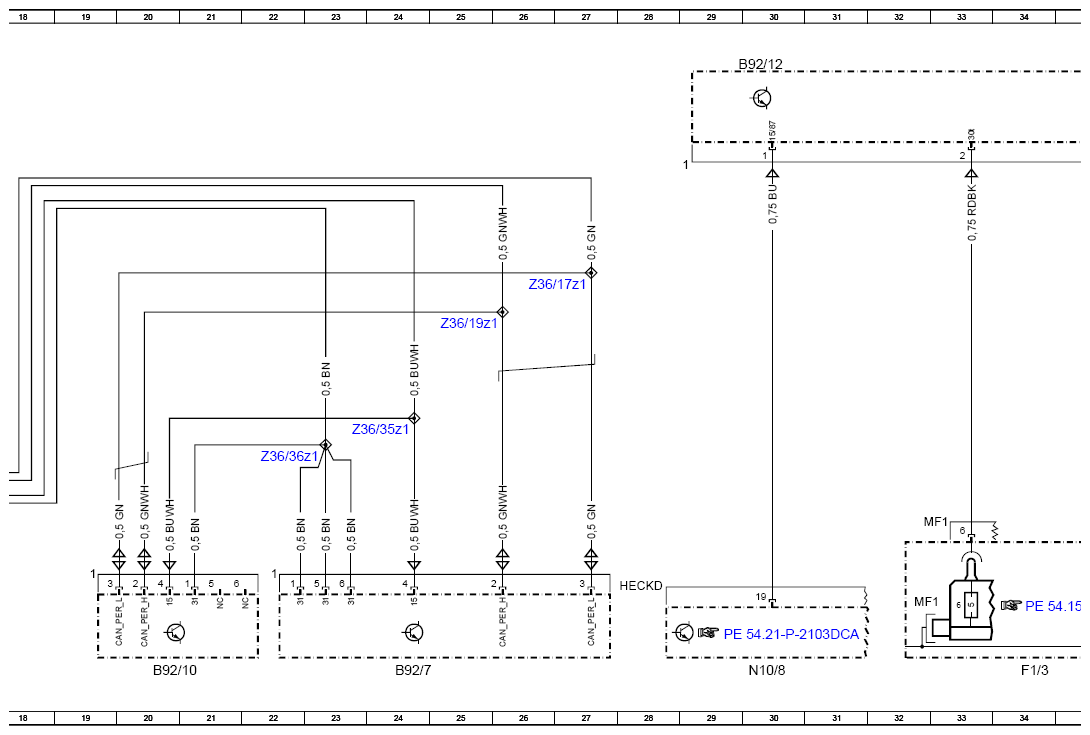

Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97DCA
Model 238 Up To Model Year 2021 With Code 23P (Drive Package) Control Unit N62/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| B92/10 | Left outer rear bumper radar sensor | 20L |
| B92/12 | Short and long-range radar sensor | 30A |
| B92/12 | Short and long-range radar sensor | 36A |
| B92/12 | Short and long-range radar sensor | 43A |
| B92/7 | Right outer rear bumper radar sensor | 24L |
| Code 23P | Driver assistance package | - |
| F1/3 | Passenger-side A-pillar fuse box | 34L |
| F1/3MF1 | Multiple fuse 1 | 32K |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 39K |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f415 | Fuse 415 | 2L |
| N10/8 | Rear SAM control unit | 13L |
| N10/8 | Rear SAM control unit | 30L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 4A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 14A |
| N73 | Electronic ignition switch control unit | 8L |
| N73 | Electronic ignition switch control unit | 39L |
| R61/1 | Short and long range radar sensor heater | 42L |
| U708 | Valid for FlexRay star | 6A |
| U708 | Valid for FlexRay star | 37E |
| W16/4 | Right major assembly compartment ground point | 43F |
| W6 | Left wheel arch trunk ground point | 4G |
| W6 | Left wheel arch trunk ground point | 14G |
| X26/40 | Rear bumper electrical connector | 16G |
| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 27E |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 25E |
| Z36/35z1 | Rear bumper circuit 15 connector sleeve | 24G |
| Z36/36z1 | Rear bumper circuit 31 connector sleeve | 22G |
| Z6/30z10 | Circuit 31 connector sleeve | 4E |
| Z6/30z10 | Circuit 31 connector sleeve | 16D |
