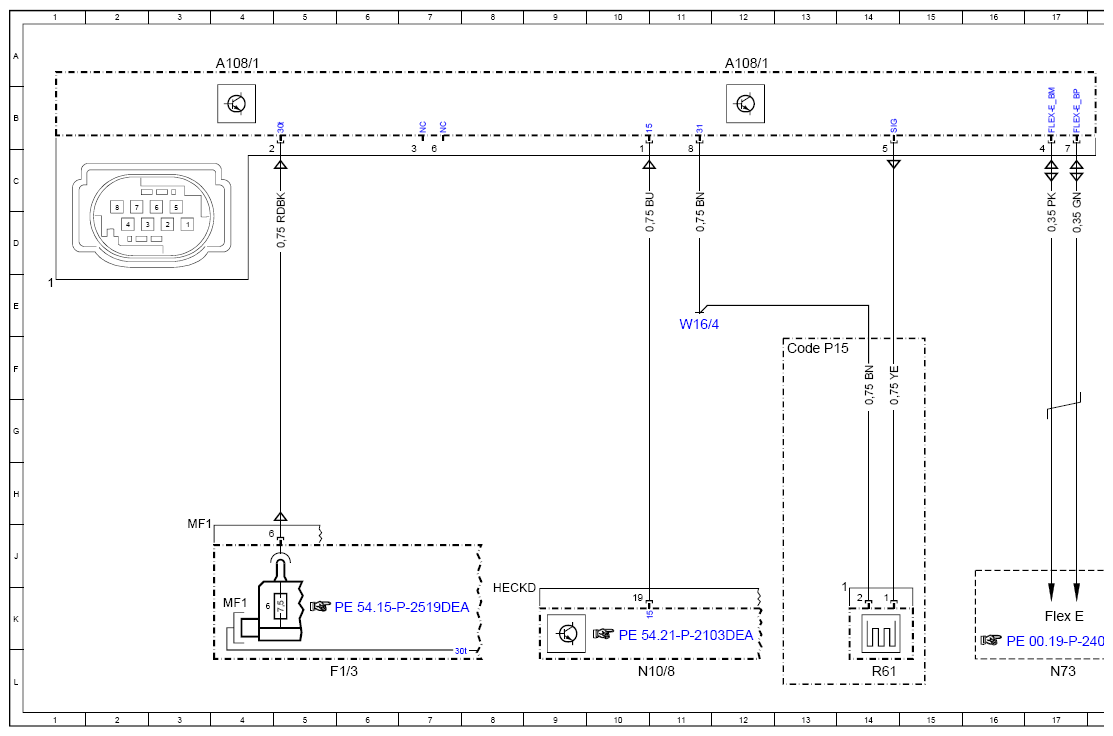

Wiring Diagram For Active Distance Assist DISTRONIC Controller Unit - PE30.30-P-2109-97DEA
Model 238 As Of Model Year 2021 With Code 239 (Adaptive Cruise Control Pro (Distronic Pro)) Controller Unit A108/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |

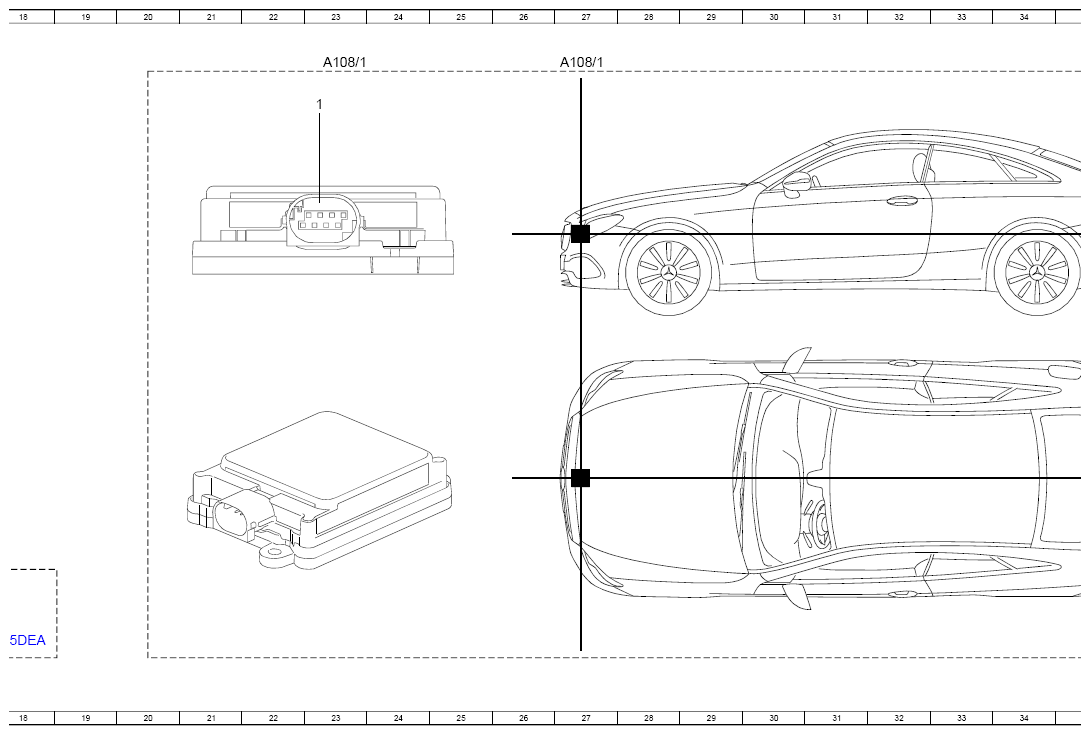

| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 4A |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 12A |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 27A |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 23A |
| Code P15 | AVANTGARDE Exterior | 13F |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3MF1 | Multiple fuse 1 | 4K |
| Flex E | Chassis FlexRay | 17K |
| N10/8 | Rear SAM control unit | 10L |
| N73 | Electronic ignition switch control unit | 17L |
| R61 | Radome heater | 14L |
| W16/4 | Right major assembly compartment ground point | 11E |
