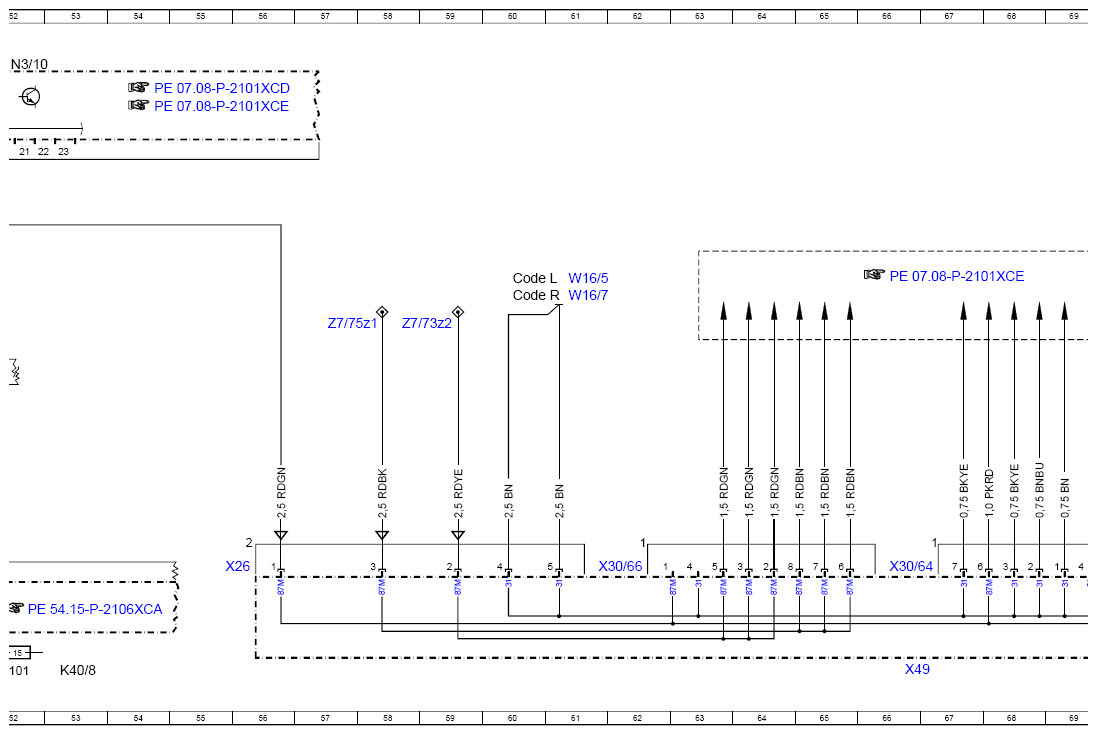

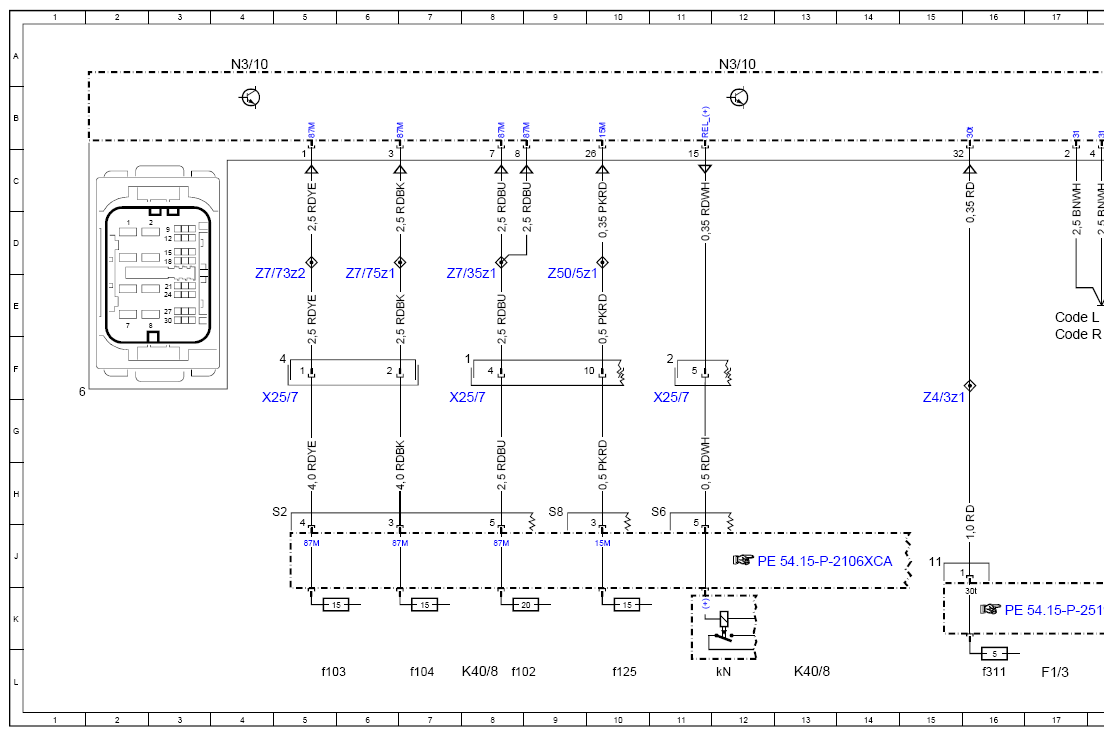

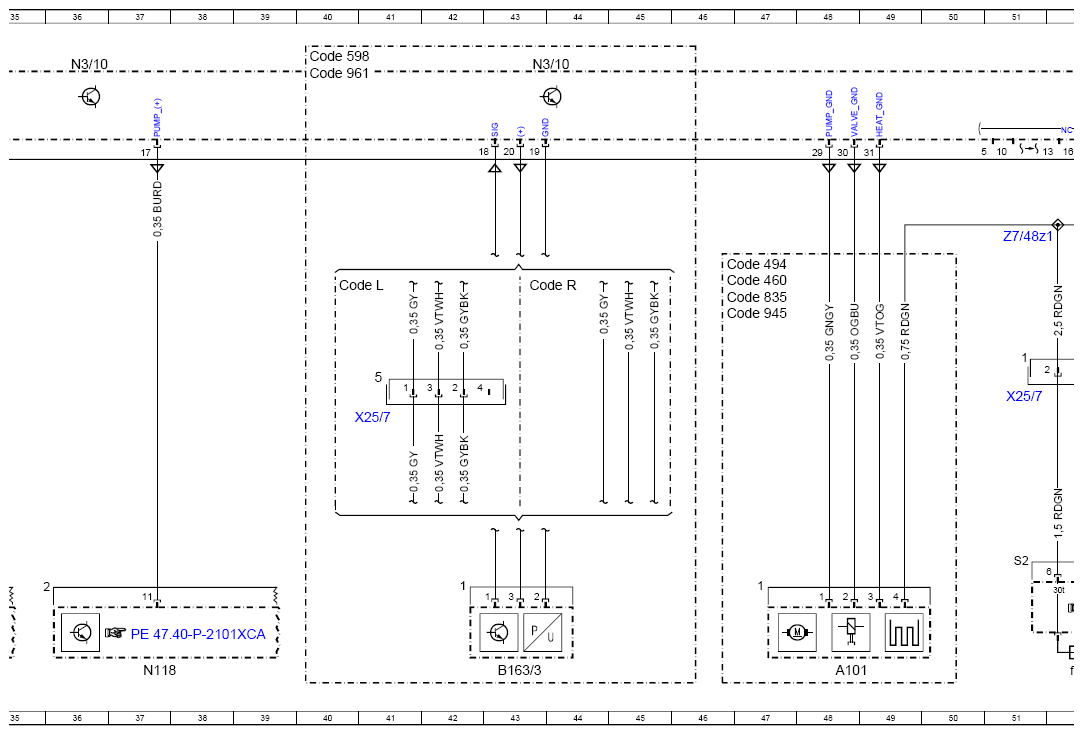

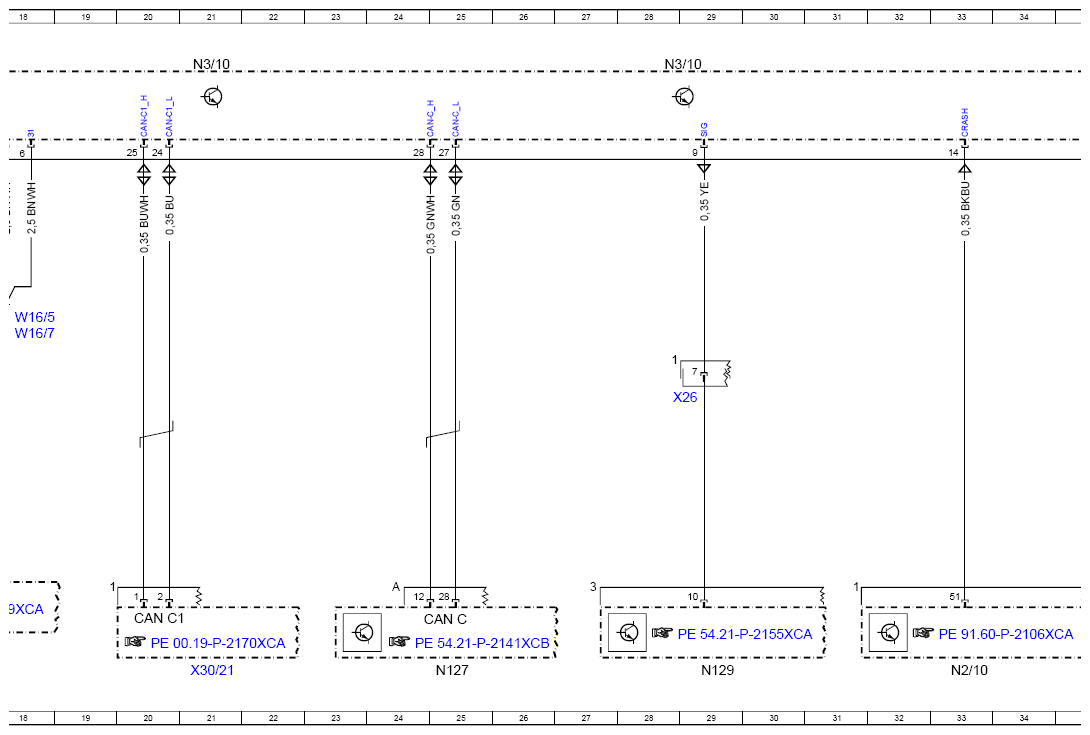

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97XCC
Engine 256 in model 257, 290 as of model year 2021 Control unit N3/10 connector 6
| Code: | Designation: | Position: |
|---|---|---|

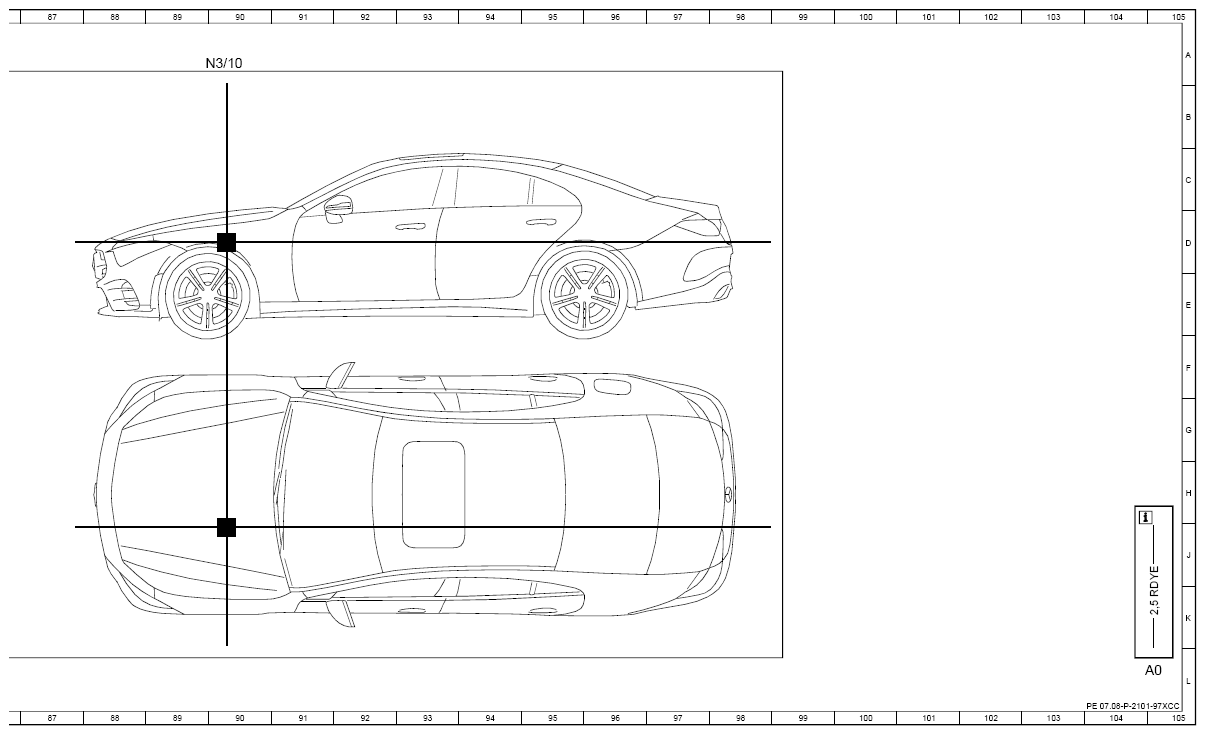

| A0 | Use of wiring diagrams | 105L |
| A101 | Fuel tank diagnostic module | 48L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 43L |
| CAN C | Engine CAN | 25K |
| CAN C1 | Drive train CAN | 20K |
| Code 460 | Canada version | 46E |
| Code 494 | USA version | 46D |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 40A |
| Code 835 | Additional parts for South Korea vehicles | 46E |
| Code 945 | China Stage 6B exhaust gas cleaning | 46E |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 40A |
| Code L | LEFT-HAND DRIVE | 17E |
| Code L | LEFT-HAND DRIVE | 60E |
| Code L | LEFT-HAND DRIVE | 40E |
| Code R | RIGHT-HAND DRIVE | 17F |
| Code R | RIGHT-HAND DRIVE | 60E |
| Code R | RIGHT-HAND DRIVE | 43E |
| F1/3 | Passenger-side A-pillar fuse box | 17L |
| F1/3f311 | Fuse 311 | 16L |
| K40/8 | Engine fuse and relay module | 8L |
| K40/8 | Engine fuse and relay module | 13L |
| K40/8 | Engine fuse and relay module | 53L |
| K40/8f101 | Fuse 101 | 52L |
| K40/8f102 | Fuse 102 | 8L |
| K40/8f103 | Fuse 103 | 5L |
| K40/8f104 | Fuse 104 | 7L |
| K40/8f125 | Fuse 125 | 10L |
| K40/8kN | Circuit 87M relay | 12L |
| N118 | Fuel pump control unit | 37L |
| N127 | Drivetrain control unit | 25L |
| N129 | Starter generator control unit | 29L |
| N2/10 | Supplemental restraint system control unit | 33L |

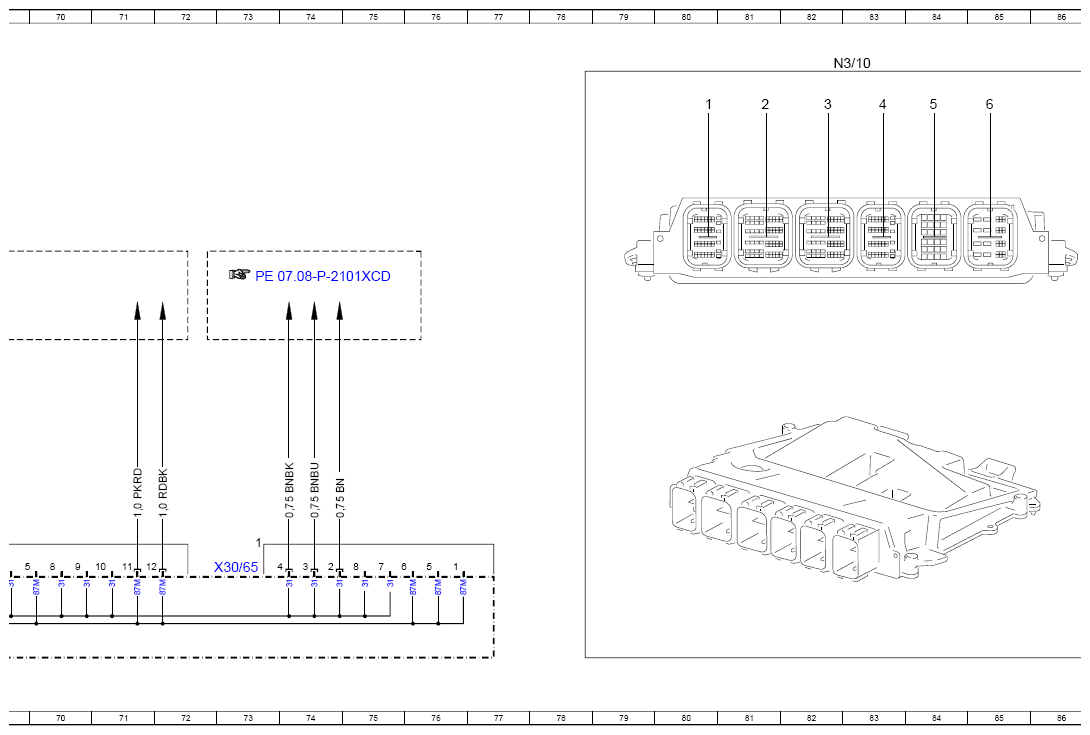

| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 43A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 83A |
| N3/10 | ME-SFI [ME] control unit | 90A |
| W16/5 | Left major assembly compartment electronics ground point | 18E |
| W16/5 | Left major assembly compartment electronics ground point | 61E |
| W16/7 | Right major assembly compartment electronics ground point | 18F |
| W16/7 | Right major assembly compartment electronics ground point | 61E |
| X25/7 | Driver side engine compartment/frame floor assembly electrical connector | 8G |
| X25/7 | Driver side engine compartment/frame floor assembly electrical connector | 5G |
| X25/7 | Driver side engine compartment/frame floor assembly electrical connector | 11G |
| X25/7 | Driver side engine compartment/frame floor assembly electrical connector | 51G |
| X25/7 | Driver side engine compartment/frame floor assembly electrical connector | 41G |
| X26 | Engine/engine compartment electrical connector | 29G |
| X26 | Engine/engine compartment electrical connector | 56J |
| X30/21 | Drive train CAN (CAN C1) potential distributor | 21L |
| X30/64 | Potential distributor electrical connector | 66J |
| X30/65 | Potential distributor electrical connector | 73J |
| X30/66 | Potential distributor electrical connector | 62J |
| X49 | Potential distributor | 66L |
| Z4/3z1 | Terminal 30t connector sleeve | 15G |
| Z50/5z1 | Circuit 15M connector sleeve | 9E |
| Z7/35z1 | Circuit 87M connector sleeve | 8E |
| Z7/48z1 | Circuit 87M connector sleeve | 51D |
| Z7/73z2 | Circuit 87M connector sleeve | 5E |
| Z7/73z2 | Circuit 87M connector sleeve | 59E |
| Z7/75z1 | Circuit 87M connector sleeve | 6E |
| Z7/75z1 | Circuit 87M connector sleeve | 57E |
