Limit Speed, Function Schematic - PE30.30-P-2503-97A
Model 118, 167, 177, 243, 247, 293
Model 213, 238, 257, 290 as of model year 2021

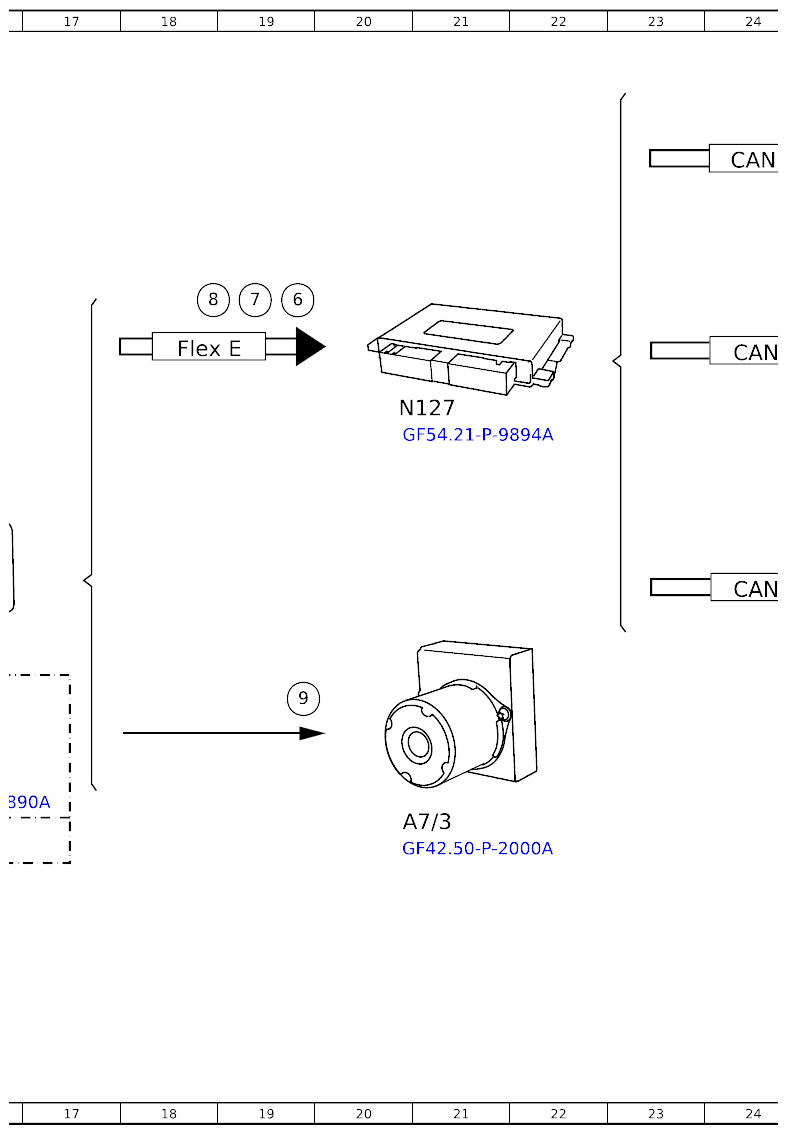

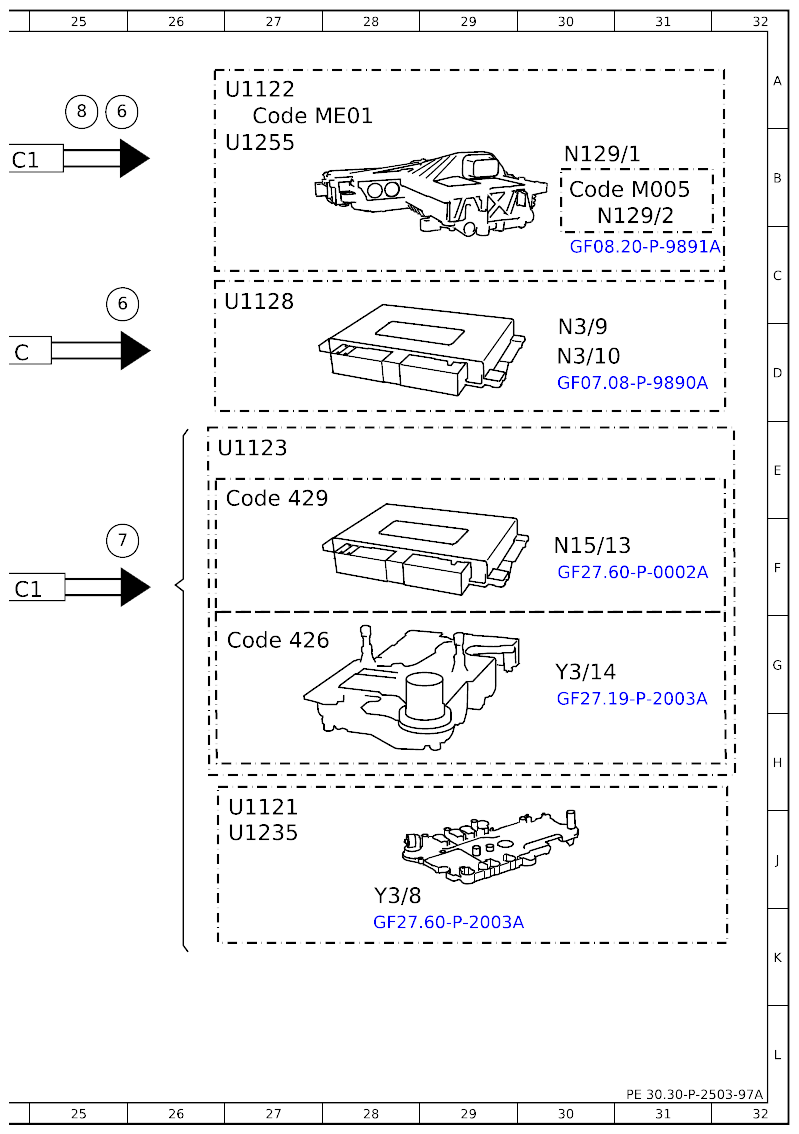

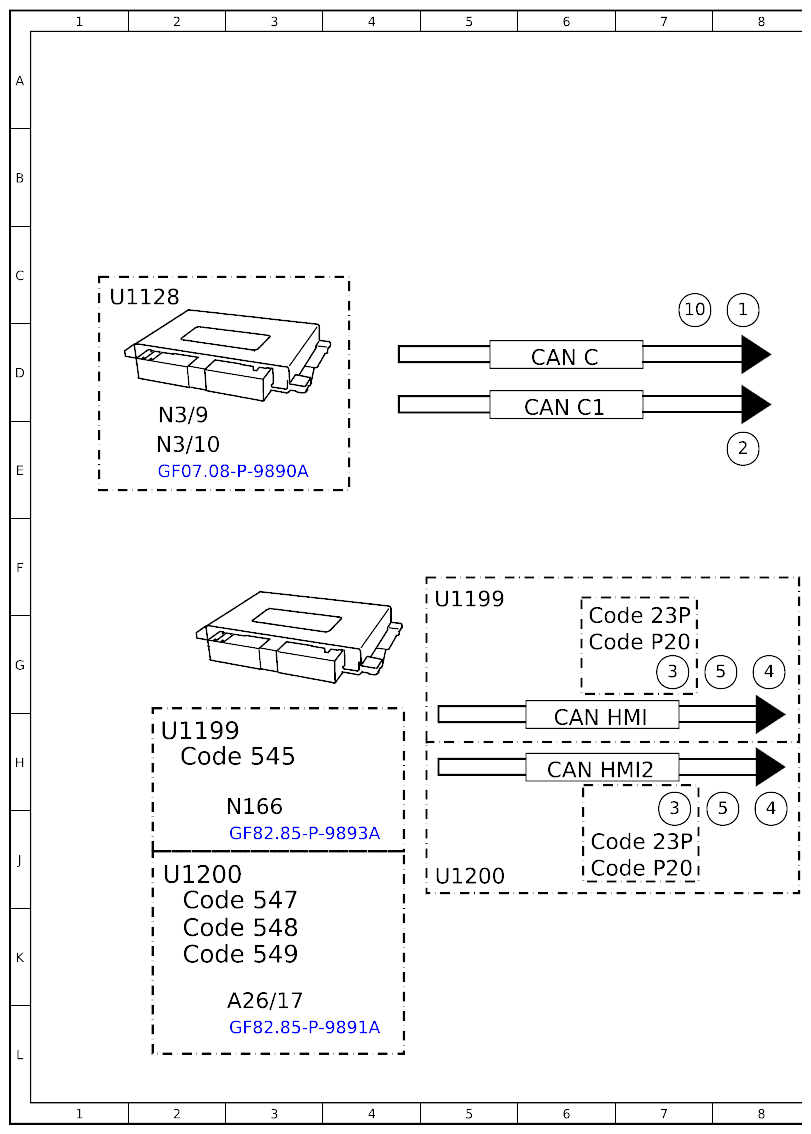

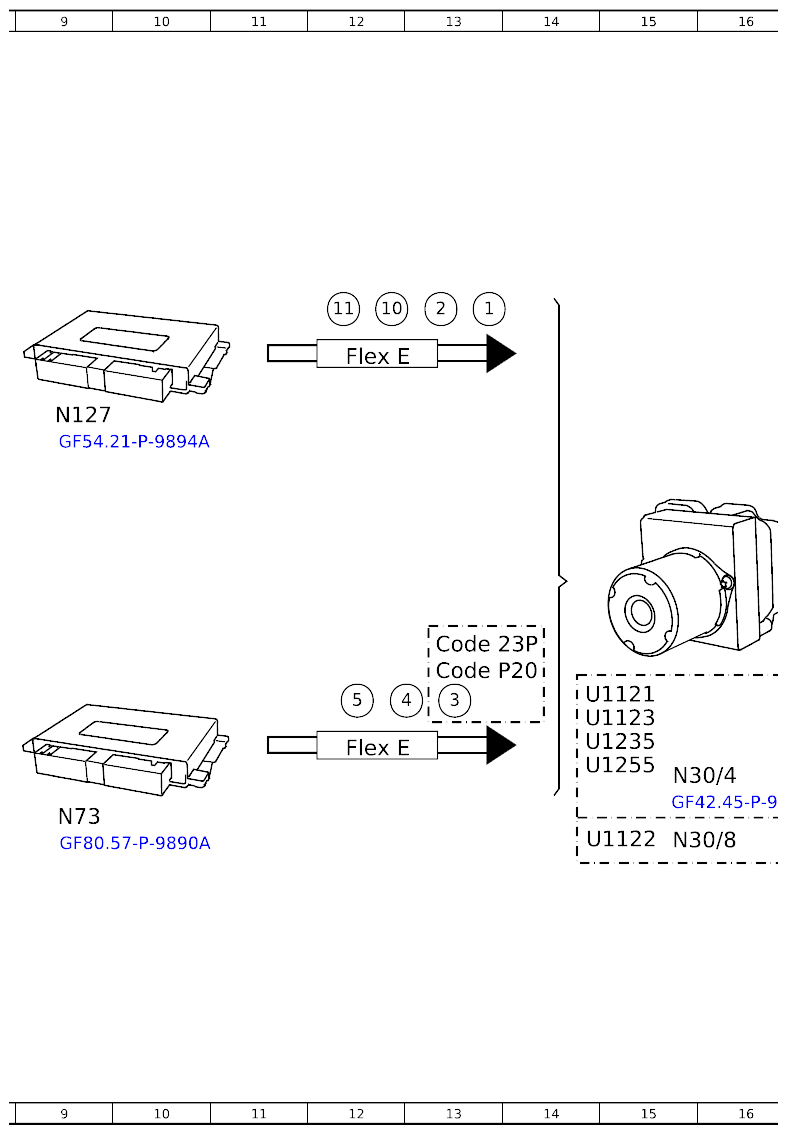

| Code: | Designation: | Position: |
|---|---|---|
| A7/3 | SBC hydraulic unit | 21J |
| A26/17 | Head unit | 3L |
| Code 23P | Driver assistance package | 13G |
| Code 23P | Driver assistance package | 6J |
| Code 23P | Driver assistance package | 6G |
| Code 426 | 8-speed automatic dual-clutch transmission | 27G |
| Code 429 | 7G-DCT | 27E |
| Code 545 | Connect 5 (NTG6) | 2H |
| Code 547 | Connect 20 Entry (NTG6) | 2K |
| Code 548 | Connect 20 MID (NTG6) | 2K |
| Code 549 | Connect 20 HIGH (NTG6) | 2K |
| Code M005 | 4MATIC | 30B |
| Code ME01 | Electric motor | 27A |
| Code P20 | Driver assistance package PLUS | 13G |
| Code P20 | Driver assistance package PLUS | 6J |
| Code P20 | Driver assistance package PLUS | 6G |
| N3/9 | CDI control unit | 2E |
| N3/9 | CDI control unit | 30D |
| N3/10 | Engine management control unit | 2E |
| N3/10 | Engine management control unit | 30D |
| N15/13 | Double clutch transmission control unit | 30F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 15H |
| N30/8 | Regenerative braking system control unit | 15J |
| N73 | EIS [EZS] control unit | 9J |
| N127 | Drivetrain control unit | 9E |
| N127 | Drivetrain control unit | 21D |
| N129/1 | Electric machine 1 power electronics control unit | 30B |
| N129/2 | Electric machine 2 power electronics control unit | 30B |
| N166 | Head unit/instrument cluster control unit | 3J |
| U1121 | Valid for model 167 | 14G |
| U1121 | Valid for model 167 | 27J |
| U1122 | Valid for model 293 | 14J |
| U1122 | Valid for model 293 | 26A |
| U1123 | Valid for model 118, 177, 247 | 14H |
| U1123 | Valid for model 118, 177, 247 | 26E |
| U1128 | Valid for combustion engine | 1C |
| U1128 | Valid for combustion engine | 26C |
| U1199 | Valid for vehicles up to facelift | 5F |
| U1199 | Valid for vehicles up to facelift | 2H |
| U1200 | Valid for vehicles as of facelift | 5J |
| U1200 | Valid for vehicles as of facelift | 2J |
| U1235 | Valid for model 213, 238, 257, 290 | 14H |
| U1235 | Valid for model 213, 238, 257, 290 | 27J |
| U1255 | Valid for model 243 | 14H |
| U1255 | Valid for model 243 | 26B |
| Y3/8 | Electric control unit (VGS) | 28J |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 30G |
| CAN C | CAN for engine | 6D |
| CAN C | CAN for engine | 24D |
| CAN C1 | CAN 1 for drive | 24F |
| CAN C1 | CAN 1 for drive | 24B |
| CAN C1 | CAN 1 for drive | 6D |
| CAN HMI | User interface CAN | 6H |
| CAN HMI2 | CAN 2 for user interface | 6H |
| Flex E | Chassis FlexRay | 12H |
| Flex E | Chassis FlexRay | 18D |
| Flex E | Chassis FlexRay | 12D |
| 1 | Engine running, signal | 8C |
| 1 | Engine running, signal | 13C |
| 2 | Drivetrain operational, signal | 8E |
| 2 | Drivetrain operational, signal | 13C |
| 3 | Speed limit, signal | 13G |
| 3 | Speed limit, signal | 7J |
| 3 | Speed limit, signal | 7G |
| 4 | Variable speed limiter, signal | 12G |
| 4 | Variable speed limiter, signal | 8J |
| 4 | Variable speed limiter, signal | 8G |
| 5 | Permanent speed limiter, signal | 12G |
| 5 | Permanent speed limiter, signal | 8J |
| 5 | Permanent speed limiter, signal | 8G |
| 6 | Engine torque, reduce request | 19C |
| 6 | Engine torque, reduce request | 25C |
| 6 | Engine torque, reduce request | 25A |
| 7 | Engage targeted gear, request | 25F |
| 7 | Engage targeted gear, request | 19C |
| 8 | Regenerative braking torque, request | 18C |
| 8 | Regenerative braking torque, request | 25A |
| 9 | Brake booster solenoid valve, actuation | 19G |
| 10 | Engine speed, signal | 7C |
| 10 | Engine speed, signal | 12C |
| 11 | Accelerator pedal position, signal | 12C |
