Overview Of System Components For Windows And Sightproofing - GF67.00-P-9999RF
Model 205, 253

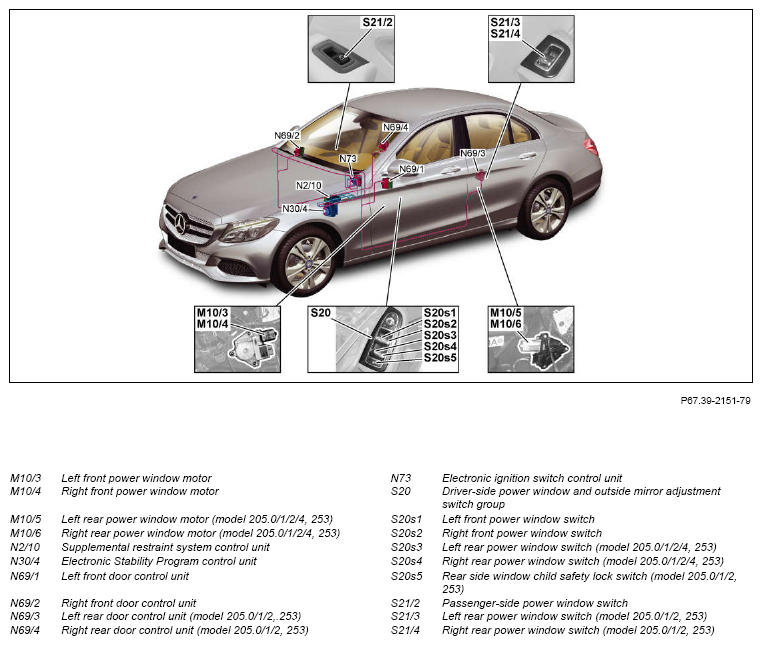

Power window, shown on model 205.0 up to 01.03.2018
Model 205.4
The rear control unit (N22/6) is also installed, but it is not shown.

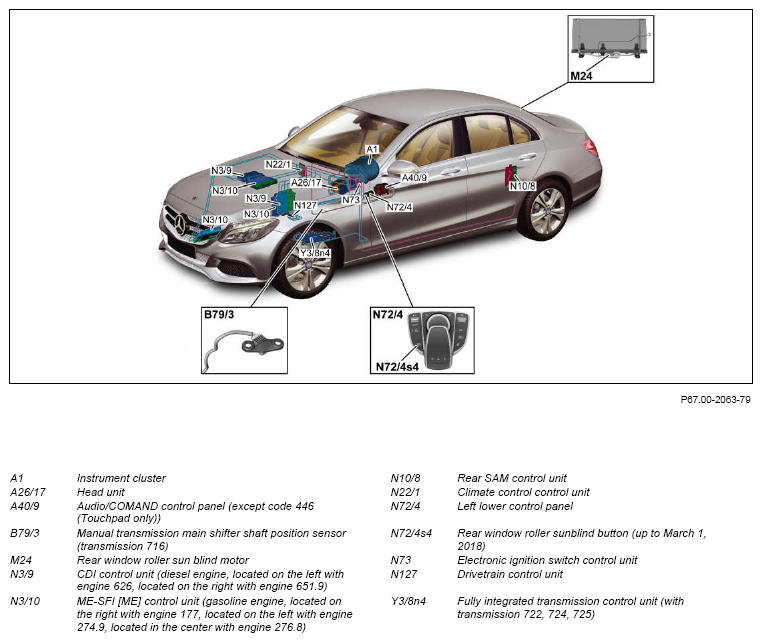

Roller sunblind (with code 540 (Electric roller sunblind for rear window)), shown on model 205.0 up to 01.03.2018
Model 205
with code 446 (Touchpad only)
Not shown: The touchpad (A105) is installed instead of the Audio/COMAND control panel.
Model 205 with transmission 722, 724, 725
Not shown: The rear window roller sunblind button (N72/5s9) is installed in the right lower control panel (N72/5).
| Component description for instrument cluster | A1 | GF54.30-P-6000RF | |
| Head unit, component description | Model 205 up to model year 2019 with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 (except 253.99) with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RF | |
| Model 205 up to model year 2019 with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) Model 253 (except 253.99) with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RFA | ||
| Model 205, 253 with code 531 (COMAND APS) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) Model 205 as of model year 2019 with code 506 (Audio 20 NTG 5.5 radio) A26/17 |
GF82.85-P-3140RFB | ||
| Component description for Audio/COMAND control panel | Model 205 as of model year 2019 except code 446 (Touchpad only) Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020 A40/9 |
GF54.21-P-4501RF | |
| Touchpad, component description | Model 205 as of model year 2019 with code 446 (Touchpad only) Model 253 (except 253.99) as of model year 2020 with code 446 (Touchpad only) Model 253 (except 253.99) with code 448 (Touchpad) Model 253.99 with code 446 (Touchpad only) A105 |
GF54.21-P-4511RF | |
| Supplemental restraint system control unit, component description | N2/10 | GF91.60-P-4080RF | |
| Component description for CDI control unit | Model 205.012/212 with engine 651.9 N3/9 | GF07.16-P-6000OLC | |
| Model 205 (except 205.012/212) with engine 651.9 | GF07.16-P-6000OLD | ||
| with code 494 (US version) Model 253 with engine 651.9 N3/9 | |||
| Model 205 (except 205.012/212) with engine 651 | GF07.16-P-6000OLE | ||
| except code 494 (US version) N3/9 | |||
| Model 205 with engine 626 N3/9 | GF07.16-P-6000ORB | ||
| Model 253 with engine 642.8 N3/9 | GF07.16-P-6000OGY | ||
| Model 205 (except 205.013/213), 253 (except 253.311/911) with engine 654.9 Model 253 with engine 656.9 N3/9 | GF07.16-P-6000ORF | ||
| Model 205.013/213, 253.311/911 with engine 654.9 N3/9 |
GF07.16-P-6000ORH | ||
| Component description for ME-SFI (ME) control unit | Model 205, 253 with engine 177.9 N3/10 | GF07.61-P-6000MNA | |
| Model 205 (except 205.047/053/054/147/247/253), 253 (except 253.354/954) with engine 274.9 N3/10 | GF07.61-P-6000MRA | ||
| Model 205 with engine 264.9 N3/10 | GF07.61-P-6000MRS | ||
| Model 205.047/053/054/147/247/253 with engine 274.9 | GF07.61-P-6000MRH | ||
| Model 253.354/954 with engine 274.9 N3/10 | |||
| Model 205, 253 with engine 276.8 N3/10 | GF07.61-P-6000MMV | ||
| Component description for rear SAM control unit | N10/8 | GF54.21-P-7030RF | |
| Climate control, control unit, component description | N22/1 | GF83.40-P-2250RF | |
| Rear control unit, component description | Model 205.4 N22/6 |
GF54.21-P-4134RF | |
| Component description for Electronic Stability Program control unit | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253), 253 (except 253.354/954/99) N30/4 |
GF42.45-P-5119RF | |
| Model 205.012/013/047/053/054/147/212/213/247/253, 253.354/954/99 N30/4 | GF42.45-P-5119RFH | ||
| Component description for left front door control unit | N69/1 | GF72.29-P-6001RF | |
| Component description for right front door control unit | N69/2 | GF72.29-P-6009RF | |
| Component description for rear door control unit | Model 205.0/1/2, 253 N69/3, N69/4 |
GF72.29-P-6021RF | |
| Lower control panel, component description | N72/4, N72/5 | GF54.25-P-4270RF | |
| Component description for the electronic ignition lock control unit | Model 205 as of model year 2019 Model 253 (except 253.99) as of model year 2020 Model 253.99 N73 |
GF80.57-P-6001RFM | |
| Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020 N73 |
GF80.57-P-6001RF | ||
| Drivetrain control unit, component description | Model 205, 253 with engine 177.9 N127 |
GF54.21-P-2141MNA | |
| Model 205, 253 with engine 264.9 N127 |
GF54.21-P-2141MRS | ||
| Model 205 (except 205.047/053/054/147/247/253), 253 (except 253.354/954) with engine 274.9 N127 |
GF54.21-P-2141MRA | ||
| Model 205.047/053/054/147/247/253 with engine 274.9 N127 |
GF54.21-P-2141MRH | ||
| Model 205, 253 with engine 276.8 N127 |
GF54.21-P-2141RF | ||
| Model 205.012/212 with engine 651.9 N127 |
GF54.21-P-2141OLC | ||
| Model 205 (except 205.012/212), 253 with engine 651.9 N127 |
GF54.21-P-2141OLD | ||
| Model 205 with engine 626 N127 |
GF54.21-P-2141ORB | ||
| Model 205, 253 with engine 654.9 Model 253 with engine 656.9 N127 |
GF54.21-P-2141ORH | ||
| Model 253.9 with engine 780 N127 |
GF54.21-P-2141RFW | ||
| Component description for fully integrated transmission control unit | Model 205 with transmission 722.9 (except 722.930) Y38n4 |
GF27.60-P-5165AHE | |
| Model 205 with transmission 722.930 Y38n4 | GF27.60-P-5165AIA | ||
| Model 205 with transmission 724.2 Y38n4 | GF27.60-P-5165RFH | ||
| Model 205 with transmission 725.0 (except 725.017) Y38n4 |
GF27.60-P-5165ANG | ||
| Model 205 with transmission 725.017 Y38n4 | GF27.60-P-5165AHH | ||
| Model 253 with transmission 725.0 Y38n4 | GF27.60-P-5165ANI | ||
| Table of contents for function description of windows and sightproofing | GF67.00-P-0999RF |
