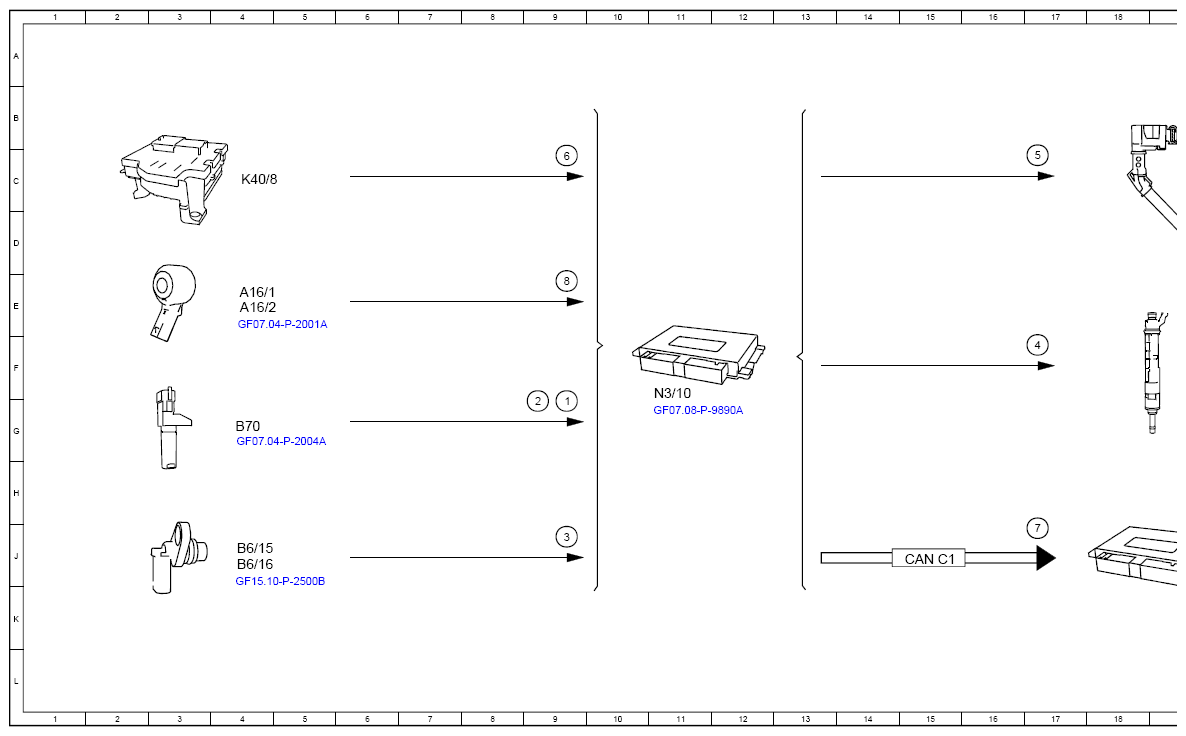

(Function Schematic For ME Synchronization Of Fuel Injection And Firing Order - PE07.61-P-2502-97H)
Engine 274 in model 213 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine speed, signal | 9G |
| 2 | Crankshaft Hall sensor, signal | 9G |
| 3 | Camshaft Hall sensor, signal | 9J |
| 4 | Fuel injectors, actuation | 17F |
| 5 | Ignition coils, actuation | 17C |
| 6 | Circuit 87, status | 9C |
| 7 | Engine running, signal | 17J |
| 8 | Knock sensor, signal | 9E |
| A16/1 | Knock sensor 1 | 4E |
| A16/2 | Knock sensor 2 | 4E |
| B6/15 | Intake camshaft Hall sensor | 4J |
| B6/16 | Exhaust camshaft Hall sensor | 4J |
| B70 | Crankshaft Hall sensor | 4G |
| CAN C1 | Drive train CAN | 15J |
| K40/8 | Engine fuse and relay module | 4C |
| N127 | Drivetrain control unit | 20J |
| N3/10 | ME-SFI [ME] control unit | 11F |
| T1/1 | Cylinder 1 ignition coil | 20C |
| T1/2 | Cylinder 2 ignition coil | 20C |
| T1/3 | Cylinder 3 ignition coil | 20C |
| T1/4 | Cylinder 4 ignition coil | 20C |
| Y76/1 | Cylinder 1 fuel injector | 20F |
| Y76/2 | Cylinder 2 fuel injector | 20F |
| Y76/3 | Cylinder 3 fuel injector | 20F |
| Y76/4 | Cylinder 4 fuel injector | 20F |
