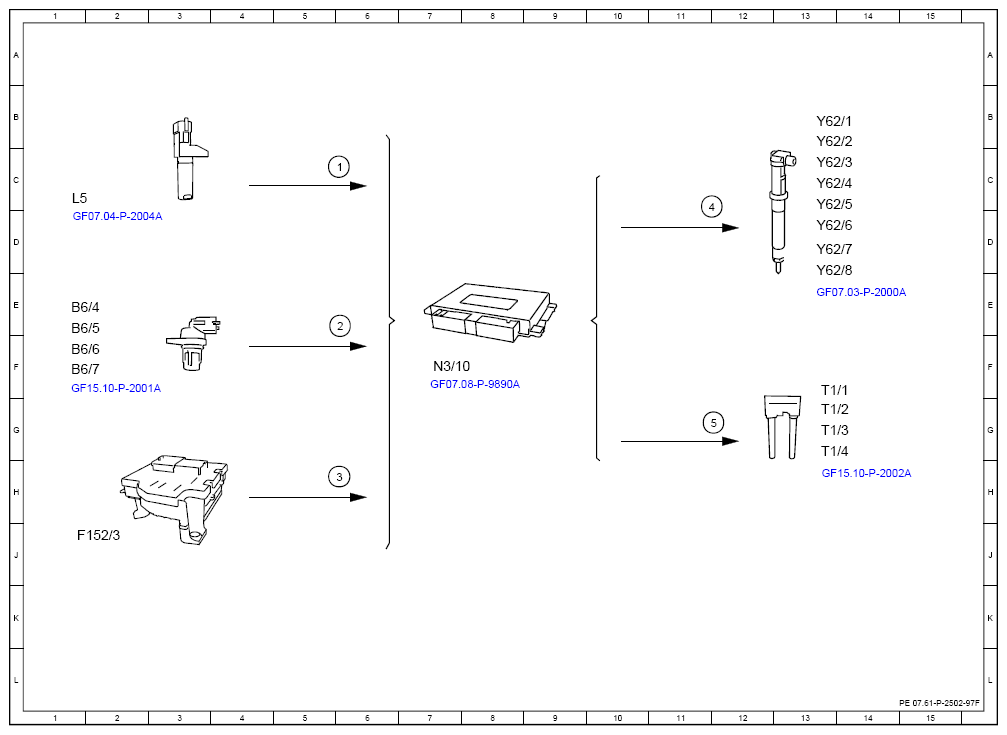

(Function Schematic For ME Synchronization Of Fuel Injection And Firing Order - PE07.61-P-2502-97F)
Engine 176 in model 223
Engine 177 in model 192, 223, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 6C |
| 2 | Camshaft Hall sensor, signal | 6E |
| 3 | Circuit 87, status | 6H |
| 4 | Fuel injectors, actuation | 11D |
| 5 | Ignition coils, actuation | 12G |
| B6/4 | Camshaft Hall sensor | 1E |
| B6/5 | Camshaft Hall sensor | 1E |
| B6/6 | Camshaft Hall sensor | 1F |
| B6/7 | Camshaft Hall sensor | 1F |
| F152/3 | Fuse and relay module | 2J |
| L5 | Crankshaft Hall sensor | 1C |
| N3/10 | Engine management control unit | 7F |
| T1/1 | Ignition coil | 13F |
| T1/2 | Ignition coil | 13G |
| T1/3 | Ignition coil | 13G |
| T1/4 | Ignition coil | 13G |
| Y62/1 | Injector | 13B |
| Y62/2 | Injector | 13B |
| Y62/3 | Injector | 13C |
| Y62/4 | Injector | 13C |
| Y62/5 | Injector | 13C |
| Y62/6 | Injector | 13D |
| Y62/7 | Injector | 13D |
| Y62/8 | Injector | 13E |
