Remove/Install Rear Bumper Corners - Ar88.20-D-0010TS
Model 907.6/7

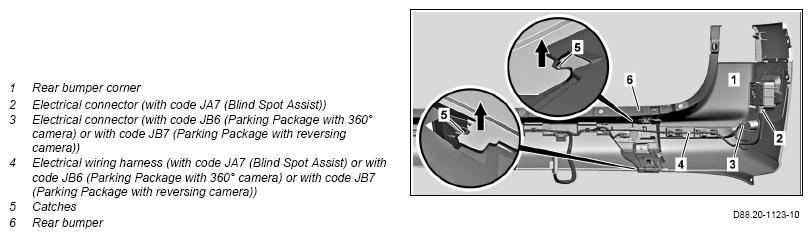

Shown on removed rear bumper (6), left side, with code JA7 (Blind Spot Assist) and code JB6 (Parking Package with 360° camera)
| Remove/install | |||
| 1 | Remove rear bumper (6) | Model 907.6/7 with code JA7 (Blind Spot Monitoring) Model 907.6/7 with code JB6 (Parking package with 360-degree camera) Model 907.6/7 with code JB7 (Parking Package with reversing camera) |
AR88.20-D-2200TS |
| Model 907.6/7 except code JA7 (Blind Spot Monitoring) except code JB6 (Parking package with 360-degree camera) except code JB7 (Parking Package with reversing camera) |
AR88.20-D-2200TSB | ||
| 2 | Set down rear bumper (6) on suitable base | ||
| 3 | Disconnect electrical connection (2) | Model 907.6/7 with code JA7 (Blind Spot Monitoring) |
|
| 4 | Disconnect electrical connector (3) | Model 907.6/7 with code JB6 (Parking package with 360-degree camera) Model 907.6/7 with code JB7 (Parking Package with reversing camera) |
|
| 5 | Remove electrical wiring harness (4) from respective rear bumper corner (1) | Model 907.6/7 with code JA7 (Blind Spot Monitoring) Model 907.6/7 with code JB6 (Parking package with 360-degree camera) Model 907.6/7 with code JB7 (Parking Package with reversing camera) Ensure that electrical wiring harness (4) is routed correctly. This prevents damage to electrical wiring harness (4). |
|
| 6 | Release respective rear bumper corner (1) | ||
| 7 | Remove respective rear bumper corner (1) | ||
| 8 | Install in the reverse order |
