Remove/Install Tank Flap - Ar88.60-D-6023TS

Model 907

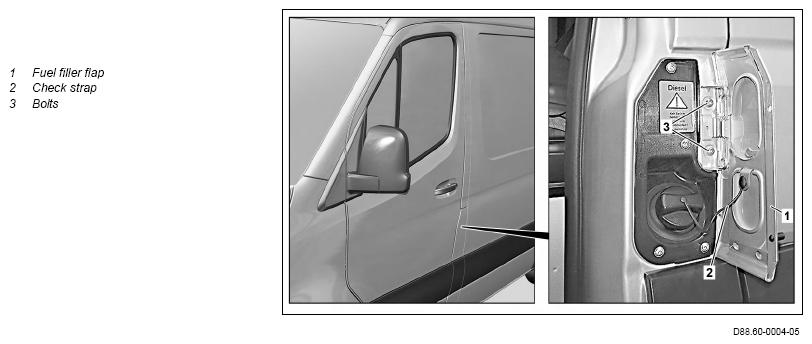

G13792950
REMOVINGINSTALLING Remove/install
1 Remove check strap (2) from fuel filler flap (1) SPECIAL TOOL Clip remover Fig 1
2 Remove fuel filler flap (1) IMPORTANT Unscrew screws (3) to do this.
3 Install in the reverse order
4 Attach vehicle- and country-specific stickers When installing a new fuel filler flap (1).
Fig 1: Clip Remover (452 589 01 63 00)
G13792951
