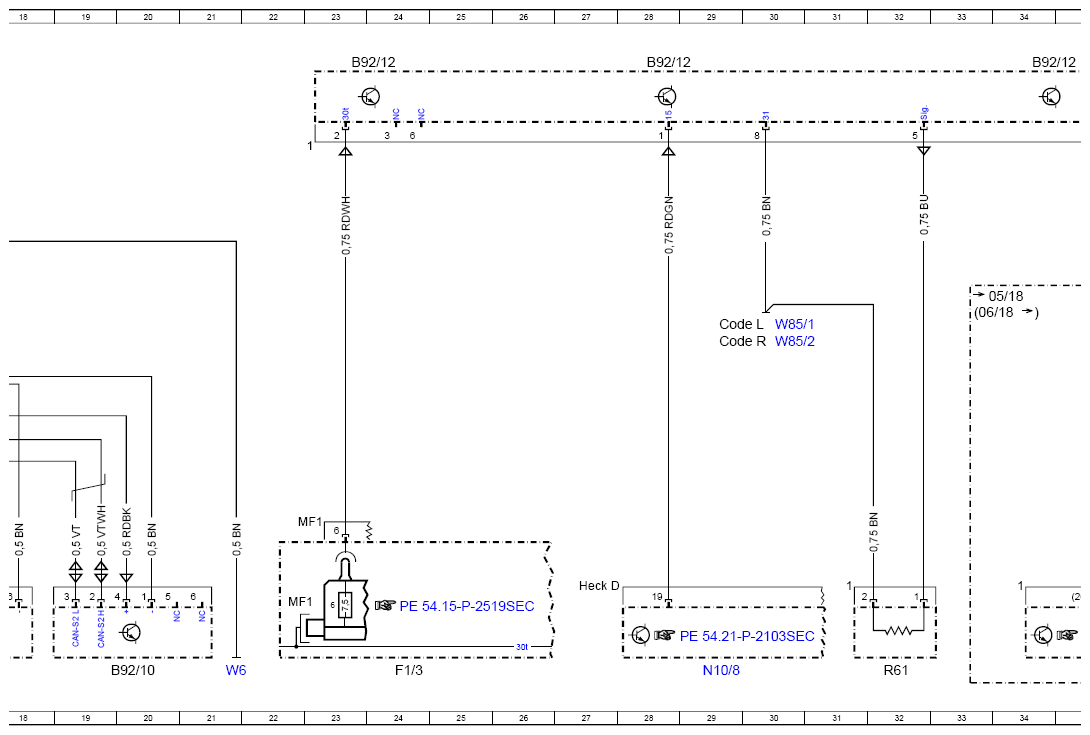

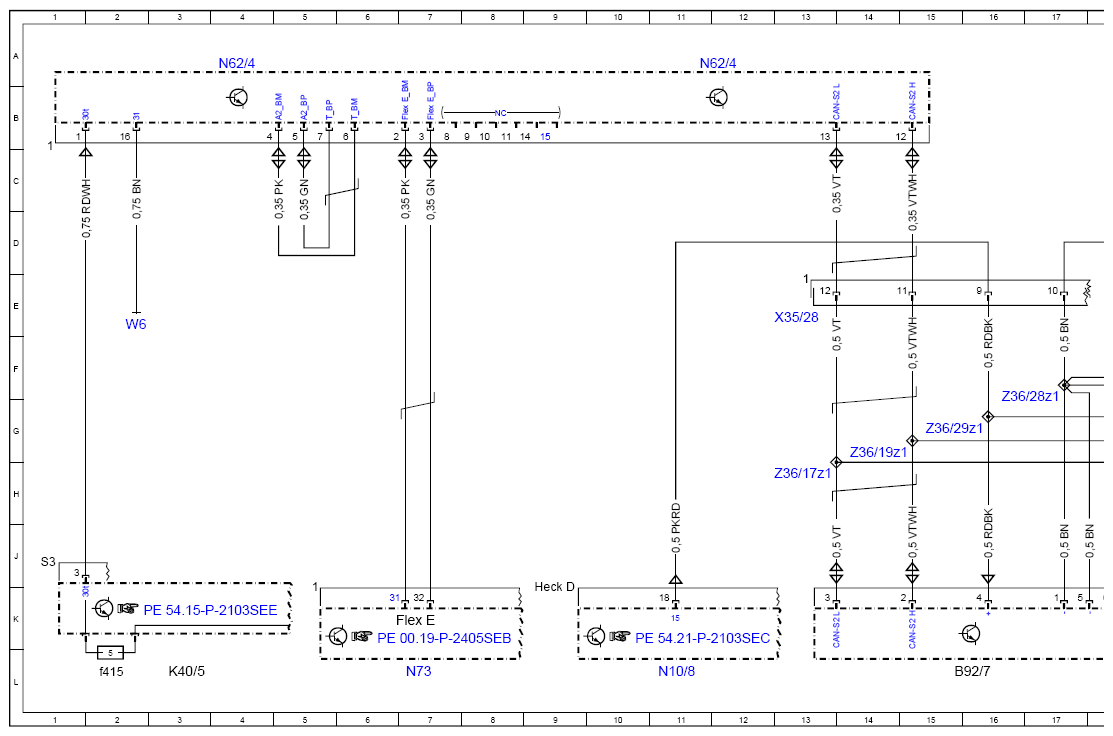

Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97SEA
Model 217, 222 as of model year 2018 with code 23P (Driving Assistance package) Control unit N62/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| B92/10 | Left outer rear bumper radar sensor | 20L |
| B92/12 | Short and long-range radar sensor | 23A |
| B92/12 | Short and long-range radar sensor | 28A |
| B92/12 | Short and long-range radar sensor | 34A |
| B92/7 | Right outer rear bumper radar sensor | 16L |
| Code L | LEFT-HAND DRIVE | 29E |
| Code R | RIGHT-HAND DRIVE | 29F |
| F1/3 | Passenger-side A-pillar fuse box | 24L |
| F1/3MF1 | Multiple fuse 1 | 22K |
| Flex E | Chassis FlexRay | 7K |
| Flex E | Chassis FlexRay | 35K |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f415 | Fuse 415 | 2L |
| N10/8 | Rear SAM control unit | 11L |
| N10/8 | Rear SAM control unit | 29L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 4A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 11A |
| N73 | Electronic ignition switch control unit | 7L |
| N73 | Electronic ignition switch control unit | 36L |
| R61 | Radome heater | 32L |
| W6 | Left wheel arch trunk ground point | 2E |
| W6 | Left wheel arch trunk ground point | 21L |
| W85/1 | Driver footwell frame floor assembly ground point | 30E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 30F |
| X35/28 | Rear bumper parking system electrical connector | 13E |
| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 13H |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 14G |
| Z36/28z1 | Rear radar sensors ground line connector sleeve | 17G |
| Z36/29z1 | Rear radar sensors sensor power supply connector sleeve | 15G |
