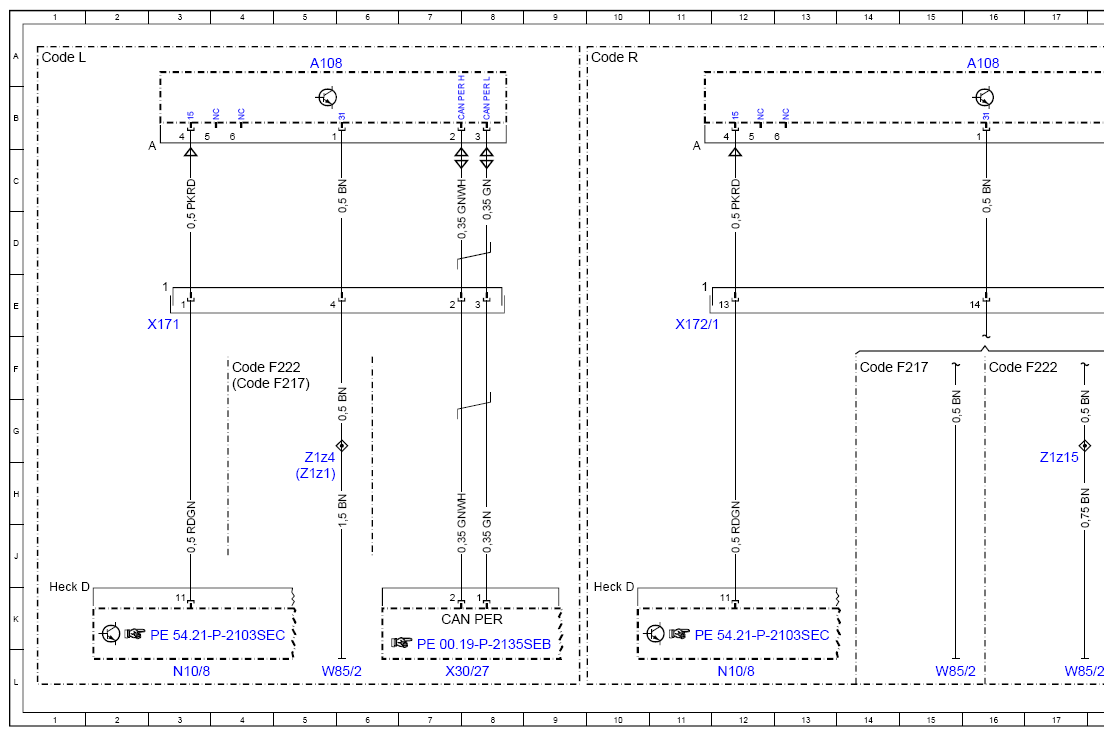

Wiring Diagram For Active Brake Assist Controller Unit - PE30.30-P-2108-97SEA
Model 217, 222 as of model year 2018 with code 258 (COLLISION PREVENTION ASSIST) Control unit A108
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A108 | Active Brake Assist controller unit | 5A |
| A108 | Active Brake Assist controller unit | 16A |
| CAN PER | Peripherals CAN | 7K |
| CAN PER | Peripherals CAN | 20K |
| Code F217 | MODEL SERIES 217 | 4F |
| Code F217 | MODEL SERIES 217 | 14F |
| Code F222 | MODEL SERIES 222 | 4F |
| Code F222 | MODEL SERIES 222 | 16F |
| Code L | LEFT-HAND DRIVE | 1A |
| Code R | RIGHT-HAND DRIVE | 10A |
| N10/8 | Rear SAM control unit | 3L |
| N10/8 | Rear SAM control unit | 12L |
| W85/2 | Front passenger footwell frame floor assembly ground point | 5L |
| W85/2 | Front passenger footwell frame floor assembly ground point | 17L |
| W85/2 | Front passenger footwell frame floor assembly ground point | 15L |
| X171 | COLLISION PREVENTION ASSIST electrical connector | 3E |
| X172/1 | Front bumper radar sensors electrical connector | 11E |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 7L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 19L |
| Z1z1 | Connector sleeve 2 in wiring harness | 5H |
| Z1z15 | Circuit 31 connector sleeve | 17G |
| Z1z4 | Circuit 31 connector sleeve | 5G |
